小伙伴們，歡迎來到本期的唯創知音WT語音芯片小講堂！今天我們要聊的，是一個在IoT時代里默默改變著我們生活的"小家伙"——WTV380C音頻流解碼芯片。

?

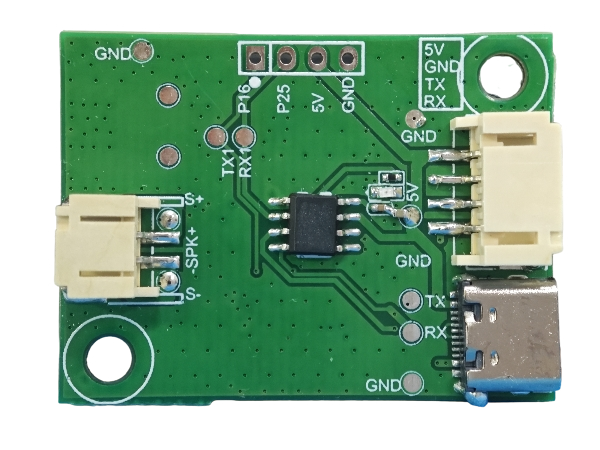

WTV380C-8S DEMO 板

說起語音播報，大家肯定不陌生。當你打開智能門鎖聽到"歡迎回家"，當掃地機器人提示"正在充電"，當工業設備告訴你"運行正常"時，這些看似簡單的語音背后，其實藏著硬件工程師們的一番苦心。在萬物互聯的今天，語音交互早已不再是智能手機的專利，它正在成為各類設備提升用戶體驗的"標配"。

可問題來了：在寸土寸金的PCB電路板上，在精打細算的BOM成本下，如何實現高音質、低功耗且易于開發的語音功能呢？這個看似簡單的需求，卻一直是困擾硬件工程師的棘手難題。

傳統的做法是什么樣的呢？通常需要用MCU進行軟件解碼，再外接一顆功放芯片來推動喇叭發聲。聽起來挺合理，但實際使用中卻面臨著不少煩惱：音質往往比較粗糙，MCU的寶貴資源被音頻解碼占去了一大半，外圍電路還特別復雜。

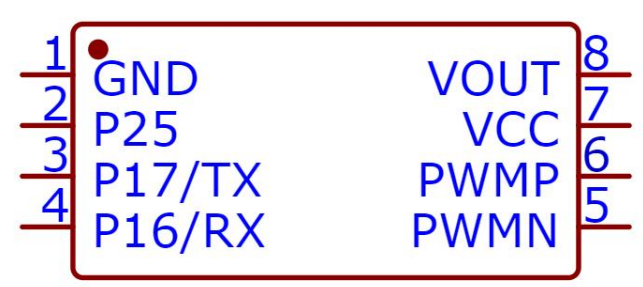

管腳圖

這就好比讓一個大廚既要掌勺做菜，又要負責洗碗、采購、收銀，忙得團團轉卻未必能把每件事都做好。

那么，有沒有一種更聰明的解決方案呢？WTV380C的出現，正是為了破解這些行業頑疾。它不僅僅是一顆芯片，更代表著一種"更懂開發者"的通用MP3播放新方式。

WTV380C : 芯片雖小，五臟俱全

WTV380C最大的亮點在于它的“三合一”設計理念。想象一下，如果把傳統方案比作一個需要多人協作的樂隊，那WTV380C就是一位能獨奏全場的多面手。它將MP3獨立解碼器、最高32M的內置Flash存儲、以及D類功放，全部集成在一顆小小的SOP8封裝芯片內。這顆只有指甲蓋大小的芯片，卻承擔了原本需要四顆芯片才能完成的工作。

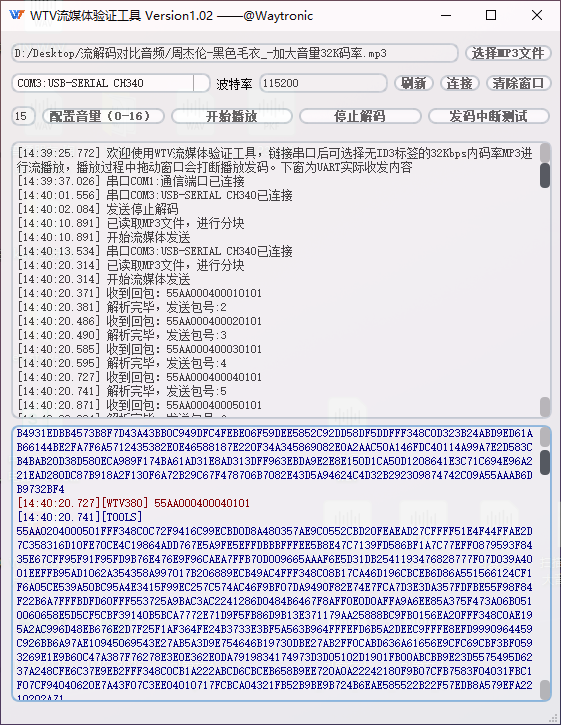

WTV380C-8S 流解碼驗證工具

這種高度集成帶來的好處是顯而易見的。傳統方案需要MCU、存儲芯片、解碼芯片、功放芯片四者拼湊，外圍電路就像蜘蛛網一樣復雜。

而WTV380C只需要通過簡單的UART串口接口與主控MCU通信，外圍僅需兩個電容就能正常工作。這種設計直接降低了BOM成本，節省了超過60%的PCB面積，讓原本捉襟見肘的結構設計一下子寬裕起來。

更重要的是，它徹底解放了主控MCU。在傳統方案中，MCU就像那個什么都要管的大管家，既要處理核心業務邏輯，又要分心進行繁重的音頻解碼，結果往往是系統響應變得遲緩。

而WTV380C采用獨立解碼架構后，MCU只需要發送簡單的串口指令，剩下的解碼、放大工作全部由芯片獨立完成。這就好比給大管家請了一位專職助理，專門負責音頻這一攤子事，MCU的CPU占用率平均下降60%以上，整個系統運行起來自然更加流暢。

流式傳輸:小存儲也能玩出大智慧

在存儲資源受限的嵌入式設備中，如何存儲更多語音內容一直是個大挑戰。這個時候有同學可能要問了：芯片內置的Flash容量畢竟有限，如果我需要播放很多段語音怎么辦呢？

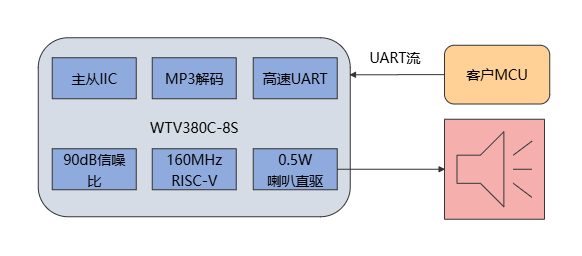

WTV380C-8S 設計參考

WTV380C的設計者們?cè)缇拖氲搅诉@一點。芯片支持先進的UART流媒體解碼技術，實現了“邊下邊播”的巧妙功能。

1

首先，芯片支持標準MP3格式，碼率范圍從8K到32Kbps可調。利用MP3的高壓縮比特性，相比傳統的WAV格式，能節省70%以上的存儲空間。同等容量下，語音內容的存儲量可以提升3倍，這就像把一個小背包變成了魔法口袋。

2

更妙的是“邊下邊播”功能。通過這個功能，主控MCU可以通過串口實時將音頻數據傳輸給WTV380C進行解碼播放。WTV380C既可以實時播放這些流式數據，也可以先把音頻下載到內置Flash中，隨后再通過指令播放。這就好比你既可以在線聽歌,也可以先下載到本地再聽，靈活性大大提升。

3

芯片家族提供了多種型號以滿足不同需求：WTV380C0不帶內置Flash，適合純流媒體應用；WTV380C4內置4Mbit Flash，在16Kbps碼率下可存儲約200秒語音；

WTV380C6擴展到16Mbit，存儲時長達到960秒；

而旗艦型號WTV380C3則配備32Mbit Flash，可存儲約1900秒的語音內容。

從簡單的狀態提示到復雜的語音導航，總有一款適合你的應用場景。

WTV380C :追求極致的音質與功耗平衡

作為專業的語音芯片，WTV380C在音質和功耗這兩個看似矛盾的指標上，做到了令人驚喜的平衡。

在音質方面，芯片內置高性能32位RISC-V處理器核心，配合90dB的超高信噪比和低于0.1%的總諧波失真，確保了語音提示清晰純凈、無底噪、無雜音。無論是溫柔的語音導航，還是響亮的報警提示，都能呈現出高保真的聽覺體驗。這就好比給設備裝上了一副“金嗓子”，讓每一句提示都字正腔圓、清晰悅耳。

在功耗方面，針對電池供電設備比如智能門鎖，WTV380C具備多級功耗管理機制。它的休眠電流低至3μA，這是個什么概念呢？即使芯片待機一整年，消耗的電量也微乎其微。更厲害的是，芯片的喚醒時間小于5ms，這種"即用即醒"的特性，使得智能門鎖等產品的電池壽命延長了30%-50%，徹底解決了用戶的續航焦慮。

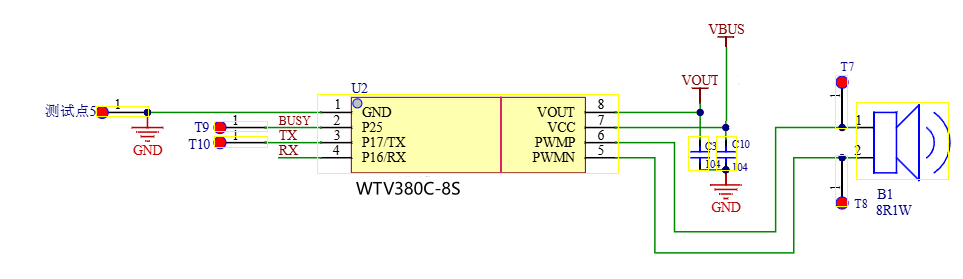

原理圖

WTV380C :為萬物發聲的全能選手

WTV380C的應用場景極其廣泛，它就像一個全能的“聲音引擎”，適配于各種通用MP3播放需求。

在清潔家電領域，比如洗地機和掃地機，WTV380C可以實時播報工作狀態，支持復雜的多段語音組合播放，讓產品瞬間提升高端感。在工業與IoT設備中，芯片采用寬溫設計，工作溫度范圍從-40℃到+85℃，即使在嚴苛環境下也能穩定運行，通過語音反饋設備運行狀態，實現智能化的人機交互。

從智能門鎖的“歡迎回家”，到POS機的支付提示，從工業設備的狀態播報，到各類IoT產品的語音交互，WTV380C正在為越來越多的設備賦予“說話”的能力。

這顆小小的芯片，承載著設計者們對極簡主義的追求，也代表著嵌入式語音方案的未來方向——更簡單、更高效、更懂開發者。

這就是WTV380C，一顆真正“更懂你”的通用語音播放芯片。它用三合一的極簡設計、靈活的流媒體方案、以及極致的音質功耗平衡，重新定義了嵌入式設備的語音播放方式，讓萬物互聯時代的每一個產品，都能擁有屬于自己的“好聲音”。
