某化工企業的PT100熱電阻傳感器，在雷雨天氣因電源線路浪涌侵入，造成恒流驅動電路損壞，高溫反應釜測溫失效，生產線停機；某智能家居的數字溫度傳感器，因I2C接口未做防護，遭受環境靜電后通信中斷，溫控系統無法正常工作。
這些故障不僅造成經濟損失，更暴露了溫度傳感器靜電浪涌防護的核心需求。本文雷卯EMC小哥將從實際故障痛點出發，先梳理溫度傳感器的核心特性，再分析其電路設計要點，最后結合上海雷卯電子的防護技術，明確接口與電源參數及針對性防護方案，為工程應用提供可靠支撐。

一、溫度傳感器簡介

溫度傳感器按測量原理、輸出信號等可分為多種類型，不同類型的原理、適用場景存在差異，具體如下表所示：

二、溫度傳感器電路框架

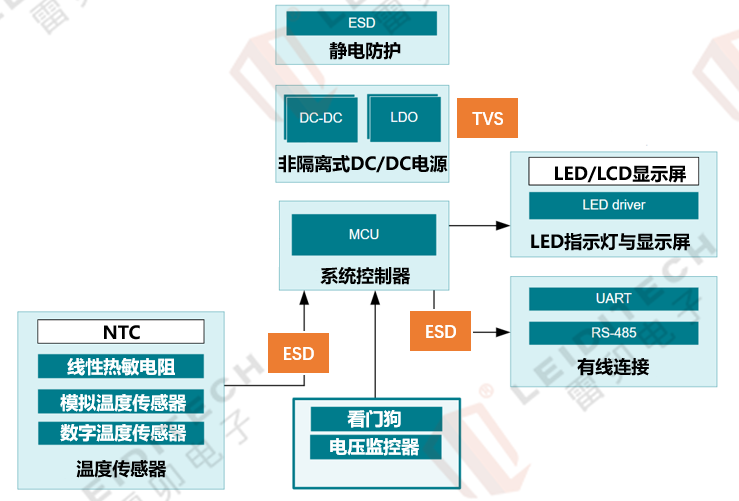

溫度傳感器電路核心由敏感元件、信號調理模塊、驅動/供電模塊、接口模塊組成，不同類型傳感器的電路復雜度差異較大，整體設計框架及各模塊功能如下：

各個模塊核心功能與防護要點

電源模塊：提供穩定電壓/電流，匹配傳感器供電需求，具備紋波抑制能力，規避電源噪聲影響測量精度。上海雷卯電子提醒，電源模塊是浪涌侵入的關鍵路徑，需搭配專用防護器件降低擊穿風險。

驅動/補償模塊：熱電阻配恒流/恒壓源保障測阻精準；熱電偶通過硬/軟件實現冷端補償，抵消環境溫度對測量的干擾。該模塊敏感元件易受靜電影響，防護設計需參考雷卯 EMC 小哥的工程實踐經驗。

敏感元件模塊：核心測溫部件，按應用場景選型，安裝兼顧熱傳導效率。

信號調理模塊：對模擬微弱信號放大+ 濾波抗干擾，為非線性傳感器配置線性化電路，優化輸出特性。

A/D轉換/通信模塊：模擬傳感器經ADC轉數字信號，ADC精度高于傳感器1~2級；數字傳感器內置通信協議，直連主控I2C/SPI接口，無需額外ADC。通信線路的靜電防護可咨詢雷卯 EMC 小哥獲取定制化方案。

接口模塊：實現與主控單元、外部電源的連接，是靜電浪涌干擾主要侵入路徑，需重點規劃防護點位。

典型電路差異：

熱敏電阻電路：結構最簡單，僅需熱敏電阻與分壓電阻組成分壓電路，輸出電壓信號至主控單元，無需復雜調理模塊，防護重點集中在分壓節點與電源端。

熱電阻電路：需恒流驅動電路+差分放大電路，差分放大可抑制共模干擾，防護重點為恒流源輸出端、差分放大電路輸入引腳。

集成數字傳感器電路：集成度高，僅需電源、地、通信引腳與主控對接，電路核心為電源濾波與通信總線匹配，防護重點為通信接口與電源引腳。

三、溫度傳感器接口和電源的

防護方案

靜電浪涌主要通過電源線路和信號接口侵入溫度傳感器電路，需明確接口類型、電源參數及關鍵特性，針對性選用上海雷卯電子ESD/TVS二極管等防護器件。

3.1 電源特性及防護方案推薦

不同類型溫度傳感器的電源特性各有側重：

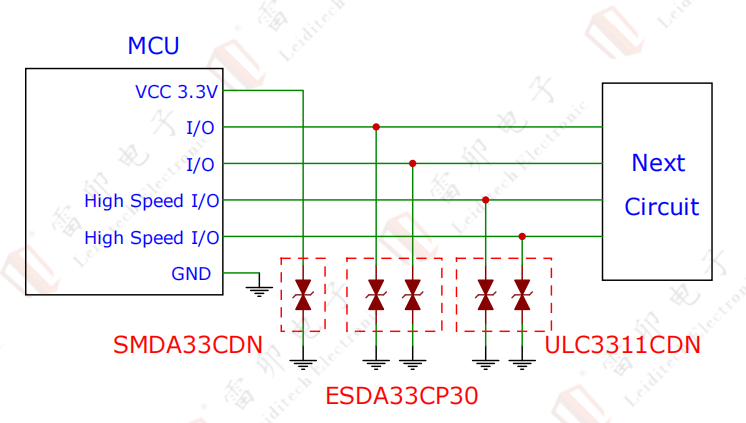

NTC/PTC 熱敏電阻采用3.3V/5V分壓供電，電流為微安級，需關注供電電壓波動與反向沖擊；上海雷卯電子推薦 ESDA33CP30、ESDA05CP30，封裝 DFN1006，專為高度集成的板子的 IC VCC 3.3V/5V 靜電浪涌保護設計，符合 IEC61000-4-2 等級 4，可耐受接觸放電 30KV，空氣放電 30KV。

PT100/PT1000 熱電阻由 5V/12V 恒流源驅動，電流為毫安級，需保障恒流源穩定性與電源紋波；

熱電偶無需額外供電（自身產生熱電勢），其補償電路需3.3V/5V 供電，需關注補償電路浪涌與信號端靜電；

集成模擬溫度傳感器支持2.5V~5.5V 寬壓供電，電流為毫安級，需防范電源引腳 ESD 擊穿與反向供電損壞；

集成數字溫度傳感器兼容1.8V~5.5V 供電，電流為微安至毫安級（依工作模式），需電源濾波并防范ESD與電壓驟變。

上海雷卯電子深耕靜電浪涌防護領域，推出ESDA33CP30、ESDA05CP30、SDA3311CDN、SD05C、SD12C等系列電壓器件，覆蓋不同電壓等級與防護需求，所有產品均通過嚴格的IEC61000-4-2 等級4，為溫度傳感器電源防護提供可靠保障。

3.2 接口類型及防護方案

模擬輸出接口：

電壓輸出型：

輸出范圍：0~1V、0~5V、0~10V（常用），部分寬范圍傳感器可達-5V~+5V

防護關注點：接口兩端的差模ESD、共模浪涌，信號傳輸線的電磁干擾耦合

電流輸出型：

輸出范圍：4~20mA（工業標準，兩線制/三線制），部分為0~20mA

防護關注點：電流回路的浪涌電流、兩線制接口的電源與信號共模干擾

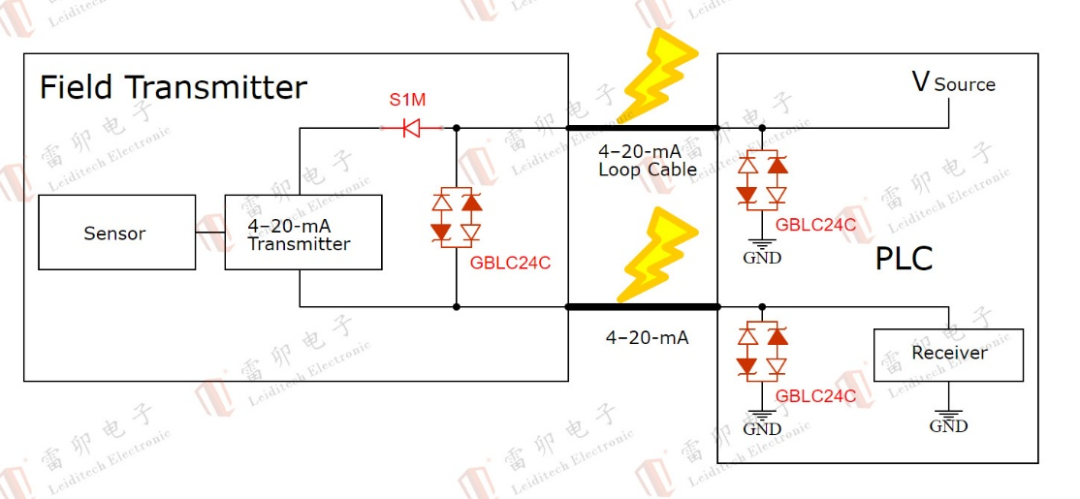

雷卯推薦采用S1M與GBLC24C保護常規4-20mA 24V供電的敏感傳感器芯片，小封裝，低電容，大電流保護，滿足IEC61000-4-2，等級4，可耐受接觸放電30kV，空氣放電30kV。

數字通信接口：

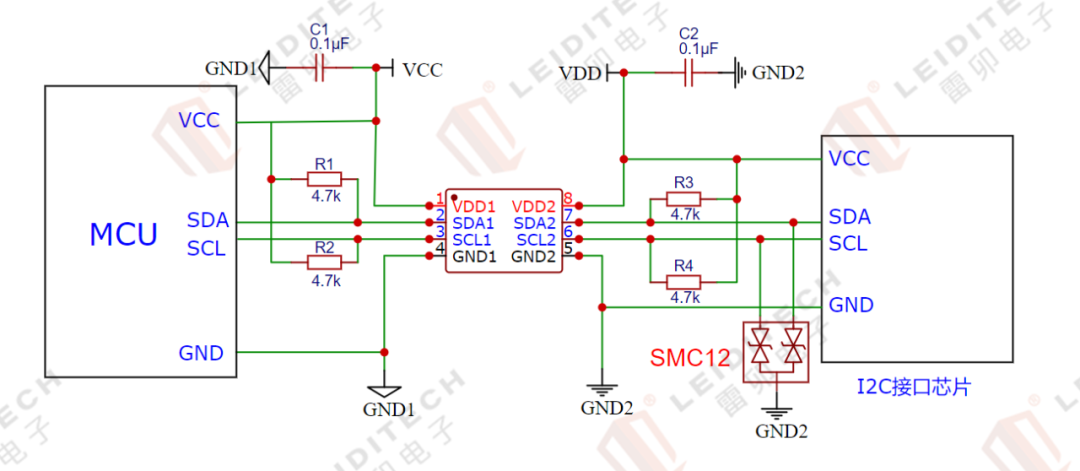

I2C接口：

工作電壓：與供電電壓一致，不同電壓等級需電平轉換

防護關注點：SDA/SCL引腳的ESD（人體靜電、機器靜電）、總線沖突導致的浪涌;

上海雷卯電子推薦SMC12集成式ESD二極管，小封裝，低電容，大電流保護，滿足IEC61000-4-2，等級4，可耐受接觸放電30kV，空氣放電30kV。

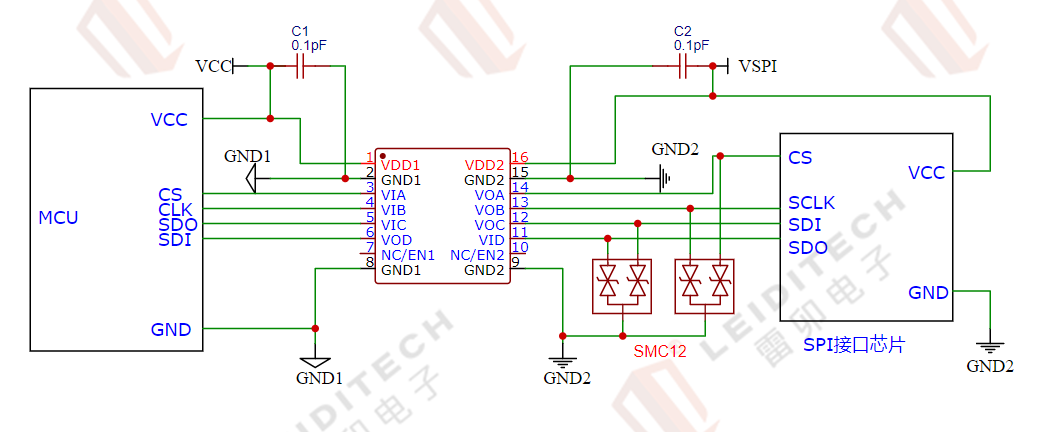

SPI接口：

防護關注點：所有通信引腳的ESD，時鐘信號的浪涌干擾導致數據錯位

雷卯推薦SMC12集成式ESD二極管，滿足小封裝，低電容，大電流保護，滿足IEC61000-4-2，等級4，可耐受接觸放電30kV，空氣放電30kV。

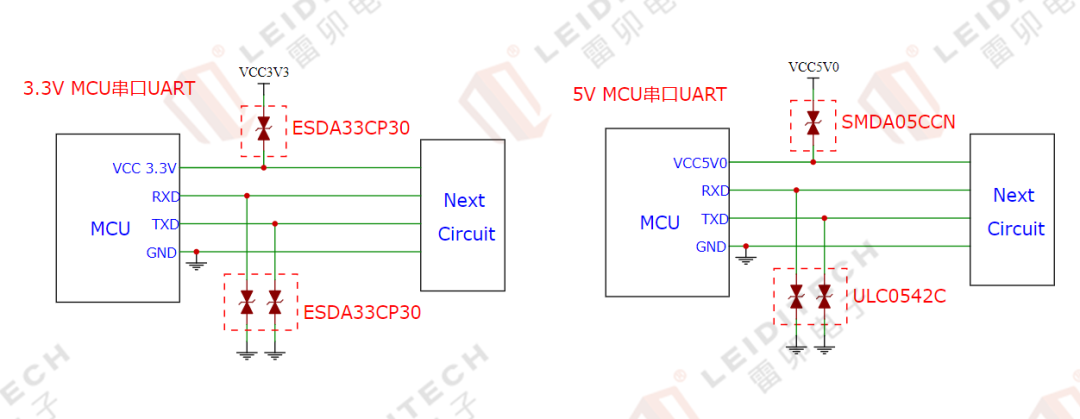

UART接口：

工作參數：波特率（9600/19200/115200常用），異步傳輸

防護關注點：TX/RX引腳的ESD，雷卯推薦采用ESDA33CP30等，封裝DFN1006，用于滿足緊湊的PCB電路的MCU串口UART3.3V的靜電浪涌保護，符合IEC61000-4-2等級4，可耐受接觸放電30KV，空氣放電30KV。

四、結語

溫度傳感器作為各類電子系統的“感知神經”，其穩定運行直接決定系統可靠性，而靜電浪涌是影響其壽命與性能的核心風險因素。在工業智能化、消費電子升級的趨勢下，溫度傳感器的應用場景將更復雜，對防護性能的要求也將持續提升。

上海雷卯電子將持續深耕靜電浪涌防護領域，迭代優化防護器件的性能與封裝，為溫度傳感器的穩定運行保駕護航。工程技術人員在設計過程中，應充分結合傳感器類型、電源參數與接口特性，選用適配的防護方案，從源頭規避故障風險，提升系統整體可靠性。
