應用

飛控系統 (飛行控制系統) 是航空器的“大腦與神經中樞”，核心作用是通過姿態穩定、軌跡控制、載荷調節、安全保護，實現航空器自主/半自主飛行，降低人工操控難度，保障飛行安全與任務精度，其應用場景覆蓋民用、軍用、工業等領域。特別是低空經濟時代的到來，使得飛控系統的應用范圍得到更進一步的拓展。

為確保航空器的飛行安全、系統性能、滿足行業規范，對飛控系統進行充分的測試驗證是必不可少的環節，且飛控系統的測試驗證貫穿研發、生產、適航、運維等全生命周期階段。尤其在低空經濟快速發展的背景下，無人機、eVTOL等航空器的規?；瘧?yīng)用，更依賴于飛控系統測試驗證體系的完善與嚴格執行。

通過飛控系統的測試驗證能夠?qū)崿F(xiàn)邊界條件驗證、控制精度驗證、動態響應優化、多機協同驗證，通過測試驗證可提前發現問題，避免后期整改帶來的高額成本，同時為運維提供數據支撐。

挑戰

飛控系統測試驗證過程中需要模擬實際執行機構的接口接收飛控系統輸出的控制指令，通過動力學模型的實時解算輸出姿態信息，并將姿態信息實時轉換為轉臺的控制指令，為此測試驗證系統需要滿足如下要求：

具備模型的實時結算能力，最小仿真步長不大于1 ms；

具備基于PWM接口或者CAN接口接收執行機構控制指令的能力；

具備基于串口實時控制轉臺的能力。

解決方案

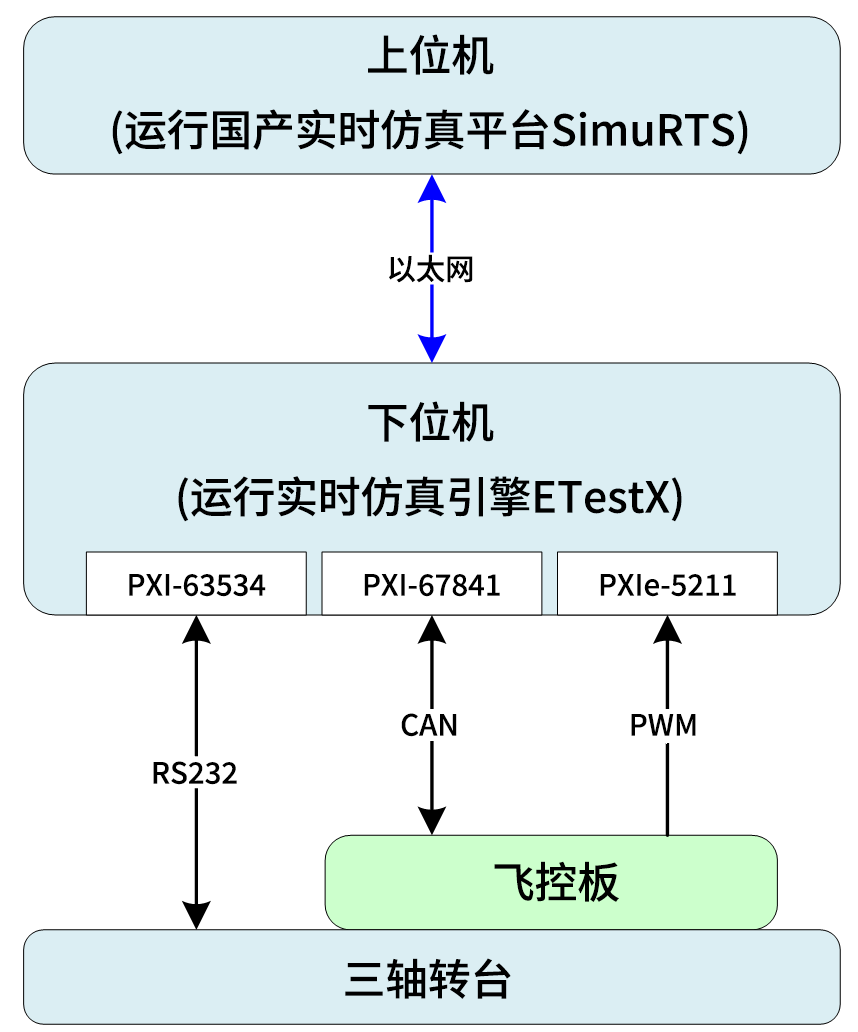

為實現某無人機的飛控系統測試驗證，基于簡儀科技的PXI/PXIe系列產品搭建了飛控系統半實物仿真測試驗證系統。系統架構整體采用上下位機架構，如下圖所示。下位機由簡儀科技的PXIe機箱、PXIe控制器、PXI采集模塊構成。PXIe控制器上運行LinuxRT實時操作系統以及凱云科技的實時仿真引擎ETestX，上位機上運行凱云科技的國產實時仿真平臺SimuRTS。通過SimuRTS下載動力學模型、數據處理算法到PXIe控制器，實現模型/算法的輸入輸出通道與物理通道的綁定，并可實現模型/算法仿真的動態調參、運行監視、數據分析等功能。

使用的簡儀產品

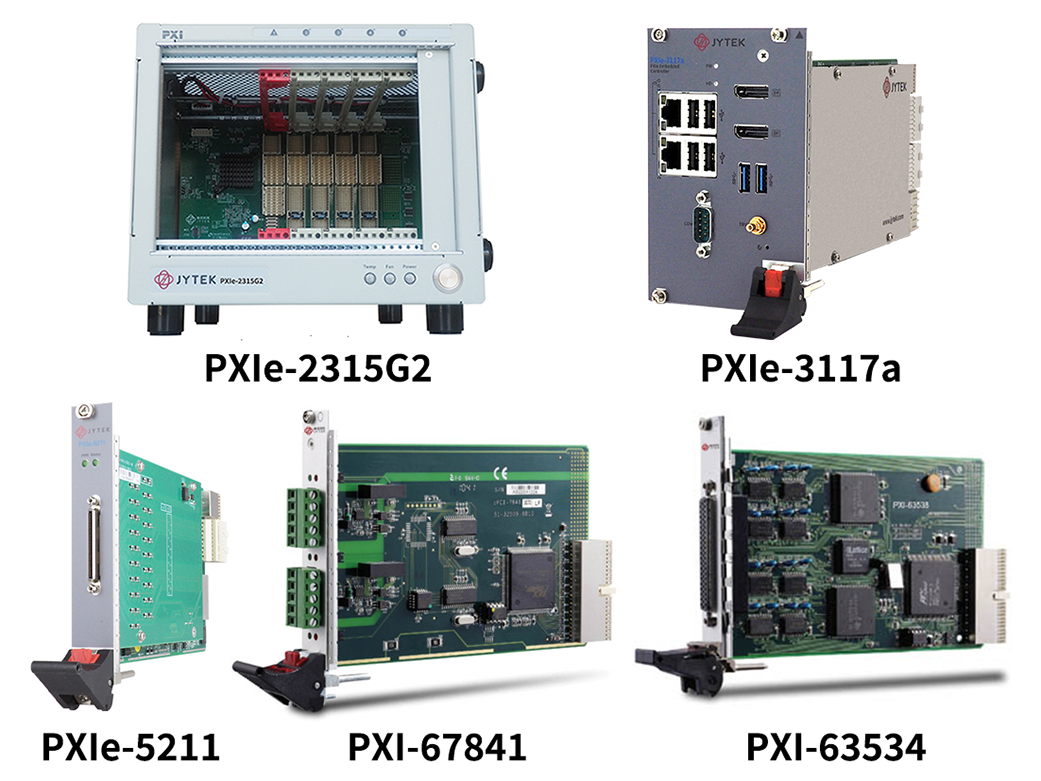

硬件

PXIe-2315G2機箱：是一款高性能、高性價比的5槽全混合PXI/PXIe機箱,具備高時鐘精度、低相位抖動和低功耗紋波噪聲。

PXIe-3117a嵌入式控制器：采用i7-9850HE處理器，6核12線程，支持LinuxRT實時操作系統，能夠有效保證動力學模型及其他數據處理算法的實時運行，可滿足仿真步長1 ms的性能要求，為飛控系統的半實物仿真測試驗證奠定基礎。

PXIe-5211：是一款多用途計數器/定時器模塊，可提供8路計數器，支持計數、頻率測量、脈寬測量、編碼器、脈沖輸出等功能。

PXI-67841：是一款CAN 接口卡可支持一個能獨立運行或橋接運行的雙端口CAN接口，具有自動糾錯和重新傳輸功能的總線仲裁和錯誤檢測。

PXI-63534：是一款高性價比串口板卡，具備4路帶有智能緩存器的異步通信端口（3個RS-232端口和1個帶2500 Vrms隔離電壓的隔離RS-422/RS-485端口），適于調制解調器，數據顯示，數據采集，遠程通信。

軟件

SeeSharpTools：銳視測控軟件開發工具包

凱云科技 ETestX

為什么選擇簡儀

銳視測控平臺：銳視測控平臺使用C# 語言開發，提供了一個強大且易于使用的開發環境，幫助客戶快速實現項目開發。

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC(原理驗證)服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

本次飛控系統半實物仿真測試驗證項目的成功實施，充分體現了簡儀科技PXIe平臺在高實時性、多接口集成與系統可靠性方面的優勢。該解決方案不僅幫助客戶實現了飛控系統的全面驗證，提升了測試效率與數據可靠性，也為低空經濟背景下無人機、eVTOL等航空器的規?；瘧?yīng)用提供了有力的技術支撐。未來，簡儀科技將繼續攜手合作伙伴，共同推動國產測試驗證平臺在航空、航天等高端裝備領域的深入應用。
