面對編碼器選型，長久以來，工程師不得不在“光學編碼器的高精度”與“磁性編碼器的堅韌性”之間做出艱難取舍。光學編碼器如同精密但嬌貴的儀器，一絲塵埃、一縷油污便足以令其失準；磁性編碼器雖如磐石般耐造，卻常在強磁環境中迷失方向。這種分裂的現狀在人形機器人或協作機器人等高標準要求的領域，已成為技術落地的“攔路虎”。

麥歌恩微電子（現隸屬納芯微）深刻洞察這一核心矛盾，推出MT6901——一款基于電渦流感應技術的高速、高精度角度編碼器芯片。它不僅僅是傳統方案的簡單替代，更是一個融合精度、可靠性與智能于一體的系統性解決方案。

一、電感式編碼器的設計哲學

MT6901摒棄了光學編碼器對光路的依賴，也避免了磁編碼器對背景磁場的敏感，選擇了一條更為穩健的路徑：

“面”式空間感知：不同于點的或者線的測量，電感編碼器通過激勵線圈向特制轉子發射高頻電磁場，并由接收線圈捕捉受轉子位置調制的空間磁場變化。這種“面對面”的交互，天然具備強大的共模噪聲抑制能力，對空間中的點狀強磁干擾或分布式電磁干擾（EMI）形成“免疫”。

環境無畏者：它繼承了磁性編碼器耐受高振動、無懼粉塵、油污、冷凝水乃至磁性粉塵污染的“鋼鐵之軀”。同時，其精度與重復性直逼光學編碼器，且無需昂貴且復雜的氣密或迷宮式密封。這意味著產品適配從潔凈車間到噴涂產線、從戶外移動機器人到工業機械臂關節的全場景。

結構解放，設計自由：電感式編碼器的另一優勢在于其高度靈活性。其系統由PCB定子與金屬（或電導材料）轉子構成，定子線圈可自由布線。這徹底打破了傳統磁編碼器與光學編碼器受限于固定尺寸Sensor-IC的桎梏，尤其適配對中空軸、大孔徑、異形結構有強烈需求的現代機電一體化設計，為機器人關節、直接驅動電機、手術器械等開辟了全新的物理實現可能。

二、智慧內核：創新架構與精妙細節

1、三層電感技術與雙面采集：精度“+”，干擾“-”

MT6901采用三層PCB布局與雙轉子感應的創新設計，通過電磁感應實現雙面信號采集，從根本上消除傳統方案單側感應的局限性，形成了“內環套外環”的感應方案，如同為位置測量配備了“立體視覺”：

動態抵消共模誤差：雙面信號進行差分處理，可有效消除因溫度漂移、供電波動帶來的共同噪聲。

解決走線干擾：中空區域的線纜不再是干擾源，其對稱磁場設計能有效規避EMC問題。

提升信號質量與精度：雙路數據采集為后續數字處理提供了更豐富、更可靠的信息源，為高分辨率角度解算奠定硬件基礎。

2、全集成信號鏈：從磁場到數字位的優雅旅程

MT6901內部集成了一套完整的信號處理：

激勵與接收：內置振蕩器驅動激勵線圈產生穩定高頻交變磁場，8通道接收前端捕捉磁通量變化；

信號調理：接受線圈產生信號電壓經解調，再由高性能ADC轉換為數字信號，送往DSP；

智能解算：強大DSP核心執行補償、校準、角度求解（細分/粗分）、游標計算，合成高精度絕對角度值；

多重輸出接口：計算結果通過用戶選擇的接口實時、無誤地送達系統控制器；

輔助模塊：集成低壓差穩壓模塊（LDO）、時鐘振蕩器（OSC）、參考電源（REF）、電可擦除可編程存儲器（EEPROM）等模塊。

功能框圖

3. 三重智能校準體系：將系統精度推向極致

構成傳感器各個組成部分的非理想性會給最終角度輸出帶來誤差，而MT6901構建了三重校準“金字塔”用來減少非理想因素對最終輸出角度的影響。

第一重：客戶端簡潔自校準

無需精密工裝，安裝好定轉子后連續轉動數圈（可非勻速），即可自動補償安裝偏心、小幅傾斜等主要非線性誤差。通過CAL_B引腳拉低或寄存器操作觸發，校準轉速需匹配線圈極對數（如32對極細分線圈+5對極粗分線圈，轉速需8~120RPM或375~4800RPM），極大簡化現場安裝調試。校準后典型線性度（INL）±0.1°。

第二重：客戶端勻速自校準

系統以＜3‰波動的平穩轉速運行192圈以上，芯片深度學習并補償機械加工、裝配造成的周期性誤差。通過SPI配置可適配不同轉速區間（32~6000RPM），校準后典型INL±0.02°，滿足高精度場景需求。

第三重：非線性（NLC）校準

NLC校準由一張128個點的查找表組成，每個點都記錄在MT6901的EEPROM中。通過與超高精度參考編碼器對拖，在128個等分點上進行比對學習，生成參數并寫回MT6901進行校準。校準后典型INL＜0.01°，適配尖端精密控制場景。

三、靈活交互：賦能多樣化系統設計

MT6901提供豐富輸出接口組合，確保與新舊系統無縫對接：

（1）增量輸出（ABZ）：可編程1~16384 脈沖/圈，或者是65536步/圈，Z信號寬度可在1~128LSB或45°~240°間編程，完美兼容傳統伺服驅動器、PLC系統；

（2）絕對位置輸出：

4線SPI：輸出21位絕對角度數據，支持MODE=1（CPOL=0，CPHA=1）時序，CRC校驗保障數據可靠，滿足高速實時性需求；

UART：可配置17位/23位分辨率，波特率支持2.5Mbps/4.0Mbps，搭配RS-485驅動芯片增強抗干擾性，直接構建伺服閉環；

單線PWM：12位分辨率，頻率125Hz~2kHz可編程，布線簡單，適用于資源有限的MCU或冗余監控信號；

（3）電機換相信號（UVW）：可編程支持1~16對極無刷直流電機（BLDC），直接輸出理想霍爾換相邏輯，簡化電機驅動設計。

核心參數表

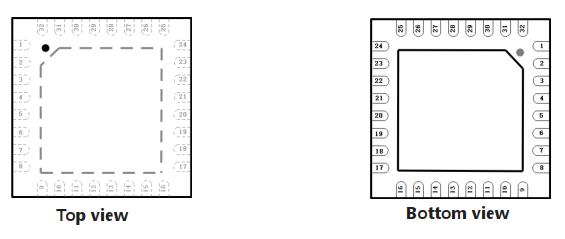

封裝外觀圖

四、應用場景

MT6901可成為以下高要求場景中，新設計或替代傳統方案的優選：

人形機器人及協作機器人關節：高抗振性保障動態運動中的讀數穩定，中空結構方便內部走線，免疫電機本體電磁干擾，12000RPM高轉速適配關節快速運動。

高端伺服電機與直接驅動電機：23位絕對精度滿足精密定位，ABZ/UVW多重接口簡化系統架構，高環境魯棒性延長維護周期，閉環步進電機控制場景適配性優異。

汽車電動轉向（EPS）、線控底盤：耐受車規級溫度、振動及油污環境，故障診斷功能提升行車安全。

工業自動化：高精度，高抗污染，高抗電磁干擾，適應惡劣環境，如食品飲料機械（沖洗環境）、紡織機械（飛絮環境）等。

醫療與高端設備：手術器械的異形結構適配、精密儀器的高精度需求均能滿足，無磁干擾設計保障設備穩定性。

五、結語

MT6901電感式編碼芯片，以電渦流技術為核心，既具備光學編碼器的高精度，又擁有磁性編碼器的強魯棒性，以三層智能校準、靈活接口與結構自由度，打破傳統選型困局。

它不僅精準測量角度，更向核心運動系統注入“空間感知智慧”，助力錨定精度，無畏環境，馳騁未來。如需了解更多有關MT6901的信息或申請樣品，可聯系官方授權代理商：sales@chiplinkstech.com（郵箱），官網：https://www.chiplinkstech.com/，微信公眾號：智聯微-電機控制芯片，提供選型服務與技術支持。

樣品申請
