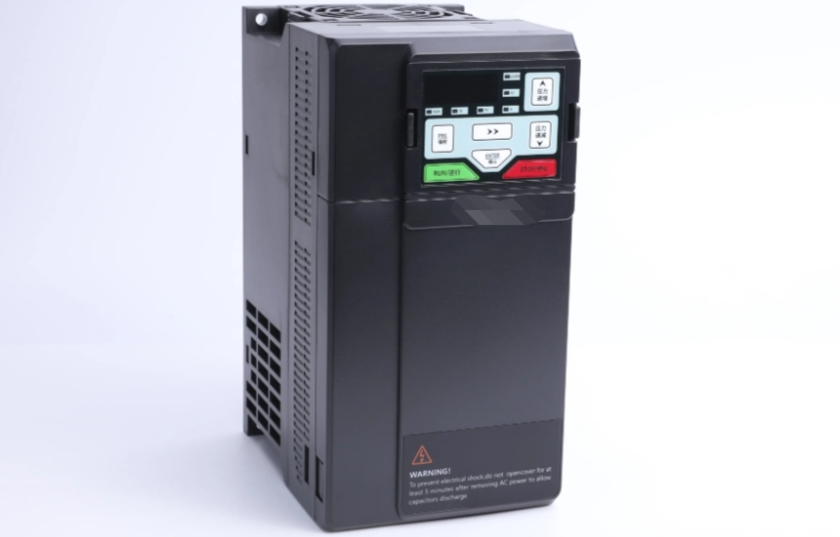

變頻器作為現代工業中廣泛應用的電力控制設備，其高頻開關特性在提升能效的同時，也帶來了電磁干擾（EMI）問題。這種干擾可能影響周邊電子設備的正常運行，甚至導致生產線癱瘓。本文將系統介紹變頻器干擾的檢查與排除方法，結合工程實踐中的典型案例，為技術人員提供一套完整的解決方案。

一、干擾現象識別與初步判斷

當出現以下癥狀時，需警惕變頻器干擾：

1. 顯示異常

數顯表跳變、模擬指針抖動，如某化工廠壓力傳感器示值出現±5%的無規律波動。

2. 通信故障

PLC與變頻器間的Modbus通信時斷時續，錯誤幀率超過0.1% 。

3. 設備誤動作

繼電器無故吸合，如某包裝線光電開關在電機啟動時產生誤觸發。

4. 音頻噪聲

揚聲器出現"滋滋"聲，醫療CT設備曾記錄到150kHz的傳導干擾。 通過"排除法"可初步定位干擾源：依次關閉變頻器電源，觀察干擾是否消失。某汽車生產線采用此法，在30分鐘內鎖定3號工位變頻器為干擾源。

二、干擾傳播路徑檢測技術

1. 傳導干擾檢測

使用示波器（建議帶寬≥100MHz）檢測電源線： ● 共模干擾：測量相線/中性線對地電壓，某案例顯示峰值達850V。 ● 差模干擾：線間測量，典型值不超過50V。 推薦使用LISN（線路阻抗穩定網絡）進行標準化測試，某實驗室數據顯示加裝濾波器后傳導干擾降低40dBμV以上。

2. 輻射干擾檢測

采用近場探頭（頻率范圍30MHz-1GHz）掃描： ● 重點關注變頻器出線口、散熱孔等泄漏點。 ● 某測試案例顯示電機電纜1米處磁場強度超限值15dB。 頻譜分析儀配合對數周期天線可進行遠場測量，某風電場測得變頻器塔筒輻射在87MHz處超標。

三、系統化抗干擾措施

1. 接地優化方案

● 建立獨立接地網，接地電阻≤4Ω（防雷要求≤10Ω）。 ● 采用"一點接地"原則，某生產線改造后接地環流從3A降至0.5A。 ● 使用截面積≥35mm2的銅排，搭接處做鍍錫處理。

2. 電纜選型與布線規范

● 采用對稱屏蔽電纜，屏蔽層覆蓋率≥85%。 ● 動力線與信號線間距保持30cm以上（平行長度1m時）。 ● 某項目實測顯示：使用雙層屏蔽電纜可使感應電壓降低至原來的1/20。

3. 濾波器選型指南

注：某注塑機安裝三級濾波后，傳導騷擾電壓從120dBμV降至45dBμV。

4. 軟件抗干擾技術

● 設置載波頻率自動調整（4-12kHz可調）。 ● 增加通信報文CRC校驗重發機制。 某案例顯示：將PWM載波從8kHz降至6kHz，輻射降低6dB

四、典型故障排除案例庫

1. 紡織廠案例：變頻器導致整經機編碼器誤碼

● 現象：每班次出現3-5次位置偏移。 ● 措施：編碼器電纜改用雙絞屏蔽線+磁環。 ● 效果：故障率降為0。

2. 污水處理廠案例：4-20mA信號受干擾

● 現象：液位計輸出疊加2Hz振蕩。 ● 措施：信號線穿金屬管并兩端接地。 ● 效果：波動幅度從±12%減小到±0.5%。

3. 立體車庫案例：無線遙控失靈

● 現象：停車設備響應延遲達5秒。 ● 措施：變頻器加裝RFI濾波器。 ● 效果：通信恢復即時響應。

五、預防性維護建議

1. 季度檢查項目

● 接地電阻測試（季節系數修正）。 ● 電纜屏蔽層導通測試（要求≤0.1Ω）。 ● 濾波器電容容量檢測（偏差≤10%）。

2. 年度維護

● 紅外熱像儀檢測連接點溫升（ΔT≤15K）。 ● 頻譜掃描比對基準數據。 ● 絕緣電阻測試（≥5MΩ）。 某汽車廠實施該維護方案后，干擾相關故障停機時間減少70%。

六、新技術應用展望

1. 碳化硅（SiC）器件

開關損耗降低50%，某測試顯示諧波失真減少40%。

2. 有源濾波器

動態補償諧波，某項目THD從28%降至3%。

3. 光纖傳輸技術

徹底解決傳導干擾，已在核電站等重要場合應用。 通過系統化的檢測方法和層次化的解決方案，大多數變頻器干擾問題都能得到有效控制。建議企業建立《EMC控制手冊》，記錄各環節的測試數據和處理措施，形成可追溯的技術檔案。對于復雜工況，可采用"仿真分析+實測驗證"的方式，某重工企業運用ANSYS Maxwell軟件提前預測干擾風險，節省整改成本30萬元以上。隨著IEC 61800-3等標準的持續更新，變頻器EMC性能將進一步提升，推動工業自動化向更可靠的方向發展。
