2026年2月2日全國春運正式開始，預計未來40天將有95億人次的跨區域人員流動，其中，軌道交通方面，日峰值客流量將創歷史新高，運營安全和效率成為焦點，交通部門提前做了準備。牽引系統、輔助電源和能量回收系統的穩定運行，都離不開高精度的電流監測技術。特別是在牽引逆變器、再生制動能量回收和輔助電源系統中，電流傳感器不僅是保障設備安全的“守門人”，更是提升能效和運維效率的關鍵環節。

閉環霍爾電流傳感器的工作原理與技術特點

閉環（補償式）霍爾電流傳感器通過霍爾元件檢測磁場變化，并通過反饋線圈實時補償磁場，從而實現高精度的電流測量。與開環霍爾傳感器相比，閉環設計具有更高的線性度、更低的溫度漂移和更快的響應速度，特別適用于軌道交通中復雜的電氣環境。

以CM8A H01系列為例，其核心技術參數如下：

• 測量范圍：支持±2400A的大電流測量，覆蓋軌道交通牽引系統的典型電流需求；
• 絕緣性能：13.4kV AC絕緣耐壓（符合IEC 60664-1標準），45mm氣隙和64mm爬電距離，確保高壓環境下的安全隔離；
• 動態性能：1μs響應時間，DC~100kHz帶寬，能夠準確捕捉PWM控制的牽引逆變器中的高頻電流變化；
• 環境適應性：-40°C~85°C的工作溫度范圍，UL94-V0阻燃外殼，滿足軌道交通嚴苛的環境要求。

軌道交通中的應用場景分析

1. 牽引逆變器電流監測

牽引逆變器是軌道交通車輛的核心動力部件，實時監測其輸出電流是保障電機穩定運行的關鍵。閉環霍爾傳感器能夠精確測量三相電流，防止過流損壞，并通過反饋控制優化逆變器效率。在再生制動能量回收系統中，傳感器監測回饋電流，確保能量高效回收，減少能源浪費。

2. 輔助電源系統

軌道交通車輛的輔助電源系統為照明、通信、控制設備提供穩定電力。閉環霍爾傳感器監測DC/DC變換器的輸入輸出電流，及時發現異常波動，避免設備故障導致的運營中斷。

3. 故障診斷與預測性維護

通過分析電流波形，閉環霍爾傳感器能夠識別絕緣老化、接觸不良等隱患。結合智能運維平臺，實現遠程監控和預警，將故障處理從“事后維修”轉變?yōu)椤邦A(yù)測性維護”，顯著提升運營安全性。

技術挑戰與風險預警

1. 電磁兼容性

軌道交通環境中的強電磁干擾可能影響傳感器精度。因此，在安裝時需采用屏蔽線纜、濾波器等措施，確保信號穩定。

2. 安裝與散熱

傳感器安裝時，一次導體溫度不應超過100°C，以避免熱漂移影響測量精度。建議在設計階段預留足夠的散熱空間，并定期檢查安裝緊固情況。

3. 系統集成

閉環霍爾傳感器需與車載控制系統（TCMS）兼容，確保數據實時傳輸。在集成過程中，應重點關注通信接口的匹配性和數據采集的同步性。

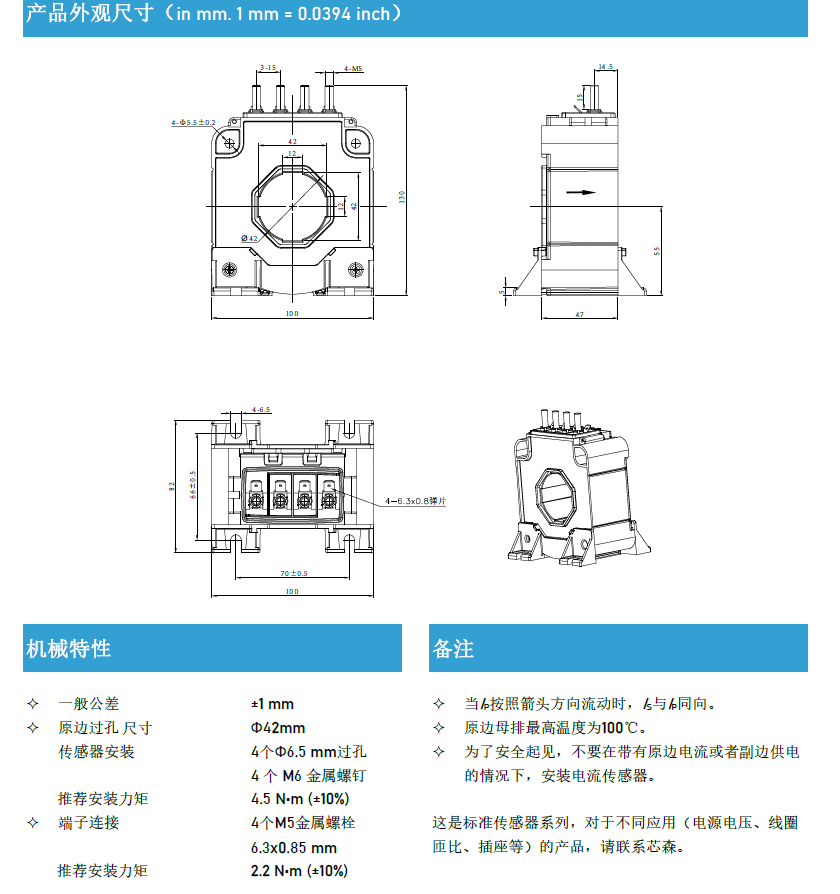

CM8A H01的機械與電氣設計優勢

• 機械結構：Φ42mm的一次導體孔徑，適配軌道交通母排尺寸；4×M6安裝孔設計，確保機械穩定性，減少振動影響。
• 電氣接口：4×M5端子，支持6.3×0.8mm快速連接，簡化現場布線，提高安裝效率。
• 安全規范：符合IEC 61800-5-1標準，確保在高壓環境下的安全使用，為軌道交通系統提供可靠的電流監測解決方案。

實際案例與選型建議

在近期的軌道交通項目中，如地鐵牽引系統升級和高鐵輔助電源改造，CM8A H01因其高精度和穩定性，被廣泛應用于牽引逆變器和能量回收系統的電流監測。選型時，建議根據實際電流范圍、安裝空間和環境條件，選擇合適的測量電阻（R_M）和供電電壓（V_C），以確保最佳性能。

結論：技術選擇與應用建議

閉環霍爾電流傳感器在軌道交通中扮演著“關鍵監測”的角色，為牽引系統、輔助電源和能量回收提供精準的電流數據，支持運維決策。然而，用戶在應用過程中應嚴格遵守安全規范，關注電磁兼容性、散熱和系統集成等技術細節，以確保傳感器發揮最大效能。在軌道交通電氣化系統中，閉環霍爾傳感器不是“萬能解決方案”，而是提供可靠數據支持的關鍵工具。
