在新型電力系統和綠色能源革命加速推進的背景下，智能電表正從此前單純用于計量的數據收錄設備，向具備自動感知、數據處理、數據傳輸與人機交互等現代化功能的數字化終端快速演進。

更高的計量精度、更強的通信能力及其更多元化的應用功能，都對智能電表內部的安全性、可靠性與抗干擾能力提出了更高的需求。

如上功能架構示意圖所示，智能電表既通過采樣單元、計量模塊、電源模塊接入高壓電網，又通過RS485、紅外、載波等有線/無線接口與通信網絡進行數據交互，其內部強弱電共存，因此必須對通信線路進行電氣隔離設計，以消除高壓竄入弱電回路的風險，提升設備穩定性、系統安全性及數據傳輸可靠性。

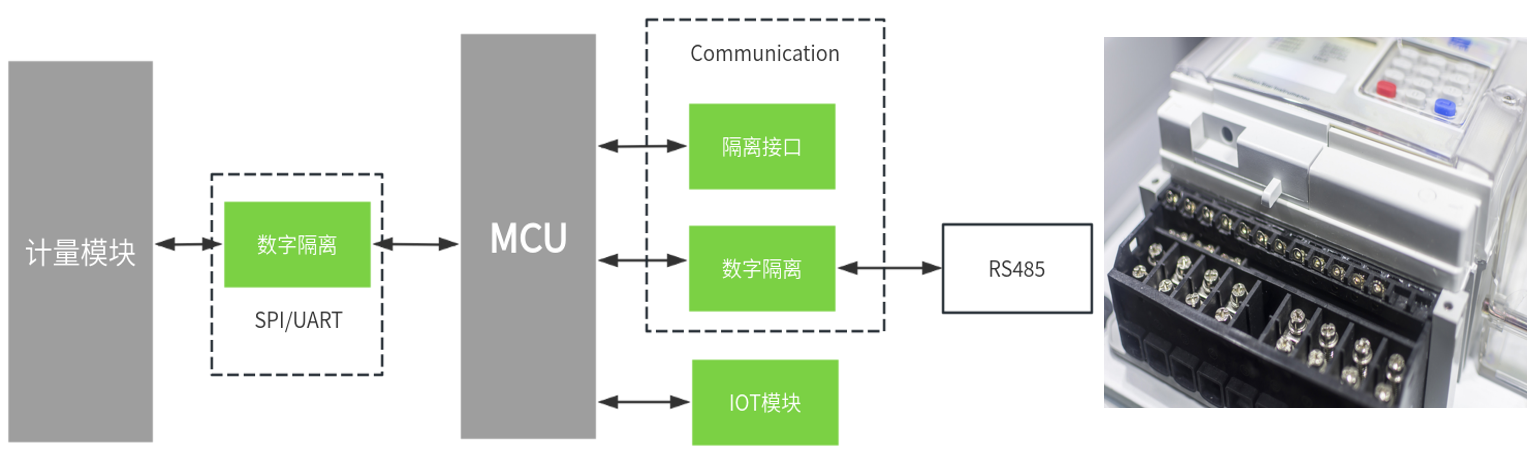

智能電表的電氣隔離方案示意圖

通常情況下，硬件工程師會選擇采用數字隔離器來實現智能電表內部高低壓之間的電氣隔離，并抑制浪涌沖擊、共模噪聲等干擾因素，從而避免數據失真、通信異常與器件損壞等現象的發生，確保其計量與通信系統的穩定運行。

而一款具備高耐壓、高 CMTI（共模瞬變抗擾度）、高速率、低延遲、低功耗等特性的高性能數字隔離器，不僅能有效保障關鍵通信鏈路在強電磁環境下的信號完整性與時序一致性，提升系統抗干擾能力，還能在不增加系統復雜度的前提下，實現多通道高速數據的隔離傳輸，是新一代智能電表防干擾、馭高壓的硬核“搭檔”。

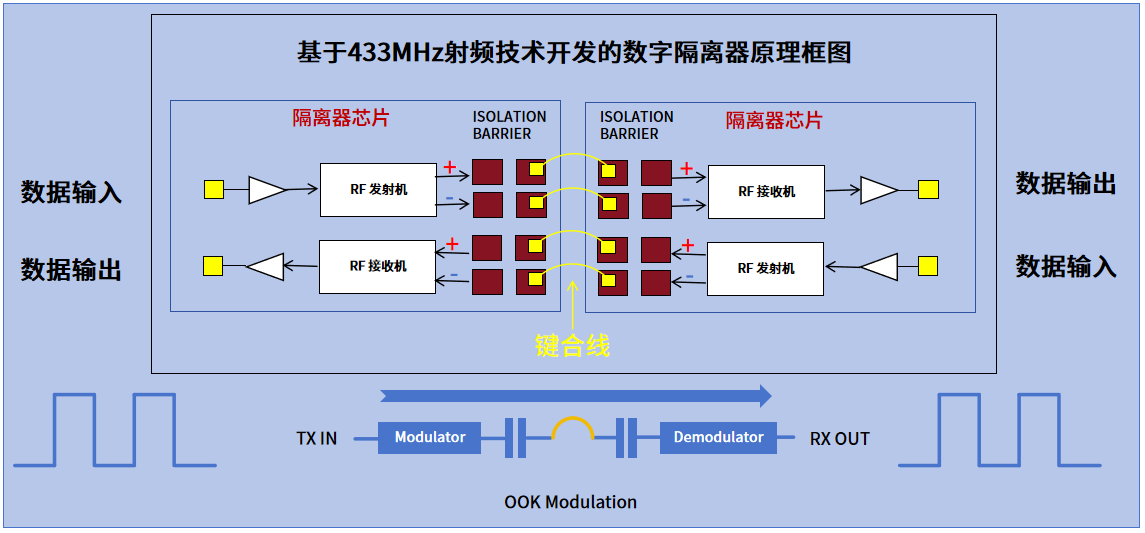

例如，華普微依托成熟Sub-GHz射頻芯片設計經驗與先進制造工藝所自主開發的一系列數字隔離器就是采用電容耦合技術路線，具備高隔離耐壓、高CMTI（共模瞬變抗擾度）、高速率、低延遲、低功耗及長期可靠性等優勢的電氣安全之“芯”。

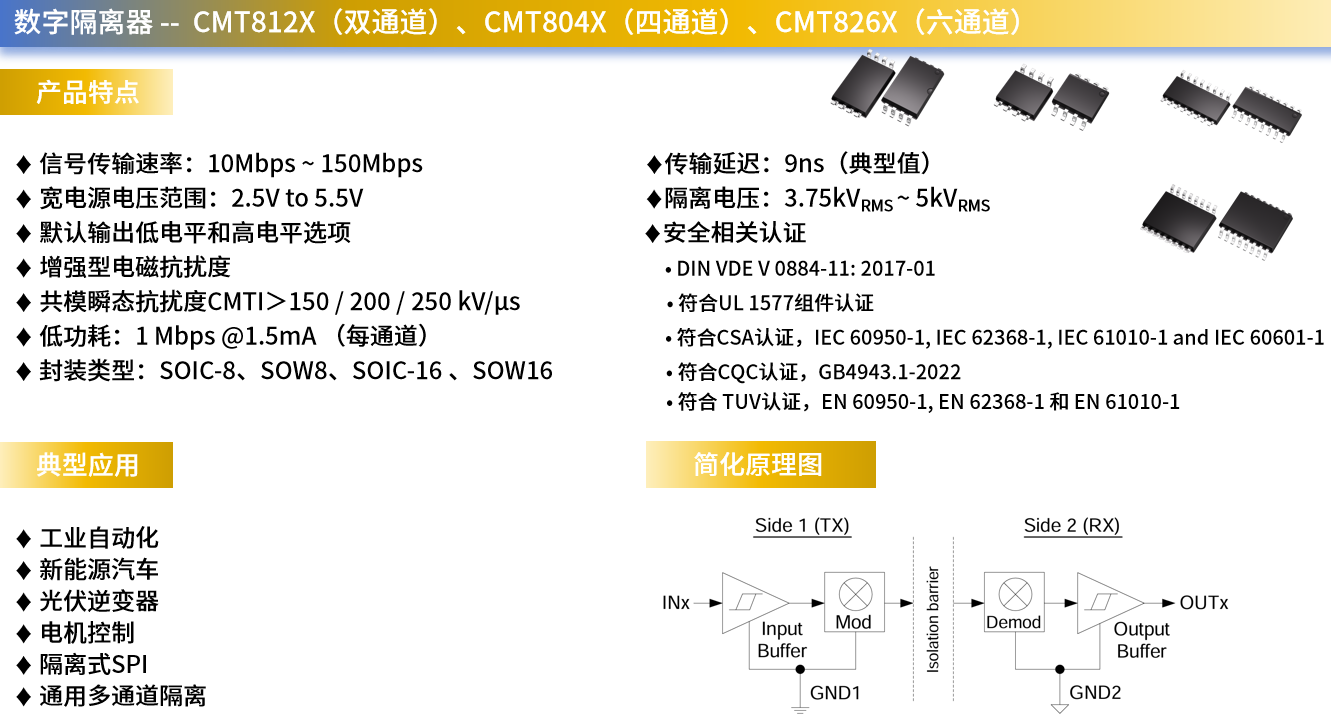

CMT812X、CMT804X、CMT826X是一系列具備不同通道數與方向配置的標準數字隔離器。

它們采用了創新性的芯片設計和布局，可以較低的功耗實現高電磁抗擾度和低輻射，可顯著增強器件電磁兼容性，滿足系統級ESD、EFT、浪涌和輻射方面的合規要求，尤其適合強弱電并存的智能電表系統。

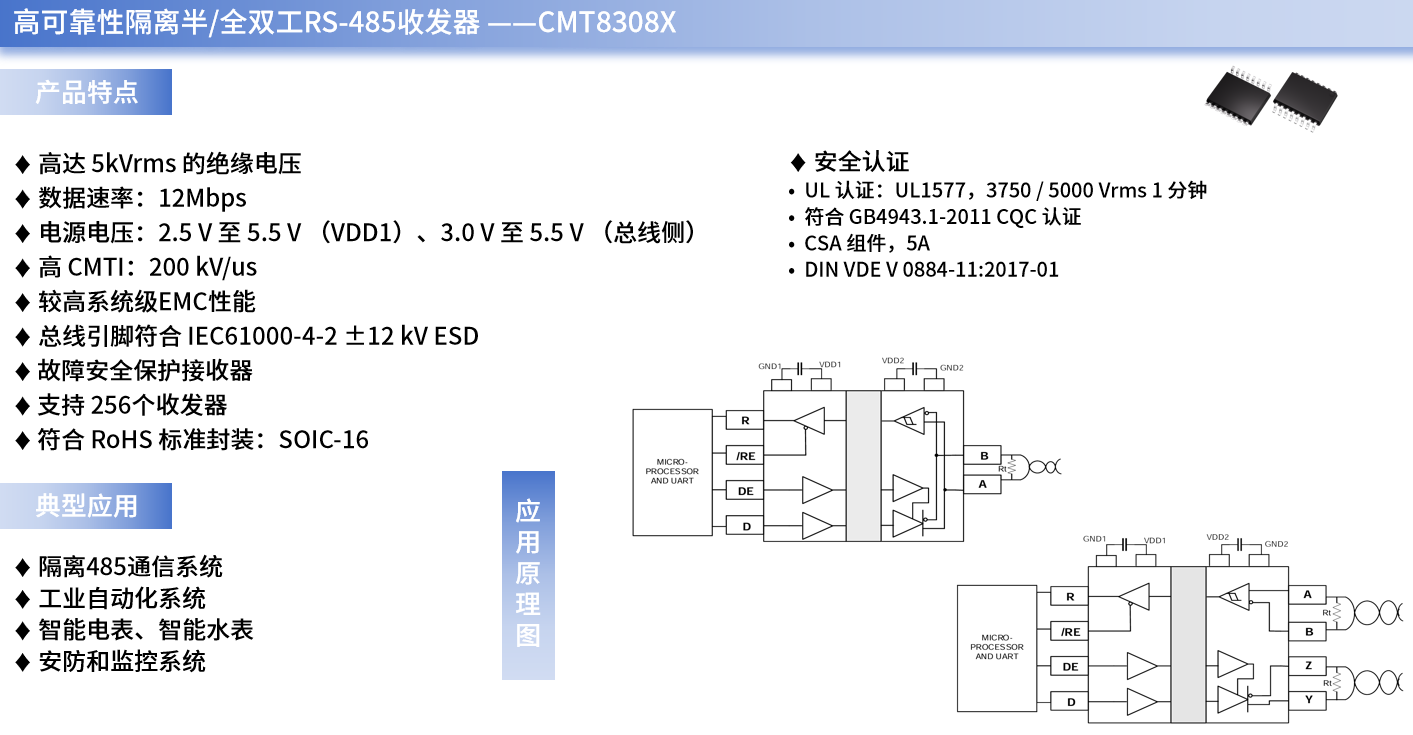

CMT8308X是一系列集成了RS-485接口的隔離接口芯片。它們在單芯片內實現了數字隔離與物理層接口功能的高度集成，可直接構建隔離型通信鏈路，有效抑制共模干擾與地電位差對總線信號的影響，避免高壓側異常電壓經通信線路傳導至控制與外設端口。

在復雜電磁環境下，這些隔離接口芯片仍可保障差分信號的完整性與時序一致性，確保智能電表內部計量單元、主控單元與通信模塊之間，以及電表與集中器、抄表終端等外部系統之間的數據傳輸穩定、可靠且安全。
