22V/3.5A低功耗單節鋰電池充電管理電路使用及極限參數
產品描述:
PC8011 是一款 3.5A鋰離子電池充管理芯片，它采用 500KHz同步降壓變換器拓?fù)?，以減少充電期間的功耗損失。低功耗，內部 MOSFET讓充電器體積做得很小，可以廣泛應用于嵌入的手持設備應用。PC8011 包括完整的充電終止和自動充電電路，充滿電壓 4.2V，精度±1%。充電電流通過外部電阻設置。有短路檢測，過溫保護等功能。
特點:
?輸入電壓范圍 4V~22V
?最大充電率的動態輸入電流分配
?最大充電電流 3.5A
?無需外接 MOSFET或限流二極管
?效率達 94%
?恒流/恒壓操作，具有熱調節功能，最大限度地提高充電率，不會出現過熱風險
?充電前和充電過程中可選的電池溫度監控低功耗自動休眠模式
?過流保護
?符合 RoHS標準，100%無鉛

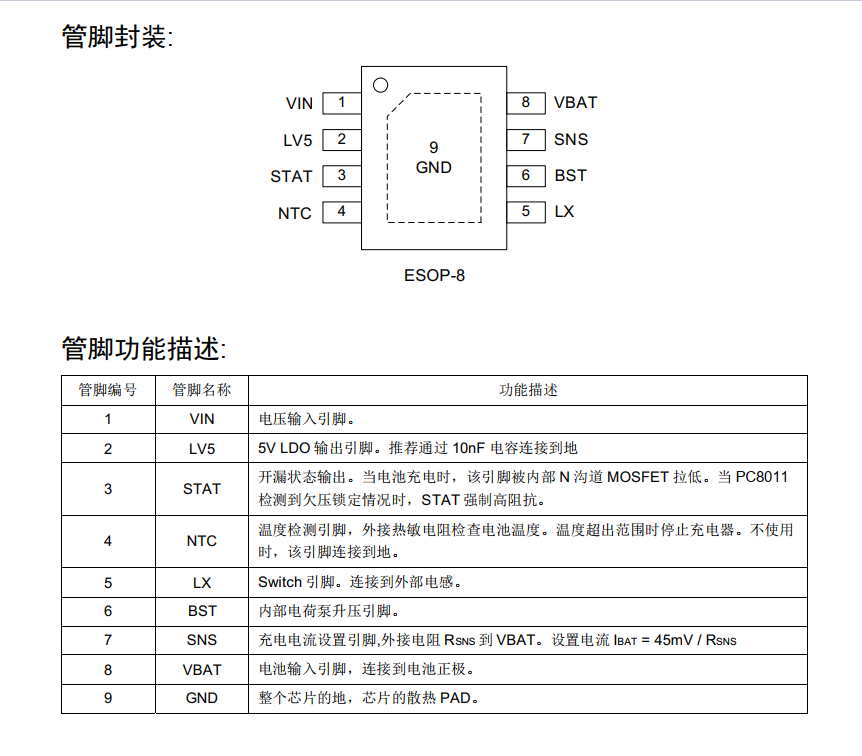

?提供 ESOP-8封裝
應用:
?電子煙
?便攜式媒體播放器
?無線電話和智能手機
?便攜式鋰電池筆記本
?電動工具
