隨著萬物互聯愿景的持續推進，通信終端的部署場景正快速向森林、沙漠、遠洋、極地等人口稀疏甚至無人區域延伸。

盡管地面通信網絡依托高密度基站建設，已實現約95%的人口覆蓋率，但其覆蓋能力本質上仍受制于人口分布與基礎設施條件，難以在上述區域?qū)崿F(xiàn)直接、連續的網絡連接，這也成為了制約物聯網規?；l(fā)展的重要因素之一。
在此背景下，具備全域覆蓋能力的衛星通信正逐漸成為地面網絡的重要補充。衛星通信不依賴傳統的地面基站設施，能夠直接覆蓋傳統通信網絡難以觸達的區域，與低功耗廣域物聯網技術相結合，可在成本、功耗與覆蓋能力之間實現有效平衡。

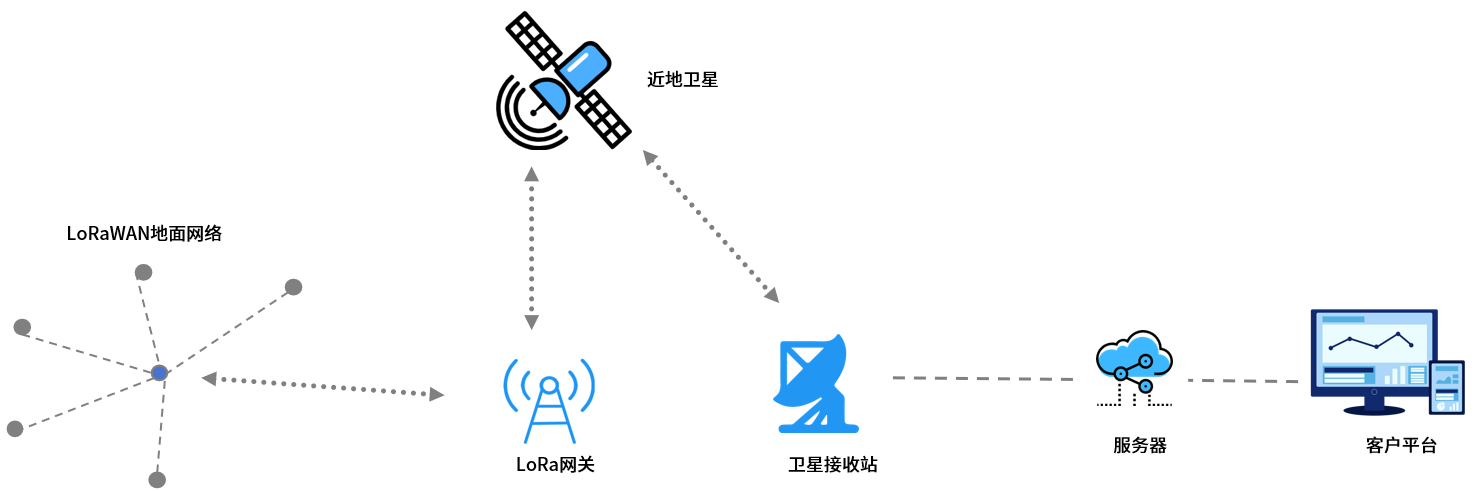

例如， LoRaWAN衛星通信方案通過引入基于LR-FHSS（長距離跳頻擴頻）的低軌衛星直連技術，就能夠在保持低功耗、低速率特性的同時，實現空天地一體化的物聯網通信體系，可廣泛適用于資產追蹤、環境監測及海事航運等應用場景。

RFM92LR正是在上述應用需求背景下推出的一款低功耗LoRa模塊。該模塊由華普微基于LR1121芯片自主研發，面向廣域物聯網及衛星通信場景，在頻段支持、功耗控制與通信靈活性等方面都進行了針對性的優化。

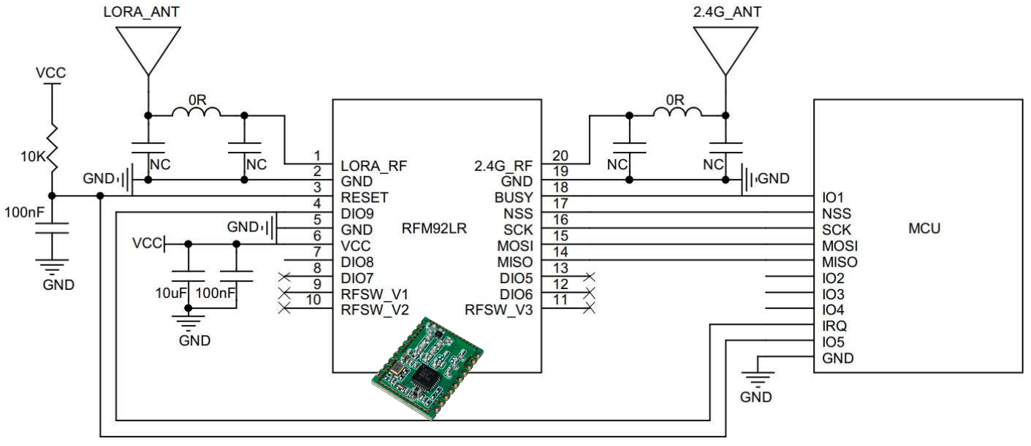

RFM92LR——典型應用電路

在頻段架構設計上 ，RFM92LR覆蓋Sub-GHz和2.4GHz的ISM頻段，以及衛星S波段，并支持靈活切換發射頻段，可有效簡化硬件結構，提高系統集成度和成本效益。

同時，RFM92LR還兼容LoRa、(G)FSK 調制方式及Sigfox協議，能夠適應不同區域的頻譜環境和多樣化的應用需求。

RFM92LR覆蓋的S-Band頻段位于UHF與微波頻段之間，兼具較好的傳播距離與穿透性能，同時包含衛星通信常用頻率范圍，可為低軌衛星物聯網應用提供良好的物理層支持，能夠在遠程和復雜環境下實現穩定、可靠的數據傳輸。

在運行功耗方面 ，RFM92LR可根據具體需求靈活調節發射功率（13dBm、14dBm與22dBm），發射電流低至28mA @13dBm 2.4G、30mA @14dBm Sub-1G、110mA @22dBm Sub-1G；接收電流低至6.8mA（2.4GHz模式）、8mA（Sub-GHz模式）。

此外，RFM92LR的休眠電流僅為1μA，可為傳感器等長續航應用場景提供有力支撐。

在傳輸速率方面 ，針對不同場景需求，RFM92LR可提供靈活的數據傳輸速率選擇（最大速率：62.5kb/s@LoRa Sub-1G、101.5kb/s@LoRa 2.4G、300kb/s@GFSK），并能合理優化網絡資源，提高物聯網通信系統的穩定性，進一步增強其信號的抗干擾能力。

在接收靈敏度方面 ，當RFM92LR的通信帶寬為125KHz、擴頻因子為SF12時，實測接收靈敏度低至-138dBm（Sub-GHz頻段）。

該特性保證了信號的可靠接收，有效解決了物聯網設備在廣域覆蓋下信號穩定性方面的難題。

在硬件設計方面 ，RFM92LR內置32MHz無源晶振，確保了時鐘信號的穩定輸出，為模塊的正常運行提供了可靠的時鐘基準。

RFM92LR還采用了Sub-GHz/2.4GHz雙天線接口設計，方便用戶根據實際應用場景和需求，靈活選擇使用Sub-GHz頻段或2.4GHz頻段進行通信。

此外，RFM92LR模塊還在安全性與標準兼容性上做了充分考量，全面符合LoRa聯盟定義的LoRaWAN標準規范，支持業界主流的AES-128加密/解密算法，并嚴格遵循聯盟規范處理DevEUI、JoinEUI等核心設備身份參數，確保設備在LoRaWAN生態中具備可靠的互操作性與合法身份。
