近日，一站式IP和芯片定制賦能型領軍企業——芯動科技宣布，與國內全棧網絡通信芯片和解決方案提供商——雄立科技攜手合作的高性能100G網絡通信芯片，一次流片成功，實現規?；慨a(chǎn)商用。這不僅是其高端SerDes技術體系與先進工藝落地能力的有力佐證，更彰顯了芯動在高速Serdes IP領域, 從成熟工藝到先進FINFET的全棧技術實力。芯動科技不僅在28/22/12nm提供PCIe4/ETH/USB/SATA combo PHY 低成本解決方案，也提供PCle5/25G ETH/204B/C Como PHY等高性能產品，支持光和電平臺，更前瞻性推進64G/112G/224G 高速SerDes，形成覆蓋低中高端的全系列產品矩陣，全面支持PCIe6.0/CXL3.0/UALink 等主流協議，為高性能計算、AI芯片、自動駕駛等高端場景提供核心支撐。

尖端技術布局：芯動高速SerDes IP

引領行業商用突破

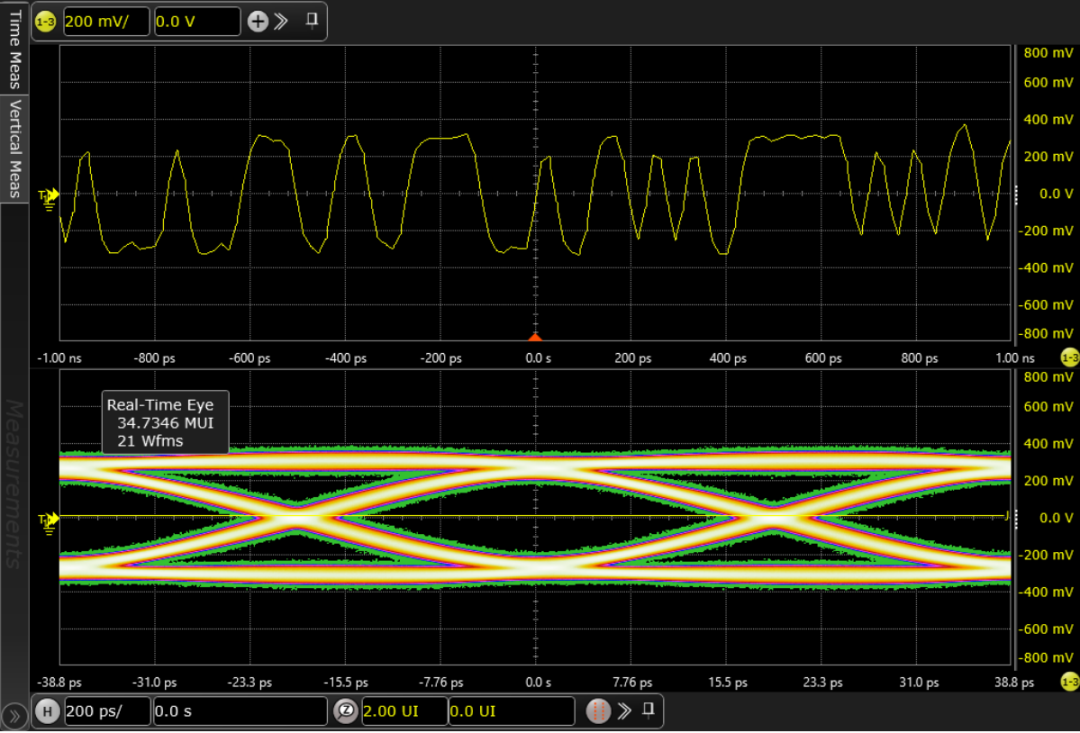

芯動科技持續深耕一站式高速接口IP領域近20年，覆蓋從1G/10G/25G/56G/64G到112G/224G各類型SERDES, 始終以技術前瞻性布局構建競爭壁壘。芯動高端SerDes IP覆蓋全球主流工藝，采用先進混合模擬信號架構，在信號完整性、功耗控制與穩定性上實現多重突破，可輕松適配大型交換、長鏈路(Long Reach)跨背板的復雜應用環境。芯動在TSMC/SMIC28/22nm, UMC28/22 等平面工藝下首發多年，率先推出支持單lane高達28Gbps傳輸速率Serdes IP，并支持眾多客戶規模量產。采用先進的自適應均衡(CTLE+DFE)技術與溫度補償技術實現-40c-125C 寬溫范圍內100+通道25G+ 高速信號并發傳輸，實測誤碼率(BER)穩定優于1e-15，完全滿足長距離傳輸和大型交換可靠性需求。依托與頂尖企業的深度合作，芯動和量產客戶通過專業測試設備完成全場景驗證，確保IP在極端工況下仍能保持最優性能，構建起“技術研發-場景驗證-性能優化”的完整技術閉環。

全工藝貫通：先進節點突破構筑核心壁壘

工藝節點的突破能力是SerDes IP廠商的核心競爭力，芯動科技在先進工藝布局上始終走在IP廠商前列，已實現從130nm到28/22成熟工藝，到12至3nm尖端finfet工藝的全節點覆蓋，且所有高端SerDes IP均在28/22/14/12nm/8nm/7nm/6nm/5nm/4nm/3nm工藝上完成開發驗證并實現客戶授權量產，成為全球少數打通多廠商先進工藝鏈路的IP企業。在國際工藝領域，芯動是臺積電、三星、格芯等頂尖代工廠的官方技術合作伙伴，其SerDes 系列IP在性能表現與國際頭部廠商持平，面積更優，配置更靈活，非常便于集成和使用;在國產中芯和華力工藝領域，芯動率先在28/22/12nm工藝上完成SerDes 系列IP授權量產，更助力7nm芯片量產，為國產化芯片自主可控提供可靠保障。

多元場景落地：從國產領軍邁向全球標桿

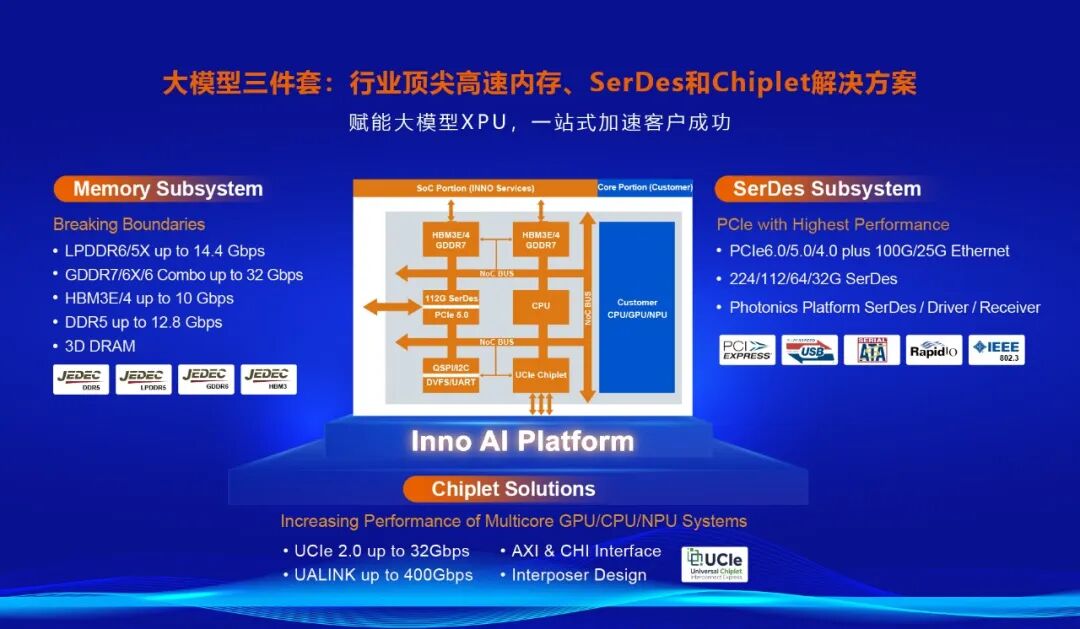

量產能力與高端場景落地案例，是芯動先進工藝與SerDes技術實力的直接印證。依托高性能計算“三件套”IP解決方案(高端DDR系列、Innolink Chiplet系列、高速SerDes系列)，芯動已為全球超300家客戶提供定制化服務，覆蓋AI主控、網絡交換、存儲控制器等高端芯片領域。值得一提的是，芯動科技的SerDes技術創新，這兩年取得了顯著成果，架構PPA與交付質量得到大幅提升;公司聚焦高端224G SerDes領域深耕細作，加之新架構研發取得關鍵性突破，使得SerDes產品的性能、可靠性實現質的飛躍，為各類高端場景應用筑牢了性能根基。其高端SerDes IP與自主研發的Innolink Chiplet技術協同發力，構建起Chip-to-Chip & Die-to-Die全鏈路互連解決方案，可突破單芯片性能極限，為AI芯片突破“內存墻”提供關鍵支撐，該方案已在先進工藝上成功量產，具備低延時、高帶寬密度的核心優勢。芯動憑借全工藝自主可控能力，在同等性能表現下可幫助客戶大幅降低成本，同時縮短研發周期，成為國產化替代浪潮中的核心力量。

面對生成式AI驅動的224G及更高速率SerDes技術演進趨勢，芯動科技已提前布局64/112G/224G SerDes，并計劃拓展至400G/800G高端芯片領域，持續推動國產網絡芯片向高速率、高性能升級，從“國產IP領軍者”向“全球高速接口技術標桿”邁出堅實的步伐。

芯動科技(Innosilicon)是一站式IP和GPU領軍企業，在計算、存儲、連接三大賽道具備核心競爭力，擁有全套高速接口IP，以及先進工藝SoC體系架構和GPU內核創新能力，提供跨全球各大工藝廠(臺積電/三星/中芯國際/格芯/聯華電子/英特爾/華力)從55納米到3納米全套高速IP核以及定制芯片解決方案。公司成立于2006年，已賦能全球數百家知名客戶，授權逾100億顆高端SoC芯片進入規模量產，擁有100%成功率以及過十億顆FinFET定制芯片成功量產的驕人業績。在北京、武漢、珠海、蘇州、西安、上海、深圳、大連、成都等地均有研發中心，擁有完備的研發和質量管理體系，一站式提供從規格到量產的全套解決方案。
