無繩電動工具日益普及，卻面臨續航短、動力弱的核心挑戰。關鍵時刻的“罷工”或高負荷下的“疲軟”，背后是電池管理、電機控制與功耗設計的復雜博弈。

東芝憑借其深厚的半導體技術底蘊，推出了針對無繩電動工具的方案，旨在從芯片層面系統性解決這些難題，為新一代無繩電動工具注入強勁“芯”動力。

如何釋放“能量牢籠”中“猛獸級性能”？

無繩電動工具的核心挑戰，是在有限的電池容量下實現性能最大化。電能必須在驅動、控制、傳感與保護電路間高效分配。這帶來三大關鍵挑戰：

一是功耗與效率，需最大化每一瓦電能的利用以延長續航；

二是動力與尺寸，需在緊湊空間內實現高功率密度輸出與精準控制；

三是可靠與安全，必須確保系統在沖擊、堵轉、高溫等復雜工況下穩定運行，并全面保護電池與電路。

圍繞這三個核心，東芝提供了一整套半導體解決方案。

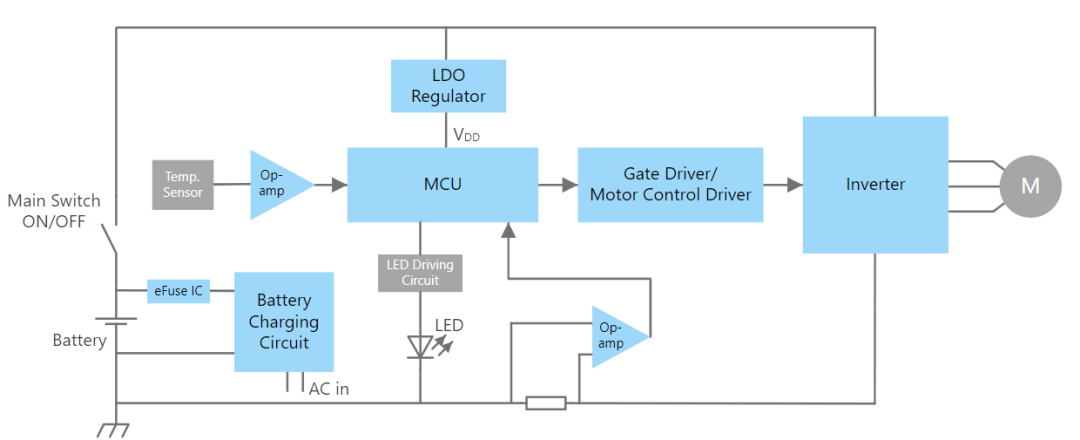

無繩電動工具解決方案系統框圖

如何將每一分電力都轉化為澎湃扭矩？

電機是無繩電動工具的“心臟”。東芝為不同類型的電機提供了優化的驅動方案。

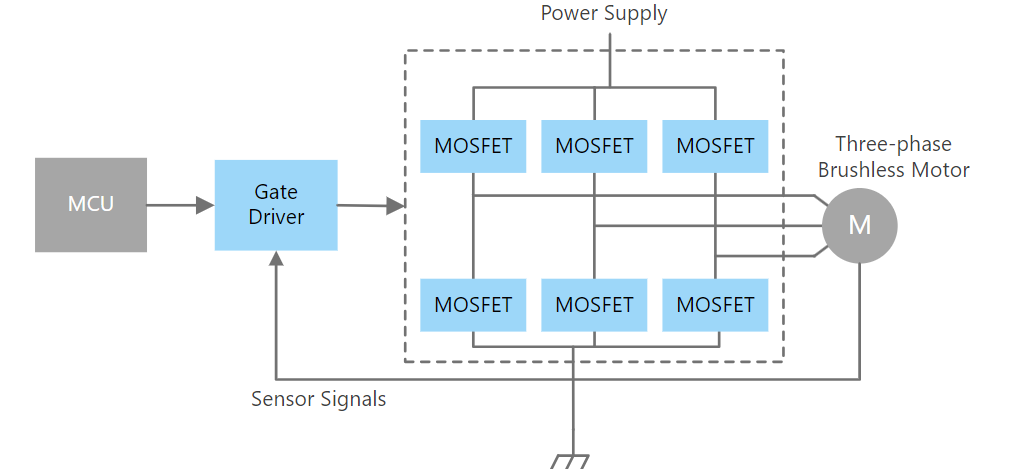

為簡化直流無刷電機（BLDC）驅動設計，方案使用東芝TB67Z833SFTG預驅IC，單片集成3相半橋柵極驅動器可直接驅動外部MOSFET，顯著精簡外圍電路。其寬電壓支持（8V-75V）與強大驅動能力，能輕松應對啟動大電流沖擊。

高性能功率MOSFET（如TPWR6003PL）擁有極低導通電阻和優異散熱特性，通過大電流時自身損耗更小、發熱更低，能將更多電能用于驅動電機，提升整體效率與功率密度。

Q

那么，對于成本敏感或結構簡單的有刷電機，如何實現可靠控制呢？

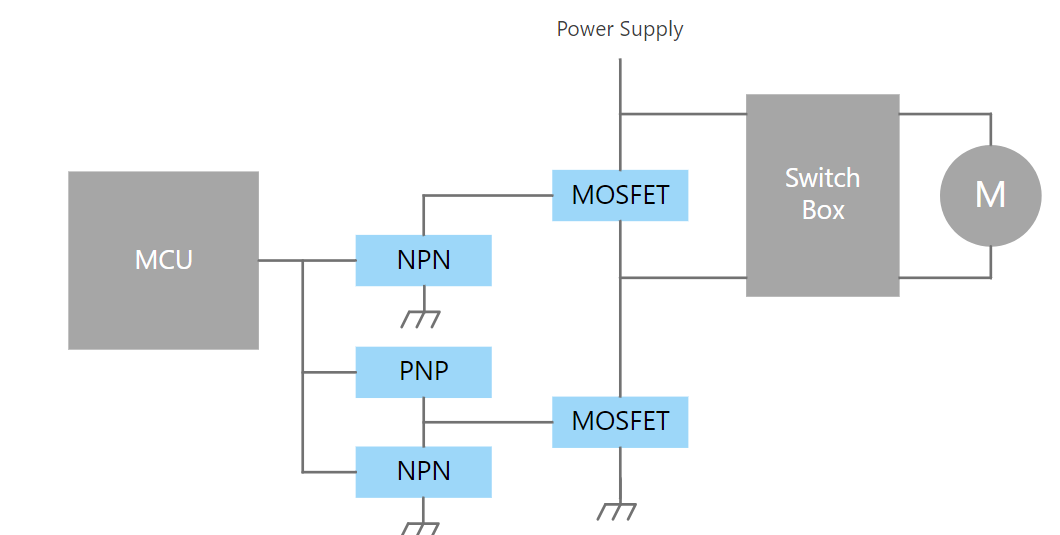

東芝的答案是：對于直流有刷電機／機械開關電機驅動，使用柵極驅動雙極晶體管（如-50V高壓和-200mA電流能力的TMBT3906）。

A

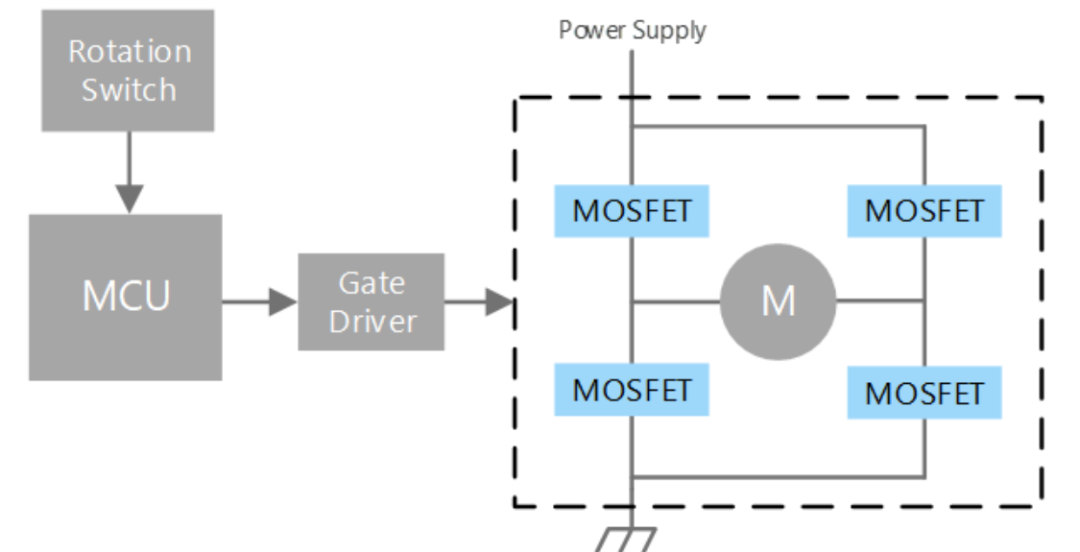

而對于直流有刷電機／MOSFET開關電機驅動，則采用帶旋轉開關功能的有刷電機H橋驅動電路，使用MOSFET使用上述TPWR6003PL等來實現。

如何讓工具更“聰明”又穩定？

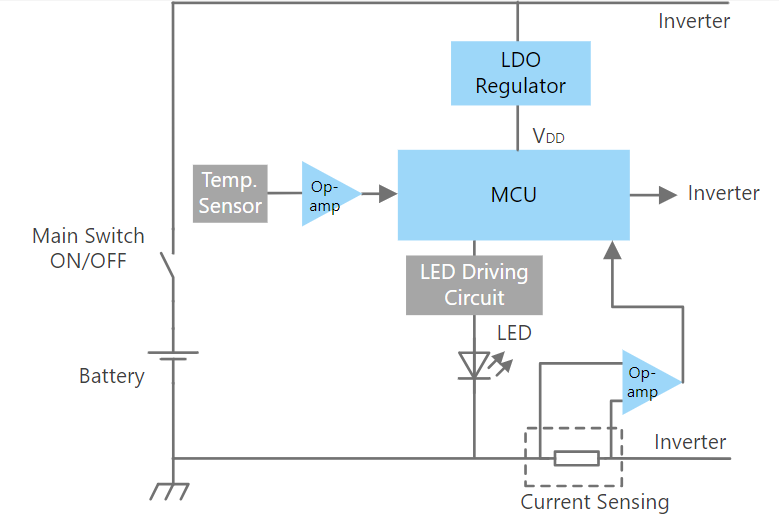

工具的控制單元（MCU）及其周邊電路如同“神經系統”，需要精準、快速且抗干擾。為此，主控MCU需要兼具強大算力與豐富外設，且專為電機控制優化。

東芝TXZ+族，特別是TXZ+4A系列MCU，基于Arm Cortex-M4內核，主頻高達200MHz，并內置硬件浮點運算單元（FPU）。這使其能夠快速執行復雜的電機控制算法（如FOC），實現平滑啟動、高效運行和快速響應。

工具運行時電機產生強烈電磁干擾，東芝TC75S67TU是一款超低噪聲、低功耗的單運算放大器，能夠從嘈雜的背景中準確提取并放大來自電流檢測電阻、位置傳感器等的微弱信號，為MCU提供“清澈”的反饋數據，實現精準控制。

為MCU供電的電源需要高抗干擾、快速響應。東芝TCR1HF系列LDO專為嚴苛環境設計，具有高壓輸入能力、低靜態電流和快速負載瞬態響應。當電機啟動導致電壓波動時，它能迅速穩住MCU供電電壓，防止系統復位或誤操作，同時其過流和熱保護功能也為MCU提供了額外安全保障。

如何保障能量源泉的安全與高效？

電池是無繩電動工具的“能量倉庫”，其充電與管理至關重要。

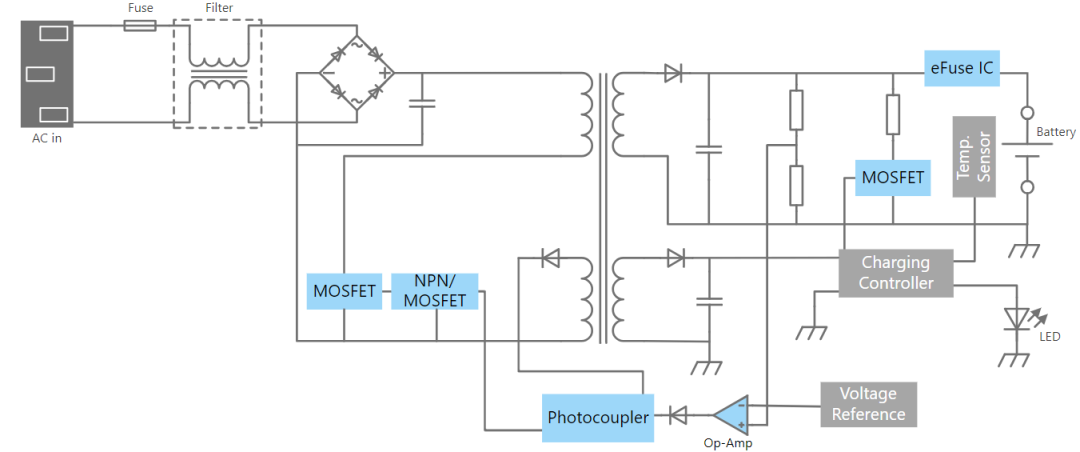

為了使AC-DC充電電路實現高效轉換，在充電器的初級側，東芝DTMOSⅣ系列MOSFET（如TK12A60W）憑借其低導通電阻和易于驅動特性，有助于構建高效、發熱低的開關電源，縮短充電時間。

信號傳輸需要進行安全隔離。東芝光耦TLP383提供高達5000Vrms的電氣隔離，并能在寬溫范圍內穩定工作。它能安全地將充電器初級側的控制信號傳遞到次級側，同時確保人身安全，滿足安規要求。

傳統的熔斷保險絲是一次性的，而方案中使用的東芝TCKE8xx系列eFuse IC是一款可復用的智能保護開關。它可以精確設定過流保護閾值，提供過壓鉗位、短路保護、防反接、緩啟動（壓擺率控制）等全面功能。當故障排除后，系統可自動或手動恢復，極大提升了系統的可維護性和用戶體驗。

一站式高可靠解決方案

東芝為無繩電動工具提供的一站式半導體解決方案，集高效電機驅動、精準控制核心與智能電源管理于一體。通過融合低功耗設計、高性能器件及系統級思維，助力制造商突破續航與動力瓶頸，打造更持久、強韌且安全的下一代產品。
