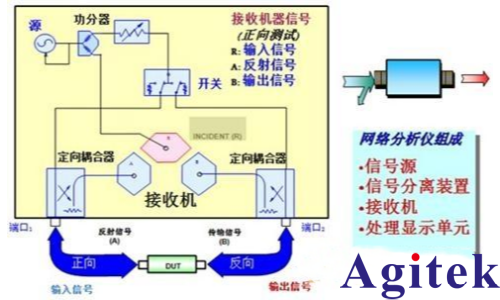

E5092A 是一款可配置的多端口測試儀，專為與4 端口矢量網絡分析儀（如 E5070B/E5071C/E5080A）配合使用而設計，能夠擴展端口數量并簡化復雜多端口器件的測試流程。可提供高達 20 GHz 的完整多端口解決方案。這種強大的組合適用于測試多端口設備，例如蜂窩手機的前端模塊 （FEM）、WLAN 應用或其他通用多端口設備，靈活的配置能力可實現開關矩陣的定制。該測試儀可與 Measurement Wizard Assistant （MWA） 軟件 （E5071C-790） 配合使用，簡化復雜的多端口測試設置并提高測試站的效率。

基礎配置與連接
硬件連接
ID 設置通過 E5092A 后面板的 ID 位開關為每臺設備分配唯一 ID（例如 0 或 1），確保多臺設備同時連接時能被準確識別。
USB 連接使用 USB 電纜將 ENA 網絡分析儀與 E5092A 連接，最多支持一臺 ENA 控制兩臺 E5092A。
軟件配置
在 ENA 的固化軟件（版本需 ≥9.10）中，進入[System] → [Multiport Test Set Setup]菜單，選擇對應 ID 的 E5092A 作為 Test Set 1 或 Test Set 2，并啟用[Control]功能鍵激活控制功能。
核心功能與操作
端口擴展能力
單臺 E5092A 支持10 端口全交叉測量或最多 22 個端口的測量，結合 ENA 可實現40 端口測量（需兩臺 E5092A）。
適用于多端口器件測試，如手機射頻前端模塊（FEM）、WLAN 設備等。
溫度控制與穩定性
內置溫度控制功能，確保測量穩定性，尤其適用于高精度場景。
內置直流源
支持有源多端口器件的控制，例如通過直流偏置調節器件性能。
測量向?qū)е郑∕WA）軟件
配合 MWA 軟件（需特定授權，如 E5071C-790），可快速配置開關矩陣、生成測試腳本，顯著提升測試效率。
應用場景示例
無線通信器件測試如 WLAN 模塊的多端口隔離度、回波損耗測量。
射頻前端模塊（FEM）驗證同時監測多個射頻端口的性能參數。
高密度開關矩陣測試?yán)?E5092A 的靈活配置能力，模擬復雜信號路徑。
注意事項
兼容性僅支持與 4 端口 ENA 系列（如 E5070B/E5080A）配合使用。
固件版本確保 ENA 固件版本 ≥9.10 以支持多臺 E5092A 控制。
散熱與維護長時間高負載運行時需注意散熱，定期校準以保證測量精度。
通過上述配置與功能，E5092A 能夠顯著擴展網絡分析儀的端口能力，適用于研發、生產等多場景的高效測試需求。
測試實列
本實例中的被測件是一個多端口（SP9T）開關，它通常安裝在具有多頻帶功能的蜂窩手機中。連接的被測件輸出端口由 4 位邏輯控制信號來決定，以控制輸入（Vc1 至 Vc4）。電源電壓加到被測件的 Vdd 引腳。E5092A可配置的多端口測試儀所提供的直流控制電壓和電源電壓可通過前面板的控制線連接器來施加。

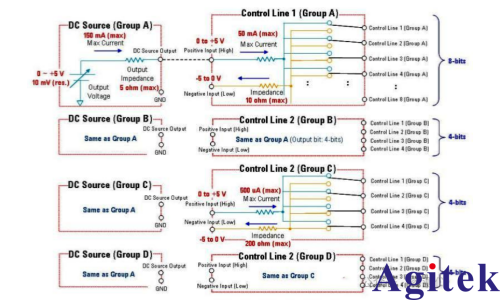

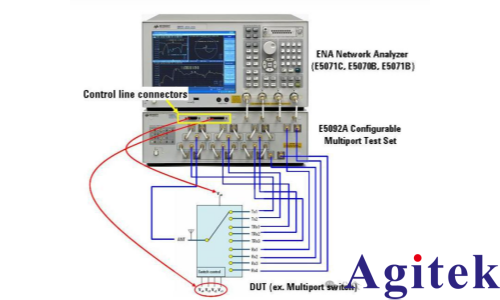

圖 1 - SP9T 多端口開關的測量設置E5092A 可配置的多端口測試儀控制線功能圖 2 是 E5092A 中控制線的方框圖。該測試儀擁有內部直流電源，能夠在控制線連接器的直流電源輸出引腳輸出 4 組不同的直流電壓（A 組至 D 組）。（圖 3）圖 2 - E5092A可配置的多端口測試儀中控制線的方框圖圖 3 –直流控制線連接器的引腳分配：D-sub 15引腳（左）D-sub 25引腳（右）通過使用多路分離器，正直流電壓（0 － +5 V）和負直流電壓（-5 － 0 V）分別通過“正極輸入”引腳和“負極輸入”引腳傳送到控制線的輸出端，為被測件的控制位提供高直流信號或低直流信號?？刂凭€的直流電源電壓和輸出位（高或低）可通過 ENA 固化軟件來設置（圖 4）。圖 4 – 使用 ENA 固化軟件來設置直流電源電壓和控制線
測量步驟
第 1 步（針對電壓輸入連接直流電源和接地引腳）
將“直流電源”和“接地”引腳分別連接到 E5092A可配置的多端口測試儀的控制線連接器的“正向輸入”引腳和“負向輸入”引腳（圖 5）。A 組內部直流電源的正向直流電壓可為被測件的電源引腳（Vdd）供電；B 組內部直流電源的正向直流電壓（“高”）或“接地”端的0 V （“低”）電壓可為被測件的 4 位控制引腳供電。

圖 5 – 控制線連接器的直流電壓連接
第 2 步（設置直流電源電壓）
為 A 組（為 Vdd 供電）和 B 組（為 Vc1 至 Vc4 供電）內部直流電源設置直流電壓。.可通過 ENA 固化軟件來設置電壓：
[System] > [Multiport Test Set Setup] > [Test Set 1] > [Control Line A （or B）] > [DC Source] （V）
第 3 步（設置控制位）
選擇要求的控制位（高或低）以改變被測多端口開關的射頻輸出端口?？赏ㄟ^ ENA 固化軟件來設置控制位：
[System] > [Multiport Test Set Setup] > [Test Set 1] > [Control Line A （or B）] > [Line n] （“高”或“低”）
注：您可以選擇 E5092A 的內部直流電源，也可以選擇外部電源來為控制線連接器提供正向輸入。如果控制被測件需要使用負向電壓（-5 － 0 V），則要求使用外部電源。（圖 6）
