【前言】

小華半導體數字電源算法配置工具（DPACT）是一款基于公司豐富參考設計方案，專為電力電子控制算法開發而設計的圖形化開發工具。該工具深度集成XHCODE底層配置環境，支持用戶以圖形化方式，快速在現有參考設計算法基礎上完成定制化開發，高效生成符合項目需求的算法程序；用戶幾乎不需要懂電力電子算法、顯著降低開發門檻、縮短產品上市周期、既提升開發效率又提升電源轉換效率。

1.DPACT特色與優勢

多樣化拓撲支持與代碼快速生成：依托小華持續更新的參考設計方案庫，支持多種電源拓撲結構，可一鍵生成基礎控制代碼，大幅提高開發效率。

智能化元器件設計與選型輔助：根據用戶輸入的系統規格（SPEC），自動分析并提供關鍵元器件（如功率器件、電感、電容等）的設計參數與選型建議，供客戶參考。

靈活可配置的硬件接口管理：支持PWM輸出、電壓電流采樣、保護信號等控制器接口的圖形化配置與快速調整，輕松適配不同硬件設計。

可視化控制參數調試優化：提供PI調節器參數、保護閾值、調制參數等核心控制變量的直觀修改界面。

分階段程序開發與測試支持：針對產品開發不同階段（如驅動測試、開環驗證、閉環運行）提供對應的程序模板與測試模式，實現漸進式開發與調試。

底層功能配置擴展：依托XHCODE生態系統，可靈活添加和配置基礎外設功能，如通用IO、擴展ADC采樣、UART/I2C/SPI通信等，滿足系統集成需求。

2.DPACT界面介紹

以下為您介紹基于DPACT平臺首推的DAB參考設計及其圖形化工具。平臺的其他參考設計也正在加緊開發中，敬請持續關注。

2.1 主界面介紹

DPACT主界面如圖1?1，DPACT上方設有不同功能的選項卡，方便客戶從拓撲選擇、硬件設計、接口配置以及控制參數修改的全流程設置，配置完成后，可自動生成符合項目SPEC的算法程序。各選項卡功能如下：

方案拓撲選擇：該選項卡提供小華現有數字電源參考設計方案拓撲，用戶可選擇感興趣或目標拓撲并了解參考設計資料；

規格參數：用于輸入客戶目標規格參數，默認顯示參考設計的規格參數；

硬件參數：輸入關鍵硬件元器件參數，默認顯示參考設計的硬件參數；

MCU接口匹配：配置MCU關鍵接口分配，默認顯示參考設計的接口配置；

控制參數匹配：設置關鍵控制和保護參數，默認顯示參考設計的控制參數

其它參數匹配：選擇目標功能程序，控制中斷源以及相關程序路徑選擇，默認顯示參考設計配置參數；

圖1?1DPACT主界面

2.2DAB配置示例

2.2.1方案拓撲選擇界面

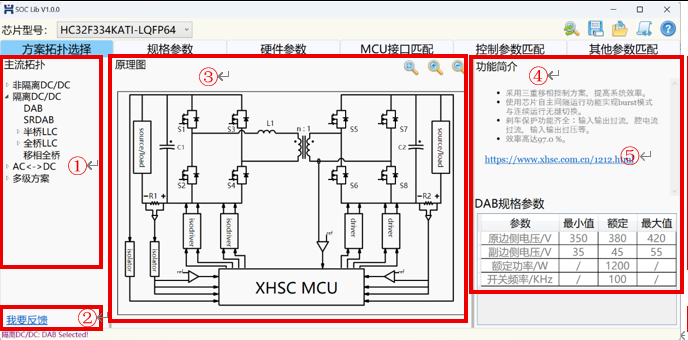

用戶可以通過“主流拓撲①”界面選擇符合需求的拓撲，主要分成四大類：非隔離DC/DC，隔離DC/DC，AC<->DC和多級方案；如果沒有符合要求的拓撲方案，可以通過“我要反饋②”向小華反饋需求。

用戶如果需求雙向隔離型DC/DC應用，則可以選擇隔離DCDC下的DAB拓撲，單擊“DAB”后，右側“原理圖③”和“功能簡介④”顯示選擇的“DAB”參考設計原理圖，規格參數和功能簡介，如果想要詳細資料可以點擊官網鏈接⑤。

2.2.2規格參數界面

選擇意向方案拓撲后，單擊“規格參數”選項卡，進入規格參數界面，規格參數界面默認參數為原參考設計參數，如圖1?2為DAB拓撲下的規格參數輸入，用戶可根據需求SPEC修改“輸入條件①”中有數字的部分，②中的原副邊UI曲線會隨之修改，并給出關鍵元器件和參數的計算結果③，包括變壓器和電感參數，以及功率器件應力等。

圖1?2規格參數界面

2.2.3硬件參數

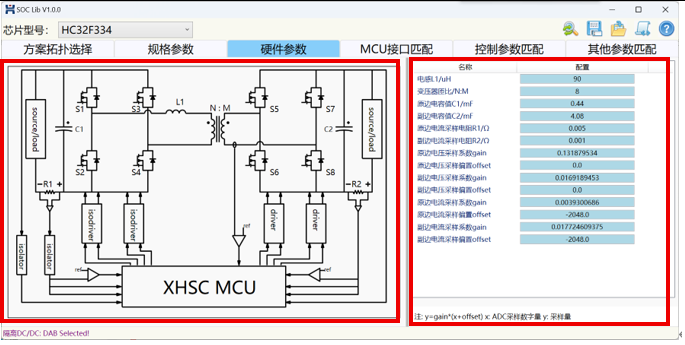

完成規格參數輸入后，單擊規格“硬件參數”選項卡，進入硬件參數輸入界面，該界面輸入程序中需要用到的硬件參數，默認參數為參考設計采用的硬件參數，如圖1?3為DAB拓撲硬件參數界面，界面左側為原理框圖，并標出參考設計關鍵硬件元器件標號，用戶需將實際使用的參數填入右側的對應參數框中，包括磁性元器件參數和采樣校準系數。

圖1?3硬件參數界面

2.2.4MCU接口匹配界面

選取“MCU接口匹配”界面選項卡，左側為參考設計硬件拓撲，右側為MCU與硬件重要接口配置選擇界面，界面默認配置為參考設計硬件接口。該選項卡主要配置MCU硬件接口，包括采樣接口，PWM發波接口，保護輸入接口和PWM死區等，該界面修改的底層配置會在XHCODE中作相應修改。如圖1?4所示為DAB參考設計的MCU與硬件主要接口配置，用戶可根據實際原理圖修改硬件接口，快速適配硬件電路與控制器資源。

圖1?4MCU接口匹配

2.2.5 控制參數匹配界面

選取“控制參數匹配”界面選項卡，界面左側為系統控制框圖，右側可設置控制參數，默認參數為參考設計控制參數，包括控制環路參數，保護參數以及控制閾值等。如圖1?5所示為DAB拓撲控制參數設置，用戶可根據SPEC和實際需求對應修改，參數修改后會在程序中作對應修改。

圖1?5控制參數匹配界面

2.2.6 其他參數匹配界面

選取“其它參數匹配”選項卡，該選項卡主要分為三個部分：程序功能選擇，控制中斷選擇和工程配置保存路徑；程序功能可選驅動測試程序，開環測試程序或閉環測試程序，同時可選擇脈沖發波中斷個數限制功能，以及發波個數設置，幫助客戶進行系統測試。如圖1?6。

工程配置需配置兩個路徑，一個是工程保存路徑，另一個是驅動庫DDL位置，DDL庫可在小華半導體官網下載（HC32F334-小華半導體有限公司）。

圖1?6其它參數匹配界面

3.總結

小華半導體DPACT是一款面向數字電源開發的圖形化算法配置工具。它基于豐富的參考設計方案，與XHCODE深度集成，支持用戶通過可視化界面快速完成算法定制與參數調試，一鍵生成控制代碼，大幅降低開發門檻、提升設計效率。

該工具提供拓撲選擇、硬件設計輔助、接口配置、參數可視化調試等全流程支持，并可根據開發階段靈活適配測試需求，幫助工程師高效實現從設計到驗證的完整閉環。

更多信息歡迎參考DPACT用戶手冊、安裝后即可查看詳細用戶手冊，工具下載鏈接如下https://oss-nc-beijing-2.cecloudcs.com/doc-xh/XHSC%20XHCode%20V1.10.2%20Setup.zip。
