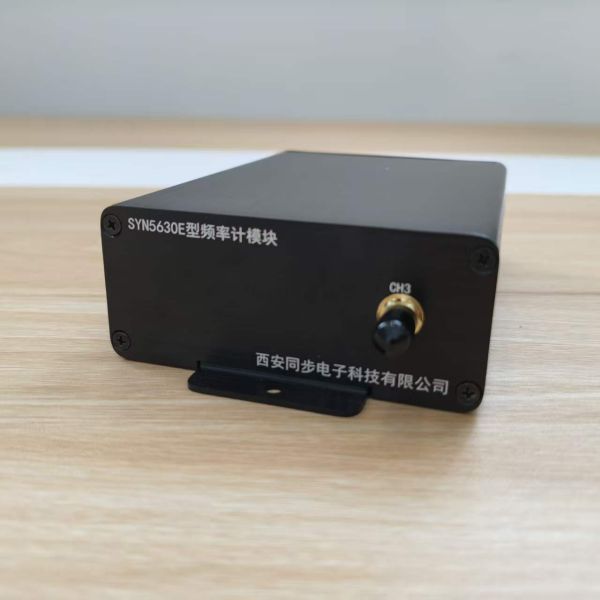

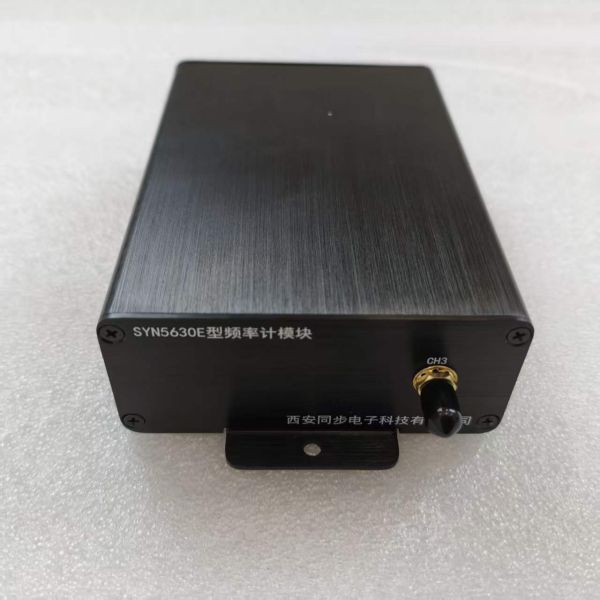

在時間頻率、衛星導航和電子測量領域，頻率計模塊是精準 “捕捉” 信號頻率的核心工具。它的性能直接決定了測量結果的可靠性，而讀懂其關鍵技術指標，是選型和應用的關鍵。下面我們以西安同步電子科技的 SYN5630E 型頻率計模塊為例，逐一拆解這些核心指標的含義與價值。

一、頻率范圍：決定 “能測什么”

指標定義：頻率范圍指模塊能夠準確測量的信號頻率區間，是頻率計最基礎的能力邊界。

同步天下牌的SYN5630E型頻率計卡表現：基礎型號頻率范圍為 10Hz ~ 350MHz，通過選件可擴展至 40GHz(甚至更高)。

低頻段(10Hz 起)：滿足工業控制、通信基帶等低頻信號測量需求，避免因下限過高而遺漏關鍵信號。

高頻擴展(最高 40GHz)：適配 5G/6G 通信、雷達、衛星導航等高頻場景，覆蓋從民用到軍工級的應用。

選型提示：優先匹配被測信號的頻率區間，避免 “大材小用” 或 “能力不足”。

二、通道數：決定 “同時測多少”

指標定義：通道數指模塊可獨立測量的信號輸入路數，直接影響多任務測試效率。

小型頻率計SYN5630E 表現：標配 1 通道，可選雙通道(CH1+CH2)或雙通道 + CH3 高頻通道。

單通道：適合單一信號監測，成本低、結構簡單。

雙通道：可同時對比兩路信號頻率差、相位差，適用于同步系統驗證(如衛星導航接收機測試)。

三通道(含高頻)：兼顧中低頻與高頻信號，滿足復雜系統的多維度測量需求。

應用價值：多通道設計可減少測試設備數量，提升自動化測試系統的集成度。

三、分辨率與讀數速率：決定 “測得多細、多快”

指標定義：分辨率是頻率測量的最小可分辨變化量;讀數速率是每秒最大測量次數，二者共同決定動態測量能力。

SYN5630E 表現：最高分辨率 12 位 / 秒，1 秒最快 15000 個讀數，時間間隔分辨率可選 100ps/50ps/20ps。

解讀：

12 位 / 秒分辨率：意味著在 1 秒閘門時間下，頻率測量精度可達 10?12 量級，能捕捉到極細微的頻率漂移(如原子鐘的短期穩定度變化)。

15000 次 / 秒讀數速率：單次測量周期最短約 66.7μs，可實時跟蹤快速跳頻信號(如跳頻通信、脈沖雷達)，避免遺漏瞬態變化。

時間間隔分辨率(20ps)：適用于高精度時間同步、雷達脈沖測距等場景，分辨率越高，時間測量的 “刻度” 越精細。

權衡關系：分辨率與讀數速率往往相互制約 —— 追求更高精度需延長閘門時間，會降低讀數速率;反之，高速測量可能犧牲部分精度。

四、頻率計模塊輸入特性：決定 “信號兼容性”

指標定義：輸入特性包括阻抗、耦合、靈敏度、最大輸入電平等，決定模塊對不同信號的適配能力。

SYN5630E 表現：阻抗 1MΩ/50Ω，耦合 AC/DC，最小靈敏度 50mVrms，最大輸入電平 + 20dBm，100kHz 低通濾波器可選，衰減 x1 或 x10。

解讀：

阻抗匹配：1MΩ 適配通用測試場景，50Ω 適配射頻同軸系統，避免因阻抗不匹配導致信號反射失真。

耦合方式：AC 耦合隔離直流分量，適合交流信號測量;DC 耦合可捕捉包含直流偏置的信號(如調制信號)。

靈敏度與輸入電平：50mVrms 的最小靈敏度可捕捉微弱信號，+20dBm 的最大輸入電平可承受大功率信號，配合衰減器(x10)進一步擴展高壓測量范圍。

濾波器作用：100kHz 低通濾波器可濾除高頻噪聲，提升低頻信號測量的信噪比，減少誤觸發。

五、時基與閘門時間：決定 “測量基準”

指標定義：時基是頻率測量的參考基準，閘門時間是單次測量的持續時長，二者直接影響測量精度。

SYN5630E 表現：標配 TCXO 溫補晶振(10MHz，初始準確度≤5E-7，老化率≤1E-6 / 年)，可選恒溫晶振(OCXO，初始準確度≤3E-8，老化率≤5E-10 / 天);閘門時間 1ms~1.5s(分辨率 1μs)，外部參考輸入 10MHz(0dBm~20dBm)。

解讀：

時基精度：TCXO 滿足工業級精度需求，OCXO 可達到實驗室級精度，老化率越低，長期測量穩定性越好。外部參考輸入可接入更高精度的原子鐘，進一步提升測量基準。

閘門時間：閘門時間越長，累計的信號周期數越多，相對誤差越小(如 1 秒閘門的精度遠高于 1ms 閘門);1μs 的分辨率可靈活調整測量時長，適配不同精度與速率需求。

精度公式：頻率測量相對誤差 ≈ 1/(閘門時間 × 被測頻率) + 時基誤差，可見閘門時間和時基是精度的核心支撐。

六、數據通信與軟件：決定 “易用性與集成度”

指標定義：通信接口和配套軟件決定模塊與上位機的交互能力，影響自動化測試的實現效率。

SYN5630E 表現：標配 TTL 串口通信，可選 RS232C/USB Type-C;配套 Windows 上位機程控軟件。

解讀：

通信接口：TTL 串口滿足基礎數據傳輸，RS232C/USB Type-C 可提升傳輸速率和兼容性，適配不同工控場景。

程控軟件：支持遠程配置、數據采集與分析，可無縫集成到自動化測試系統中，減少人工操作誤差。

應用價值：在批量測試、遠程監測等場景中，程控能力可大幅提升工作效率，降低人力成本。

七、環境與物理特性：決定 “應用場景邊界”

指標定義：環境特性和物理尺寸決定模塊在不同工況下的適應性，以及系統集成的靈活性。

SYN5630E 表現：工作溫度 0℃~+50℃，存儲溫度 - 30℃~+70℃，相對濕度≤90%(40℃);供電 5VDC±5%，功率小于 4W;尺寸 123×88×38mm。

解讀：

環境適應性：寬溫范圍可適應工業現場、車載等非理想環境，濕度指標保障高濕環境下的穩定運行。

低功耗設計：4W 的功耗適合嵌入式集成，避免因散熱問題影響系統穩定性。

緊湊尺寸：123×88×38mm 的體積便于嵌入到測試儀器、工控機等設備中，提升系統集成度。
