寬禁帶電力電子轉換半導體工業標準深度分析：JEDEC JC-70 委員會規程對SiC碳化硅器件壽命評估框架

隨著全球?qū)δ茉崔D(zhuǎn)換效率和功率密度要求的日益嚴苛，以碳化硅（SiC）和氮化鎵（GaN）為代表的寬禁帶（WBG）半導體已從實驗室研發邁向大規模工業應用 。寬禁帶半導體憑借其高擊穿電場、高飽和電子漂移速度以及優異的熱導率，正在電力電子領域引發一場革命，特別是在電動汽車（EV）、光伏儲能（ESS）以及高頻電源轉換器中展現出替代傳統硅（Si）基器件的巨大潛力 。然而，WBG 器件在展現卓越性能的同時，也引入了與硅基器件完全不同的物理退化機制。傳統的基于硅基半導體的可靠性評估標準，如早期的 MIL-STD 或 JEDEC 靜態應力測試，已無法全面覆蓋 WBG 器件在動態高頻工作條件下的潛在失效模式 。

在此背景下，JEDEC JC-70 委員會（寬禁帶電力電子轉換半導體委員會）應運而生。自 2017 年成立以來，該委員會致力于為 GaN（JC-70.1）和 SiC（JC-70.2）制定專門的工業標準 。通過密集發布 JEP194、JEP195 和 JEP200 等多項指南，JC-70 從物理本質出發，建立了一套涵蓋柵極氧化層完整性、參數漂移不穩定性以及動態能量損耗量化的全新科學框架 。這些標準不僅解決了 WBG 器件在任務關鍵型應用中的資質認證壁壘，更深刻地改變了工業界對半導體壽命預測的邏輯基礎。

JEP194：SiC MOSFET 柵極氧化層可靠性與穩健性的科學評估

柵極氧化層可靠性一直是 SiC MOSFET 商業化進程中的核心技術瓶頸 。盡管 SiC 器件通常采用與硅器件類似的二氧化硅（SiO2?）作為絕緣介質，但 SiC 的寬帶隙特征導致 SiC/SiO2? 界面的導帶偏移（Conduction Band Offset）遠小于 Si/SiO2? 界面，這使得電子更容易通過 Fowler-Nordheim（FN）隧道效應進入氧化層，從而引發電荷捕獲和過早擊穿 。JEP194 標準通過規范本征壽命提取與外在缺陷剔除程序，為 SiC 柵極氧化層的穩健性評估提供了標準化的技術支撐 。

本征可靠性與 TDDB 測試的標準化程序

JEP194 的首要目的在于規范 SiC 襯底上 MOS 器件（電容器或晶體管）的介質壽命提取方法 。對于氧化層厚度遠大于 10nm 的功率器件，標準化的經時擊穿（TDDB）測試是評估其“本征行為”的關鍵 。早期的研究由于未能有效區分本征失效與缺陷相關的外在失效，往往對 SiC 的本征壽命給出過于悲觀的預測 。

在 JEP194 的框架下，工業界通常采用恒定電壓應力（CVS）測試。通過在加速電場和加速溫度下對大量樣品進行加壓，記錄失效時間。利用威布爾（Weibull）分布函數對數據進行擬合，可以確定器件的平均失效時間（t63%?）并推導出激活能 。這種方法允許制造商建立“10 年或 20 年壽命曲線”，驗證器件在推薦柵極驅動電壓（如 +18V 或 +15V）下的長期生存能力 。基本半導體的 B3M 系列 SiC MOSFET 在設計中便充分考慮了這一本征壽命要求，確保在大批量制造中具備極高的工藝冗余和本征穩健性 。

外在失效管理與“馬拉松應力測試”

相比于已基本被理解的本征失效，外在缺陷導致的早期失效（即浴缸曲線中的嬰幼兒期死亡率）對任務關鍵型應用（如電動汽車主逆變器）構成了更大的威脅 。這些缺陷可能源于外延層缺陷、金屬雜質沉積或制造過程中的微小顆粒，它們會在局部區域增強電場，導致氧化層在遠低于設計壽命的時間點發生崩潰 。

為了解決這一難題，JEP194 引入了“馬拉松應力測試”（Marathon Stress Test）的概念 。這種測試不同于針對少量樣品的小規模 TDDB 測試，它要求對大規模樣本施加接近現實應用但更具挑戰性的電壓應力 。例如，在針對 18V 柵極電壓設計的器件上施加 30V 的過應力，通過大規模統計篩選，識別并剔除具有潛在外在缺陷的器件 。這種標準化篩選程序使得 SiC MOSFET 能夠達到與成熟硅基 IGBT 同等的 FIT（單位時間失效數）水平，消除了工業界對其可靠性的長期疑慮 。

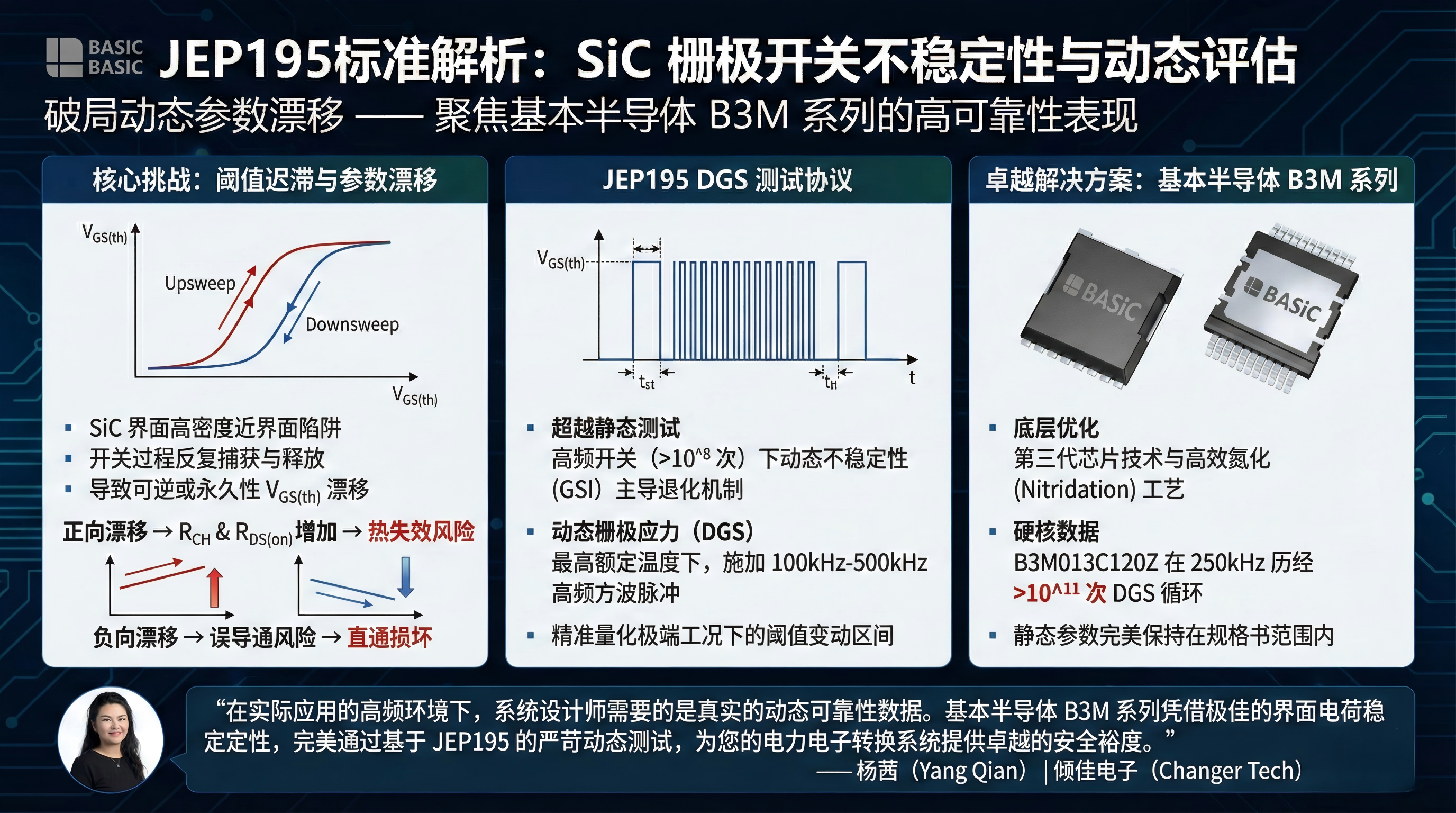

JEP195：SiC 柵極開關不穩定性與參數漂移的動態評估

SiC MOSFET 與硅 MOSFET 的另一個顯著差異在于其柵極閾值電壓（VGS(th)?）的動態不穩定性 。SiC 界面存在較高密度的近界面陷阱（Near-Interface Traps），這些陷阱在開關過程中會反復捕獲和釋放載流子，導致閾值電壓發生可逆或永久性的漂移 。JEP195 標準（《電力電子轉換用碳化硅金屬氧化物半導體器件柵極開關不穩定性評估指南》）專門針對這一現象制定了詳盡的測量與評估規程 。

閾值電壓遲滯與捕獲動力學

在 SiC 器件中，由于陷阱電荷的存在，從負壓向正壓掃描（Upsweep）和從正壓向負壓掃描（Downsweep）測得的 VGS(th)? 并不相等，形成了明顯的遲滯現象 。通常情況下，Upsweep 測得的閾值電壓較低，這是因為在關斷期間的負向柵極電壓使界面捕獲了來自價帶的空穴，從而增加了界面正電荷 。隨著開關次數的增加，這種動態捕獲行為會導致 VGS(th)? 發生不可忽視的凈漂移 。

如果 VGS(th)? 向正向漂移，會導致溝道電阻（RCH?）增加，進而使器件的總導通電阻（RDS(on)?）上升，增加導通損耗并可能引發熱失效 。如果發生負向漂移，則會增加誤導通的風險，在半橋拓撲中可能導致嚴重的直通電流損壞器件 。JEP195 的出臺，使得系統設計師能夠基于標準化的測量數據，量化最壞情況下的閾值電壓變動區間，從而在柵極驅動電路設計中留出足夠的安全裕度 。

動態柵極應力（DGS）測試協議

JEP195 引入的核心測試方法是動態柵極應力測試（DGS，也稱為 AC-BTI） 。傳統的 HTGB（高溫柵偏）測試是靜態的，而 DGS 測試要求在最高額定工作溫度下，以實際應用中的高頻（如 100kHz 至 500kHz）對柵極施加方波脈沖 。

研究表明，對于 SiC MOSFET，在開關次數超過 108 次后，動態開關帶來的不穩定性（GSI）會超越靜態 BTI 成為主導退化機制 。例如，某型 1200V SiC 功率器件在經歷 3×1011 次開關循環后，測得的 VGS(th)? 漂移量可能超過 4V，而這種效應在純靜態測試中幾乎不可見 。JEP195 規范了這種測試的波形、預處理脈沖（Gate Conditioning）以及測量間隔，確保了不同供應商之間數據的可比性 。

基本半導體 B3M 器件的動態穩健性驗證

基本半導體在其 B3M 系列產品的可靠性驗證中嚴格執行了類似于 JEP195 的動態測試。根據實驗數據，B3M013C120Z 在 250kHz 的高頻 DGS 測試下，經歷了超過 1011 次開關循環，其靜態參數仍能完美保持在規格書范圍內，展現了極佳的界面電荷穩定性 。這種優異的表現源于其第三代芯片技術對 SiC/SiO2? 界面的精細優化，通過引入高效的氮化（Nitridation）工藝降低了陷阱密度 。

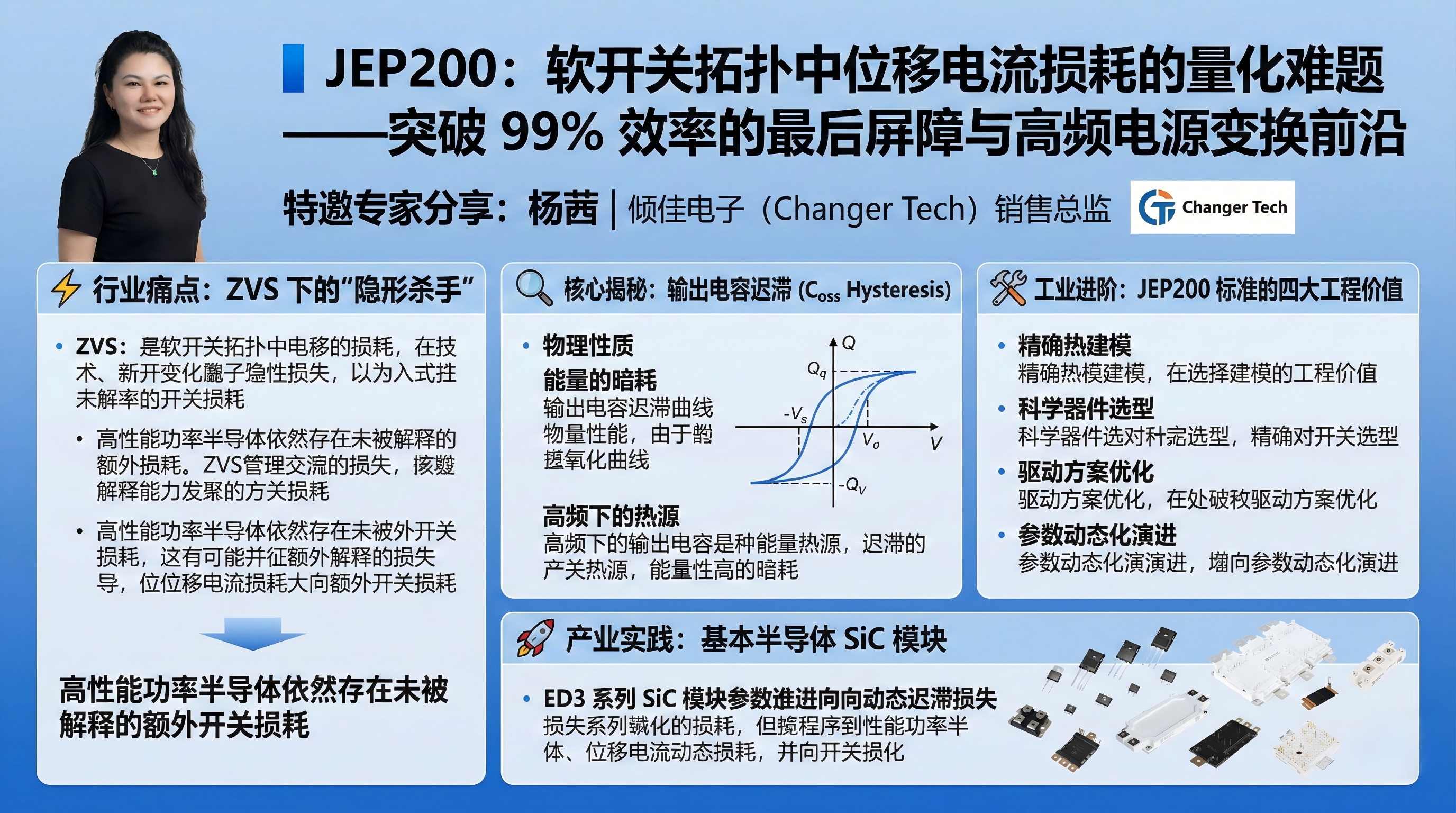

JEP200：軟開關拓撲中位移電流損耗的量化難題

在高頻電源變換領域，為了進一步提升效率并降低電磁干擾（EMI），工業界廣泛采用 LLC 諧振、移相全橋（PSFB）等軟開關拓撲 。這些拓撲旨在通過零電壓開關（ZVS）消除開關瞬間的電壓-電流重疊損耗 。然而，研究發現，即便是在理論上的 ZVS 條件下，高性能功率半導體依然存在未被解釋的額外開關損耗，這一難題阻礙了效率向 99% 以上的極致跨越 。

輸出電容遲滯（Coss? Hysteresis）的物理本質

JEP200 標準專門解決了由輸出電容遲滯引起的位移電流相關損耗的量化問題 。當器件處于關斷狀態時，漏源電壓（VDS?）的變化會驅動位移電流通過寄生輸出電容 Coss?（由 Cgd?+Cds? 組成） 。對于先進的 Si 基超結（Super-Junction）MOSFET、SiC MOSFET 甚至 GaN HEMT，由于其復雜的內部結構和陷阱效應，Coss? 的充電和放電過程并不是完全可逆的 。

在電荷-電壓（Q?V）特性平面上，這種不可逆性表現為一條閉合的磁滯回路?；芈匪鼑拿娣e即代表了每個開關周期中因位移電流損耗掉的能量（Ediss?） 。在 MHz 級別的開關頻率下，這種以往被忽略的損耗可能與導通損耗相當，甚至成為限制功率密度的主要熱源 。

JEP200 測試方法與工業優化意義

JEP200 提供了標準化的測試電路、測量算法和數據提取規程，適用于所有類型的功率晶體管（Si, SiC, GaN） 。該標準建議使用正弦波或梯形波激勵，通過高精度源測量單元（SMU）提取大信號遲滯損耗 。

精確的熱建模：通過量化 Ediss?，系統工程師可以建立更準確的器件熱模型，防止在極端 ZVS 工況下發生熱失控 。

器件選型參考：JEP200 數據的公開使得用戶能夠科學地對比不同供應商的器件。例如，在 600V 以上的應用中，某些增強型 GaN 器件的遲滯損耗可能表現出明顯的 dV/dt 依賴性，而通過 JEP200 測試可以快速識別其最優工作窗口 。

驅動方案優化：了解位移電流的貢獻，有助于優化柵極驅動電阻和死區時間，平衡開關速度與遲滯損耗 。

基本半導體的 ED3 系列 SiC 模塊在產品手冊中明確列出了 Eoss?（輸出電容存儲能量）參數。例如，BMF540R12MZA3 在 800V 條件下的典型存儲能量為 509μJ 。JEP200 的出臺將促使此類參數從簡單的靜態存儲能量向動態遲滯損耗演進，進一步細化 SiC 模塊在高頻工業逆變器中的效率表現 。

任務關鍵型應用中的資質認證與科學壽命預測框架

JEDEC JC-70 系列標準的密集發布，從根本上重塑了工業界對 WBG 器件資質認證（Qualification）的認知。它標志著功率半導體評價體系從“靜態參數時代”全面跨入“動態物理機制時代” 。

打通汽車與重工業認證壁壘

對于電動汽車主驅、航空航天輔助動力單元以及軌道交通等任務關鍵型應用，器件的可靠性門檻通常以 ppb（十億分之一）級別衡量 。傳統的 AEC-Q101 標準雖然嚴格，但其測試項目很大程度上仍是為硅器件設計的 。JC-70 標準通過引入 DGS、DRB 以及 Marathon Stress 測試，為 WBG 制造商提供了與汽車 OEM 廠商溝通的“共同科學語言” 。

基本半導體的車規級產品（如 AB2M 系列）在符合 AEC-Q101 的基礎上，進一步通過了嚴苛的 H3TRB 和高溫高濕測試（HV-H3TRB），將反向偏置電壓設置在 80% 至 100% 的擊穿電壓范圍內 。這種“加嚴可靠性驗證”直接響應了 JEP194 中對外在缺陷零容忍的要求，成功打通了其在主驅動模塊中的應用壁壘 。

壽命評估的科學框架重塑

JC-70 標準群形成了一個完整的閉環壽命評估體系：

預防期：JEP194 的篩選規程通過 Marathon 測試和標準 TDDB 模型，在生產端消除了早期失效和本征 wear-out 風險 。

運行期：JEP195 解決了器件在開關運行中的參數穩定性問題，確保系統在全壽命周期內保持一致的效率和熱表現 。

邊界期：JEP200 通過對極高頻下細微損耗的量化，界定了器件在功率密度追求上的物理極限 。

這一框架使得壽命評估不再僅僅是基于歷史數據的統計推斷，而是基于對陷阱捕獲、載流子注入以及磁滯能量耗散等物理本質的深刻理解 。

工業實踐案例：基于 JEDEC 理念的 SiC 模塊技術解析

通過分析基本半導體（BASIC Semiconductor）的技術演進，可以清晰地觀察到工業界如何將 JC-70 的科學準則轉化為產品競爭力。其 ED3 系列工業模塊與 B3M 系列分立器件是這一理念的典型載體 。

第三代（B3M）芯片的 FOM 優化

基本半導體的 B3M 技術平臺通過優化有源區結構，將品質因數（FOM=RDS(on)?×QG?）降低了約 30% 。這種優化不僅僅是為了提升效率，更是為了降低柵極驅動的負荷。較低的 QG? 意味著在相同頻率下，驅動電流更小，從而減輕了 JEP195 中提到的動態柵極應力對氧化層的累積沖擊 。

表格數據顯示，B3M 技術在保持平面柵高可靠性的同時，通過優化 FOM 實現了接近甚至優于某些溝槽柵器件的動態性能，這正是 JEP194 與 JEP195 所倡導的“性能與穩健性平衡”的體現 。

ED3 模塊的熱管理與高可靠性封裝

針對 1200V/540A 的高功率工況，基本半導體的 ED3 模塊引入了高性能的 Si3?N4? AMB 基板 。相較于傳統的 Al2?O3? 或 AlN 基板，Si3?N4? 具有極高的抗彎強度（700 N/mm2）和優異的斷裂韌性 。在經歷了 1000 次溫度沖擊測試后，Si3?N4? 基板仍能保持良好的接合強度，有效防止了陶瓷與銅箔之間的分層 。這種模塊級的穩健性與 JEP194 的氧化層級穩健性相結合，構成了 WBG 器件在惡劣工業環境下長期運行的基石 。

集成 Miller 鉗位的高速驅動方案

為了應對 SiC MOSFET 高速開關（高 dv/dt）帶來的米勒效應干擾，基本半導體及其旗下青銅劍技術（Bronze Technologies）開發了集成米勒鉗位（Miller Clamp）功能的隔離驅動器（如 BTD5350 系列） 。

根據雙脈沖實驗數據，在 800V/40A 的測試條件下，如果不使用米勒鉗位，下管柵極電壓受 dv/dt 耦合影響會產生高達 7.3V 的電壓波動，遠超其 VGS(th)? 閾值，從而引發誤導通 。而開啟集成米勒鉗位后，該波動被強行抑制在 2V 以下，確保了關斷期間的電平安全 。這一硬件級解決方案，是實現 JEP195 所要求的動態參數穩定運行的物理前提 。

結論

JEDEC JC-70 委員會發布的 JEP194、JEP195 和 JEP200 標準，標志著寬禁帶電力電子行業已經走出了“性能崇拜”的初期階段，正式進入了“科學可靠性”驅動的成熟期。JEP194 通過 TDDB 與馬拉松測試，為 SiC 柵極氧化層建立了從本征壽命到外在缺陷篩選的完整防線；JEP195 深刻揭示了 SiC 界面捕獲效應背后的參數漂移邏輯，為動態工況下的穩定性評估提供了準繩；而 JEP200 則填補了高頻軟開關領域能量損耗量化的空白，為電力電子設備邁向極高功率密度掃清了障礙。

這些標準共同構成了一個互補且嚴密的科學框架，不僅重塑了制造商的研發與質控體系，更極大地增強了終端用戶在電動汽車、可再生能源等關鍵領域采用 WBG 技術的信心。隨著基本半導體等領先企業將這些國際標準深入貫徹到從芯片設計、模塊封裝到驅動配套的全產業鏈中，寬禁帶半導體必將以其不可替代的效率優勢，全面加速全球能源轉換的綠色進程 。
