變壓器行業技術演進與市場格局：干變、油變與固變（SST）的深度解析及國產供應鏈戰略部署

全球能源互聯網核心節點賦能者-BASiC Semiconductor基本半導體之一級代理商傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

全球能源結構的深刻變革、分布式可再生能源的大規模并網，以及算力基礎設施的爆發式增長，正在重塑全球電力裝備制造業的底層邏輯與市場版圖。作為電力傳輸與分配網絡的核心節點，變壓器行業正處于由傳統電磁感應物理機理向高頻電力電子技術跨越的歷史性交匯點。最新市場研究數據表明，2024年全球變壓器市場規模已達到638億美元，并預計在2025至2034年的預測期內將以6.6%的復合年增長率（CAGR）持續擴張，至2034年市場規模將攀升至1227億美元。這一顯著增長的背后，是全球人工智能（AI）算力基建帶來的電力負荷劇增，使全球變壓器供應鏈處于供需緊平衡狀態，同時也對電網的柔性調節能力、功率密度及智能化水平提出了極其嚴苛的要求。

在這一宏觀背景下，中國市場的政策導向與標準升級進一步加速了行業的技術迭代與洗牌。2024年10月，工業和信息化部發布《電力裝備制造業數字化轉型實施方案》，明確提出了加快關鍵環節數字化轉型的戰略目標。更為關鍵的是，國家市場監督管理總局與國家標準化管理委員會聯合發布的強制性國家標準《電力變壓器能效限定值及能效等級》（GB 20052-2024）的落地實施（自2025年2月1日起），不僅大幅提高了傳統工頻變壓器的能效門檻，還首次將新能源發電側（光伏用、風電用）、儲能用變壓器納入能效限定值及能效等級的標準體系。能效標準的急劇提升直接推動了以非晶合金為代表的新型低損耗材料在干式和油浸式變壓器中的滲透率，同時也為具備極高電能轉換效率與靈活路由潛力的固態變壓器（Solid State Transformer, SST）開辟了廣闊的商業化賽道。

傾佳電子楊茜剖析干式變壓器（干變）、油浸式變壓器（油變）及固態變壓器（固變）的技術現狀與演進路徑，并前瞻性地探討如何深度融合與充分利用以碳化硅（SiC）功率模塊及配套智能驅動板為核心的國產供應鏈體系。通過對底層材料物理、電力電子拓?fù)浣Y(jié)構、熱力學仿真數據及市場競爭格局的全面解構，為電力電子、智能電網及新能源領域的戰略決策提供詳實、嚴謹?shù)睦碚撝闻c深度市場洞察。

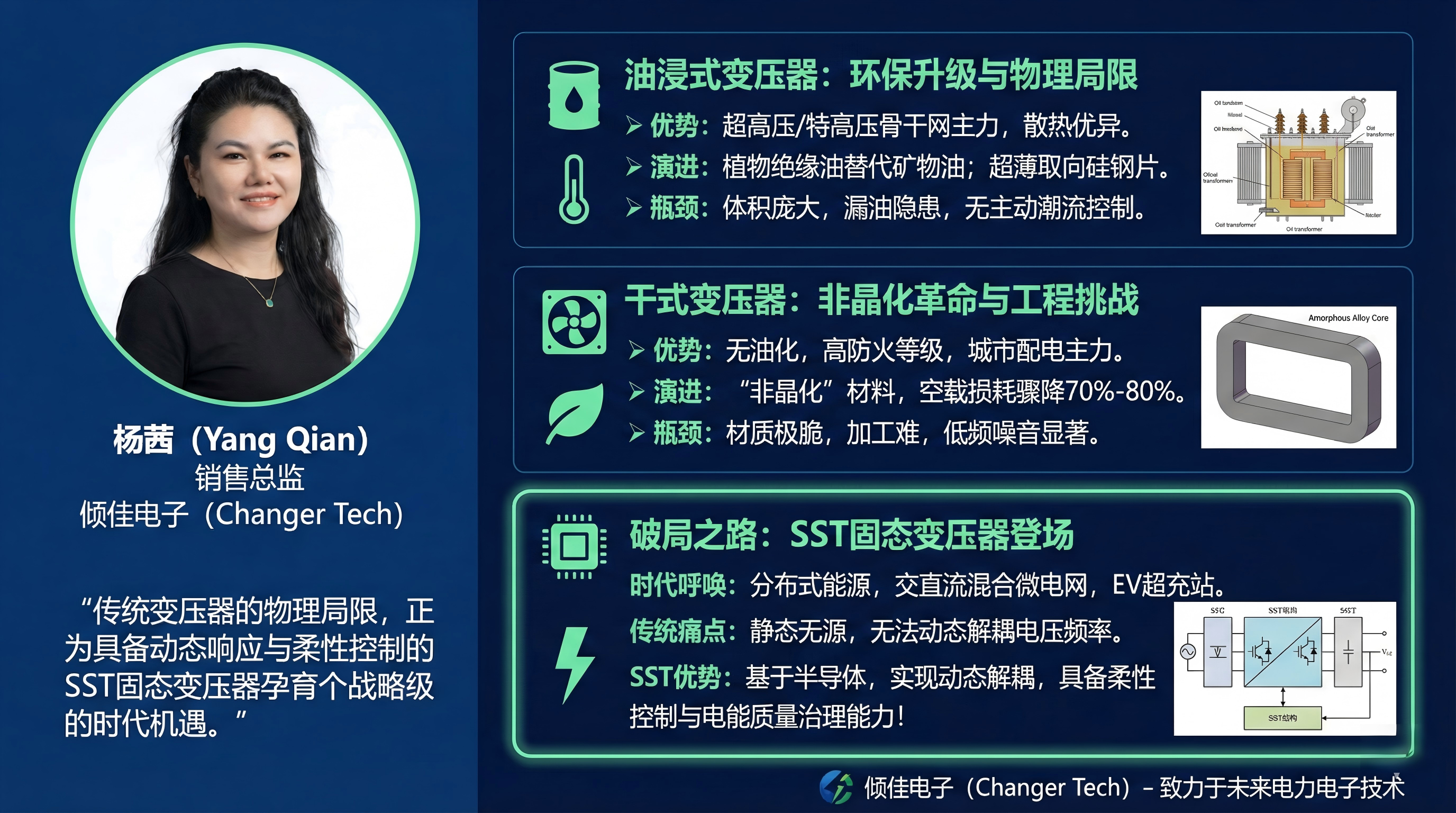

傳統工頻變壓器技術現狀、物理瓶頸與演進路徑

在當前的輸配電網絡中，干式變壓器與油浸式變壓器依然占據著絕對的主導地位。兩者均基于法拉第電磁感應定律的物理基礎運行，依靠交變磁通在原副邊繞組間實現電能的電壓等級變換。然而，隨著新型電力系統的復雜化，其在絕緣介質、散熱機制、應用場景及技術演進方向上呈現出顯著的差異化特征與物理瓶頸。

油浸式變壓器（油變）的技術底座與環保升級方向

油浸式變壓器采用絕緣油（傳統為礦物油，近年來逐步向新型植物絕緣油過渡）作為主要絕緣與散熱介質。由于液態介質具備優異的比熱容與對流傳熱特性，油變在超高壓（UHV）、特高壓（EHV）以及大容量骨干網主變壓器領域具有不可替代的物理與經濟優勢。其內部結構通常由高導磁硅鋼片疊壓而成的鐵芯、銅或鋁制繞組、油箱及復雜的外置冷卻系統構成。當變壓器滿載運行時，繞組產生的焦耳熱（銅損）與鐵芯交變磁化產生的磁滯損耗及渦流損耗（鐵損）通過熱傳導進入絕緣油，隨后依賴自然對流或強迫油循環（如OFAF/ODAF冷卻方式）將熱量散發至外部環境。

當前油變技術的發展趨勢主要集中在兩個維度。一是環保與高燃點絕緣介質的替代。傳統礦物油存在泄漏污染土壤及燃點較低（約140℃）的火災隱患，而天然酯（植物絕緣油）因其完全可降解性及極高的閃點（通常大于300℃），正逐步取代傳統礦物油，以滿足嚴苛的城市及生態敏感區消防與環保標準。二是超低損耗磁性材料與精密制造工藝的深度應用。在GB 20052-2024強制性能效標準的約束下，油變的設計裕度被進一步壓縮。制造商必須通過優化冷軋取向硅鋼片的晶粒取向度、引入極薄的高磁導率材料（如0.18mm甚至0.15mm厚度），以及改進鐵芯疊片工藝（如多級步進式全斜接縫搭接）來有效抑制空載損耗與負載損耗。盡管技術在不斷進步，但油變體積龐大、重量驚人、存在漏油隱患且無法實現潮流的主動控制，這些固有的物理缺陷限制了其在分布式微電網及空間受限的城市快充站中的應用。

干式變壓器（干變）的市場滲透與非晶化材料革命

干式變壓器徹底摒棄了液態絕緣介質，主要依靠空氣對流或強制風冷進行散熱，其繞組通常采用環氧樹脂真空澆注（VPI/CRT工藝）以實現絕緣與機械固化。這種無油化的物理特性賦予了干變極高的防火防爆等級與環境友好度，使其成為城市高層建筑、地下鐵道、大型數據中心及工礦企業內部配電網絡的絕對主力。

受國家節能減排政策的強力驅動以及電力需求持續增長的拉動，中國非晶變壓器行業受多種因素影響展現出良好的發展態勢，其招標規模在電網建設改造中的占比顯著上升。行業格局呈現出較高的集中度，前五名企業合計市場份額接近50%，但內部競爭依然激烈，頭部企業如平高電氣在2024年第一季度實現了20.43億元的營業收入，彰顯了干變及相關輸配電設備的龐大市場基數。

干變市場的技術演進核心在于“非晶化”。非晶合金（Amorphous Metal）材料因其在制造過程中采用超急冷凝固工藝，原子排列呈現無序的拓?fù)浣Y(jié)構，消除了傳統硅鋼片的晶界阻力與各向異性，具有極低的矯頑力與極小的磁滯回線面積。宏觀物理數據表明，非晶合金變壓器的空載損耗較傳統優質硅鋼片變壓器可大幅降低70%至80%。然而，非晶材料的規?；瘧?yīng)用仍面臨嚴峻的工程挑戰：其材質極脆，對剪切與疊裝工藝要求極高，加工過程極易產生碎片；同時，非晶合金的磁致伸縮系數較大，導致變壓器在運行工況下產生較為明顯的低頻電磁噪音。

無論是油變還是干變，傳統變壓器雖然在材料與制造工藝上不斷精進，但其本質仍為靜態的無源電磁能量傳遞設備。它們無法實現電壓與頻率的動態解耦，缺乏主動補償無功功率與諧波治理的電能質量治理能力。在分布式能源高比例接入、儲能節點激增、交直流混合微電網興起以及電動汽車超充站快速普及的新型電力系統背景下，傳統變壓器在動態響應與柔性控制方面的物理局限性日益凸顯，這為以半導體技術為核心的SST固態變壓器（固變）的登場孕育了戰略級的時間窗口。

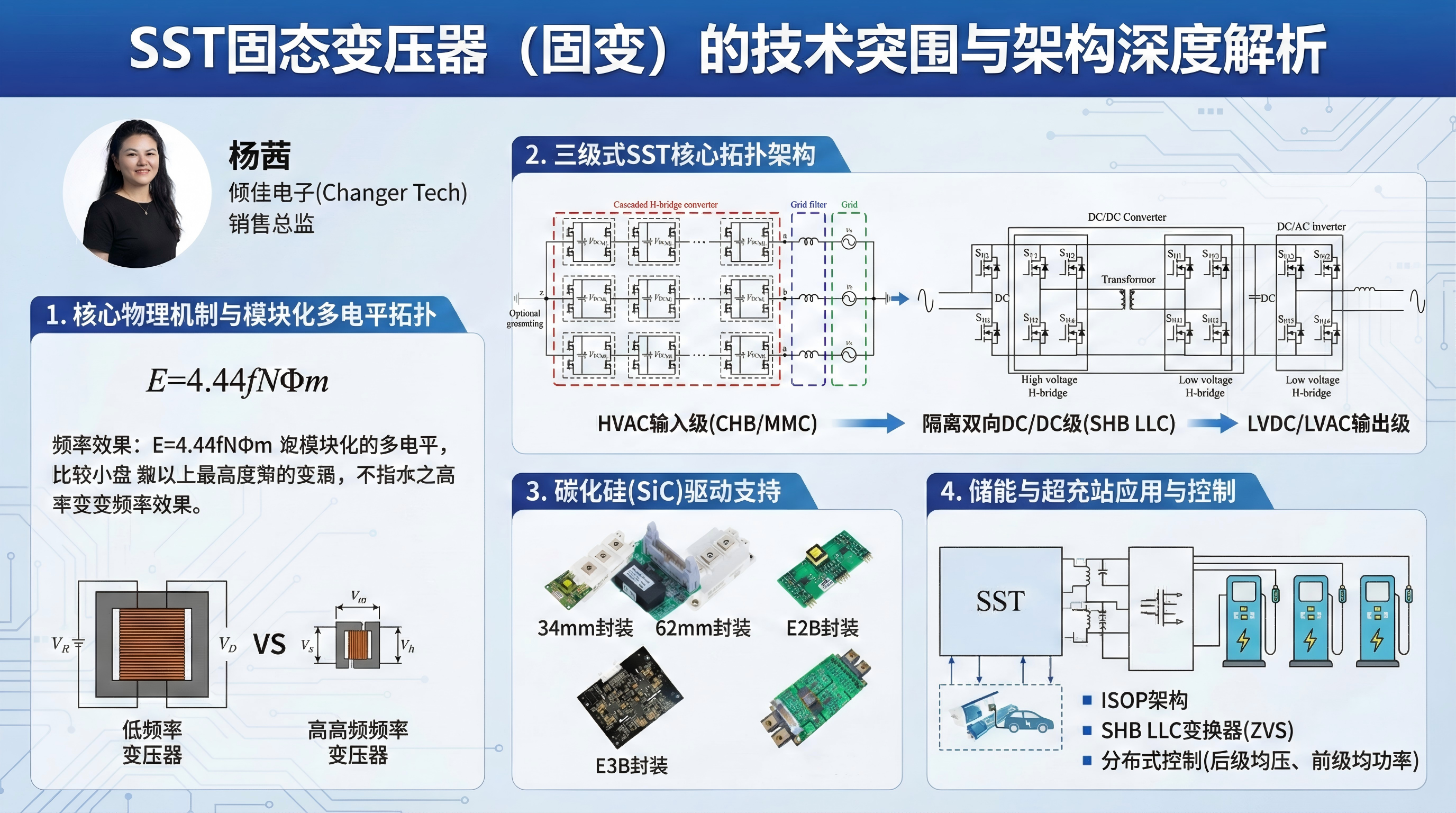

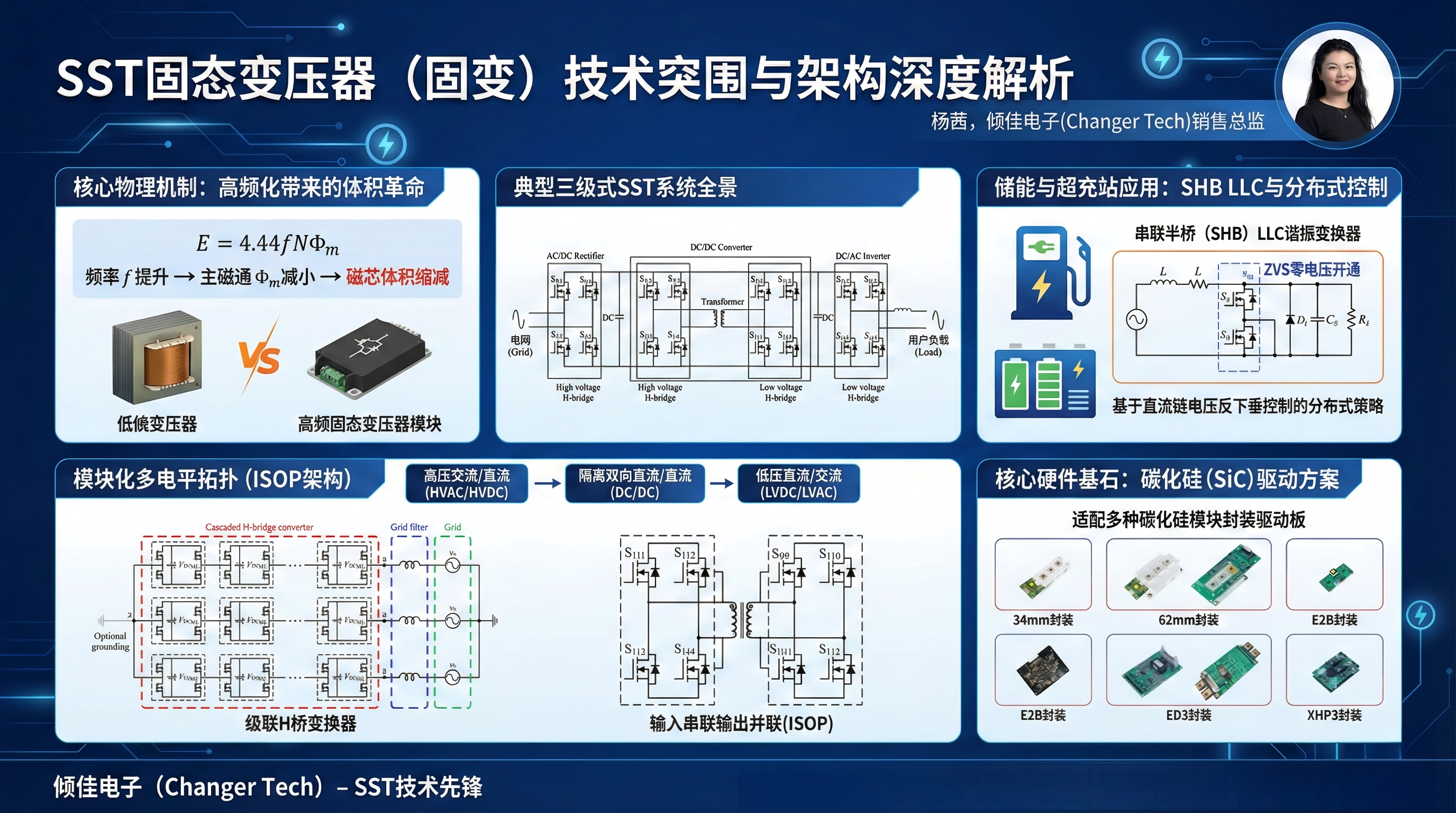

SST固態變壓器（固變）的技術突圍與架構深度解析

固態變壓器（固變），亦在某些學術文獻中被稱為電力電子變壓器（PET），是一種高度集成了高頻變壓器、復雜電力電子變換器（整流器、逆變器）與高速數字控制系統的新興能源路由裝備。固變的根本目標并非僅僅是替代傳統的線頻率（50Hz/60Hz）分布變壓器，而是利用“智能”的電力電子解決方案，賦予電網節點雙向潮流控制、電壓動態調節、無功補償及交直流即插即用等全新維度。SST固變技術被廣泛認為將深刻影響智能電網、軌道交通牽引系統以及可再生能源系統（RESs）的底層架構演進。

固變的核心物理機制與模塊化多電平拓?fù)?/p>

固變實現體積與重量縮減的核心物理機制在于電磁感應定律的頻率效應。根據變壓器感應電動勢基本方程 E=4.44fNΦm?（其中 f 為工作頻率，N 為繞組匝數，Φm? 為鐵芯主磁通），在維持額定電壓 E 與匝數 N 不變的前提下，工作頻率 f 的提升可以成比例地減小所需的主磁通 Φm?。主磁通的減小直接意味著可以采用截面積更小的磁芯，從而大幅度縮減高頻隔離變壓器的體積與耗材。將工作頻率從工頻的50Hz提升至數十千赫茲（kHz）甚至上百千赫茲，磁性元器件的體積可縮減至原有的幾十分之一。

在實際的高壓大容量應用（如10kV配電網）中，由于單一硅基半導體器件的耐壓通常難以超過6.5kV，SST固變普遍采用輸入串聯輸出并聯（Input-Series Output-Parallel, ISOP）的模塊化多電平拓?fù)浼軜?gòu)。這種架構不僅降低了單個功率器件的電壓應力，還通過模塊的冗余設計極大地提升了系統的可靠性與容錯運行能力。

典型的三級式SST固變拓?fù)渫ǔ０韵潞诵霓D(zhuǎn)換階段：

高壓交流/高壓直流（HVAC/HVDC）輸入級：通常采用級聯H橋（CHB）或模塊化多電平變換器（MMC），將電網的工頻交流電轉換為穩定的高壓直流鏈電壓。該級不僅承擔整流功能，還作為有源前端（AFE）實現功率因數校正（PFC），消除注入電網的低次諧波。

隔離雙向直流/直流（DC/DC）級：這是SST固變的“心臟”，負責提供高頻電氣隔離并匹配不同電壓等級的直流母線。近年來，針對儲能與電動汽車超充站供電架構的研究表明，采用串聯半橋（Series-Half-Bridge, SHB）LLC諧振變換器在此階段展現出了顯著的技術優勢。

低壓直流/交流（LVDC/LVAC）輸出級：將降壓后的直流電逆變?yōu)榉嫌脩魝?cè)需求的低壓交流電，或直接引出直流母線為電動汽車充電樁、儲能電池簇及直流微電網供電。

SST固變固變在儲能與超充站場景的應用案例與控制策略

隨著電動汽車高壓快充技術的普及，充電站的瞬時功率負荷對配電網造成了巨大沖擊?；赟ST固變的充電站供電架構，相比傳統基于工頻變壓器的方案，在能源轉換效率、系統功率密度及多端口擴展性等方面已展現出壓倒性優勢。

學術界與產業界正在加速SST固變的拓?fù)鋬?yōu)化與控制算法驗證。一項最新的前沿研究提出了一種基于三電平功率單元輸入串聯輸出并聯（ISOP）架構的模塊化SST解決方案，專為快速充電站設計。在該方案中，隔離DC-DC級創新性地采用了串聯半橋（SHB）LLC變換器。通過對軟開關實現條件和參數設計的深入理論分析表明，與傳統的中點箝位型（NPC）三電平LLC相比，SHB LLC拓?fù)浯蠓档土思纳鷧?shù)的敏感度，更容易在寬負載范圍內實現原邊開關管的零電壓開通（Zero Voltage Switching, ZVS），從而消除了開通損耗，這使其天然更適合高頻、高效的運行環境。

在ISOP級聯架構中，解決眾多串并聯功率單元之間的均壓與均流問題是SST固變商業化落地的技術難點。為此，研究人員提出了一種基于“后級均壓、前級均功率”協調控制思想的分布式控制方法。該方法引入了直流鏈電壓反下垂（Inverse-droop）控制策略，無需復雜的中央集中式通信網絡，僅憑局部變量的采樣即可同時實現多個高維度的控制目標：包括輸入電容均壓、模塊間均功率分配以及輸出電壓的二次精確調節。這一創新拓?fù)渑c控制方法已在一臺輸入電壓為10kV、額定功率高達360kW的SST固變樣機上得到了嚴格的實驗驗證，為SST固變在超充站的規?；瘧?yīng)用奠定了堅實的工程基礎。

碳化硅（SiC）寬禁帶技術：SST固變商業化的關鍵賦能者

SST固變的高頻化高效運轉極大地依賴于底層功率半導體器件的物理極限。傳統硅基（Si）IGBT由于存在少數載流子參與導電，在關斷時會產生明顯的拖尾電流效應。當工作頻率超過20kHz時，其開關損耗會呈現指數級飆升，由此產生的巨大熱耗散嚴重制約了SST固變整機功率密度的提升與散熱系統的設計邊界。

寬禁帶半導體——碳化硅（SiC）的成熟應用，從根本上突破了這一物理瓶頸。與傳統的硅（Si）材料相比，碳化硅材料具有比硅大3倍的禁帶寬度（約3.2 eV）、高10倍的臨界擊穿電場（約3 MV/cm）和高3倍的熱導率。這些卓越的材料特性賦予了SiC功率器件無與倫比的電氣性能。由于擊穿電場極高，SiC器件的漂移區可以做得很薄且摻雜濃度較高，從而在耐受高壓的同時保持極低的比導通電阻（Specific On-resistance）。更重要的是，SiC MOSFET作為單極型器件，其導電僅依靠多數載流子，徹底消除了少子復合帶來的反向恢復電荷（Qrr?）。這使得其開關速度（dv/dt 與 di/dt）大幅提升，開關損耗相較于同等規格的硅器件可下降近50%。

宏觀來看，采用SiC器件的SST固變不僅能顯著削減高頻變壓器、無源濾波器（電感、電容）與龐大散熱器的體積，實現系統層面的極致輕量化，還能將整機電能轉換效率提升至98%甚至99%以上。當前，全球?qū)μ蓟杵骷难邪l(fā)與擴產投入正處于高潮期。Yole的預測數據顯示，到2023年SiC功率器件市場規模已達14億美元，其主要的市場增長機會不僅在于電動汽車（EV）的牽引逆變器，更在于SST固變、儲能等電力電子基礎設施領域。

在國內，碳化硅在SST固變中的應用已取得實質性突破并開展試點驗證。例如，河北地區正在積極探索應用全碳化硅電力電子變壓器技術，以應對大規模新能源接入帶來的電網波動與電能質量挑戰。SST固變的強適配性使其在微電網黑啟動、孤島與并網模式無縫切換中扮演著關鍵角色。據行業前瞻預測，美團等科技巨頭布局的SST固變系統預計將于2026年4月正式投入使用。SST極為廣泛的應用場景，預計將為上游碳化硅產業鏈帶來百億級別的增量市場空間。經歷了2019至2024年的行業瘋狂擴產期后，2025年SiC產能供給將面臨一定程度的理性修正與整合，而SST市場的崛起無疑為SiC企業開辟了全新的第二增長曲線。部分掌握核心技術的高企，如天岳先進等，盡管在2025年可能面臨階段性的營收壓力，但其研發投入大幅增加29.75%，憑借深厚的技術底蘊與產能優勢，其產品特性高度契合SST的發展需求，有望借此新機遇實現跨越式成長。

深度利用國產供應鏈：SiC功率模塊的選型與性能解構

面對SST固變以及微電網、光伏逆變器等高端應用的爆發，全球半導體地緣政治的博弈使得過度依賴海外功率半導體供應鏈存在極大的斷供風險。近年來，國內涌現出以基本半導體（BASIC Semiconductor）、青銅劍技術等為代表的一批優秀企業，在SiC芯片設計、模塊先進封裝以及高性能驅動板領域?qū)崿F(xiàn)了全鏈條的技術突破，國產化率穩步提升。如何深度理解并充分利用這一高度成熟的國產供應鏈，是各SST固變系統集成商建立核心競爭力、降低綜合成本的關鍵所在。

在SST固變及高頻逆變應用中，SiC MOSFET模塊的封裝工藝對其電氣寄生參數與熱阻散耗具有決定性影響。以基本半導體最新發布的工業級SiC MOSFET半橋模塊為例，其在底層材料學與電氣性能的設計上已展現出媲美國際一線大廠的硬核實力。

1. 先進封裝材料與極致的高可靠性熱力學設計

傳統的大功率IGBT模塊多采用氧化鋁（Al2?O3?）或氮化鋁（AlN）作為直接覆銅板（DCB）或活性金屬釬焊（AMB）的陶瓷基板。然而，這兩類材料在面對SiC器件極高的功率密度與嚴苛的溫度循環沖擊時，逐漸顯露出疲態。具體而言，Al2?O3?雖然成本低廉，但其導熱率極低（僅約24W/mK），嚴重阻礙了芯片熱量向散熱器的傳導；而AlN雖然具有極佳的導熱率（約170W/mK），但其機械抗彎強度較差（約350N/mm2），材質較脆，且熱膨脹系數（CTE）與覆銅層不匹配。在SST固變頻繁的負荷波動帶來的熱機械應力（Thermal cycling）作用下，AlN基板極易在銅箔與陶瓷的交界面產生微裂紋，進而導致層間剝離，引發模塊過熱失效。

針對這一痛點，基本半導體在其Pcore?2 ED3系列及62mm系列工業模塊中，全面引入了高性能氮化硅（Si3?N4?）AMB基板技術與高溫柔性焊料體系。如表1所示，通過嚴格的材料物理性能比對可以清晰地發現，Si3?N4?基板在導熱率與機械強度的博弈中找到了完美的平衡點。

數據顯示，Si3?N4?不僅具有較高的導熱率（90W/mK，遠超氧化鋁），更具備傲視群雄的抗彎強度（700N/mm2）與斷裂強度（6.0Mpam?）。這種極其強韌的機械特性賦予了封裝設計極大的自由度——Si3?N4?陶瓷層的典型厚度可以被削減至360μm（遠薄于AlN典型的630μm厚度），從而大幅降低了模塊內部的垂直熱阻，在實戰測試中實現了與AlN AMB極為接近的整體熱阻水平。更為關鍵的是，經過極其嚴苛的1000次溫度沖擊循環（Thermal Shock）加速老化試驗后，Al2?O3?與AlN的覆銅板均出現了嚴重的銅箔分層剝離現象，而Si3?N4? AMB則完好保持了優異的接合強度。這一超高可靠性對于設計壽命長達20年、運行于無人值守環境的SST固變與微電網設備而言，構筑了堅固的底層硬件壁壘。

2. 多梯度SiC模塊的參數解構與仿真優勢

為了精準適配不同功率密度與電壓拓?fù)涞腟ST固變及逆變器單元，國產廠商構建了矩陣式、多梯度的模塊產品線。通過對基本半導體核心SiC模塊的技術參數進行深度解密，可以清晰地看到其在電氣性能上的壓倒性優勢（見表2）。

從上述數據可以看出，BMF240R12E2G3在中小功率節點展現了極佳的性能，其內部更是集成了SiC肖特基勢壘二極管（SBD），實現了絕對的零反向恢復特性，并通過了UL 1557安規認證（文件號E550494），可直接推向北美等海外儲能市場。而面向大功率SST固變節點的BMF540R12MZA3（ED3封裝）則將性能推向了極致，在高達175℃的極限結溫下，RDS(on)? 僅輕微漂移至 3.8mΩ，且具有極低的開關損耗（Eon?=15.2mJ），使得其在極高頻運行下仍能保持極低的發熱量。此外，62mm封裝的BMF540R12KHA3采用了PPS塑料外殼，不僅提升了機械強度，其端子到散熱器的爬電距離更是高達32.0mm，絕緣耐壓達到4000V，極其適合污染等級較高、對電氣間隙要求嚴苛的工礦微電網環境。

在系統級熱力學與損耗仿真層面，SiC模塊對傳統IGBT構成了降維打擊。以三相橋兩電平逆變拓?fù)洌ǖ湫蚐ST固變交流輸出級）為例，在PLECS軟件中搭建嚴格的對比模型：設定母線電壓為800V，輸出相電流為400Arms，載波頻率為8kHz，功率因數 cos?=0.9，散熱器溫度被鉗制在80℃的惡劣工況下。仿真結果揭示了驚人的效率差距：基本半導體的BMF540R12MZA3模塊整機效率高達99.38%，而同期對標的國際頭部大廠IGBT模塊（如富士2MBI800XNE120-50及英飛凌FF900R12ME7）的效率僅為98.79%和98.66%。

這微觀的0.6%至0.7%的效率差，在宏觀系統設計上意味著顛覆性的改變：IGBT方案的系統功率損耗約為SiC方案的兩倍。這意味著，采用國產SiC模塊，SST固變集成商可以將沉重、昂貴的水冷系統大幅降配為強制風冷，或者在同等散熱體積下，將SST固變的輸出容量翻倍。無論是在提升功率密度還是在壓降全生命周期運營成本（OPEX）方面，國產SiC模塊均展現出了無與倫比的戰略價值。

驅動與控制的神經中樞：適配SST固變的高性能國產智能驅動板

如果說SiC MOSFET是SST固變提供澎湃動力的心臟，那么與其相匹配的柵極驅動板則是極其精密的神經中樞。SiC器件極高的開關速度（高達 50V/ns 甚至更高的 dv/dt 瞬變）是一把鋒利的雙刃劍。它在削減開關損耗的同時，也引發了災難性的串?dāng)_（Crosstalk）現象、高頻電磁干擾（EMI）以及足以擊穿器件的尖峰電壓。傳統的硅基IGBT驅動芯片在共模瞬態免疫力（CMTI）、傳輸延遲抖動及驅動脈沖功率上，已完全無法駕馭SiC器件的野性。

在這一“卡脖子”環節，基本半導體子公司青銅劍技術（Bronze Technologies）憑借深厚的技術積淀與自研的專用ASIC及CPLD控制芯片，針對34mm、62mm、ED3等多種主流SiC模塊封裝，推出了一系列高度集成的即插即用（Plug-and-Play）智能驅動解決方案，完美攻克了SST固變應用中的諸多技術壁壘。

1. 米勒鉗位（Miller Clamping）：阻斷致命的串?dāng)_直通

在SST固變的多電平級聯或半橋拓?fù)渲校?dāng)橋臂上管極速開通時，橋臂中點電壓會瞬間產生數十千伏/微秒的躍變。這種極高的 dv/dt 會通過下管固有的寄生柵漏電容（米勒電容 Cgd?）產生強大的位移電流 Igd?=Cgd?×dtdv?。該高頻電流順著柵極回路流經關斷電阻 Rgoff? 及驅動芯片引腳，在柵極上強行堆積電荷，形成一個左負右正的瞬態電壓降。由于SiC MOSFET的開啟門檻電壓（VGS(th)?）相對較低（通常在 1.8～3.5V 之間），且在175℃高溫下還會進一步負向漂移，這一被意外抬高的米勒耦合電壓極易跨越開啟閾值，導致本應處于關斷狀態的下管發生瞬間誤開通，引發災難性的橋臂直通短路。

為徹底根治這一痛點，青銅劍技術的2CP及2CD系列驅動板（如適配ED3封裝的2CP0225Txx-AB及適配62mm封裝的2CP0220T12-ZC01）均在副邊硬件層面內置了高速主動米勒鉗位（Miller Clamping）電路。其運作機理為：在驅動器發出關斷指令后，芯片內部的高速比較器開始實時巡檢模塊柵極的真實電壓。當 VGS? 下降至安全閾值（例如2.2V或特定的參考基準以下）時，控制邏輯在納秒級時間內觸發動作，導通驅動板內部專用的低阻抗鉗位MOSFET（提供高達10A甚至更大的峰值鉗位泄放電流，鉗位管壓降通常小于10mV）。這一動作直接在柵極與負電源軌（如-4V或-5V）之間建立起一條近乎零阻抗的旁路捷徑，將堆積的米勒電荷瞬間抽離，將柵極電壓死死“釘”在負壓區域，從而構筑了一道絕對安全的防線，徹底封鎖了誤觸發的可能性。

2. 高級有源鉗位（Advanced Active Clamping）：遏制過壓擊穿

SST固變在接入電動汽車超充樁或應對微電網負荷突切時，經常面臨大電流瞬態關斷的嚴峻考驗。此時，極高的關斷電流變化率（di/dt）與母線及模塊內部雜散電感（Lσ?）的不可避免的耦合，會在SiC器件的漏源極之間激發出高聳的過壓尖峰 ΔV=Lσ?×dtdi?。如果這一尖峰突破器件的物理耐壓極限（例如1200V或1700V），將導致器件發生雪崩擊穿并瞬間氣化。

青銅劍第二代驅動器（如2CP0225Txx-AB）創造性地集成了高級有源鉗位網絡（Advanced Active Clamping）。該網絡在SiC的漏極（Drain）與柵極（Gate）之間跨接了經過精密校準的瞬態電壓抑制二極管（TVS）串。當SST突發短路關斷，導致 VDS? 尖峰狂飆并超過預設的極度危險閾值（例如對于1200V系統的驅動型號2QP0225T12-AB，其TVS擊穿閾值被精確設定為1020V；而對于1700V系統型號2QP0225T17-AB，擊穿閾值為1320V）時，TVS二極管發生齊納擊穿或雪崩擊穿。

擊穿瞬間產生的高壓瞬態電流被巧妙地注入到SiC MOSFET的柵極電容中。這一注入電荷強行提升了柵極電壓，使得本已被驅動信號關斷的SiC器件被再次“喚醒”，被迫維持在微弱的導通狀態（即工作在有源區/線性區）。通過這種讓器件自身吸收一小部分線路磁場儲能的“泄流”方式，巧妙地限制了電流下降率 di/dt，從而像安全閥一樣將漏源極的尖峰電壓死死壓制在安全界限以內，確保器件安然無恙。

3. DESAT短路保護與軟關斷（Soft Shutdown）：SST固變的終極安全壁壘

SST固變系統由于直接面向復雜、多變的用電端，負載短路故障幾乎是無法絕對避免的工程現實。青銅劍系列驅動板通過配置高壓快速恢復二極管或電阻分壓網絡，對SiC器件運行時的管壓降進行實時的退飽和（DESAT）監測。

驅動邏輯能夠智能甄別兩種破壞力極強的短路模式。第一類是一類短路（直通短路） ：故障發生瞬間，短路電流呈直線上升，SiC MOSFET瞬間退出飽和區進入放大區，VDS? 劇烈攀升。此時驅動板內的偵測電容迅速充電，一旦檢測到 VDS? 反映的電壓超過基準保護閾值（如10.2V），將在極短時間（例如1.7μs的極速響應時間）內觸發保護邏輯。第二類是二類短路（相間短路） ：短路回路因帶有一定阻抗，電流上升相對緩慢。驅動器會持續監測，一旦判斷器件因長時間過流導致熱力學退飽和，同樣會果斷切斷驅動脈沖。

然而，在滿負荷短路電流高達上千安培的瞬間進行硬關斷（Hard Turn-off）等同于自殺，極易因 L×dtdi? 效應炸毀模塊。為此，驅動芯片內置了極為平滑的軟關斷（Soft Shutdown）硬件引擎。故障確診后，芯片立即切斷正常的推挽輸出級，同時內部的參考基準電壓 VREF? 按照出廠設定的安全斜率開始下降。閉環反饋電路精準追蹤這一斜率，緩慢地抽取柵極電荷，使得 VGS? 電壓在約 2.1μs 至 2.5μs 的時間內優雅、平滑地跌落至0V，隨后完全切斷至負壓狀態。這幾微秒的軟著陸，完美化解了摧毀性尖峰。緊接著，驅動器會向SST固變主控芯片發出故障警報（拉低SOx引腳），并強制進入幾十毫秒（例如通過外部電阻整定在95ms左右）的保護閉鎖盲區（Blanking time），防止在主控系統未排查清除故障點前發生災難性的重復開啟。

如表3所示，通過這種“航天級”的冗余保護矩陣與高達5000Vac的電氣隔離耐壓設計，國產驅動板不僅掃清了SiC MOSFET應用中的諸多脆弱痛點，其兼容直接模式與半橋死區模式的靈活輸入架構，更是極大減輕了SST硬件工程師的開發負荷。

變壓器行業宏觀發展趨勢與SST固變的市場前景展望

站在變壓器行業技術重構的當下十字路口，未來的技術演進與市場發展將呈現三大不可逆轉的趨勢脈絡：

第一，能效標準的剛性法律約束將加速落后產能出清與材料學創新競賽。隨著GB 20052-2024《電力變壓器能效限定值及能效等級》在2025年的全面強制落地實施，行業準入門檻被實質性拔高。高耗能的低端干變與硅鋼油變將被強行清出市場。具備超薄非晶合金帶材剪切工藝與高磁感取向硅鋼加工能力的頭部企業將迎來市場集中度的快速躍升，獲取豐厚的技術溢價。此外，將新能源發電及儲能節點單獨列規，標志著國家頂層設計已經將分布式能源節點的轉換效率上升至國家能源安全的戰略高度。

第二，人工智能（AI）算力中心將成為變壓器技術革新與需求爆發的最大單一增量引擎。全球AI大模型（如ChatGPT及其演進版本）訓練與海量推理算力消耗了恐怖的電能，直接使得上游中低壓電力設備供應鏈處于長期的“緊平衡”甚至供不應求狀態。智算中心對機房供電單元的功率密度、高頻動態響應速度以及應對諧波干擾的魯棒性有著極致的苛求。這不僅刺激了高防護等級環保型變壓器的應用，更為具備主動電壓動態調節、占地面積微小的SST固態變壓器（固變）提供了價值無可估量的落地靶場。

第三，SST固變將跨越實驗室工程示范階段，走向垂直領域的規模化商用，深度重塑局部交直流配電網。伴隨碳化硅（SiC）全產業鏈（從長晶、外延到流片封裝）在2019至2024年間瘋狂擴產所帶來的規模效應，2025年SiC器件的供需關系得到修正，成本將呈現顯著的非線性下探。SST固變的“全生命周期綜合擁有成本（TCO）”正在快速逼近甚至低于傳統工頻主變壓器加上獨立的大型電能質量治理設備（如SVG、APF）的疊加總成本。諸如美團等頭部科技及物流巨頭積極推進的SST固變系統將于2026年4月正式并網投用，這將產生極強的行業示范效應?？梢灶A(yù)見，在光儲充一體化超充站（直面10kV母線直降為多路直流快充終端的迫切需求）、城市核心區地下配電網以及具備交直流靈活路由需求的現代工業微電網中，SST固變將迎來指數級的裝機爆發，并為相關的SiC功率產業鏈創造數百億元級別的藍海增量市場。

綜合結論與供應鏈戰略部署建議

綜上深度剖析，全球變壓器行業正在經歷一場從“被動磁性材料改良”向“主動寬禁帶半導體賦能”的物理維度躍遷。油浸式變壓器與干式變壓器在各自的絕對優勢護城河內（超高壓骨干網大容量輸配電與城市高層消防配電），將分別依托環?？山到饨橘|(zhì)與極低損耗非晶合金材料持續自我迭代。然而，SST固態變壓器（固變）憑借其顛覆傳統的體積微縮、能效極化、深度智能化監控與高柔性組網能力，注定將成為新一代智能直流微電網、儲能能量路由中樞與超大功率充換電網絡的“算力級心臟”。

在這一歷史性進程中，擺脫海外功率半導體巨頭的鉗制，深度整合并前瞻性利用高度成熟的國產化供應鏈，不僅是整機集成商實現系統降本、提升產品毛利率的商業戰術，更是保障國家能源基礎設施網絡供應鏈絕對安全的核心戰略底線。基于本報告詳實的器件級參數解構與熱力學機制分析，對相關裝備制造整機企業及產業鏈投資機構提出以下高階戰略部署建議：

破除元器件孤島，構建“芯片-模塊-智能驅動-系統”的垂直生態深度聯動機制。SST固變整機研發企業不應繼續沿用傳統的“貨架采購”模式拼湊模塊與驅動板，而應與基本半導體、青銅劍技術等國內頭部SiC鏈條企業建立緊密的聯合研發（Joint Development Agreement, JDA）機制。通過將SST復雜拓?fù)渲械募纳姼校↙σ?）模型提取、驅動級米勒鉗位負壓閾值（如-4V還是-5V的精確整定）以及短路保護盲區時間的聯合仿真，前置到模塊和驅動板的協同設計階段（Co-design）。唯有如此，方能最大化發揮氮化硅（Si3?N4?）AMB基板在高溫循環下的熱力學冗余，在確保20年免維護高可靠性的先決條件下，極致壓榨SiC器件的高頻開關性能，實現整機功率密度的代際飛躍。

運用降維打擊思維，加速SST固變在特定高價值閉環場景的差異化商業滲透。在現階段，SST固變產品矩陣應主動避開與極其廉價的傳統工頻配電變壓器在常規農網或普通配電網的直接價格肉搏。商業開拓的矛頭應精準對齊光儲充一體化超級充電站、空間極其昂貴的高密度AI智算中心以及需頻繁進行孤島/并網模式無縫切換的直流微電網節點。在這些高價值應用場景中，SST固變所節省的寶貴物理空間租金價值、徹底省去龐大無功補償裝置（SVG）的硬件成本以及高達99%以上的極限能源轉換效率，足以從TCO維度徹底抹平其初期的SiC半導體硬件采購溢價。

著眼未來十年，前瞻性搶灘布局更高電壓等級的寬禁帶極限技術。隨著3.3kV、6.5kV乃至10kV、12kV以上超高壓碳化硅（SiC）器件的國產化攻堅進程加速，未來的SST固變拓?fù)浼軜?gòu)必將向大幅減少串并聯級聯模塊數量、極度精簡控制網絡的極簡方向演進。研發中臺應盡早啟動基于超高壓直掛型SST固變拓?fù)浼軜?gòu)的高級磁性材料高頻絕緣研究與多物理場（熱-機-電）聯合仿真熱設計技術儲備，以確保在下一輪電力電子變壓器的技術紅利期中占據毋庸置疑的統治地位。

歷經數十載的引進、吸收與漫長的技術沉淀，中國變壓器行業及功率半導體產業在底層材料學基礎與高端裝備制造工藝上，已完全具備在新型電力系統浪潮中實現“換道超車”的強悍戰略實力。以國產碳化硅體系為堅實軸心的高頻電力電子技術，必將成為驅動全球能源向極度綠色化、數字化轉型的最核心基礎設施引擎。
