PROFINET轉EtherNetIP網關零代碼打通異構網絡

起因：一個“不兼容”的現實產線要升級，無奈客戶經費不足——?
PLC是西門子S7-1200（PROFINET生態），新上的輸送電機卻指定了Allen-BradleyPowerFlex527（只認EtherNet IP）。

兩邊都是好設備，但“語言不通”：

西門子說：“我只會PROFINET?！?/p>

羅克韋爾答：“我只聊EthernetIP?！?/p>

硬換？成本太高。?
寫中間件？周期太長。

于是，我們把目光投向了一個小盒子——穩聯WL-PN-EIP協議網關。

方案：讓網關當“翻譯官”

拓?fù)浜芎唵危?/p>

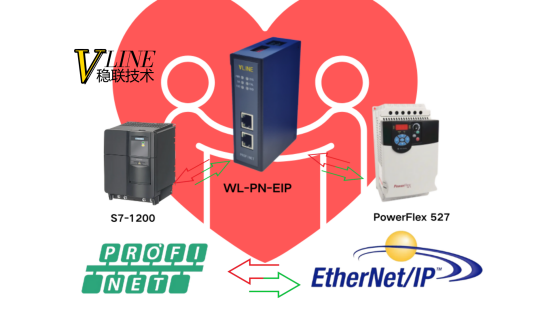

S7-1200──(PROFINET)──?[穩聯網關]──(EtherNet IP)──?PowerFlex527

PROFINET轉EtherNetIP網關正面為一個PROFINET從站，底部為一個EthernetIP主站，主動連接PowerFlex527；

中間，8字節輸出→控制啟停+頻率，8字節輸入←回傳狀態+故障。

無需修改原有程序邏輯，也不用加OPCUA或上位機中轉——數據直通，延遲<10ms。

關鍵三步配置

1：先搞定PowerFlex527

IP設為192.168.20.24；

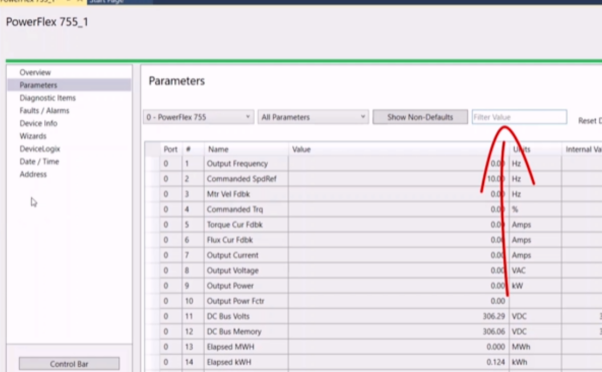

在CCW軟件里確認：

OutputAssembly=100（PLC寫命令）

InputAssembly=101（變頻器回數據）

啟用ImplicitMessaging（隱式通信），這是實時控制的關鍵。

2：配置穩聯PROFINET轉EtherNetIP網關

導入設備：填入PowerFlex的IP、VendorID（0x0001）、ProductCode（0x00B2）；

映射I/O：

EIP輸入（來自變頻器）→映射到PN輸出區；:

PN輸入（來自PLC）→映射到EthernetIP輸出區；

下載配置，重啟PROFINET轉EtherNetIP網關生效。

3：S7-1200這邊幾乎“無感”

安裝PROFINET轉EtherNetIP網關的GSDML文件（TIAPortal>選項>GSD管理）；

在硬件目錄拖出網關設備，給PROFINET轉EtherNetIP網關分配IP；

I/O地址自動分配；

原有邏輯不變，只需把控制字寫到QB100，狀態從IB100讀——像操作本地模塊一樣自然。

效果：比預想更穩

上電30秒內完成EthernetIP連接握手；

HMI點“啟動”，電機秒響應；

模擬過載故障，PLC立即收到報警碼；

連續運行兩周，零通信中斷。

客戶反饋：“還以為要改程序，結果插上PROFINET轉EtherNetIP網關、配個IP就行了？”

為什么選穩聯？

真原生協議棧：不是Modbus轉發，而是完整實現EthernetIP+PROFINETIO；

本地支持：配置問題及時提供技術協助

性價比高：價格不到同類網關的60%，功能卻覆蓋90%場景。

工業現場沒有“標準答案”，只有“合適解法”。?
當品牌壁壘成為成本障礙時，一個可靠的協議網關，往往就是那把最小巧卻適配的鑰匙PROFINET轉EtherNetIP網關。

本方案已成功應用于食品包裝、物流分揀、印刷機械等多個領域。?
如您正面臨類似“西門子+羅克韋爾”、“三菱+AB”等跨生態集成難題，不妨試試這招“協議翻譯術”。
