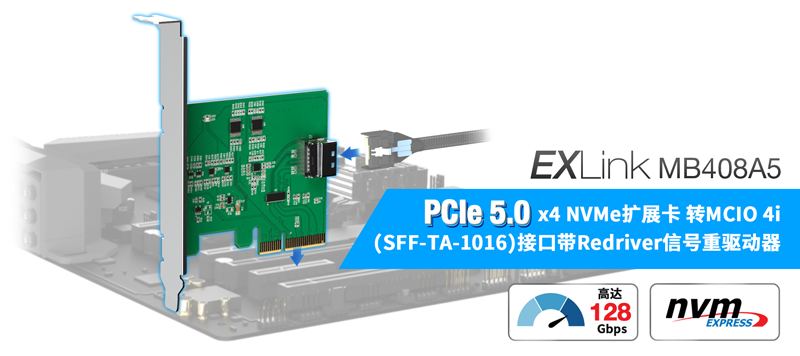

為基于MCIO的存儲帶來PCIe 5.0 NVMe連接能力

EXLink MB408A5 擴展卡專為橋接標準 PCIe（x4）插槽與新一代 MCIO 4i（SFF-TA-1016）接口而設計，為高端存儲應用實現高速 PCIe Gen5 NVMe 信號傳輸。 MB408A5內置了（Redriver IC）信號重驅動器芯片和PCIe時鐘緩沖器， 使系統設計人員和集成商能夠更靈活地部署基于 MCIO 的 NVMe 解決方案，即使在需要較長 PCB 走線或外接線纜的平臺上也能穩定運行。

為 NVMe 存儲提供優化的 PCIe 5.0x4 連接

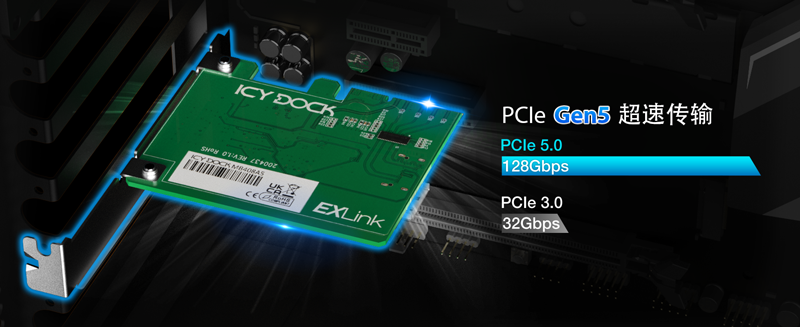

MB408A5 采用 PCIe 5.0x4 接口，提供高達 128 Gbps 的總帶寬，可通過 MCIO 4i（SFF-TA-1016）線纜實現高速 NVMe 連接。該轉接卡為采用 PCIe Gen5 架構的平臺提供了實用解決方案，使系統構建者能夠?qū)?PCIe 信號擴展到主板標準走線范圍之外，同時在服務器和工作站環境中保持可靠的 NVMe 性能。

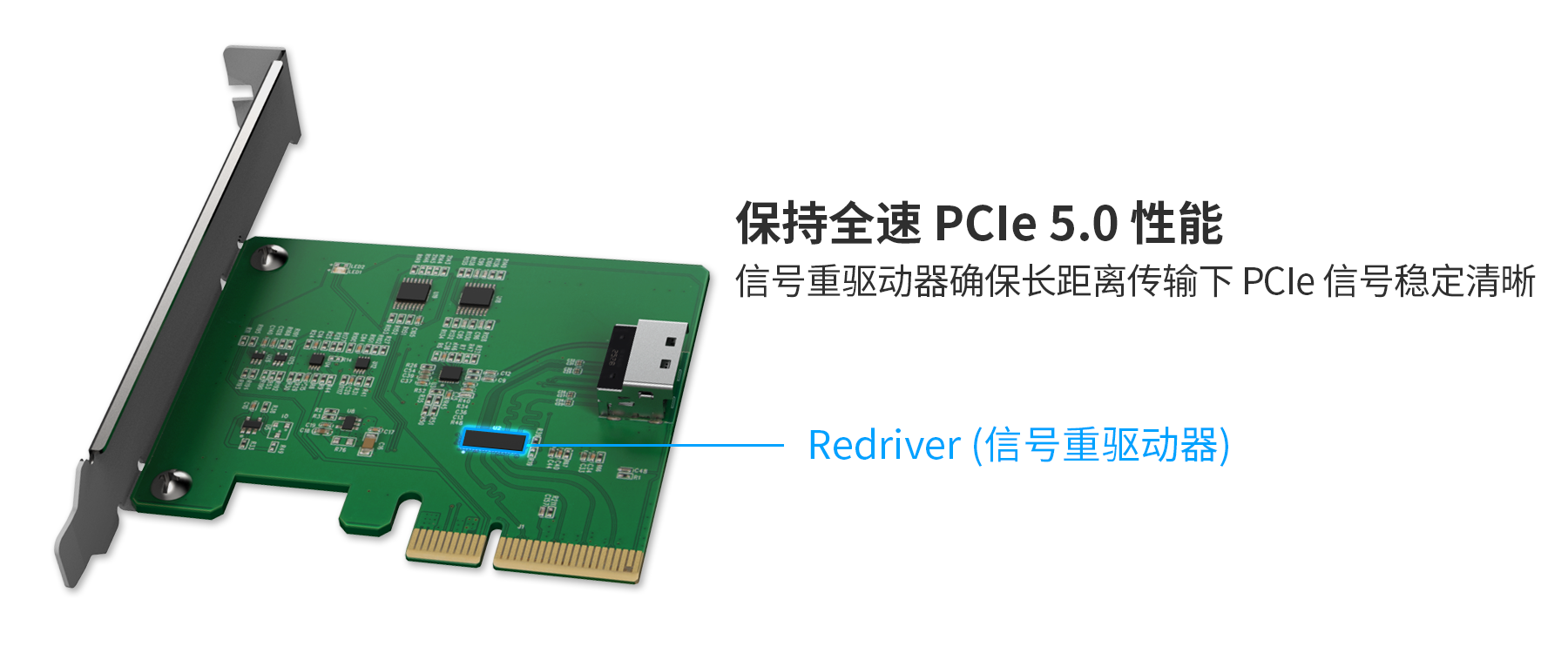

內置Redriver信號重驅動器芯片，保持高速信號穩定

隨著 PCIe Gen5 數據速率的提升，信號完整性變得愈發關鍵——尤其是在使用較長 PCB 走線或外接線纜時。MB408A5 Redriver信號重驅動器芯片，可均衡并修復信號，確保 4 條 PCIe 通道在 32 GT/s 速率下穩定傳輸。 這一設計讓基于 MCIO 的 NVMe 連接能夠滿速發揮 PCIe 5.0 性能，即便在無法直連的復雜系統布局中依然可靠。

PCIe 時鐘緩沖器與邊帶信號管理

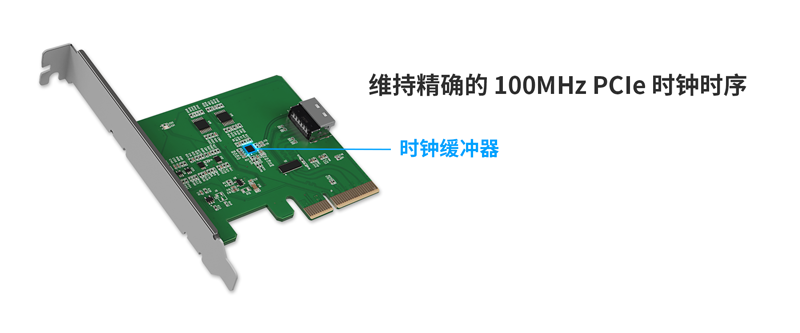

為了確保連接設備之間的精確時序，MB408A5 內置了 100MHz PCIe 時鐘緩沖器，支持在擴展路徑上實現穩定的同步。此外，PERST#、WAKE# 和 CLKREQ# 等邊帶信號也經過緩沖處理，進一步提升系統穩定性與響應能力，使其適用于企業級平臺及需要持續運行的環境。

經過驗證的兼容性與專業集成支持

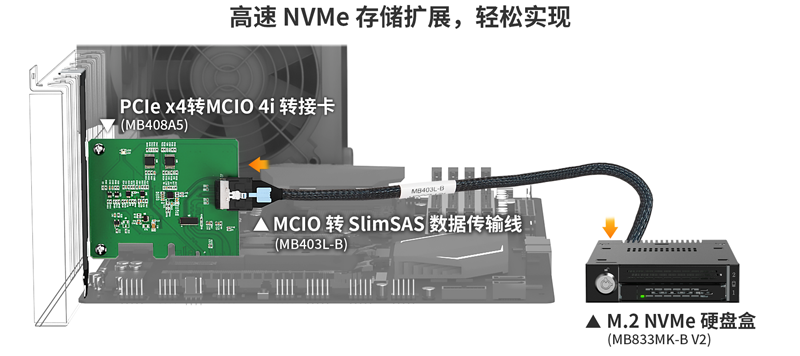

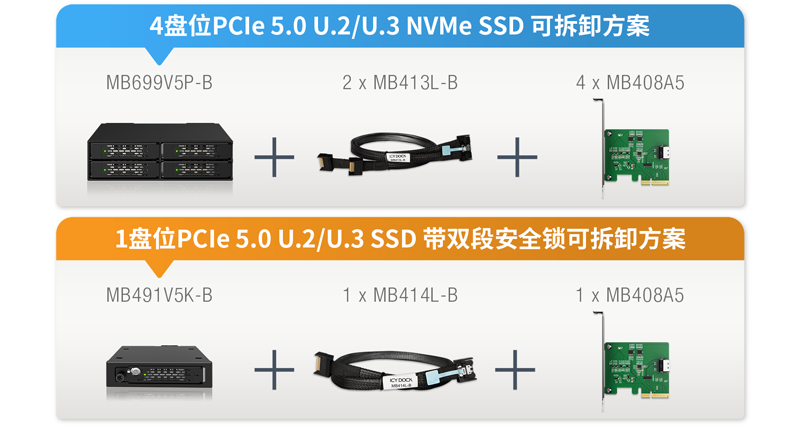

EXLink MB408A5 設計為通用型 MCIO 主機轉接卡，廣泛兼容各類基于 MCIO 的 NVMe 存儲解決方案，適用于服務器和工作站平臺。除廣泛的兼容性外，MB408A5 已通過 ICY DOCK 旗下基于 MCIO 的 NVMe 硬盤抽取盒和數據傳輸線的兼容性驗證。這一驗證可幫助系統集成商省去額外的兼容性測試環節，顯著縮短部署時間并降低集成風險。 選擇經 ICY DOCK 驗證的主機轉接卡，客戶還可獲得 ICY DOCK 的專業技術支持與產品服務，確保高速可插拔 NVMe 存儲部署的可靠性與完善支持。

靈活的平臺兼容性

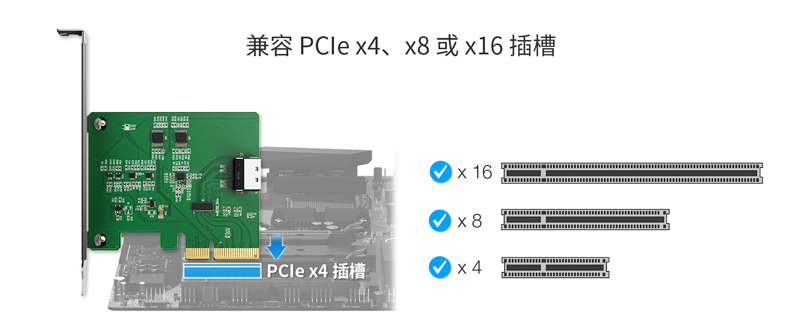

MB408A5 兼容多種 PCIe 主機環境，支持 PCIe 2.0 至 5.0 插槽，并可安裝于主板上的 x4、x8 或 x16 物理 PCIe 插槽中。該轉接卡無操作系統限制，非常適合系統集成商、OEM 廠商及解決方案提供商在不同硬件與軟件環境中構建支持 NVMe 的平臺。

理想應用場景

EXLink MB408A5 非常適用于：

• PCIe 5.0 NVMe 存儲擴展
• 基于 MCIO 的存儲架構
• 需要延長 PCIe 布線的服務器與工作站平臺
• PCIe 5.0 解決方案的系統驗證、測試和開發

為進一步簡化升級流程，歡迎訪問我們的

NVMe 存儲選型工具——這是一款交互式指南，可根據您系統的 NVMe 插槽類型和安裝需求，幫助您找到兼容的硬盤抽取盒、數據傳輸線和轉接卡。無論您是系統集成商還是 DIY 用戶，該工具都能幫助您輕松構建理想的可移除 NVMe 存儲方案，徹底告別選型困擾。

主要特點

? PCIe 5.0 x4 接口，總帶寬高達 128Gbps

? 支持 MCIO 4i（SFF-TA-1016）接口，用于 NVMe 存儲

? 集成 PCIe 5.0 Redriver信號重驅動器芯片，延長信號傳輸距離

? 內置 100 MHz PCIe 時鐘緩沖器，確保精準時序

? 經過緩沖處理的 PERST#、WAKE# 和 CLKREQ# 邊帶信號

? 兼容 PCIe 5.0/4.0/3.0/2.0插槽（x4/x8/x16 物理插槽）

? 適用于服務器、工作站及基于 MCIO 的 NVMe 存儲解決方案

? 已通過 ICY DOCK NVMe 硬盤抽取盒與數據傳輸線的兼容性驗證

? 標準全高擋板，符合 CE / UKCA / RoHS / REACH 認證

? 提供 2 年有限保修

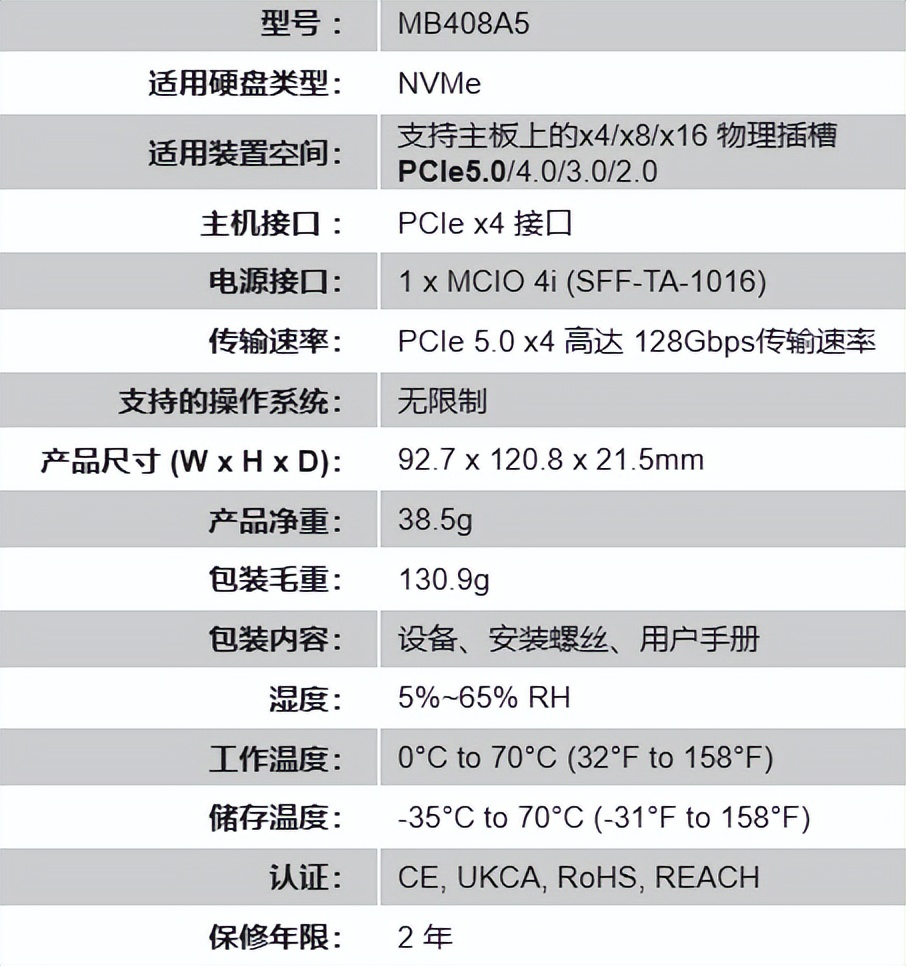

規格
