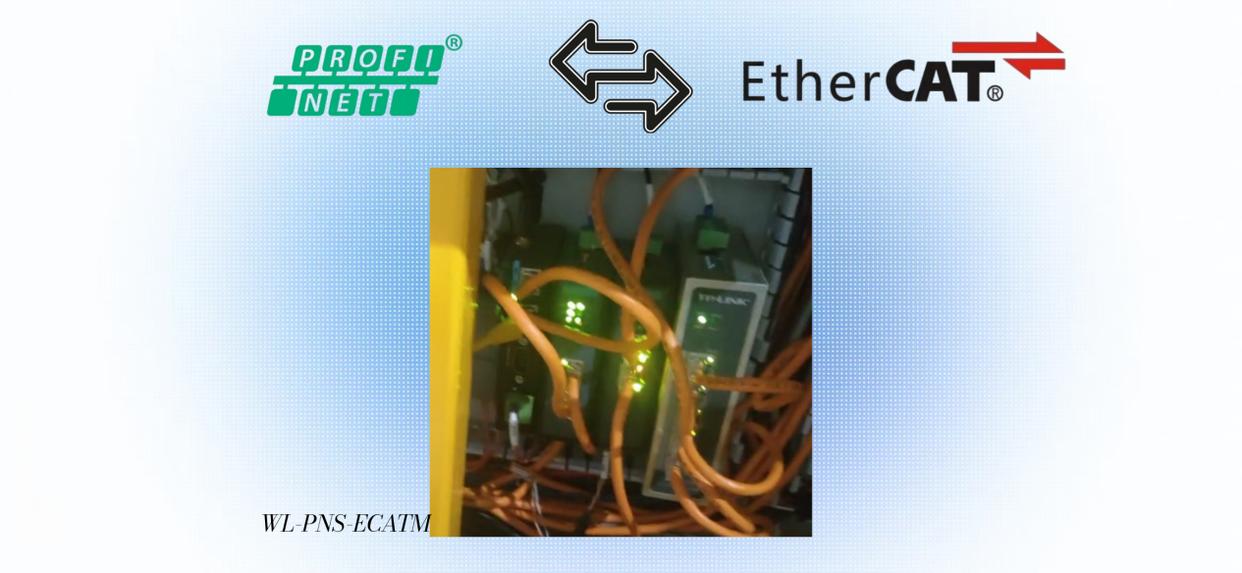

本案例適用于高精度自動化產線（如電子元件裝配線），通過西門子S7-1500 PLC（Profinet主站），經Profinet轉EtherCAT網關（pn-ecat型）連接EtherCAT從站伺服驅動器，實現電機精準定位控制。系統拓?fù)淙缦拢?/p>

[西門子S7-1516C PLC（Profinet主站）] ←Profinet電纜→ [pn-ecat網關（Profinet從站/EtherCAT主站）] ←EtherCAT電纜→ [EtherCAT伺服驅動器（從站）]

核心硬件：S7-1516C PLC、pn-ecat工業級網關、匯川IS620N EtherCAT伺服驅動器、工業交換機、屏蔽電纜。

PLC側組態配置（TIA Portal V18）

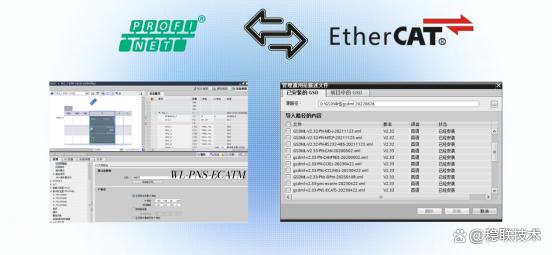

新建項目：打開TIA Portal，新建項目“PN-EC-Link”，添加S7-1516C PLC，設置PLC IP地址為192.168.20.209，子網掩碼255.255.255.0。導入GSD文件：在“硬件組態”界面，右鍵“添加新設備”，選擇“其他”→“網關”，導入pn-ecat網關的GSD文件，完成網關設備添加。

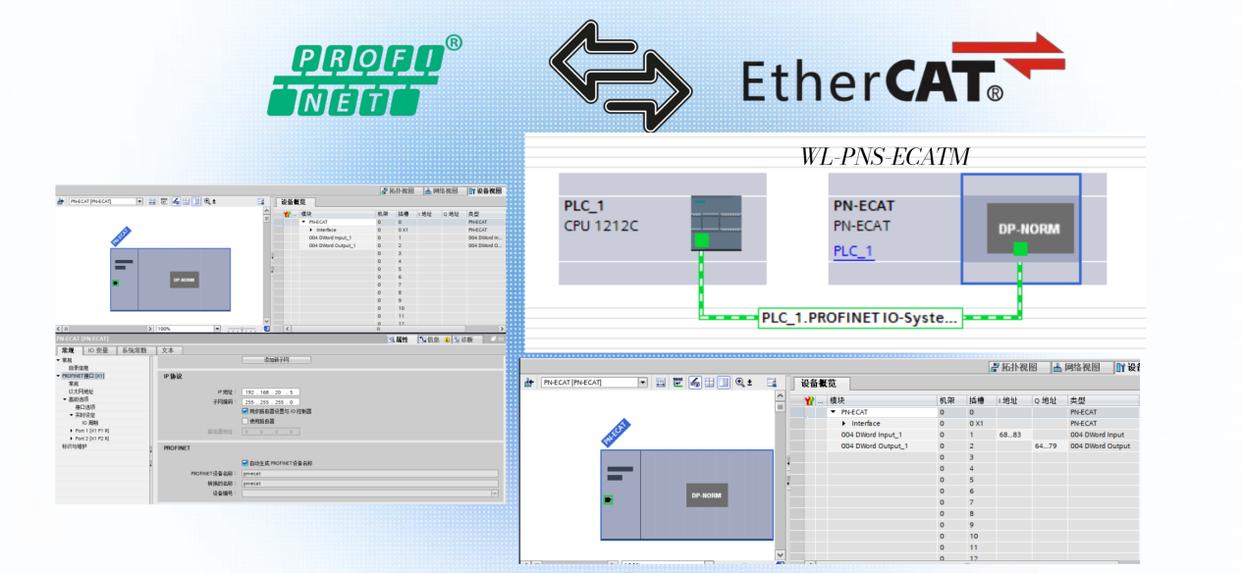

配置網關參數：設置網關設備名稱為“pn-ecat”，IP地址192.168.20.5（與PLC同網段），通信周期設為20ms（適配伺服控制實時性需求）。

關聯數據區：在網關屬性“過程數據”中，配置輸入?yún)^(qū)（IW68-IW64，用于接收伺服狀態）和輸出區（QW200-QW204，用于下發控制指令），保存組態并下載至PLC。

網關側配置

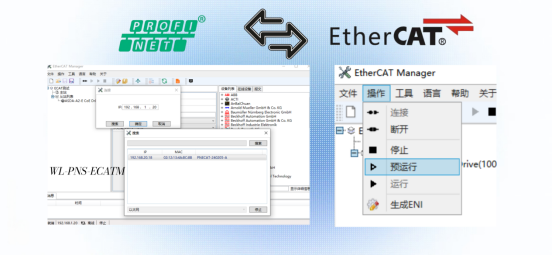

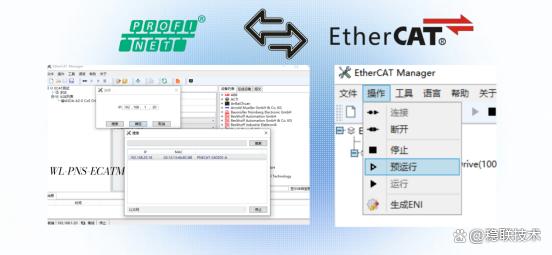

EtherCAT主站配置：在“EtherCAT設置”中，啟用EtherCAT主站模式，通信速率設為100Mbps全雙工，啟用“掃描從站”功能。從站掃描與映射：點擊“掃描從站”，軟件自動識別EtherCAT伺服驅動器，分配從站地址1。建立網關數據區與伺服寄存器的映射：將伺服位置反饋映射至網關輸入?yún)^(qū)（對應PLC IW68），將PLC控制指令映射至網關輸出區（對應伺服控制寄存器）。參數保存：點擊“預運行”，將參數寫入網關，重啟網關使配置生效。

聯動調試

鏈路測試：PLC在線監控，確認網關通信狀態為“已連接”；網關軟件中查看EtherCAT從站狀態為“正?！薄９δ軠y(cè)試：通過PLC程序下發位置指令，伺服驅動器按指令運動，PLC可實時讀取伺服位置反饋與運行狀態，無丟包、延遲現象。

本案例通過標準化分步配置，實現了西門子PLC與EtherCAT從站設備的跨協議互聯，核心在于保障PLC、網關、從站的參數一致性（通信周期、地址、數據映射）。TIA Portal的GSD文件導入與網關組態軟件的從站映射是配置關鍵，適用于新建產線的規范部署，可有效保障系統實時性與穩定性，為高精度運動控制場景提供可靠的跨協議解決方案。
