Profinet轉Ethernet****IP網關協議轉換：從診斷到數據互通的細節全拆解與快速上手

案例基礎信息

應用場景：小型自動化產線（如小型裝配線），實現西門子S7-1200PLC對EthernetIP從站的調節控制。

全流程分步配置

PLC側組態配置（TIAPortalV17）

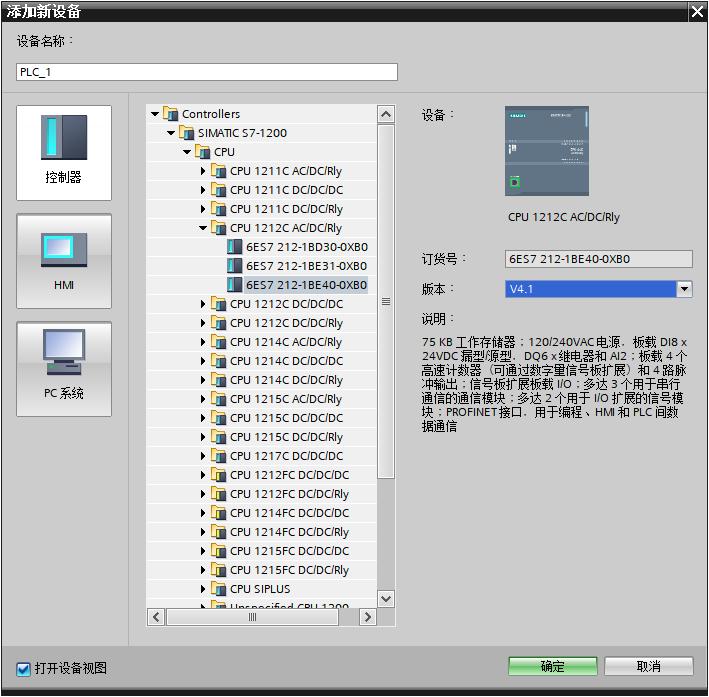

新建項目：打開TIAPortalV17，點擊“創建新項目”，命名為“PN-EIP”，點擊“創建”；在項目視圖中，點擊“添加新設備”，搜索“S7-1200”，選擇對應型號（如6ES7212-1BE40-0XB0），點擊“添加”。

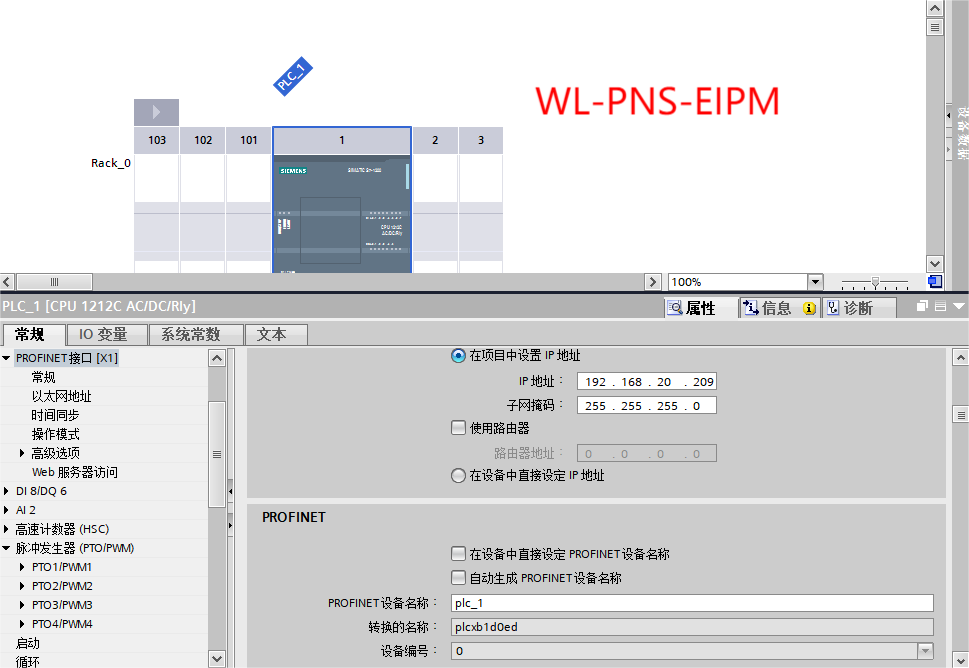

配置PLC網絡：雙擊“設備配置”，在右側“屬性”中，點擊“Profinet接口_1”，設置IP地址為192.168.20.209，子網掩碼為255.255.255.0，設備名稱設為“PLC-1”，點擊“確定”，保存配置。

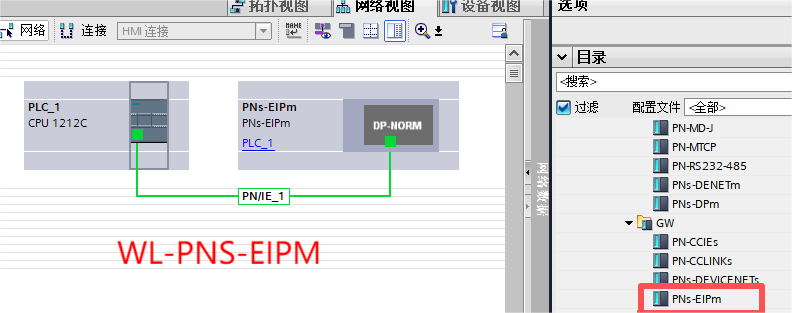

導入Profinet轉Ethernet IP網關GSD文件：右鍵點擊“Profinet網絡”→“添加新設備”，選擇“其他”→“網關”，點擊“導入GSD文件”，選擇PNsEIPm網關配套的GSD文件（后綴為.gsdml），導入成功后，選擇該網關，點擊“添加”。

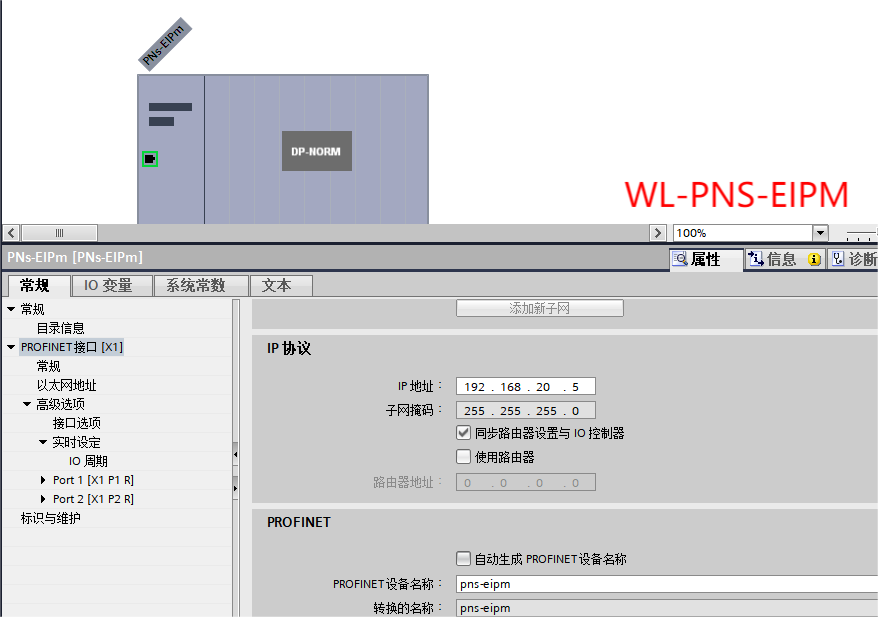

配置網關參數：選中Profinet轉Ethernet IP網關網關設備，在右側“屬性”中，設置設備名稱為“pns-eipm”，IP地址為192.168.20.5（與PLC同網段，避免IP沖突）。

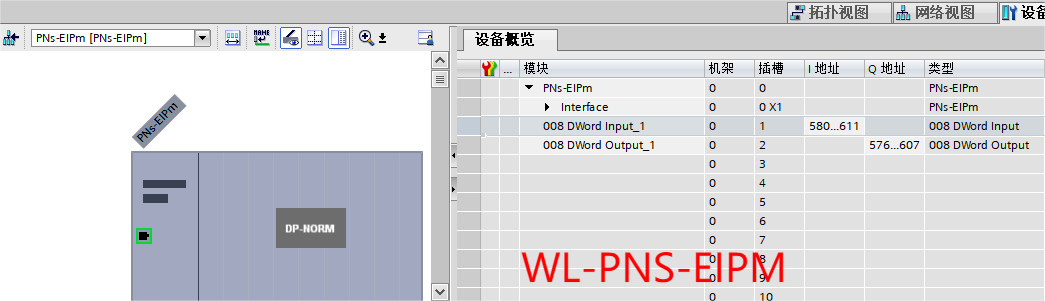

關聯過程數據區：在Profinet轉Ethernet IP網關“屬性”→“過程數據”中，配置輸入?yún)^(qū)（IW580-IW611，用于接收Ethernet IP從屬設備運行狀態、實際頻率）和輸出區（QW580-QW607，用于下發啟停指令、頻率設定值），點擊“應用”，將組態下載至PLC（下載前需將PLC切換至“停止”模式，下載后切換至“運行”模式）。

1. 網關側配置

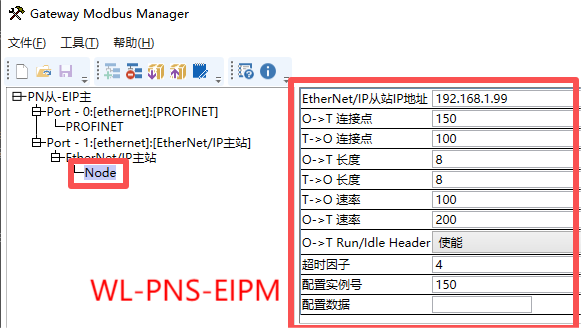

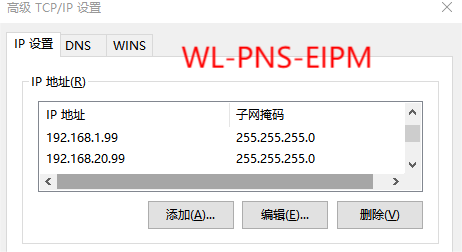

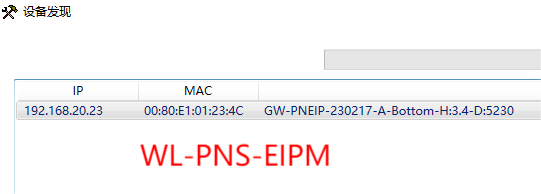

設備連接：用網線將電腦與網關直連，將電腦IP手動設置為192.168.1.99（與網關同網段），打開GCS軟件，先創建項目點擊左上角“搜索設備”，軟件自動識別PN-EIP網關，雙擊網關進入配置界面。

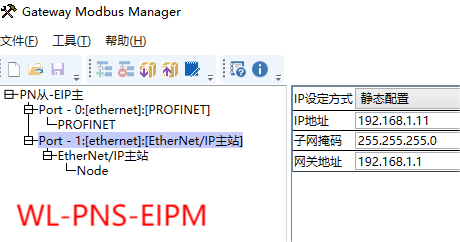

Profinet從站配置：在“Profinet設置”選項卡中，不用單獨設定profinet的IP地址，由組態進行分配IP地址以及設備名稱。EthernetIP主站配置：設置IP地址為192.168.1.11，子網掩碼255.255.255.0，網關地址是過濾交換機所用的而非網關網口地址。

配置生效：點擊“下載配置”，將參數寫入網關，彈出“重啟設備生效”提示，點擊“確定”，重啟網關后，查看“通信狀態”，顯示“Profinet連接正常、EthernetIP連接正?！奔礊榕渲贸晒Α?/p>

1. EthernetIP從屬設備配置（PLC，簡單適配）

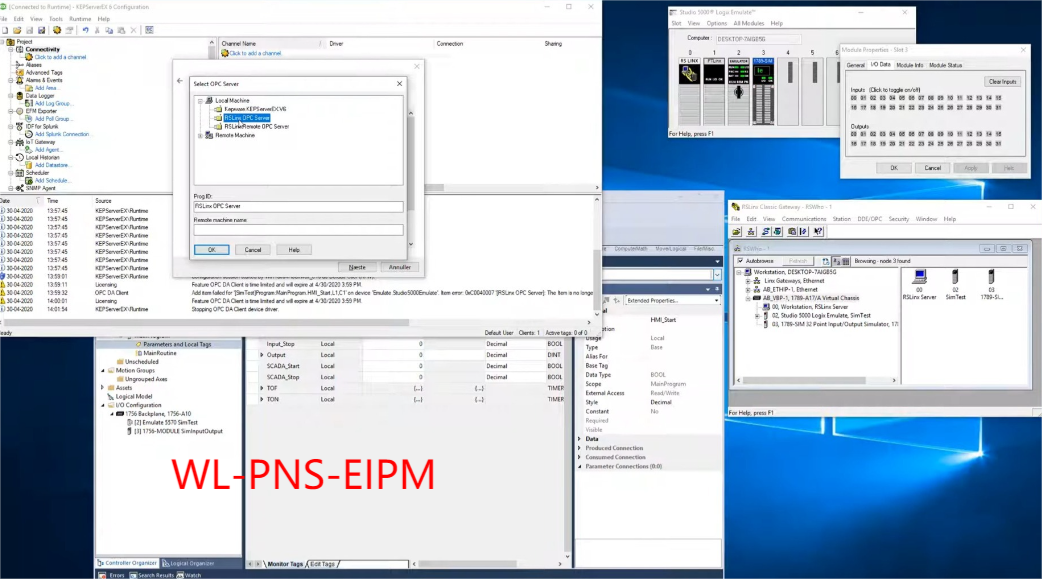

軟件連接：打開RSLogix5000軟件，新建項目并添加“1756 - L71”P(pán)LC型號，用網線直連電腦與PLC，設置電腦IP與PLC同網段（默認IP：192.168.1.20），點擊“在線連接”。

通信模式設置：在PLC“屬性”→“通信”→“EthernetIP”中，啟用“EthernetIP從站模式”，設從站地址為1（與網關掃描結果一致）。

控制參數配置：切換至“控制模式”，設為“EthernetIP指令控制”，啟用“遠程啟?！薄斑h(yuǎn)程頻率調節”功能，設置頻率調節范圍為0 - 50Hz，保存并下載參數至PLC。

狀態驗證：重啟PLC，查看“通信指示燈”，綠燈常亮則表明EthernetIP連接正常，可接收網關下發指令。

（四）聯動測試（驗證配置有效性）

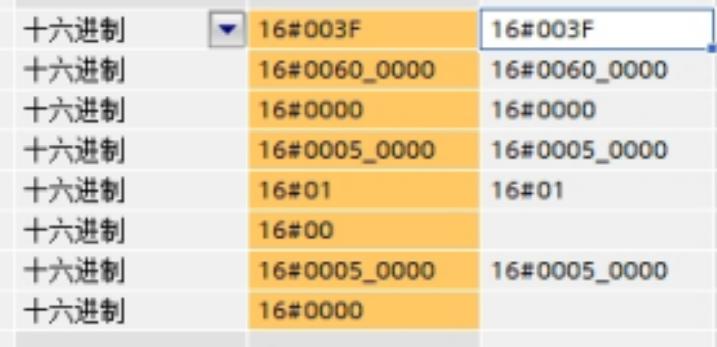

1.鏈路測試：在PLC在線監控界面，查看IW580-IW611數據，可實時讀取PLC運行狀態、實際頻率；在網關配置軟件中，查看“數據交互狀態”，顯示“正常交互”。

2.功能測試：通過PLC程序下發“啟動指令”（QW576=1）和“頻率設定值”（QW577=30），PLC啟動并運行在30Hz；下發“停止指令”（QW580=0），PLC停機，功能正常。

三、總結語

本案例呈現西門子S7 - 1200PLC與EthernetIP從站設備跨協議互聯配置流程。核心是“參數一致性”，即PLC與網關的Profinet參數（設備名、IP、通信周期）要匹配，Profinet轉Ethernet IP網關網關與EthernetIP從站的映射關系（地址、數據類型）需對應，且從站設備要啟用對應通信模式。配置過程循序漸進，每步有細節驗證，適合新手熟悉跨協議互聯核心邏輯，可用于小型產線PLC、傳感器等EthernetIP從站設備對接，保障通信穩定與控制精準。
