低強度聚焦超聲（LIFU）概述

低強度聚焦超聲（LIFU）是一種非侵入性神經調控技術，其機理基于使用長脈沖序列（通常為數百毫秒）的超聲波，中心頻率在200-650 kHz范圍內，通過熱機制或機械效應（如改變神經元膜電位或離子通道活性）可逆地興奮或抑制神經活動，而不會產生組織損傷或血腦屏障開放。LIFU的優勢包括高空間聚焦性、可逆調控以及罕見不良反應，關鍵點在于其聲場分布呈典型橢圓形輪廓，長軸垂直于換能器表面，適用于深層腦區靶向（如靶向丘腦或皮層下結構）。例如，本研究中的tFUS（作為LIFU的代表）使用穩態正弦波，在模擬中顯示出均勻的能量沉積，這為神經調控提供了精確的工具。

HUIYING

TPS（經顱脈沖超聲刺激）概述

經顱脈沖超聲刺激（TPS）是LIFU的一種變體，其機理基于單次超短脈沖（約3 μs），重復頻率為4 Hz，使用高壓力振幅（可達25 MPa）但低空間峰值時間平均強度（SPTA ≤ 0.1 W/cm2），通過瞬態沖擊波機制調控神經活動，可能優先涉及機械效應（如細胞膜機械敏感性）而非熱效應。TPS的優勢包括脈沖持續時間短以減少熱積累、臨床顯示在阿爾茨海默病患者中安全有效，關鍵點在于其聲場分布呈兩個鏡像的彎月形輪廓，最寬直徑平行于換能器表面，適用于淺層或分散刺激，這可能減少對周圍組織的非特異性影響。

HUIYING

低強度聚焦超聲（LIFU）與TPS對比分析

下表基于文檔內容總結兩種技術的關鍵差異，涵蓋波形、聲場特性、模擬參數和潛在應用。數據源自文檔中的模擬結果和表格（如Table 3和Table 4），以確?？茖W(xué)性。

HUIYING

臨床研究：研究方法

本文是一項計算研究，旨在通過模擬比較tFUS和TPS的聲波傳播，為未來臨床試驗提供基礎。

研究方法

本研究采用計算模擬方法，具體條目如下：

模擬平臺與方程：使用有限差分時域（FDTD）模擬平臺（Sim4Life，Zurich, Switzerland），應用Westervelt-Lighthill方程建模超聲傳播，該方程結合了非線性效應和衰減，適用于瞬態脈沖分析。

模擬環境：包括兩種設置——自由水環境（無組織，用于驗證先前結果）和三維現實人類頭部模型（基于MIDA數據集，分辨率0.5 mm）。頭部模型包含多種組織（如皮膚、脂肪、肌肉、頭骨、腦脊液和腦組織），其聲學屬性（如聲速、密度和衰減系數）從IT'IS v4.0數據庫導入。

換能器設計：使用三種換能器類型——單元素聚焦換能器（SEFT）用于tFUS和TPS，以及TPS專用拋物線換能器。SEFT參數基于Samoudi et al. (2019)的研究，例如自由水模擬中SEFT的直徑為30 mm、焦距30 mm，頭部模型中SEFT的孔徑為100 mm、曲率半徑120 mm；TPS拋物線換能器則孔徑50 mm、焦距53 mm。這些換能器的幾何形狀差異如圖1所示，它直觀展示了SEFT在自由水和頭部模型中的配置，以及TPS換能器的拋物線特征，確保設計可比性。

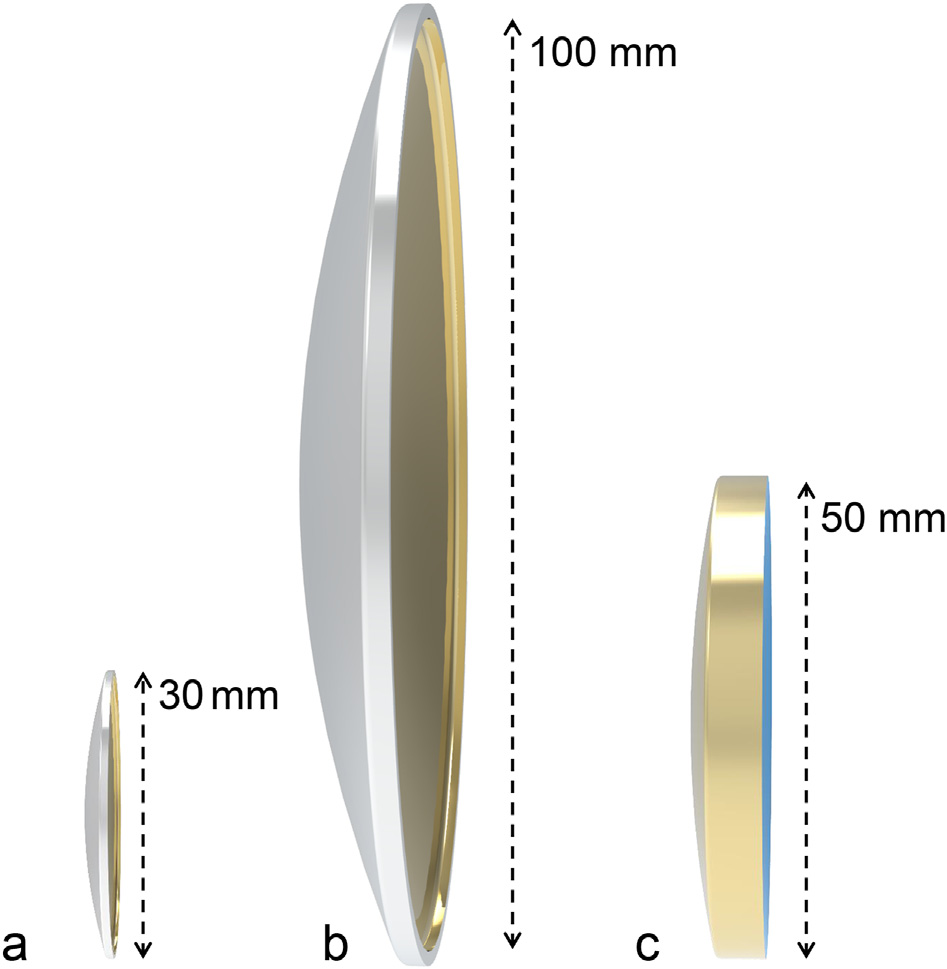

圖1: 換能器幾何形狀分析

圖1直觀展示了本研究中使用的三種換能器設計，是模擬比較的基礎。圖1包括三個部分：

圖1a部分為自由水環境中的單元素聚焦換能器（SEFT），其參數為直徑30 mm、焦距30 mm，用于模擬tFUS和TPS在無干擾條件下的聲波傳播；

圖1b部分為基于MIDA頭部模型的SEFT，參數調整為曲率半徑120 mm、孔徑100 mm，以評估組織效應；

圖1c部分為TPS專用的拋物線換能器，其孔徑50 mm、焦距53 mm，設計基于臨床TPS設備。

圖1強調了硬件差異對聲場聚焦的關鍵影響：SEFT設計支持tFUS的深層靶向，而拋物線換能器優化了TPS的短脈沖傳播，可能導致更淺的焦點。這為后續模擬中的聲場輪廓差異（如橢圓形vs彎月形）提供了幾何基礎，并驗證了換能器選擇在神經調控中的重要性。

波形參數：tFUS模擬為穩態正弦波（頻率500 kHz，振幅0.145 MPa或0.813 kPa），TPS模擬為高斯加權正弦小波（振幅2 MPa，持續時間4 μs）。波形選擇基于文獻校準，以隔離波形差異的影響。

數值設置：采用全波時間依賴方法處理瞬態脈沖（如TPS），網格分辨率優化至1.5 MHz以確保收斂（平均平方誤差<10%），邊界條件使用完美匹配層以減少反射。模擬在工作站上運行（32核心，256 GB RAM），確保計算效率。

HUIYING

臨床研究：研究結果

研究結果

研究結果基于自由水和頭部模型模擬，具體條目如下：

自由水模擬中的聲強分布：tFUS的聲強分布呈典型橢圓形輪廓，長軸垂直于換能器表面，峰值瞬時強度為474 kW/m2，平均強度為232 kW/m2；FWHM測量顯示波束軸為27 mm，橫向軸為3.8 mm，與先前研究一致。相反，TPS的分布呈兩個鏡像的彎月形輪廓，最寬直徑平行于換能器，F(xiàn)WHM波束軸為3 mm，橫向軸為6 mm，突出了瞬態脈沖的分散特性。這些分布差異如圖2所示，其中tFUS部分（圖2c）顯示均勻橢圓形，而TPS部分（圖2d）呈現動態彎月形；圖片還包含了波形參數對比（圖2b），強調了TPS短脈沖的高壓特征。

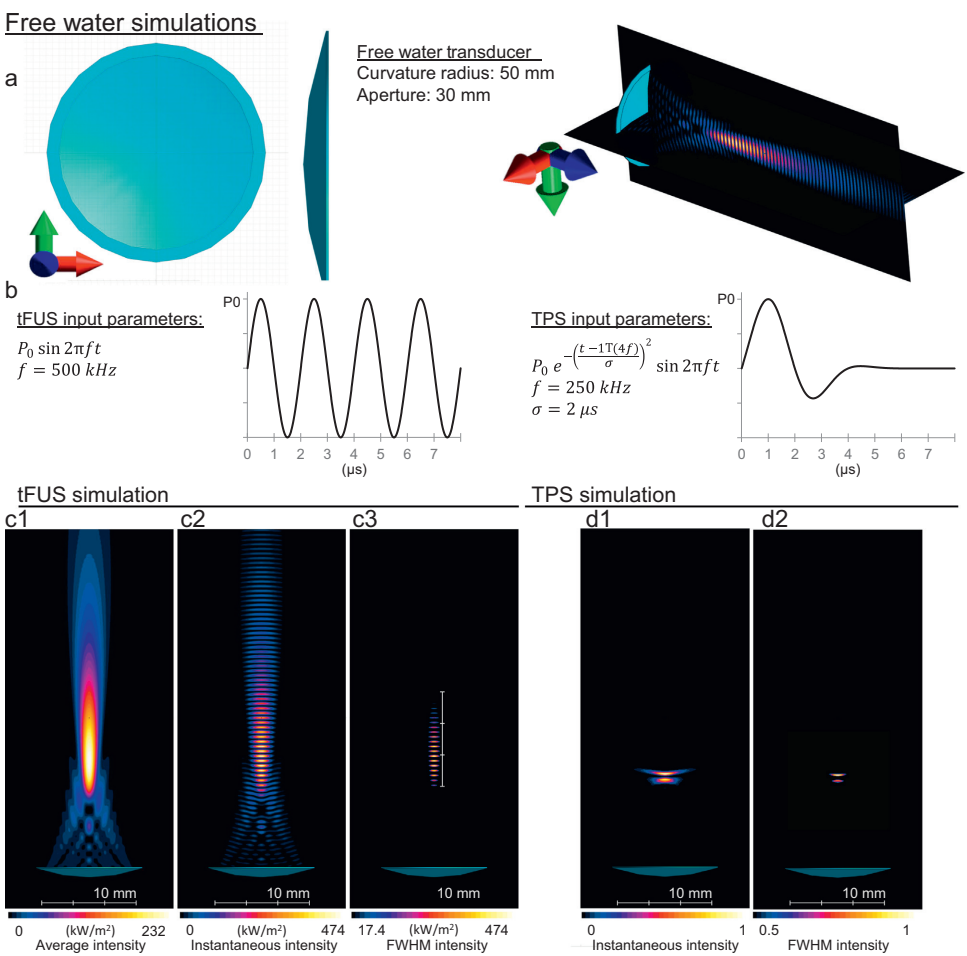

圖2: 自由水模擬中的聲強分布分析

圖2通過三維模擬對比了tFUS和TPS在自由水環境中的聲強分布，采樣于YZ平面并通過時間峰值。

圖2包含多個子圖：a部分顯示tFUS和TPS使用相同的球形SEFT換能器，確保比較公平；b部分列出波形參數，tFUS為穩態正弦波（頻率500 kHz，振幅0.145 MPa），TPS為高斯加權正弦小波（振幅2 MPa，持續時間4 μs）；c部分展示tFUS的強度分布（c1平均強度、c2瞬時強度、c3半高全寬FWHM輪廓），呈現典型的橢圓形輪廓，長軸垂直于換能器表面，峰值瞬時強度為474 kW/m2；d部分展示TPS的強度分布（d1瞬時強度、d2 FWHM輪廓），呈兩個鏡像的彎月形輪廓，最寬直徑平行于換能器表面，F(xiàn)WHM測量顯示波束軸3 mm、橫向軸6 mm。

圖2揭示了波形差異的根本影響：tFUS的長脈沖導致穩態橢圓形聲場，適合均勻能量沉積；TPS的瞬態脈沖產生動態彎月形分布，可能增強空間分散性。這為神經調控精度提供了見解，例如TPS的短脈沖或減少熱風險，但焦點較淺。

頭部模型模擬中的聲強分布：在MIDA頭部模型中，tFUS的聲強分布仍保持橢圓形，但峰值強度顯著降低（峰值瞬時強度為34.8 W/m2，而自由水為474 kW/m2）， due to頭骨衰減；FWHM顯示波束軸24 mm，橫向軸3.75 mm，有輕微扭曲（如橢圓內峰值不均）。TPS的分布也維持彎月形，但使用SEFT時FWHM橫向軸增至7 mm，使用拋物線換能器時焦點更淺（FWHM波束軸3.5 mm，橫向軸11 mm）。這些結果如圖3所示，其中tFUS部分（圖3b）顯示在多個視圖中的一致性，而TPS部分（圖3c-d）凸顯了換能器設計的影響；圖片還展示了換能器位置（圖3a），強調頭部模型中的空間定位。

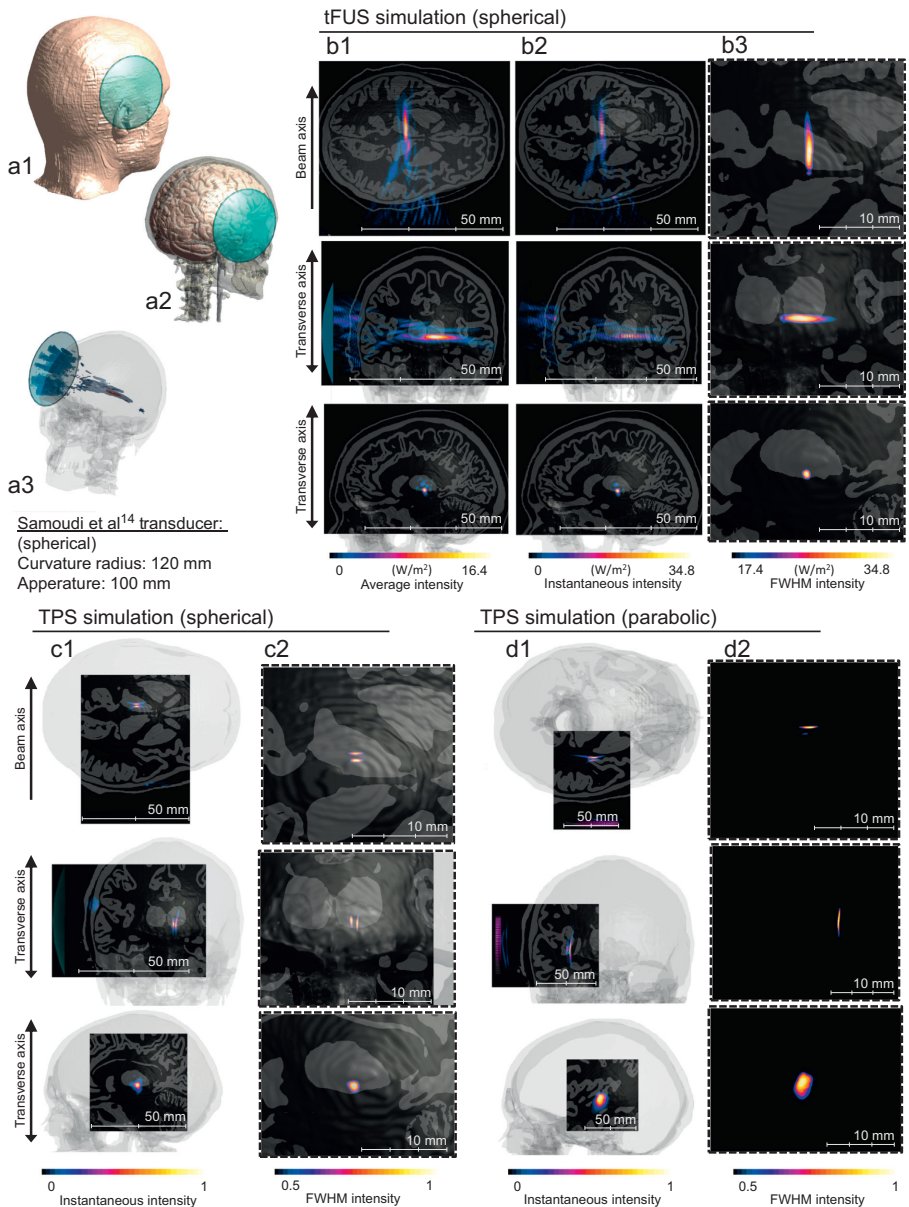

圖3: 現實頭部模型模擬中的聲強分布分析

圖3展示了在三維MIDA頭部模型中tFUS和TPS的聲強分布，考慮了組織（如頭骨、腦組織）的衰減和扭曲效應。

圖3包括多個部分：a部分顯示換能器位置（a1相對于MIDA模型的位置，a2半透明頭皮和頭骨以揭示腦組織，a3 tFUS波束輪廓）；b部分為tFUS強度分布（b1平均強度、b2瞬時強度、b3 FWHM輪廓），在頭部模型中仍保持橢圓形，但峰值強度顯著降低至34.8 W/m2（相較于自由水的474 kW/m2），且出現輕微扭曲（如橢圓內峰值不均）；c部分為使用相同SEFT的TPS模擬（c1瞬時強度、c2 FWHM輪廓），彎月形輪廓得以維持，F(xiàn)WHM橫向軸增至7 mm；d部分為使用TPS專用拋物線換能器的模擬（d1瞬時強度、d2 FWHM輪廓），焦點更淺（FWHM波束軸3.5 mm）。

圖3驗證了頭部組織對聲場的影響有限：輪廓形狀和方向（橢圓形垂直換能器、彎月形平行換能器）保持不變，但頭骨導致衰減和微小失真。這強調了計算模型在預測體內聲場中的可靠性，并為臨床協議設計（如靶向深層或淺層腦區）提供依據。

tFUS的FWHM（圖3 b3）：該子圖顯示tFUS的聲強分布呈橢圓形輪廓，F(xiàn)WHM測量表明波束軸（沿傳播方向）寬度較大，而橫向軸（垂直于傳播方向）寬度較小。這驗證了tFUS的長脈沖序列產生深層、高聚焦的聲場，適合靶向特定腦區。頭部組織（如頭骨）導致輕微扭曲，但橢圓形輪廓保持穩定。

TPS的FWHM（圖3 c2和d2）：圖3c2（TPS SEFT）顯示彎月形輪廓，橫向軸FWHM大于波束軸FWHM，表明聲場更分散；圖3d2（TPS拋物線換能器）進一步顯示焦點變淺，橫向軸FWHM顯著增大。這突出了TPS的瞬態脈沖特性，可能導致更安全的淺層刺激，但聚焦性較弱。

FWHM對比表格

tFUS的橢圓形焦點：波束軸FWHM（24 mm）遠大于橫向軸FWHM（3.75 mm），比率0.156＜1，表明高空間聚焦性，適合深層腦區（如丘腦）的精確神經調控，但可能受頭骨衰減影響強度。

TPS的彎月形焦點：橫向軸FWHM大于波束軸FWHM（比率＞1），表明聲場分散，焦點較淺。TPS拋物線換能器的橫向軸FWHM達11 mm，突出其安全性優勢（減少局部熱風險），但靶向精度較低。

臨床啟示：tFUS適用于需高精度的疾?。ㄈ缯痤潱?/strong>，而TPS可能更適合安全性優先的應用（如阿爾茨海默病）。FWHM數據為設備設計提供依據，例如在便攜設備中集成可切換模式以平衡聚焦性與安全性。

HUIYING

總結

本計算研究通過詳實的模擬分析，系統比較了LIFU（以tFUS為代表）和TPS的聲波傳播特性。關鍵發現包括：LIFU的穩態脈沖產生橢圓形聲場，適合深層神經調控，而TPS的瞬態脈沖導致彎月形輪廓，可能增強安全性但焦點較淺。研究方法使用FDTD模擬和現實頭部模型，確保了結果的科學性；研究結果通過自由水和頭部模擬驗證了波形差異的主導作用。這些發現為未來神經調控技術的優化提供了指導，例如在疾病應用中平衡聚焦性與安全性。局限包括模擬參數假設，未來工作需結合多時間點實驗?？傮w，本研究突出了波形設計在神經調控中的重要性，并為臨床轉化奠定了基礎。
