一前言

伴隨電動汽車技術的蓬勃發展，人們對高級駕駛輔助系統（ADAS）與自動駕駛的需求日益增長。在汽車領域，數字高清攝像頭逐步取代傳統模擬攝像頭，憑借在性能、可靠性、系統集成度等方面的顯著優勢，成為現代汽車智能化與安全性升級的關鍵要素。

二數字攝像頭常見的異常

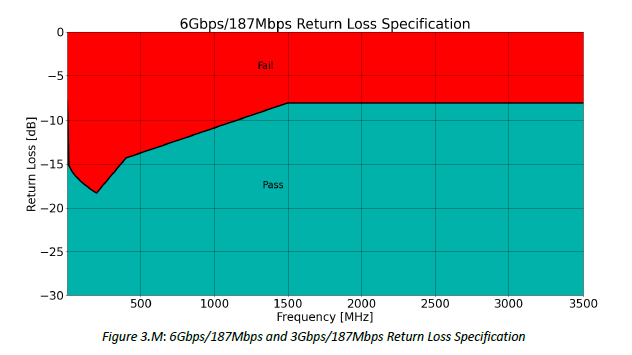

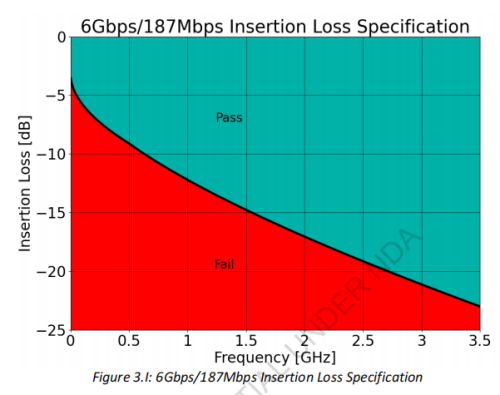

在汽車行駛過程中，數字攝像頭常見的閃屏、黑屏、視頻卡頓等功能異常情況，會對駕駛安全構成嚴重威脅。目前市場上的 Serder 芯片對通信鏈路均有特定要求，只有滿足這些要求，才能確保攝像頭功能的穩定可靠。以 ADI 的 GMSL2 為例，其 S 參數限值要求對保障通信鏈路性能至關重要（具體 S 參數限值要求見下圖）。

三S參數測試

S參數，即散射（Scattering）參數，主要用于描述高頻電路中電磁波（信號）在端口之間的反射和透射情況。在射頻（RF）、微波（Microwave）以及高速數字電路設計與分析領域，S 參數是不可或缺的核心工具。

在車載數字高清攝像頭的開發設計過程中，通過 S 參數判斷 PCB - Layout 是否達標是至關重要的必經環節。合理的 PCB - Layout 能夠有效減少信號傳輸過程中的反射和干擾，確保信號完整性。例如，通過優化走線布局、控制線寬和線距等，可以改善信號的傳輸特性，滿足 S 參數限值要求。

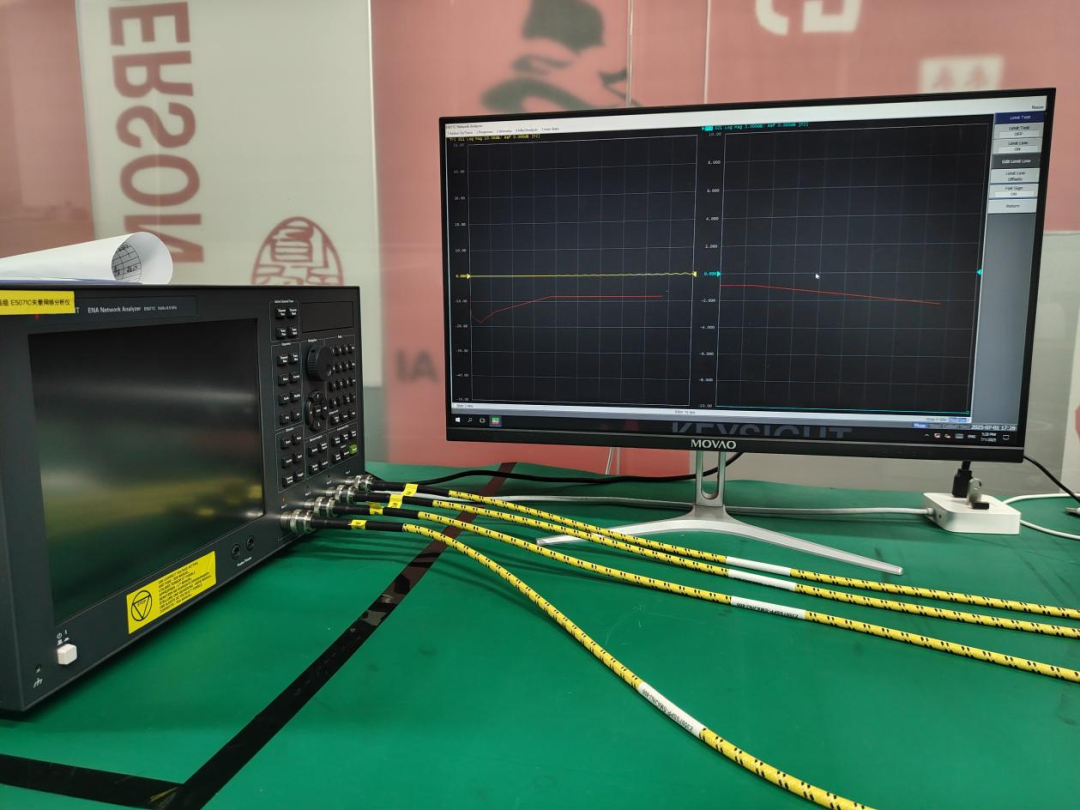

韜略科技為客戶提供專業的 S 參數實機測試與深入分析服務。在測試過程中，使用先進的測試設備，如 keysignt 的 E5071C 矢量網絡分析儀（見測試設備示意圖），能夠精準測量信號在不同頻率下的反射和透射情況。通過對測試數據的深入分析，韜略科技能夠助力客戶精準評估產品 POC 鏈路的通信質量，及時發現潛在問題，并提出針對性的改進建議，有效縮短產品整體開發周期。

四POC電感

在數字高清攝像頭系統中，常采用同軸線同時傳輸信號與供電。此時，POC電感發揮著關鍵作用，它能夠?qū)㈦姾托盘栠M行有效分隔，防止信號在電源部分流失，保障信號傳輸?shù)耐暾耘c穩定性。

五韜略科技電感組合方案

韜略科技針對 ADI、TI、慷智等不同品牌的 serdes 芯片，精心研發了一系列適配方案。以下為我司針對 ADI 芯片的部分方案展示：

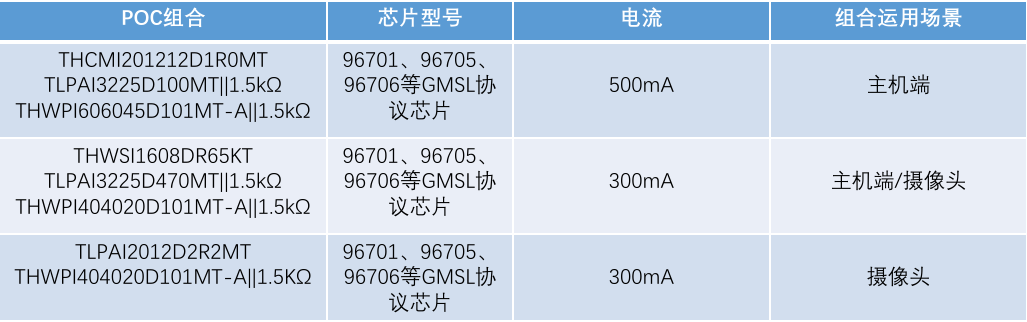

GMSL1組合方案

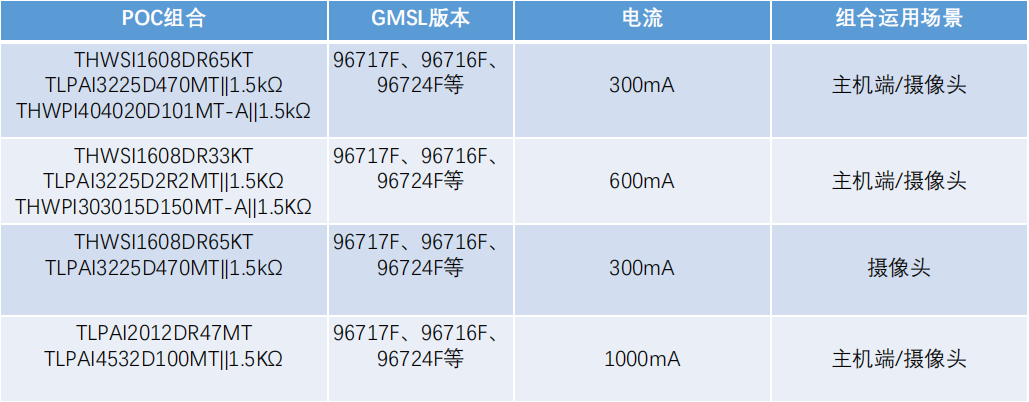

GMSL2組合方案 3Gbps/187Mhz

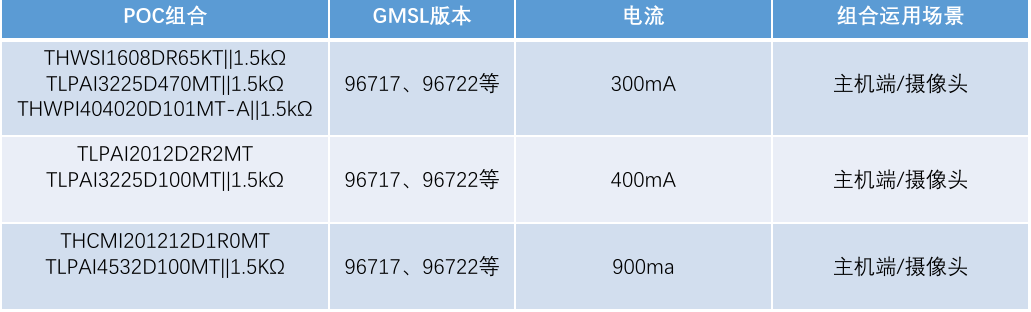

GMSL2組合方案 6Gbps/187Mhz

六總結

以上是韜略科技針對 GMSL1/2 的多種方案。若您有 S 參數實測需求，或?qū)で?POC 電感的國產替代方案，歡迎隨時與我們聯系咨詢。
