TDC1011-Q1：超聲波傳感模擬前端的技術剖析與應用指南

在當今的電子測量領域，精確和高效的傳感技術是推動各行業創新發展的關鍵。TI推出的TDC1011-Q1單通道超聲波傳感模擬前端（AFE）為液位傳感、濃度傳感等應用提供了強大支持。今天我們就來深入了解TDC1011-Q1的特性、應用及設計要點。

文件下載：tdc1011-q1.pdf

一、核心特性亮點多

汽車級品質與高性能指標

TDC1011-Q1符合汽車AEC - Q100標準，可靠性有保障。其測量范圍可達8ms，在2SPS模式下工作電流僅1.8μA，低功耗優勢顯著，適合電池供電的應用場景。

靈活的發射與接收通道

• 發射通道（TX）：支持單換能器應用，可編程激勵頻率范圍從31.25kHz到4MHz，且最多可輸出31個脈沖，能適配不同的換能器需求。
• 接收通道（RX）：STOP周期抖動低至50psRMS，低噪聲和可編程增益放大器保證了信號的準確采集。同時，還可接入信號鏈進行外部濾波器設計，通過可編程閾值比較器進行回波鑒定，并且具備可編程低功耗模式，適用于長飛行時間（TOF）測量。

精準的溫度測量功能

該芯片可連接兩個PT1000/500 RTD，RTD - RTD匹配精度達0.02°CRMS，能有效補償因溫度變化對測量結果的影響。其工作溫度范圍為 - 40°C至125°C，適應各種惡劣環境。

二、廣泛的應用場景

液位與流體識別測量

TDC1011-Q1可用于不同材質容器內的液位測量和流體識別/濃度測量。在液位測量中，通過測量聲波在流體中的飛行時間，結合聲速即可計算出液位高度。在流體識別方面，測量已知距離下的飛行時間，進而計算出流體中的聲速，以此來驗證流體的身份和濃度。

三、深入的內部結構解析

功能模塊劃分清晰

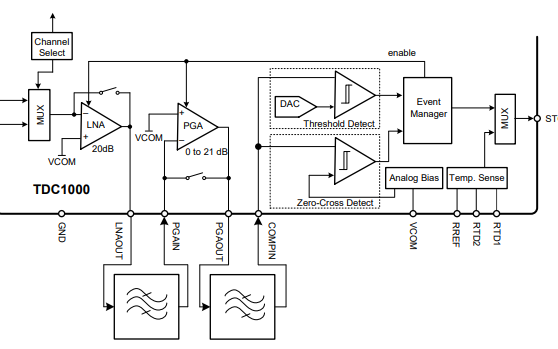

TDC1011主要由發射（TX）和接收（RX）通道組成。發射通道通過時鐘分頻器和TX生成器，為換能器提供可編程的激勵脈沖。接收通道則包含LNA、PGA和比較器，對回波信號進行放大和處理，生成STOP脈沖用于計算TOF。

各模塊功能詳解

• 低噪聲放大器（LNA）：可配置為電容反饋和電阻反饋兩種模式，分別適用于不同諧振頻率的換能器。電容反饋模式下具有帶通頻率響應，電阻反饋模式則適用于低頻換能器。
• 可編程增益放大器（PGA）：增益可在0 - 21dB之間以3dB步長調節，帶寬根據增益進行縮放。
• 比較器：用于生成STOP脈沖，包括閾值檢測比較器和過零檢測比較器，通過事件管理器控制STOP脈沖的數量和接收模式。
• 溫度傳感器：支持PT1000或PT500傳感器，通過測量參考電阻和RTD的電阻值來計算溫度。

四、關鍵的設計要點

電源設計

模擬電路的電源電壓范圍為2.7V - 5.5V，IO電路的電源電壓范圍為1.8V - 5.5V，且 (V{IO}) 不能超過 (V{DD})。建議在VDD和VIO引腳附近放置100nF陶瓷旁路電容，同時可使用大于1μF的電解或鉭電容進行濾波。

布局設計

在4層板設計中，推薦的層疊順序為信號層、接地層、電源層和信號層。旁路電容應靠近VDD和VIO引腳放置，START和STOP走線長度要匹配，避免不必要的過孔，SPI信號走線應靠近布置。

五、編程與配置方法

SPI接口通信

通過SPI接口對TDC1011進行參數配置，通信支持讀寫操作。寫操作由一個寫命令字節和一個數據字節組成，讀操作由一個讀命令字節和8個SCLK周期組成。

寄存器配置

TDC1011有多個配置寄存器，如CONFIG_0 - 4、TOF_0 - 1、ERROR_FLAGS等，通過對這些寄存器的不同位進行設置，可以實現發射脈沖數量、接收模式、增益、溫度測量模式等功能的配置。

六、應用案例分析

液位測量

在液位測量應用中，換能器發射超聲波，遇到液面反射后被接收。通過測量START和STOP脈沖之間的時間差，結合聲速公式 (d=frac{TOFtimes c}{2}) 即可計算出液位高度。實際應用中，要注意分辨率和范圍的選擇，避免環境干擾對測量結果的影響。

流體識別

對于流體識別，測量已知距離下的TOF，根據公式 (c_{medium}=frac{2times d}{TOF}) 計算聲速，從而識別流體種類和濃度。以柴油尾氣處理液（DEF）為例，不同濃度的DEF具有不同的聲速，通過測量聲速可以精確測量其濃度。

TDC1011-Q1憑借其豐富的特性、廣泛的應用場景和靈活的配置方式，為電子工程師在超聲波傳感領域的設計提供了優秀的解決方案。在實際應用中，我們需要根據具體需求合理選擇參數和優化設計，以充分發揮其性能優勢。大家在使用TDC1011-Q1的過程中遇到過哪些問題呢？歡迎在評論區分享交流。
