探索 MIC2807：高性能 RF PA 電源管理 IC

在電子工程領域，電源管理芯片對于設備的性能和穩定性起著至關重要的作用。今天，我們就來深入了解一款來自 MICREL 的高性能電源管理 IC——MIC2807，看看它在 RF PA 電源管理方面有哪些獨特的優勢。

文件下載：MIC2807-OOYML-TR.pdf

一、產品概述

MIC2807 是一款集成了高性能 600mA DC/DC 轉換器和雙低壓差（LDO）穩壓器的電源管理 IC。其中，DC/DC 轉換器專為為手機中的功率放大器（PA）供電而設計，而雙 LDO 穩壓器則為 RF 部分的其余電路提供穩定的電源。該芯片在低噪聲性能方面進行了優化，在不影響質量的前提下提高了手機的效率。

二、主要特性

電源輸入范圍

它支持 2.7V 至 5.5V 的輸入電壓范圍，能夠適應多種不同的電源環境。

低噪聲與高性能

采用 2MHz 恒定頻率脈沖寬度調制（PWM）DC/DC 轉換器，實現了低噪聲運行和高效率。輸出電壓（VOUT）可從 0.3V 調節到輸入電壓（VIN），在 (V{IN }>V{OUT }) 時，通過 DAC 輸入可在 0.3V 至 3.6V 之間進行調整。轉換器還能在 100% 占空比模式下工作，提供最大的功率和效率。此外，它還具備旁路模式，通過一個 95mΩ 的開關將輸入電壓節點（PVIN 引腳）與輸出電壓節點（OUT 引腳）短路。

雙 LDO 穩壓器優勢

集成的雙低噪聲 LDO 穩壓器具有高精度（±2% 溫度范圍內）、高 PSRR（大于 70dB）和極低的輸出噪聲（32μVrms）等特點。LDO1 可提供 200mA 的輸出電流，LDO2 可提供 30mA 的輸出電流，滿足了 RF 電路不同部分的電源需求。

封裝與保護特性

采用了小巧的 2.5mm x 2.8mm MLF? 封裝，節省了電路板空間。同時，芯片還具備熱關斷保護和電流限制保護等功能，提高了產品的可靠性。

三、參數與性能

電氣參數

在不同的測試條件下，MIC2807 展現出了優秀的電氣性能。例如，在 (V{IN}=PV{IN}=AV{IN}=V{EN}=3.6V)，(V{DAC }=0.6V)，(V{EN 1}=V{EN 2}=0V)，(L=4.7μH)，(C{OUT }=1μF)，(T_{A}=25^{circ}C) 的條件下，DC/DC 轉換器的輸出電壓為 1.8V（典型值），效率超過 90%。雙 LDO 穩壓器也在各種負載和溫度條件下保持了穩定的輸出。

典型特性曲線

文檔中給出了大量的典型特性曲線，包括 DC/DC 轉換器的效率、輸出電壓、開關頻率等與輸入電壓、輸出電流、溫度等參數的關系，以及 LDO1/LDO2 的負載調節、線路調節、電源抑制比等特性曲線。這些曲線為工程師在實際設計中提供了重要的參考依據。

四、應用領域

通信設備

MIC2807 適用于多種通信設備，如 CDMA2000 手機、UMTS/WCDMA 手機、Wibro 模塊和 WiFi 模塊等。在這些設備中，它能夠?yàn)?RF 功率放大器提供穩定、高效的電源，保證通信質量。

功率放大器模塊

對于使用線性 PA 的功率放大器模塊（PAMs），MIC2807 同樣能夠發揮其優勢，通過動態調整輸出功率，延長電池壽命。

五、引腳與功能

引腳配置

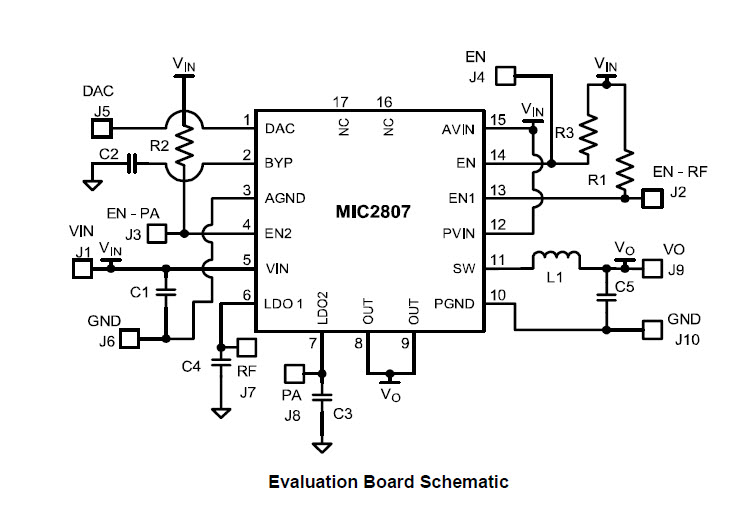

MIC2807 采用 17 引腳的 2.5mm x 2.8mm MLF? 封裝，每個引腳都有其特定的功能。例如，DAC 引腳用于控制 DC/DC 轉換器的輸出電壓，其輸出電壓是 DAC 電壓的 3 倍；BYP 引腳是 LDO1 和 LDO2 內部電壓參考的濾波電容引腳；EN、EN1 和 EN2 引腳分別用于控制 DC/DC 轉換器、LDO1 和 LDO2 的開啟和關閉。

功能描述

各引腳功能相互配合，實現了對電源的精確管理。例如，當 DAC 電壓超過 1.2V 時，DC/DC 轉換器進入旁路模式，通過內部的 95mΩ 開關將輸入電壓直接連接到輸出，提高了效率。同時，在關閉狀態下，通過將相應的使能引腳置低，可以大大降低設備的功耗。

六、元件選擇與 PCB 布局

元件選擇

在元件選擇方面，輸出電容對于保證電路的穩定性非常重要。LDO1 輸出需要一個 2.2μF 的陶瓷電容，而 LDO2 和 DC/DC 調節器輸出需要一個 1μF 的陶瓷電容。輸入電容建議選擇最小 1μF（推薦 2.2μF）的 X5R 或 X7R 陶瓷電容，以實現最佳的旁路效果。電感則選擇 4.7μH 的型號，在選擇時要確保其能夠承受負載所需的最大平均和峰值電流。

PCB 布局

合理的 PCB 布局對于減少噪聲和干擾至關重要。文檔中給出了詳細的布局示意圖，強調了將高頻開關噪聲源（如 PVIN）與敏感節點（如 AVIN）分開的重要性，以及使電源地（PGND）和模擬地（AGND）的電流回路盡可能小且分開的原則。

七、總結

MIC2807 作為一款高性能的 RF PA 電源管理 IC，以其低噪聲、高效率、小封裝和豐富的保護功能等特點，為電子工程師在設計通信設備和功率放大器模塊時提供了一個優秀的解決方案。在實際應用中，我們需要根據具體的需求和參數，合理選擇元件和進行 PCB 布局，以充分發揮該芯片的性能優勢。大家在使用 MIC2807 或者其他電源管理芯片時，是否遇到過一些特殊的問題呢？歡迎在評論區分享交流。
