測試設備：功率放大器(Aigtek的ATA-1220E)、Y型分支電纜、上位機、示波器、無線開關、屏蔽磁環、信號源、FPGA芯片、數模轉換模塊。

實驗過程：先搭建以FPGA為主控，集成ADC/DAC、功放、無線磁環的實驗平臺，模擬Y型多分支電纜與海水環境。隨后測試不同調制比信號對200m斷路及6m盲區故障的檢測效果，驗證PHAT加權指數抑制法等優化算法的盲區定位能力；對50m分支、100m缺陷故障的反射信號做預處理，提升缺陷故障敏感度；通過控制磁環通斷實現故障支路精準區分；測試兩種優化時延算法的單路及多分支故障檢測性能；最后驗證自適應閾值曲線的遠距離故障識別能力，以及多物理場波速擬合、超頻率估計的定位精度提升效果。

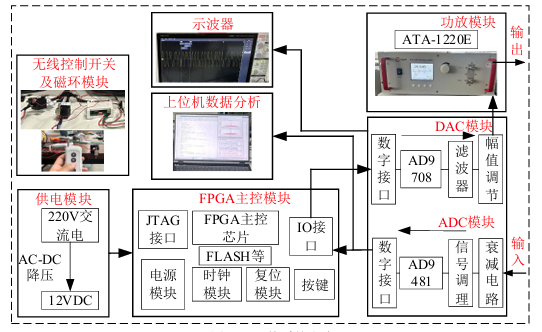

圖1系統控制框圖

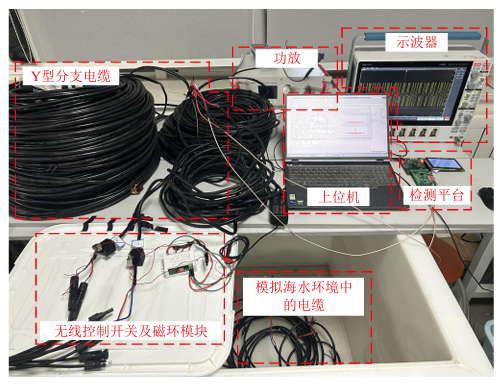

圖2實驗平臺

實驗結果：

1、不同調制比及偽盲區實驗結果表明，調制比0.4時檢測效果最優，PHAT加權指數抑制法與改進SCOT加權函數法可實現3~8m盲區內故障直接定位且故障距離越大定位誤差越小。

2、多分支定位信號預處理實驗驗證，均值比例去疊加結合自適應閾值修正小波去噪的預處理方式，能顯著提升對特征阻抗變化不明顯的缺陷故障的敏感度，可識別50m分支節點和99.424m缺陷故障。

3、自適應閾值曲線定位實驗發現，自適應閾值曲線可適配不同距離的信號衰減，能有效識別遠距離衰減故障，檢測效果優于傳統固定閾值。

4、多物理場波速擬合與超頻率估計精度提升實驗證明，多物理場波速擬合可使定位精度提升約6%，10組采樣的超頻率估計法能再提升約0.3%定位精度且采樣組數越多提升效果越顯著。

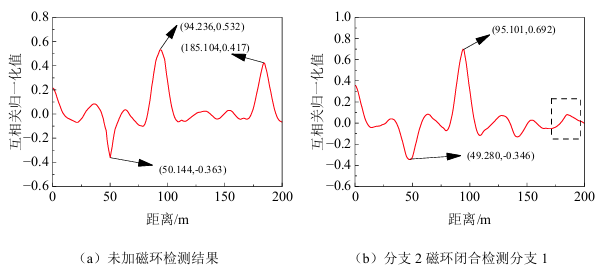

圖3多分支故障檢測結果

產品推薦：ATA-1220E

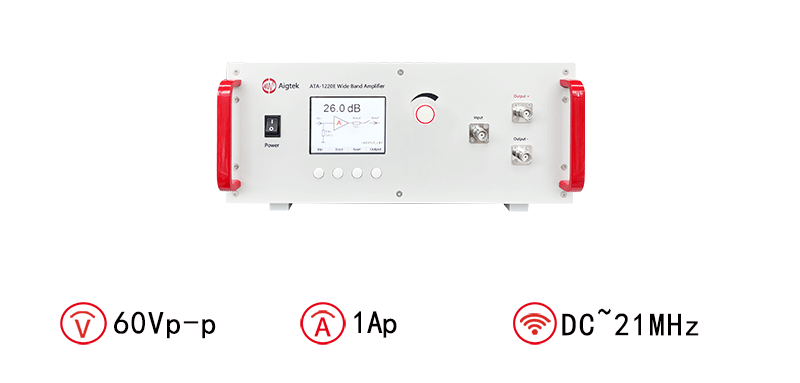

圖：ATA-1220E寬帶放大器指標參數

本資料由Aigtek安泰電子整理發布，更多案例及產品詳情請持續關注我們。西安安泰電子Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
