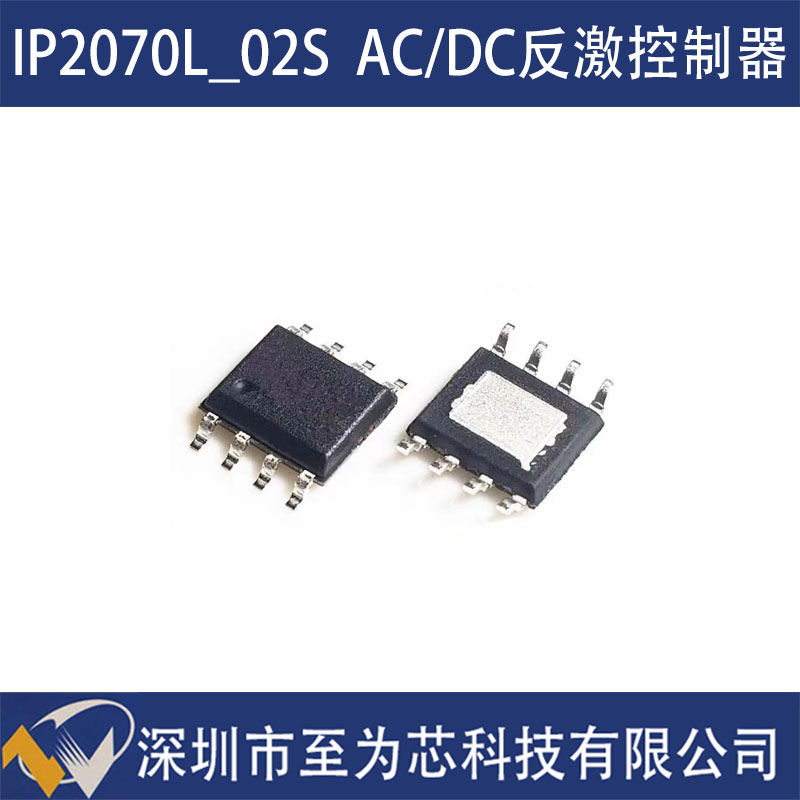

英集芯IP2070L_02S是一款應用于快充適配器、路由器、交換機電源等設備的復合功率管AC/DC反激式控制芯片。集成耐壓750V的功率MOSFET，可直接驅動反激式拓?fù)?。?nèi)置功率管、啟動電路與保護模塊，僅需少量外圍元件即可完成設計。70kHz 頻率平衡效率與元件體積，適合15~24W電源設計。輕載時進入Burst模式，降低開關損耗，實現<75mW待機功耗。抖頻功能通過頻率調制優化EMI性能，簡化濾波電路設計，降低輻射干擾。采用SOP8封裝減小PCB面積，適合緊湊型產品開發。

一、核心特性：高集成度與高效能設計的結合
1、內置750V復合功率管，簡化外圍設計
IP2070L_02S集成了一顆耐壓750V的功率MOSFET，可直接驅動反激式拓?fù)浣Y(jié)構，無需外置功率管。這一設計有助于減少外圍元件數量，降低PCB面積與制造成本，同時也有利于提升系統的可靠性。
2、固定70kHz開關頻率配合抖頻技術，兼顧效率與EMI性能
70kHz的開關頻率在效率與元件體積之間實現了良好平衡，適用于15~24W電源設計。抖頻技術的引入，通過頻率調制有助于改善電磁干擾（EMI）性能，簡化濾波電路設計，降低輻射干擾，從而支持產品通過FCC、CE等國際認證。

3、Burst模式與綠色節能模式，降低待機功耗
在輕載或待機狀態下，芯片可自動進入Burst模式，降低開關損耗，實現通常低于75mW的待機功耗，滿足能源之星等國際能效標準要求。同時，綠色模式通過動態調整開關頻率，有助于提升全負載范圍內的效率表現。
4、寬VCC電壓范圍（5～40V），增強系統兼容性
IP2070L_02S支持5～40V的寬VCC電壓范圍，可適應不同輔助繞組設計，減少因VCC波動導致的啟動問題，提升系統的通用性與穩定性。
5、較為完備的保護功能，提升安全可靠性
芯片集成了軟啟動技術、逐周期峰值電流限制、恒功率保護、前沿消隱（LEB）、兩段式過溫保護（OTP）、CS腳開路保護、VCC欠壓/過壓保護（UVLO/OVP）以及輸出短路保護（SCP）等多種保護機制，可應對過壓、過流、過熱等異常情況，有助于延長產品使用壽命。

二、典型應用場景：滿足多元需求，支持高效電源設計

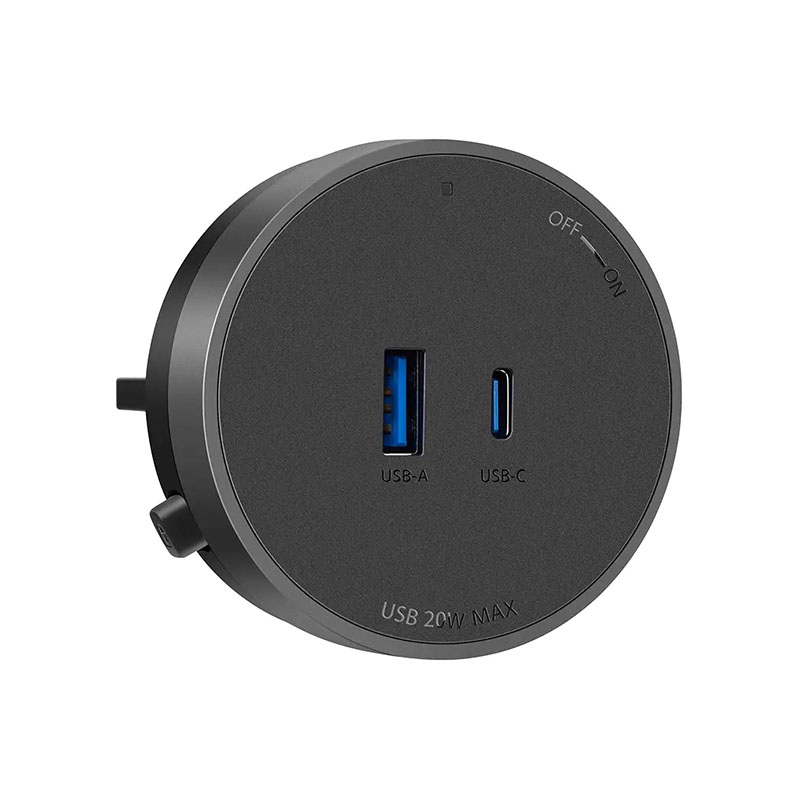

1、充電器（QC/PD快充）
IP2070L_02S支持15~24W輸出功率，適用于手機、平板等設備的快充需求。其抖頻技術與EMI優化設計，有助于簡化認證流程，縮短產品上市時間。

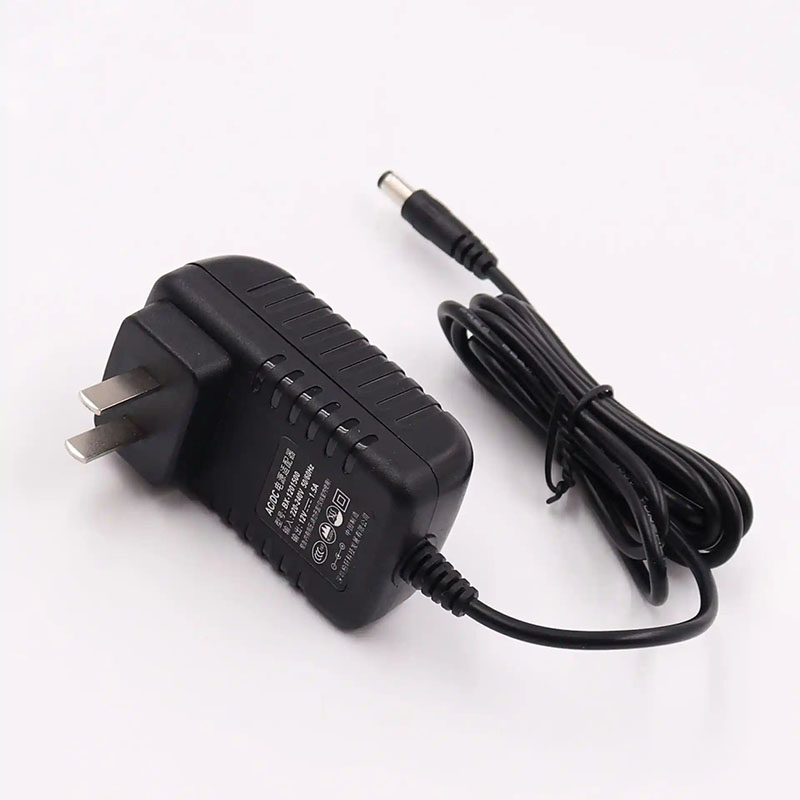

2、網通產品適配器
針對路由器、交換機等網通設備，芯片的低待機功耗（通常低于75mW）和寬VCC范圍設計，有利于提升能效表現與適配器通用性。
3、家電與工業輔助電源
在家電與工業領域，IP2070L_02S的兩段式OTP保護機制，有助于保障長時間運行下的穩定性與安全性。同時，高集成度設計減少了元件數量，可提升在工業環境中的可靠性。

三、技術優勢與設計價值：兼顧效能與成本
1、高集成度簡化設計流程

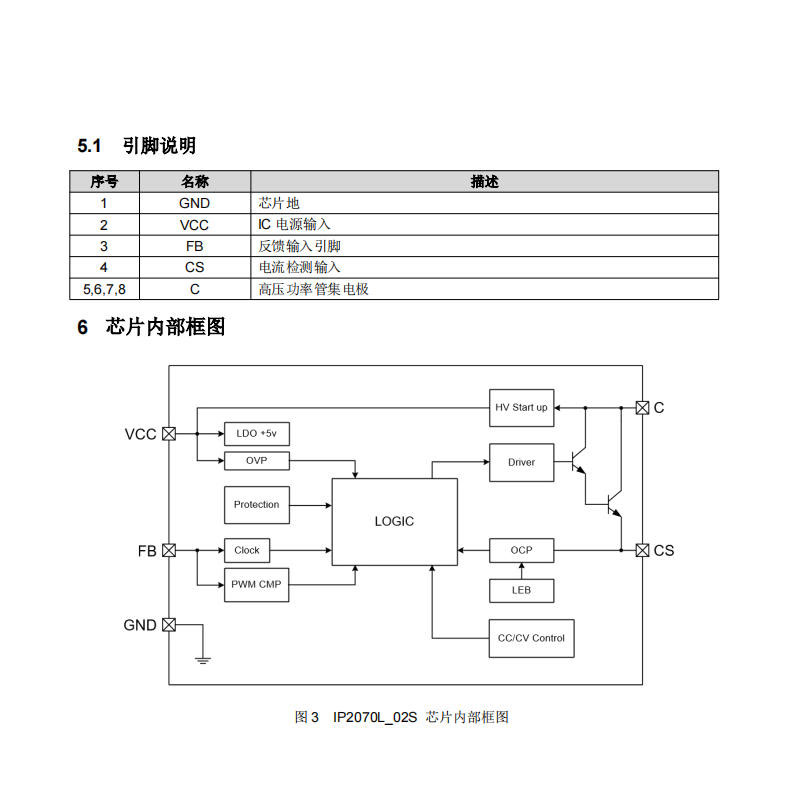

內置功率管、啟動電路與保護模塊，僅需少量外圍元件即可完成設計。SOP8封裝有利于減小PCB面積，適用于緊湊型產品開發。
2、能效與成本兼顧
70kHz頻率與Burst模式的配合，有助于實現全負載范圍內的效能表現。同時，減少元件數量與PCB層數，可降低BOM成本與制造復雜度。
3、可靠性得到加強
多種保護功能覆蓋常見異常場景，有助于保障產品的長期穩定運行。抖頻技術可降低EMI干擾，減少對額外濾波元件的依賴。

四、應用案例：15W QC快充適配器設計示例

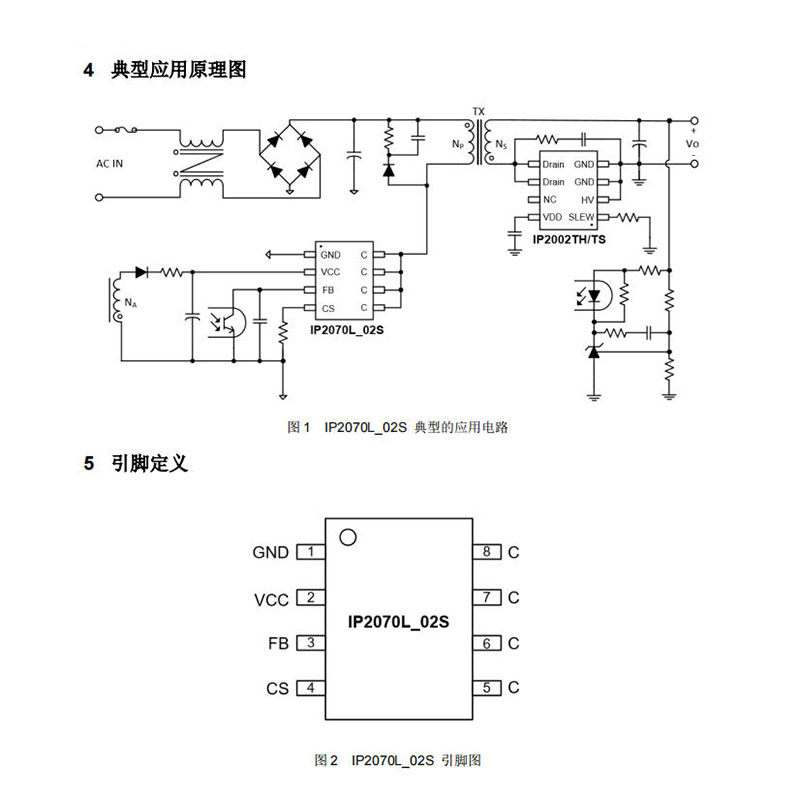

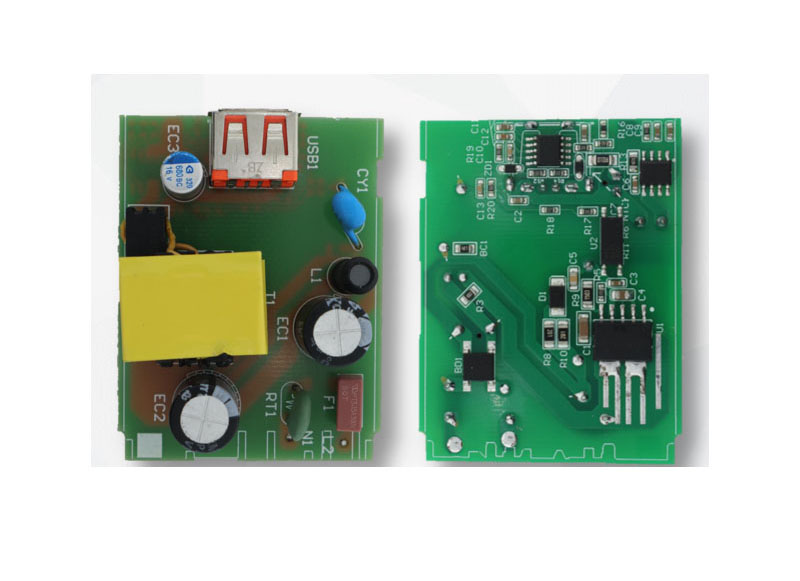

以一款15W QC快充適配器為例，其輸入為90~264V AC，輸出為5V/3A或9V/1.67A（QC協議）。采用IP2070L_02S替代傳統控制器加外部MOSFET方案后，PCB面積可縮小約30%，提升了空間利用率。抖頻技術的應用，使EMI測試得以順利通過，無需額外濾波電路，縮短了開發周期。同時，待機功耗約為65mW，可滿足能源之星2.0標準要求，體現了芯片在效能與成本方面的特點。

五、總結：適用于高效能高可靠性場景的解決方案
英集芯IP2070L_02S芯片通過高集成度設計、優化的能效管理與較為完備的保護功能，為15~24W離線式反激電源提供了一種兼顧成本與可靠性的解決方案。其適用于充電器、網通適配器及工業電源等領域，尤其適合對體積、能效與成本有一定要求的應用場景。隨著電子設備對電源管理要求的逐步提高，IP2070L_02S可為相關產品開發提供支持。
