一．引文

灌區信息化建設把流量監測視作水資源調度與高效利用的核心環節，水利工程技術人員在長期實踐中把渠道流量、流速、水位等關鍵數據的穩定采集與智能傳輸作為系統建設重點，這類監測設備被廣泛應用于大中型灌區、小型渠系與田間管網，為農業節水灌溉與精細化配水提供可靠數據支撐。灌區流量監測設備依托聲學、電磁學與力學傳感技術實現數據采集，設備與灌區渠系結構相適配，在復雜水流條件下保持測量連續性與準確性。

二．監測原理

渠道流量監測多采用多普勒超聲波流量計，是利用聲波在流體中傳播的多普勒效應，通過測定流體中運動粒子散射聲波的多普勒頻移，即可得到流體的速度，結合內置壓力式水位計，利用速度面積法，即可測量液體的流量。電磁流量傳感器依托法拉第電磁感應定律工作，導電水流在固定磁場中運動時產生感應電動勢，電動勢大小與水流平均流速呈正比，傳感器把電動勢信號轉換為標準電信號或數字信號進而得到流量數據。堰槽式測流裝置依靠標準化過水?dāng)嗝鎸崿F(xiàn)流量換算，水流通過堰口或槽體時形成穩定水位與流速關系，水位數據被采集后可通過理論公式直接計算對應流量，這類結構被大量應用于規則渠段與計量控制點。明渠雷達流量計采用非接觸式測量方式，設備向水面發射微波信號并接收反射回波，設備根據回波延時與頻率變化同時獲取水位與流速信息，因而在多泥沙、有漂浮物的渠段中仍可正常工作。

三．技術參數

灌區流量監測設備的性能指標被行業按照灌溉工程規范統一設定，多普勒流速測量范圍通常覆蓋0.02m/s至5m/s，測量精度控制在±1%，分辨率可達1mm/s。水位測量量程適配0m至10m的灌區渠道深度，測量誤差不超過±1cm，采樣頻率可根據現場需求在5分鐘至30分鐘區間調整。設備工作電壓以12V或24V直流為主，整機功耗被控制在低功耗水平，待機電流降至微安級別，適合野外長期無人值守運行。數據傳輸單元兼容公用網絡與專用無線通信協議，數據可被實時上傳至灌區管理平臺，本地存儲容量可保障至少3個月歷史數據不丟失。設備防護等級達到室外工程標準，可在-20℃至65℃環境溫度下穩定工作，同時具備防雷、防浪涌與抗電磁干擾能力，適應灌區野外復雜運行環境。

四．技術優勢

雷達流量計非接觸式測量結構使設備不易被渠道內泥沙、雜草與漂浮物影響，維護人員無需頻繁下渠清理進而降低運維工作量。低功耗設計搭配太陽能供電系統使設備在無市電區域穩定運行，連續陰雨天氣下續航能力可滿足一周以上工作需求，因而大幅提升灌區監測站點的覆蓋范圍。一體化集成結構把傳感器、采集模塊、傳輸單元與供電系統整合為整體，現場安裝與調試周期顯著縮短，工程人員可快速完成點位布設。多參數同步采集能力使設備在輸出流量數據的同時獲取水位、流速、水溫等信息，數據被平臺統一解析與處理，為灌區水量分配提供多維依據。標準化通信協議使監測終端可被接入各級灌區信息化管理系統，數據共享與遠程控制能力使調度人員及時掌握渠系運行狀態，異常流量或水位波動可被系統自動識別并推送預警信息。

五．應用場景

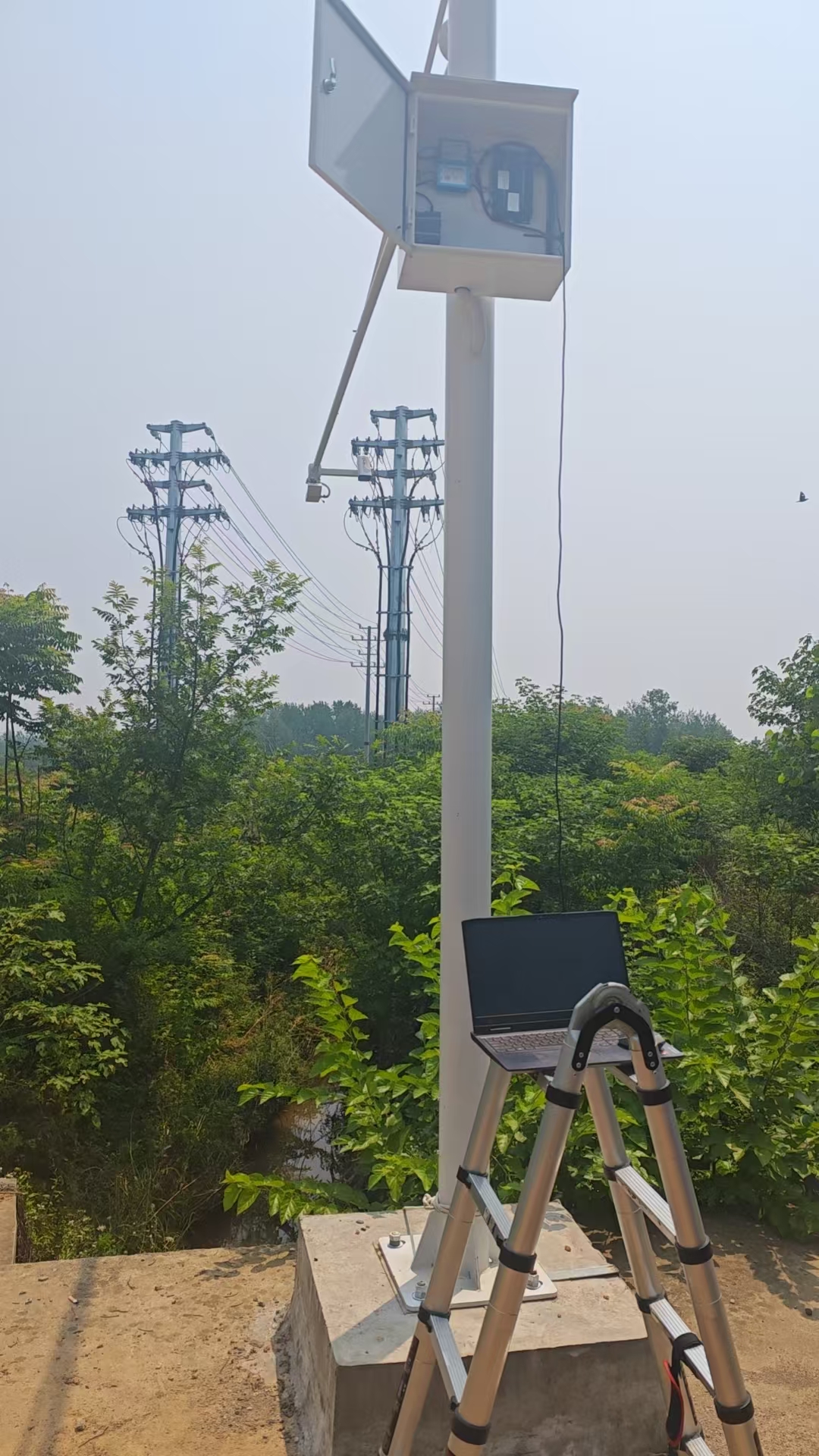

干渠、支渠等骨干輸水渠道被布設固定式流量監測站點，設備連續采集斷面流量數據，為灌區水量調度與總量控制提供基礎依據。斗渠、農渠等配水渠道安裝監測設備后可實現分水計量，管理人員把各渠段配水流量與實際用水量進行比對，優化配水策略并減少滲漏損失。泵站出口與閘門上下游位置被設置流量監測點，設備實時監測提水流量與過閘流量，使調度人員精準控制啟閉程度，保障輸水過程穩定高效。高標準農田示范區把流量監測與水肥一體化系統聯動，根據作物需水規律調整供水流量，使灌溉水利用效率有所提升。小型農田與末級渠系采用輕量化監測設備，設備以低成本、易安裝為特點，擴大計量覆蓋范圍并補齊基層用水計量短板。

六．總結

灌區流量監測技術在信息化建設中持續發揮基礎支撐作用，傳感技術、物聯網與智能算法的深度融合使監測設備向微型化、智能化、低功耗方向發展。設備測量精度與環境適應性將被進一步提升，數據采集與傳輸效率持續優化，灌區管理部門可依托完整的流量監測體系實現從水源到田間的全流程計量管控，為建設節水高效、精準管控的現代化灌區提供堅實技術保障。
