煙絲喂送的‘翻譯官’：EtherCAT與DeviceNet匯川伺服的無縫對話”

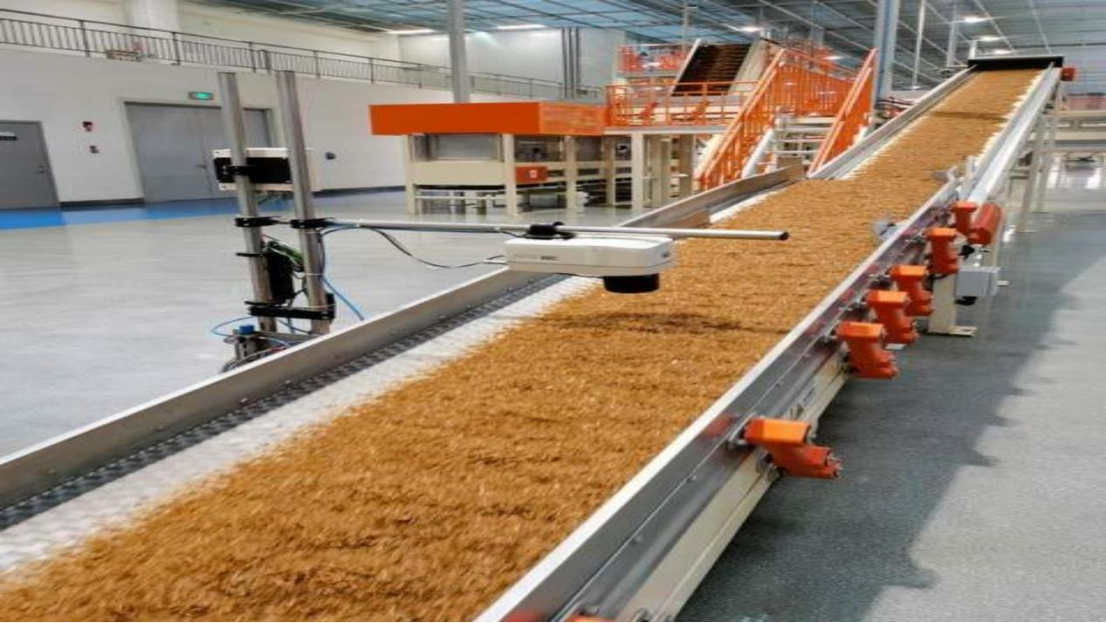

在煙草制絲生產線中，煙絲喂送系統堪稱“大動脈”——它需要將制絲車間產出的煙絲連續、穩定地輸送到卷煙機。近期，我負責了一條生產線喂絲系統的升級改造，核心挑戰在于如何讓倍福PLC（EtherCAT主站）與匯川伺服電機（DeviceNet從站）實現無縫對接。解決方案就是引入疆鴻智能EtherCAT轉DeviceNet（JH-ECT-MDVN)協議轉換網關。

技術痛點解析
原有系統中，倍福CX系列PLC采用EtherCAT協議，通訊速率可達100Mbps，但匯川伺服驅動器僅支持DeviceNet從站功能，通訊速率上限為500kbps。若直接更換驅動器成本過高，而更換PLC平臺則會影響現有控制程序的復用。協議轉換成為最優解。

網關的橋梁作用
在項目實施中，網關發揮了幾個關鍵作用：
首先是協議轉換與數據映射。網關將EtherCAT的高速數據幀實時解析，提取控制字、目標位置、速度等參數，再按照DeviceNet的報文格式重新封裝，發送給匯川伺服。同時將伺服的狀態字、實際位置、報警信息反向映射到EtherCAT的過程數據對象中。整個過程對PLC編程透明，程序員無需了解DeviceNet底層細節。

其次是主從站角色適配。網關在EtherCAT側作為從站，響應倍福主站的周期通信；在DeviceNet側則作為主站，主動輪詢匯川從站。這種雙重角色設計，使PLC工程師無需將精力分散在設備層網絡管理上。
再次是實時性與可靠性保障。喂絲系統對響應時間要求嚴格，煙絲斷流超過2秒就可能造成卷煙機空跑。網關內置雙端口緩存和硬件時間戳，確保EtherCAT側1ms周期與DeviceNet側輪詢周期的平滑銜接，有效避免數據丟包。
最后是診斷與調試便利性。網關提供Web界面和LED指示燈，實時顯示兩側網絡狀態、數據收發情況和錯誤計數。調試階段，我曾遇到一次伺服無響應的問題，通過網關的診斷頁面迅速定位到DeviceNet終端電阻未撥碼，節省了大量排查時間。

總結
在這次煙絲喂送系統升級中，EtherCAT轉DeviceNet網關并非簡單的“插頭轉換器”，而是一個智能協議適配器。它在物理層連接兩種不同總線，在數據層完成協議解析與重組，在應用層實現控制邏輯的透明傳輸。網關的存在，使我們可以自由選擇不同協議的設備進行系統集成，保護既有投資，同時充分發揮各自設備的性能優勢。對煙草行業這類設備生命周期長、改造周期緊的應用場景，協議轉換網關不失為一種高性價比的工程解決方案。
