損傷檢測的核心邏輯，是在不破壞結構的前提下，向其“詢問”健康狀況，并“傾聽”回答。而電壓放大器，正是這場問答的“翻譯官”與“能量心臟”。

在發射端，它是“強力的詢問者”。為了激發足夠穿透材料并攜帶有效信息的檢測信號——無論是超聲波、應力波還是電磁波——需要向傳感器（如壓電陶瓷片）施加瞬間的高壓電脈沖（可達數百甚至上千伏）。普通信號源無力驅動，必須由電壓放大器將毫伏級的控制指令放大為強勁的物理激勵。在基于壓電傳感的鋼結構監測研究中，正是ATA-2022B高壓放大器將高斯脈沖信號放大50倍后，激勵壓電片產生應力波，實現了對螺栓扭矩變化的精準感知。

在接收端，它是“敏銳的傾聽者”。從結構內部反射或散射回來的信號，經過長距離衰減后往往極其微弱（微伏甚至納伏級），并混雜著環境噪聲。此時，高增益、低噪聲的前置電壓放大器必須先行將信號放大數千倍，同時極力抑制噪聲，才能為后續的智能分析提供清晰可靠的“原始聲紋”。

四大技術方向：電壓放大器驅動的損傷檢測革命

圖：基于時間反演技術的鋼塔筒法蘭節點螺栓松動監測的試驗裝置圖

1.壓電主動傳感：螺栓松動的“精密守門人”

螺栓連接是現代工程結構中最常見也最脆弱的環節。從飛機機身到風電塔筒，螺栓松動是導致結構失效的主要誘因之一。

在基于時間反演技術的鋼結構節點健康監測研究中，研究人員采用ATA-2022B高壓放大器驅動粘貼在螺栓上的壓電陶瓷片。實驗過程如同一場精密的“能量對話”：放大器將高斯脈沖信號放大后激勵PZT1產生應力波，該波穿過螺栓和法蘭盤連接表面后被PZT2接收；系統利用時間反演技術將信號反轉并重新發射，最終在PZT1處形成聚焦。實驗數據顯示，聚焦信號的峰值與螺栓扭矩值呈正相關——扭矩從0增加到45N·m時，聚焦峰值增速較快；超過45N·m后趨于平穩，完美對應了螺栓連接從“松動”到“緊密”的物理過程。這一方法實現了對螺栓狀態的亞毫米級感知，靈敏度遠超傳統扭矩扳手抽檢。

2.蘭姆波損傷識別：板狀結構的“三維透視”

對于飛機蒙皮、儲罐壁板等板狀結構，蘭姆波（Lamb波）因其傳播距離遠、對各類損傷敏感而成為理想檢測工具。

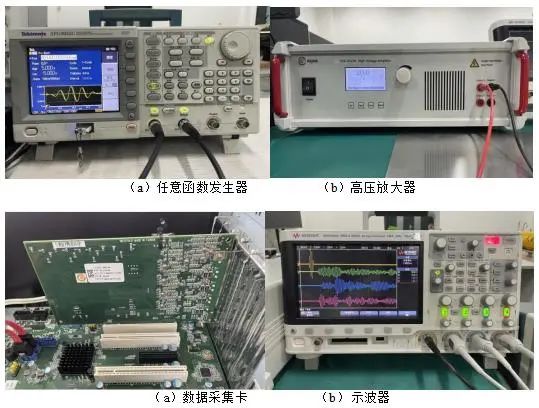

圖：Lamb波的耐壓結構實驗系統

在基于蘭姆波的耐壓結構損傷識別研究中，研究人員使用ATA-2022B高壓放大器將任意函數發生器產生的五周期中心頻率200kHz信號放大10倍，激勵粘貼在鋁合金板上的壓電陶瓷片。當結構出現損傷時，波的傳播路徑發生改變，產生散射和折射。通過對接收信號進行250kHz低通濾波、降噪處理和希爾伯特變換包絡分析，結合橢圓軌跡定位法，系統成功實現了對缺陷的精確定位。

3.超聲無損檢測：復合材料與焊縫的“B超醫生”

在航空航天復合材料檢測中，高壓放大器驅動的超聲換能器系統正發揮關鍵作用。

ATA-2031高壓放大器被專門設計用于復合材料板超聲無損探傷系統。其核心任務是：將信號發生器產生的低功率信號放大至數十至上百伏的高壓水平，同時保持波形完整性和穩定性，驅動超聲換能器產生高頻、高壓超聲波信號以探測材料內部缺陷。

4.材料疲勞與老化評估：從“定期體檢”到“預測性維護”

電壓放大器還被廣泛應用于材料性能的長期跟蹤研究。

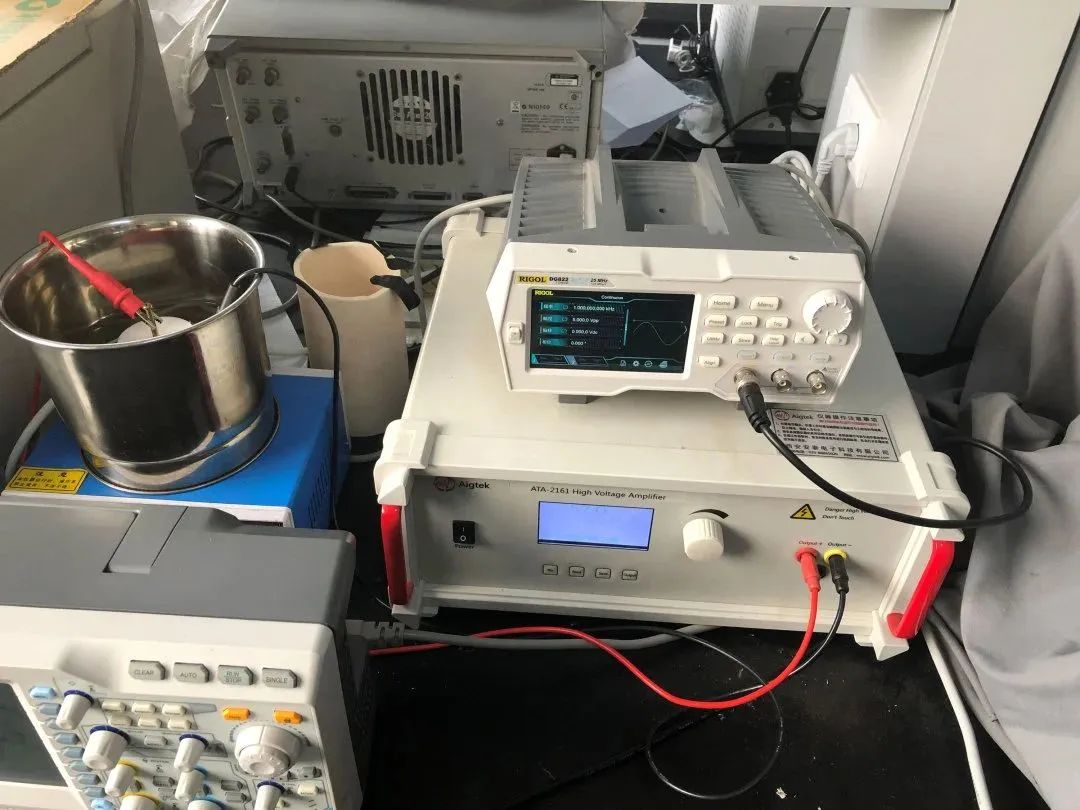

圖：抗疲勞高壓電壓電材料研究

在壓電材料抗疲勞特性研究中，ATA-2161高壓放大器對樣品施加交流電壓循環測試，通過所加電壓頻率及時間測算電場循環頻次，檢測材料在疲勞循環下的電學性能變化。實驗表明，改性后的壓電材料在施加電場循環后仍能保持很好的電學特性，驗證了其抗疲勞效應的提升。

類似的方法還被用于套筒灌漿密實度檢測，以及通過超聲導波掃描評估電池的健康狀態（如老化與損傷）。這些應用共同指向一個趨勢：損傷檢測正從“事后診斷”走向“事前預測”。

上述多個研究案例中，來自西安安泰電子（Aigtek）的ATA系列高壓放大器頻繁亮相——從ATA-2022B在螺栓松動監測和蘭姆波損傷識別中的應用，到ATA-2031在復合材料超聲探傷中的核心地位，再到ATA-2161在材料疲勞測試中的穩定輸出。

這些國產放大器具備幾個共同特點：寬輸出電壓范圍、低噪聲特性、高帶寬響應、以及完善的過流/過壓/過溫保護。這些性能指標已能滿足絕大多數前沿科研與工業檢測需求，標志著國產核心儀器從“可用”向“好用、敢用”的質變。

圖：ATA-2000系列高壓放大器指標參數

從風電塔筒的螺栓松動到航天蒙皮的微米級分層，從高鐵鋼軌的疲勞裂紋到核電站管道的壁厚減薄——每一次損傷的早期預警背后，都離不開電壓放大器那一次精密的能量激發與信號捕捉。它讓無聲的結構得以“開口說話”，讓隱藏的隱患無所遁形。
