傳統垃圾桶手動開蓋易沾染細菌且操作不便，尤其在廚余垃圾處理場景中，衛生隱患問題較為突出。而隨著智能家居的普及，感應式垃圾桶需求激增，其非接觸操作更衛生，已廣泛滲透到生活的方方面面。

基于此，納祥科技為客戶打造了一款智能感應垃圾桶方案，解決現有產品供電單一、感應模式少等痛點。

01方案概述

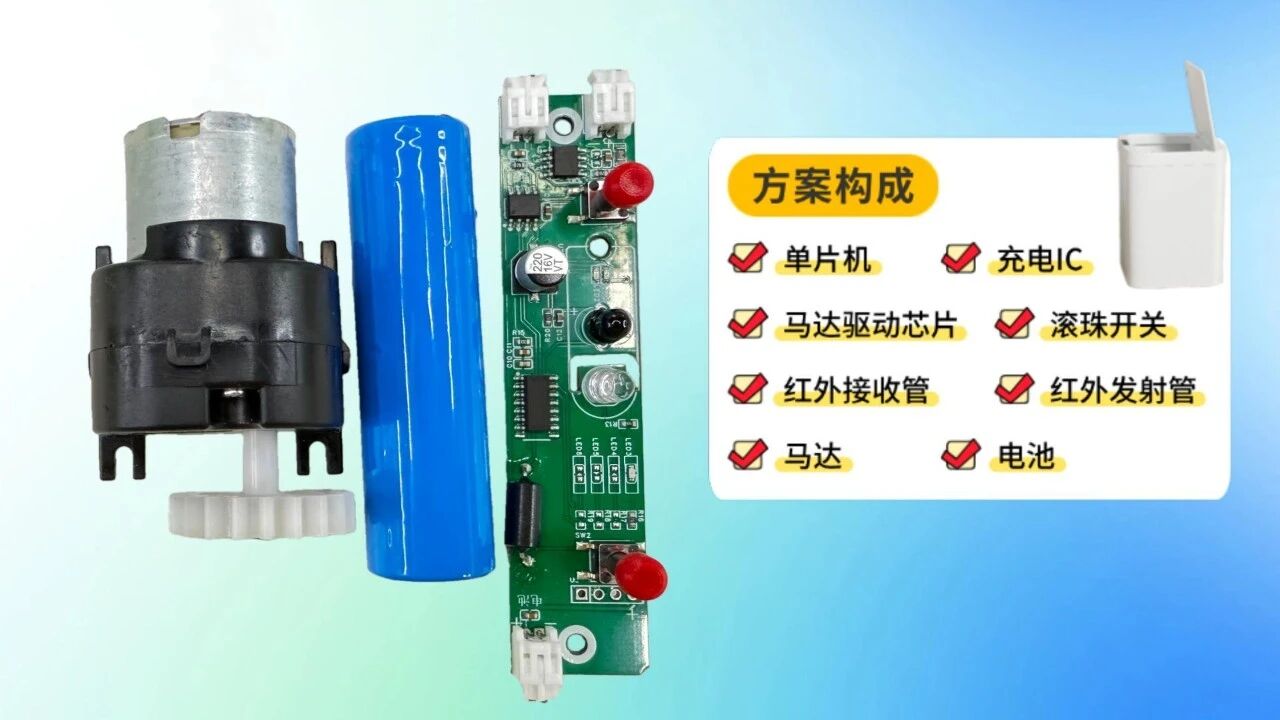

本方案采用集成化桶蓋設計，集成單片機、充電IC、滾珠開關、馬達驅動芯片、紅外接收管、紅外發射管、馬達與電池等核心部件，融合機械開關與手勢感應2種操控方式，配備狀態指示系統，實現智能化、便捷化的垃圾投放體驗。

方案基于單片機構建低功耗控制系統，通過紅外對射模組（10~30cm測距）和滾珠開關實現多模態感應（揮手/屈膝/腳踢），配合雙按鍵（電源鍵5秒自動關蓋/常開鍵持續開啟）驅動單片機控制開合，單色紅燈動態編碼狀態（閃爍頻率區分模式），便于安裝維護。

02功能模塊

⑴電源管理：

Type-c + 充電IC + 鋰電池，充電時紅燈常亮，充滿自停，超長續航。

⑵主控單元：

低功耗單片機+馬達驅動芯片+馬達，處理傳感器中斷，執行定時算法與LED驅動。

⑶人機接口：

微動按鍵×2、紅色LED，電源鍵（臨時開蓋），常開蓋鍵（切換常開模式），LED動態提示工作狀態。

⑷感應單元：

紅外收發管+滾珠開關，響應時間小于0.5秒

①紅外收發：紅外發射管與接收管組成10-30cm測距模組，遮擋信號突變觸發中斷。

②滾珠開關：滾珠開關檢測腳踢沖擊

⑸控制邏輯：

①短按電源鍵：紅燈閃爍，開蓋后5秒自動關蓋

②短按常開蓋鍵：紅燈常亮，保持開蓋；再次短按，紅燈滅，關蓋

③紅外/滾珠觸發：紅燈快閃，5秒倒計時

03方案演示

我們將為您演示本方案——

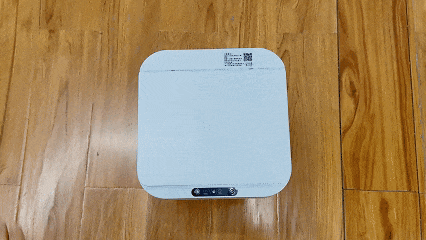

①短按電源鍵：紅燈閃爍表示開啟，5秒自動關蓋

②揮手即開、屈膝感應、腳踢感應等，5秒自動關蓋

04方案總結

本方案通過精簡硬件+多模態感應，實現衛生便捷性與長續航平衡，解決無接觸操作與靈活部署問題，適用于家庭、辦公及公共區域。
