在嵌入式Android開發中，以太網作為設備有線聯網的核心方式，調試效率直接影響項目進度。RK Android平臺支持VMAC外接PHY和USB以太網卡兩種以太網實現方案，實際開發中常遇到配置異常、連接失敗、丟包等問題。本文整理了雙方案的完整軟件配置步驟，以及各類常見問題的精準排查思路，助力開發者快速定位并解決問題。

文末附核心腦圖+2大排查流程圖

一、先搞懂：RK Android以太網雙方案基礎認知

RK Android平臺的以太網實現分為兩種核心方式，各自支持對應的硬件芯片，調試前需先匹配硬件類型：

1.VMAC+外接PHY方案：依托主控集成的VMAC模塊，搭配外部PHY芯片實現，支持LAN8720A、RTL8021F；

2.USB以太網卡方案：通過USB HOST口外接以太網卡實現，SDK默認支持dm9620、ax8872b、sr9700、rtl8152b等型號。

兩種方案的軟件配置和排障思路差異較大，需針對性處理。

二、核心操作：雙方案軟件配置步驟

（一）VMAC+PHY模塊：四步完成軟件配置

VMAC是主控集成IP，需配合外部PHY芯片工作，驅動代碼位于drivers/net/rk29_vmac.c，配置分為四步：

1. Kernel配置開啟VMAC支持

通過make menuconfig打開內核配置，按以下路徑開啟選項：

->Device Drivers->Network device support->Ethernet (10 or 100Mbit) RK29 VMAC ethernet support

注意：RK3188平臺需關閉SDMMC1接口（CONFIG_SDMMC1_RK29 = n），避免RMII接口復用干擾。

2.板級文件添加VMAC資源

RK3168/RK3188平板需在板級文件中加入以下配置，定義PHY電源控制GPIO：

#ifdefCONFIG_RK29_VMAC#definePHY_PWR_EN_GPIO RK30_PIN0_PC0#definePHY_PWR_EN_VALUE GPIO_HIGH#include"../mach-rk30/board-rk31-sdk-vmac.c"#endif

3. PHY電源控制：GPIO定義實現上電/復位

PHY芯片工作前需完成上電或復位，由主控GPIO控制，控制邏輯需在上述板級文件中提前定義，驅動初始化時會自動執行。

4. MAC地址固定：告別隨機生成

默認MAC地址隨機生成，重啟后會變化，如需固定按以下步驟操作：

①使用專用燒錄工具將MAC地址寫入flash；

②內核配置中選擇MAC地址來源：

->Device Drivers->Network device support->Ethernet (10 or 100Mbit)->Ethernet macsource Ethernet mac from IDB

③配置完成后，VMAC驅動會優先調用flash中寫入的固定MAC地址。

（二）USB以太網模塊：一鍵開啟內核配置

USB以太網方案SDK默認支持，無需額外開發，僅需在Kernel中開啟對應USB網卡驅動，路徑如下：

->Device Drivers->Network device support (NETDEVICES [=y])->USB Network Adapters

根據外接網卡型號，勾選對應驅動（如Davicom DM9620、Realtek rtl8152b等）即可。

三、實戰排障：常見問題+針對性解決方法

以太網調試遵循**「先打最新補丁→查軟件配置→排硬件問題」**原則，VMAC模塊需先打對應Android版本的以太網補丁，再進行排查。以下分通用問題、VMAC專屬問題、USB以太網專屬問題三類講解。

（一）通用問題：2個高頻問題快速解決

1.以太網與WiFi優先級沖突：WiFi優先導致以太網無法連接

現象：同時連接WiFi和以太網時，以太網無法上線；關閉WiFi后，以太網正常工作。

原因：Android系統默認將WiFi設為首選網絡。

解決：修改系統代碼補丁，調整網絡優先級判斷邏輯，讓以太網優先級高于WiFi。

2.部分應用無法通過以太網上網（如QQ）

現象：以太網IP獲取正常，瀏覽器可上網，但部分應用提示“無網絡連接”。

原因：應用本身僅識別WiFi/移動網絡，未適配以太網網絡類型，屬于應用層問題。

解決：無通用軟件補丁，需針對應用做網絡類型適配。

（二）VMAC+PHY模塊：5大專屬問題排障

排查前需先打對應Android版本補?。?/span>4.1/4.2），保證驅動代碼為最新版本，再按現象定位問題。

1.機器不斷重啟：log提示「net eth0: no PHY found」

核心原因：主控未識別到PHY芯片，排查步驟：

①檢查PHY芯片是否上電/復位正常；

②驗證RMII時鐘（rmii_clk）：要求50M、幅度2V以上，通過cat proc/clocks | busybox grep mac查看時鐘狀態；

?RK3188T需外接晶體提供50M時鐘；

?RK3066 Android4.1需打時鐘專屬補?。?/span>

③排查接口復用干擾：RK3066的RMII與相機模塊復用、RK31xx的RMII與WiFi模塊復用，需先排除硬件干擾并打兼容補??；

④ PHY為RTL8201F時，需斷開芯片第15腳。

2.以太網無法連接：TX/RX數據包異常

第一步：執行busybox ifconfig eth0查看eth0接口狀態；

第二步：分現象解決：

?TX/RX packets均為0：排查RJ45座子與主板管腳定義是否一致，座子硬件是否故障；

?TX非0/RX為0：RK3066平臺直接打rk3066_vmac_rx_fail.patch補丁。

3.開機概率性無法連接以太網

原因：PHY芯片未完成有效復位。

解決：修改drivers/net/rk29_vmac.c中vmac_open函數，添加復位延時邏輯：

clk_enable(clk_get(NULL,"mac_ref"));//phy power onif(pdata && pdata->rmii_power_control) {  pdata->rmii_power_control(0); msleep(100);  pdata->rmii_power_control(1);}msleep(1000);

4.組播（multicast）功能無法使用

解決：修改drivers/net/rk29_vmac.c中vmac_set_multicast_list函數，調整寄存器讀寫邏輯：

reg =vmac_readl(ap,CONTROL);// 替換原ENABLE寄存器if(promisc != !!(reg &PROM_MASK)) {  reg ^=PROM_MASK; vmac_writel(ap, reg,CONTROL);// 替換原ENABLE寄存器}

5. RX存在丟包現象：log顯示RX errors非0

原因：MAC模塊50M時鐘精度不足，尤其RK3188T平臺。

解決：使用外部晶體提供50M時鐘，配合對應硬件+軟件補丁。

（三）USB以太網模塊：3大專屬問題排障

USB以太網問題核心圍繞USB枚舉、供電、MAC地址展開，排查優先看系統打印日志。

1.以太網完全無法使用：分兩步排查

第一步：查看USB設備枚舉日志，確認是否有以下打?。ㄒ?/span>rtl8152b為例）：

usb2-1: New USB device found, idVendor=0bda, idProduct=8152usb2-1: Product: USB10/100LANcdc_ether2-1:2.0: eth0: register 'cdc_ether' at usb-usb20_host-1

?無枚舉打印：排查USB HOST口是否正常（接鼠標測試）、HOST口供電是否足夠、USB HUB是否故障；

?有枚舉打印：執行busybox ifconfig eth0查看IP，無IP則手動設置靜態IP，排查局域網故障。

2. USB以太網不穩定：播放視頻/大文件傳輸時斷線

現象：log提示usb 2-1: USB disconnect, device number 2。

原因：USB HOST口供電不足，屬于硬件問題。

解決：修改硬件供電電路，提升USB HOST口供電能力。

3. RTL8152芯片導致無法進入Android系統

原因：RTL8152默認無MAC地址，驅動報異常觸發系統啟動故障。

解決：打rtl8152 解決MAC地址為空補丁，為芯片分配默認MAC地址。

四、補丁使用：排查前的必備操作

大部分底層問題均可通過補丁解決，排查前優先打對應補丁是提升效率的關鍵：

1.版本補丁：Android4.1/4.2分別對應專屬VMAC以太網更新補丁；

2.芯片專屬補丁：RK3066/RK3188T的時鐘、接口復用兼容補??；

3.功能補丁：組播、丟包、RX失敗、MAC地址為空等問題的針對性補??；

4.補丁獲取：所有補丁可從指定文件服務器的「以太網相關補丁」目錄下載。

五、核心總結

RK Android平臺以太網調試的核心邏輯是**「按方案分治，按現象定位」**：

1.VMAC+PHY方案：重點關注PHY芯片上電/復位、50M時鐘精度、接口復用干擾，驅動代碼修改集中在rk29_vmac.c；

2.USB以太網方案：重點關注USB枚舉、HOST口供電、MAC地址，硬件供電是穩定性的關鍵；

3.通用原則：先打最新補丁排除驅動底層問題，再通過busybox ifconfig eth0、系統日志定位現象，最后軟件→硬件逐步排查。

配套腦圖+流程圖

1. RK Android以太網調試核心腦圖

2. VMAC以太網無法連接排查流程圖

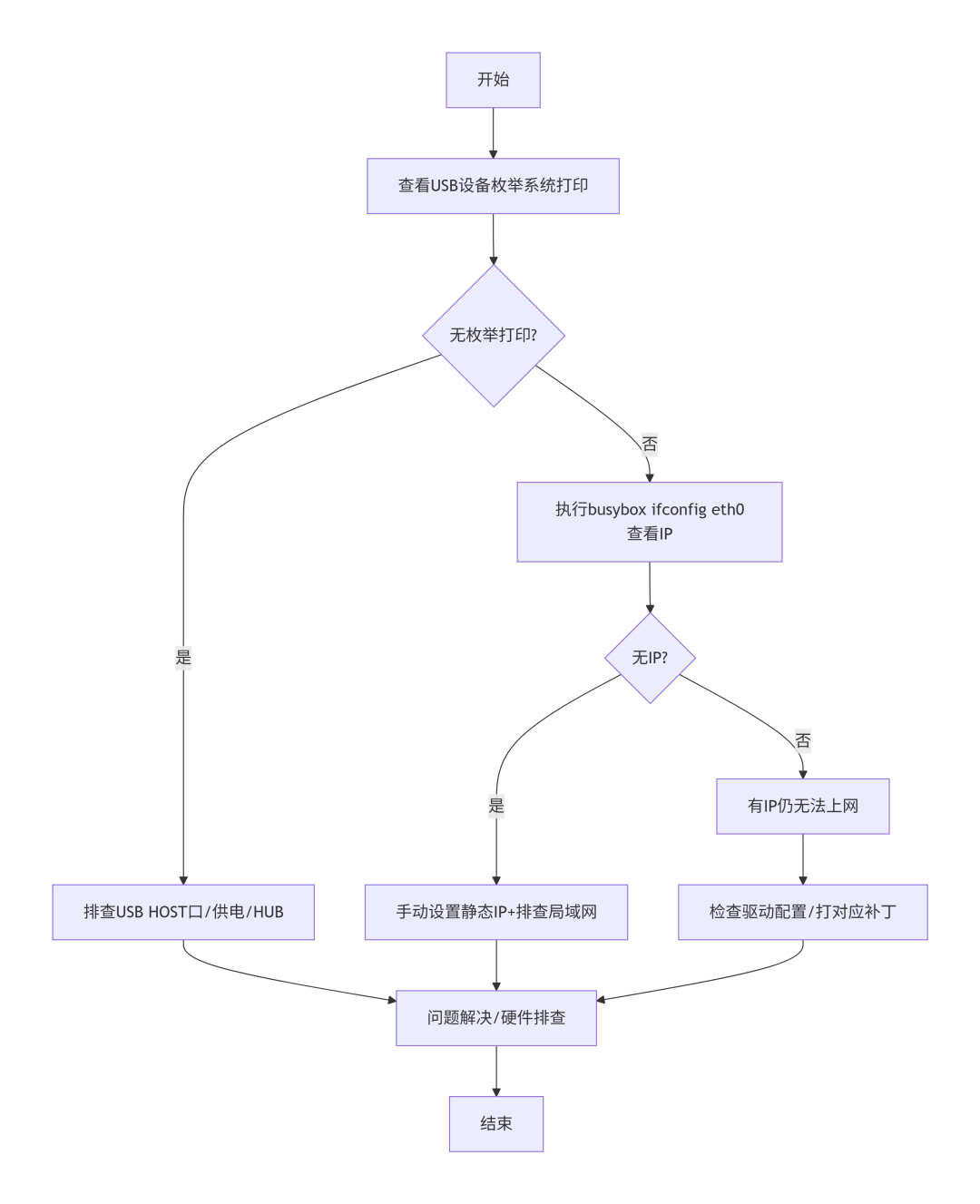

3. USB以太網無法使用排查流程圖
