隨著智能設備的全面升級，大容量電池已經成為續航的標配。然而，“充電兩小時，通話五分鐘”的尷尬早已過時，取而代之的是用戶對“碎片化時間充滿大電量”的極致追求。這不僅對充電速度提出了更高要求，更對適配器的體積與能效發起了嚴峻挑戰。

如何在指甲蓋大小的空間里，實現高功率密度下的穩定快充?這背后，AC/DC電源方案的選擇顯得尤為關鍵。作為矽力杰(Silergy)的授權合作代理商，浮思特科技深耕于電源應用領域。今天，我們就結合矽力杰的AC/DC快充方案，聊聊如何設計出一款兼顧效率、可靠性與體積的適配器。

快充時代的AC/DC：不止于“通電”

AC/DC充電方案廣泛應用于工業與消費電子。在快充場景下，傳統的變壓器設計往往受限于體積與散熱。要實現高效、緊湊的充電器，核心在于控制器的拓?fù)浼軜?gòu)與同步整流技術。

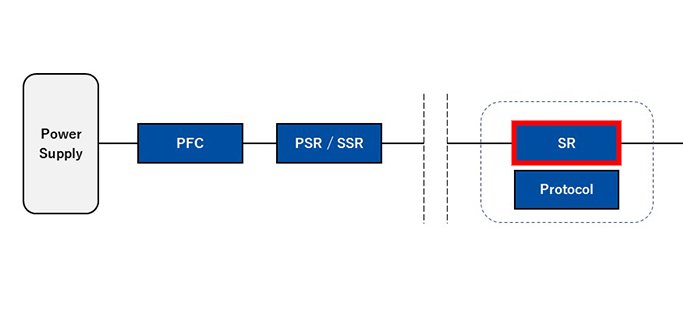

矽力杰針對這一趨勢，構建了豐富的AC/DC產品矩陣。從原邊/副邊反激控制器，到同步整流器，再到支持QC2.0、QC3.0、PD3.0乃至ACF(有源鉗位反激)的協議接口控制器，為工程師提供了從輸入端到輸出端的完整“武器庫”。

今天，我們重點拆解其中兩顆關鍵的“能效守門員”——副邊同步整流芯片，它們?cè)谔嵘D(zhuǎn)換效率、降低溫升方面扮演著至關重要的角色。

推薦方案：兩顆芯片，解決快充設計的“溫升”痛點

在反激拓?fù)渲?，傳統的二極管整流損耗較大，尤其是在高電流輸出的快充場景下，整流管的溫升往往成為制約整機功率密度的瓶頸。矽力杰的SY5231系列與SY52341FAP正是為此而生。

1. SY5231ABC：緊湊型高耐壓的“全能手”

對于追求小體積、高兼容性的快充設計，SY5231ABC是一款極具競爭力的選擇。它適用于CCM(連續導通模式)、DCM(斷續導通模式)和QR(準諧振)模式的反激轉換器。

高耐壓能力：其DSEN引腳具備高達200V的感應能力，這為應對高壓尖峰提供了充足的余量，增強了系統的可靠性。

精準的關斷邏輯：通過DSEN下降斜率檢測技術，能有效避免因寄生參數導致的MOSFET誤開啟，解決了在復雜工作模式下容易產生的誤觸發問題。

抗干擾與保護：芯片內置了DSEN高壓消隱時間檢測，顯著提升了系統的ESD(靜電放電)性能。對于快充適配器而言，這意味著在復雜的電磁環境下依然能保持穩定運行。

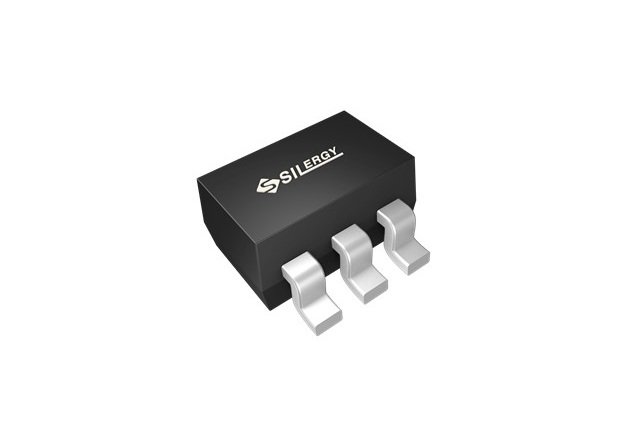

空間友好：采用緊湊的SOT23-6封裝，非常適合在有限的空間內實現高密度布局。

2. SY52341FAP：寬壓輸出的“多面手”

如果您的應用需要覆蓋更寬的輸出電壓范圍(如3.3V至12V輸出系統)，SY52341FAP則是一個理想選擇。它同樣支持CCM、DCM和QR模式，但在電源管理和封裝上做了進一步優化。

雙電源通道：支持3.3V至12V的寬輸出系統，這對于需要兼容PD3.0快充協議(需輸出5V、9V、12V等電壓)的設計來說至關重要，無需額外復雜的供電電路。

魯棒的斜率檢測：與SY5231類似，它也采用了DRAIN下降斜率速率檢測機制，有效防止誤觸發，確保在動態負載跳變時的安全性。

良好的散熱與兼容性：采用SO8封裝，在保證性能的同時，提供了良好的導熱路徑，有助于將高功率密度設計中的熱量迅速導出。

如何用好這兩顆“芯”?

在實際的適配器應用中，這兩顆芯片的選型往往取決于功率等級與輸出規格。

對于追求極致小型化的20W~33W快充頭，SY5231ABC配合矽力杰的反激控制器，能夠在有限的PCBA空間內實現極高的效率，讓充電頭在“五福一安”的體積下釋放出30W的功率。

而對于需要兼容多種電壓檔位的45W~65W甚至更高功率的氮化鎵(GaN)快充，SY52341FAP的寬壓供電能力則顯得尤為重要。它能配合ACF(有源鉗位反激)拓?fù)?，在高頻開關下依然保持副邊整流的精準控制，助力實現高效能、低溫升的筆記本充電器或多口快充排插。

矽力杰憑借其深厚的技術積累，在AC/DC這一核心領域不斷推陳出新。作為矽力杰的授權合作代理商，浮思特科技不僅提供原廠正品芯片，更致力于為客戶提供從選型評估到量產落地的全流程技術支持。

無論是針對高功率密度的消費類快充，還是要求嚴苛的工業電源，我們都希望能與您一同，基于矽力杰優秀的電源方案，打造出更具競爭力的產品。

如果您正在尋找高能效、高可靠的AC/DC快充解決方案，歡迎隨時與浮思特科技聯系。我們期待用專業的技術服務，為您的設計加速。
