傳統光學顯微鏡受衍射極限制約，超分辨率顯微技術又弱化了非侵入性優勢，難以兼顧分辨率、無創性與工業實際應用需求。激光掃描共聚焦顯微鏡（CLSM）作為共聚焦顯微鏡家族核心類型，實現了分辨率與非侵入性的精準平衡，依托激光光源+共焦光學系統+數字圖像處理的核心架構，可實現高對比度、高分辨率成像，減少樣品光損傷，同時具備三維成像、原位檢測等能力。光子灣作為CLSM技術研發與應用的代表，推動該技術從科研實驗室向工業生產線深度延伸，為高端制造材料結構測試打造全新解決方案。

CLSM 技術內核

1.激光共聚焦顯微鏡核心成像原理

CLSM脫離傳統場光源與平面成像模式，融合傳統成像與掃描成像技術，以具備高單色性、強方向性、高亮度的激光為激發光源，通過針孔光闌精準過濾離焦光，僅收集焦面有效光信號，實現樣品焦面的高對比度成像并獲取光學切片圖像。在此基礎上，光子灣對核心算法進行優化，升級三維成像與重建體系，借助彩色相機+顏色-波長轉換模型，實現更精準的三維形貌重構，大幅提升微觀觀測的準確性。

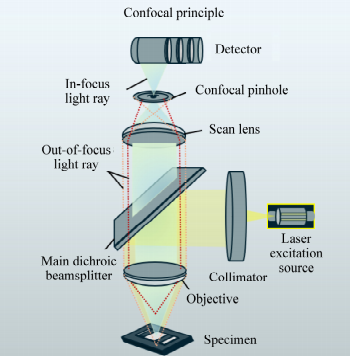

激光掃描共聚焦顯微鏡原理

2.CLSM五大核心組件

CLSM由激光器系統、掃描裝置、濾光系統、樣本臺、計算機系統五大核心部件構成，光子灣針對各組件完成定制化優化，實現科研與工業場景的雙重適配：

激光器系統：在高亮度單色激發光源基礎上，實現波長可調控，適配多樣化測量場景與不同樣品的激發需求；

掃描裝置：通過振鏡/聲光調制器實現激光逐點掃描，提升掃描速度與穩定性，在工業振動環境下仍能保持高精度檢測；

濾光系統：優化激發/發射濾光片+分光鏡組合，降低材料色散導致的信號混疊，提升熒光信號傳遞與檢測精度；

樣本臺：搭載XYZ軸精細調節機制，升級非接觸式掃描設計，適配晶圓、精密器件、復合材料等多樣品的定位與觀測；

計算機系統：集成控制、采集、分析一體化軟件，開發專屬數據分析系統，實現亞微米級形貌、粗糙度參數的快速量化與輸出。

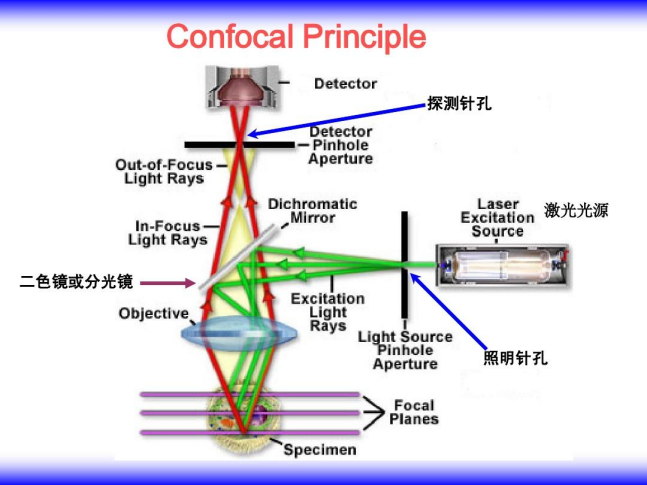

激光掃描共聚焦顯微鏡技術

CLSM應用材料科研與高端制造

CLSM憑借高分辨率、三維成像、原位檢測等核心能力，成為材料科學研究的關鍵工具，同時在光子灣的技術推動下，成功落地工業檢測與精密制造領域，實現從科研到工業的應用閉環。

2.1 材料科學研究

基礎形貌測量：清晰觀察納米材料表面微觀結構、顆粒尺寸/形態/分布，為納米材料的合成與加工提供直觀數據支撐；

內部結構解析：結合熒光標記與光學切片技術，實現材料內部結構三維重建，精準分析相組成與微觀組織結構；

性能定量評估：精準量化材料表面三維形貌、粗糙度參數，評估涂層/薄膜厚度均勻性、界面結合特性，為材料性能優化提供定量依據。

納米材料表面微觀結構

2.2 高端制造檢測

依托非破壞性、高穩定性、強抗干擾的特性，CLSM深度融入半導體、精密加工等高端制造領域：

半導體領域：實現晶圓表面缺陷無損檢測、集成電路微觀結構尺寸量測、封裝材料形貌分析，助力芯片質量控制；

透明/多層材料領域：對玻璃、聚合物等材料進行非破壞性斷層成像與厚度測量，通過誤差補償提升檢測精度；

精密加工領域：對精密零部件進行非接觸式三維輪廓掃描，實現亞微米級形貌與粗糙度精準測量；

工業在線檢測：可集成于機床等工業設備，實現加工-檢測一體化，在振動環境下保持高穩定性，適配生產線在線質量檢測；

工藝失效分析：通過變形監測、金屬厚度評估、微觀特征定量成像，追溯工藝缺陷根源，提升工業生產良品率。

綜合了解，激光掃描共聚焦顯微鏡憑借高分辨率、三維成像、非侵入性等優勢，已成為材料科學研究不可或缺的核心工具。該技術成功突破實驗室限制，廣泛應用于半導體、精密制造、工業檢測等高端制造領域，打通了科研成果到產業應用的關鍵通道。

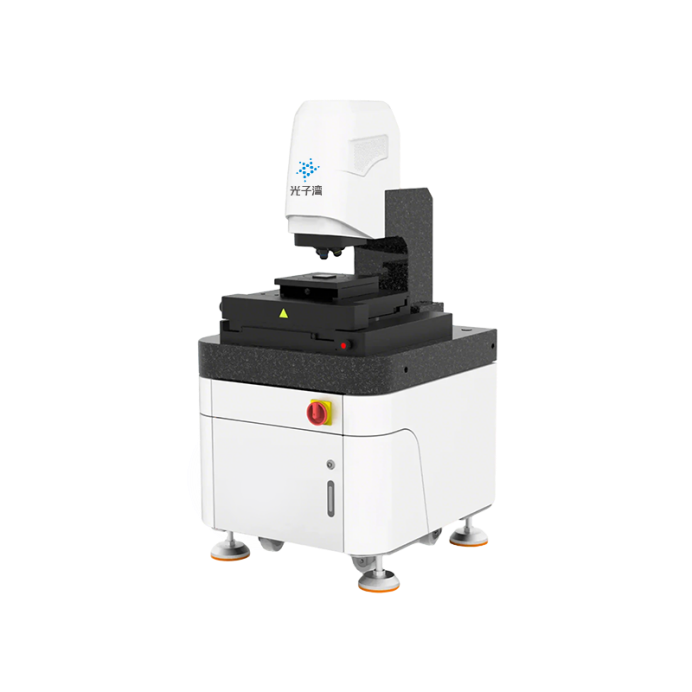

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
