在 PLC 編程中，我們常常強調掃描周期的重要性，但很多時候它像一個“黑盒子”——我們知道它存在，卻很少能直觀地感受到它的影響。

今天，我們就來聊一個有趣的話題：TIA Portal 中的 WAIT 指令。通過它，我們可以人為地干預掃描周期，從而更深入地理解 PLC 的工作機制。

一、什么是掃描周期?

在深入 WAIT 指令之前，我們先簡單回顧一下 PLC 的掃描周期。

當 PLC 投入運行后，其工作過程一般分為三個階段：輸入采樣、用戶程序執行和輸出刷新。完成上述三個階段稱作一個掃描周期。

在每個掃描周期開始時，PLC 會讀取所有物理輸入點的狀態，并將其存入輸入映像區。隨后，CPU 按照從上到下、從左到右的順序執行用戶程序。當程序執行完畢后，CPU 會將輸出映像區中的數據一次性寫入物理輸出點，完成輸出刷新。

關鍵點在于：在程序執行階段，即使外部輸入信號的狀態發生了變化，輸入映像區中的數據也不會改變，直到下一個掃描周期開始時才會被更新。這就是 PLC 程序“串行執行、循環掃描”的核心特征。

二、什么是 WAIT 指令?

WAIT 指令在 TIA Portal 中是一條不太常用的指令，它的作用很直接：在程序執行過程中插入一段等待時間。

當 CPU 執行到 WAIT 指令時，會在當前網絡(Network)停留指定的時間，然后再繼續執行后續的程序。這意味著，整個掃描周期會被人為地延長。

這就像你在跑步比賽中途停下來系鞋帶——原本可以一口氣跑完的賽程，因?yàn)橹型镜耐ｎD，總用時被顯著拉長了。

三、WAIT 指令如何影響掃描周期?

我們可以通過一個簡單的實驗來理解 WAIT 指令的影響。

假設我們有一個常規的 PLC 程序，正常掃描周期為10ms?，F(xiàn)在，我們在程序的某個網絡中加入一條 WAIT 指令，設置等待時間為 20ms。

當 CPU 執行到 WAIT 指令時，會發生以下情況：

CPU 暫停程序執行，進入 20ms 的等待狀態

等待結束后，繼續執行后續程序

程序執行完畢后，進入輸出刷新階段

整個掃描周期變?yōu)椋狠斎氩蓸訒r(shí)間 + 程序執行時間(含 20ms 等待)+ 輸出刷新時間

最終結果：原本 10ms 的掃描周期，可能被延長到 30ms 以上。

通過以下實例說明 WAIT 指令對掃描周期的影響。

首先用 WAIT 指令設計一個可以自定義時間的 WAIT 等待子程序，將時間單位設定為秒。如下圖：

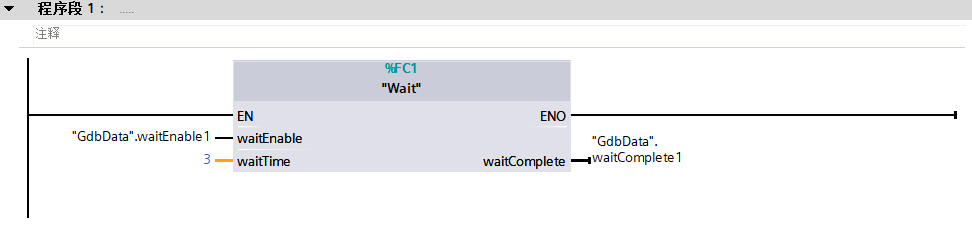

在程序循環 OB1 中調用以上 WAIT 等待程序，設置等待時間為 3 秒。如下圖：

禁用 WAIT 等待時的循環掃描時間如下圖：

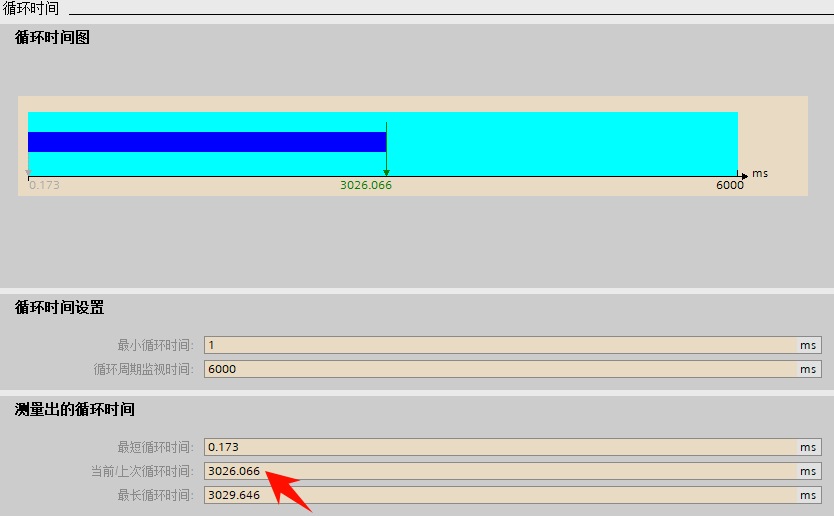

啟用 WAIT 等待時的循環掃描時間如下圖：

可以看到循環掃描時間加長了 3 秒鐘。

四、WAIT 指令帶來的實際影響

1. 輸入信號的“延遲響應”

由于掃描周期被拉長，輸入信號的采樣頻率降低了。如果一個脈沖信號的寬度小于掃描周期，就有可能被“漏掉”。

2. 定時器的精度問題

這里需要引入一個重要的概念：定時器的異步刷新。

定時器啟動后，其計時是獨立于 PLC 掃描周期的——定時器本身的時間累計不受掃描周期影響。但是，定時器是否完成計時，需要在程序掃描到定時器指令時才被檢查。

有經驗的工程師做過這樣的實驗：在程序中故意加入 20ms 的 WAIT 指令拉長掃描周期，結果發現定時器的實際累計時間產生了 20ms 的誤差。

原因分析：定時器在后臺獨立計時，到達設定時間后，它并不會立即觸發程序動作，而是要等到 CPU 執行到該定時器指令時，才會檢查到“定時已完成”這一狀態。如果掃描周期被拉長，這個檢查就會被延遲。

這也解釋了為什么定時器不適合做精確定時——精確定時推薦使用循環中斷(如OB30)配合計數器來實現。

3. 程序執行的“非原子性”

假設你在程序中對同一個輸出線圈進行了多次賦值，最終生效的是最后一次賦值的結果。如果 WAIT 指令插在這些賦值之間，情況就會變得更加復雜，調試難度也會增加。

例如：在循環中斷 OB30 中置位 Q0.0(立即輸出)，在程序循環 OB1 中復位 Q0.0(立即輸出)，如果在 OB1 中加入或不加入 WAIT 指令，將有可能產生不同的輸出結果。

五、WAIT 指令的實際應用場景

既然 WAIT 指令會拉長掃描周期、影響定時精度，那它有什么用呢?其實，在一些特殊場景下，WAIT 指令還是有價值的：

1. 程序調試與模擬

在調試階段，我們可以用 WAIT 指令模擬某些需要時間延遲的場景，觀察程序在不同時序下的行為。比如，在測試順控程序時，可以用 WAIT 指令模擬設備動作所需的時間。

2. 人為放大問題以排查故障

如前文所述，工程師會故意加入 WAIT 指令來放大定時器的異步刷新誤差，從而驗證定時器的特性。這種方法也適用于排查其他與掃描周期相關的問題。

3. 與外部設備的時序匹配

某些老舊的或響應較慢的外部設備，可能需要在輸出信號后等待一段時間才能接收下一個指令。在這種情況下，WAIT 指令可以作為一個簡單的解決方案。

需要提醒的是：WAIT 指令會拉長掃描周期，影響整個系統的實時性，在生產環境中應謹慎使用，或盡量采用循環中斷等更可靠的方式替代。

以下是通過加入 WAIT 指令來觀察上升沿的變化過程。

上次掃描周期：

當前掃描周期：

六、總結與思考

通過 WAIT 指令的研究，我們可以得出以下幾點結論：

1. 掃描周期是 PLC 運行的基礎

輸入采樣、程序執行、輸出刷新三個階段構成了 PLC 的基本工作模式，理解這一點是掌握 PLC 編程的前提。

2. WAIT 指令是一把“雙刃劍”

它可以幫助我們調試程序、排查問題，但也會拉長掃描周期、影響定時精度。

3. 定時器的異步刷新特性需要重視

定時器是獨立于掃描周期運行的，檢查定時完成狀態卻依賴于程序掃描，這決定了定時器不適合用于精確定時。

4. 選擇合適的工具做合適的事

對于需要精確定時的場景，循環中斷(OB30)+計數器是更好的選擇。

例如：

這種方案使用的是 CPU 執行周期(循環中斷)作為計時基準，配合計數器(如 Int、DInt 變量) 來實現精確定時。
