在上一篇《真空共晶爐/真空焊接爐——堆疊封裝》中我們提到了半導體封裝的各類方法，其中一種是通過硅通孔將芯片疊層封裝起來，組成一個3D的芯片。今天我們來詳細談一下硅通孔這項技術。

首先是硅通孔的三種主要集成方案：
硅通孔集成方案根據在芯片制造流程中執行的順序不同，主要可以分為三大類：Via-First（先通孔）、Via-Middle（中通孔）、Via-Last（后通孔）。Via-First是指在制造晶體管之前就制作硅通孔，因?yàn)闊o高溫后的工藝，所以對晶體管的影響最小，但是硅通孔需承受后續所有高溫工藝，可能造成變形或銅污染，這類方案主要應用于對熱預算不敏感的MEMS（微機電系統）以及部分傳感器。Via-Last則是在晶圓完成全部正面工藝并減薄后，從晶圓背面制作硅通孔，這種方案完全避開了硅通孔對前端工藝的任何影響，適用于集成已經制造好的芯片（如：將已知合格的芯片進行3D集成）或是部分圖像傳感器，但從背面進行精密對準和刻蝕的難度非常高。Via-Middle是目前最主流的方案，在晶體管制造完成之后和晶圓背面減薄和封裝之前進行，這樣既能避開前端的高溫，又能與后端封裝工藝良好銜接，廣泛應用于高性能CPU、GPU、3D堆疊存儲器等。

下面我們來對Via-Middle的制作工藝流程進行一個詳解，核心流程如下：

第一步：深反應離子刻蝕

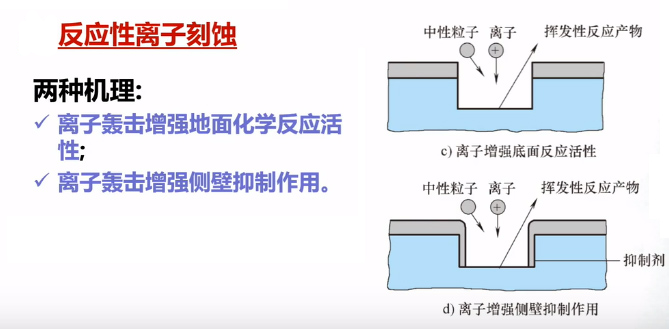

使用DRIE（深反應離子刻蝕）工藝，通過交替的鈍化與刻蝕循環，在已經完成晶體管制造的硅晶圓正面刻蝕出深寬比極高的垂直通孔?？讖?~10μm、深度50~100μm、深寬比10:1至20:1。

第二步：絕緣層、阻擋層、種子層沉積
絕緣層：采用化學氣相沉積等技術在硅通孔孔壁和晶圓表面沉積一層絕緣介質（通常為二氧化硅），用于電氣隔離，防止后續填充的導電銅與硅襯底短路，確保硅通孔功能正常。
阻擋層：在絕緣層上沉積一層極薄（幾納米到幾十納米）的氮化鉭等材料，防止后續銅原子在高溫或電場作用下擴散到硅中，污染晶體管，導致器件失效。
種子層：在阻擋層上通過物理氣相沉積一層薄銅，作為后續電鍍銅的導電基板。

第三步：銅電鍍填充

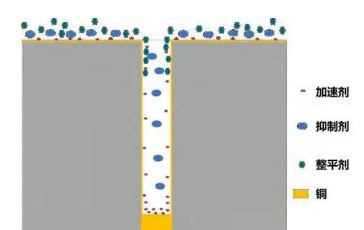

采用電化學電鍍，將晶圓浸入電鍍液中作為陰極，通過電流使銅離子沉積，由孔底向上均勻生長并完全填充硅通孔，此步驟需要控制填充速度，避免在孔中央形成空洞。

第四步：化學機械拋光
使用化學腐蝕與機械研磨相結合的化學機械拋光工藝，去除晶圓表面過剩的銅、阻擋層和種子層，使表面恢復平坦，為后續在晶圓正面制作多層互連布線和焊盤做準備。

第五步：晶圓正面互聯層制造
在平坦化的晶圓正面，繼續完成標準的后道工藝，制造多層金屬布線，將硅通孔的上端與芯片自身的電路連接起來。

第六步：臨時鍵合與晶圓背面減薄
臨時鍵合：將晶圓正面朝下用特殊膠粘合到一片剛性支撐載體上，以支撐后續減薄。
背面減?。和ㄟ^物理研磨、拋光或化學刻蝕，將晶圓背面進行減薄直到硅通孔的銅柱末端暴露出來。晶圓厚度可能從775μm減至50μm或更薄。需要注意的是整個晶圓必須均勻減薄，控制應力以防止薄晶圓翹曲或破裂，不能過度研磨損壞硅通孔的銅柱。

第七步：再布線與凸點制作
再布線：制作背面再布線層，增加一層金屬層，將硅通孔露出的焊盤重新布局到更便于連接的位置。
凸點制作：在背面RDL(重布線層)的焊盤上制作微焊球，用于與另一片芯片或基板進行垂直互連。

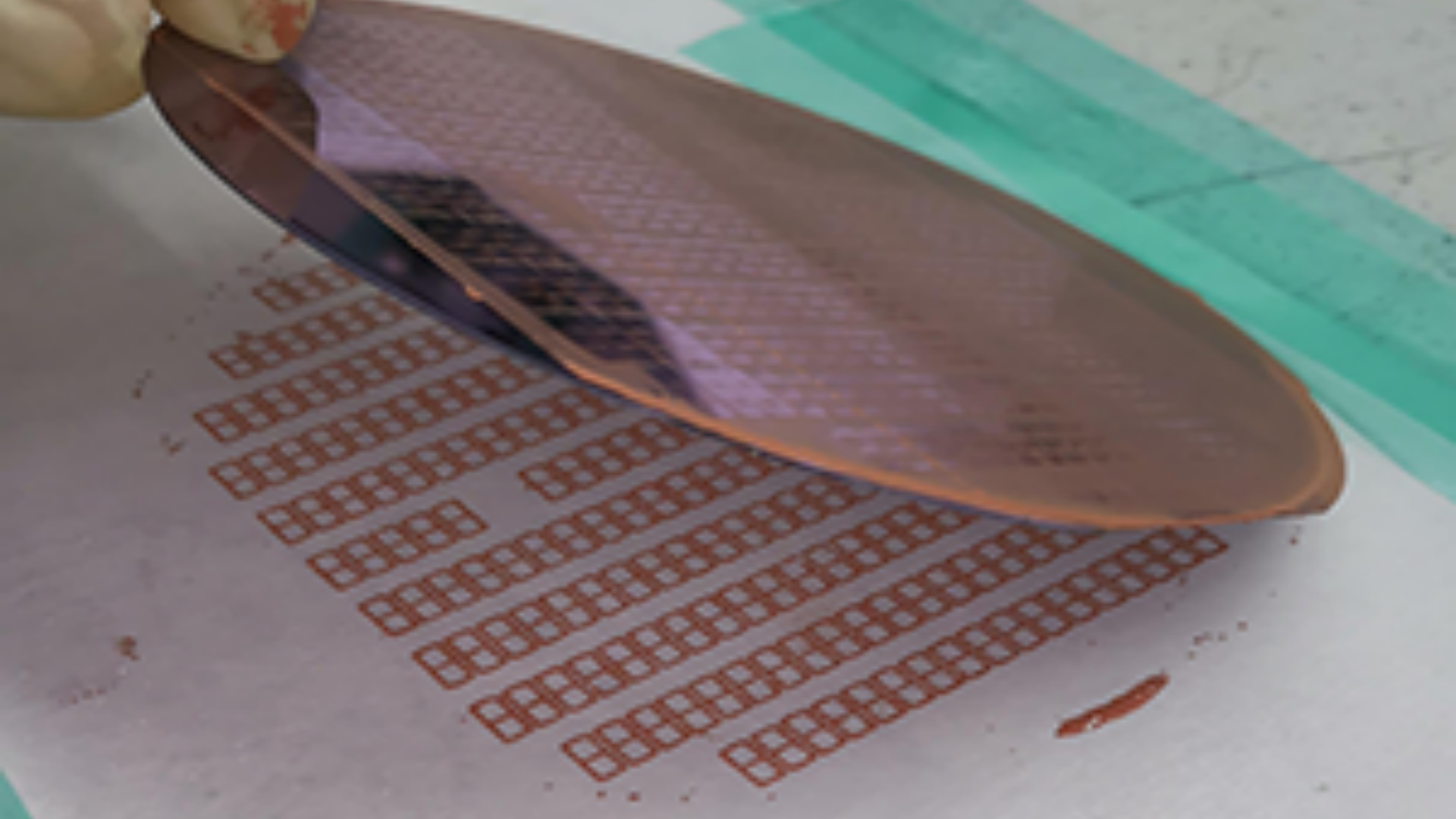

第八步：解鍵合
使用激光、熱滑移、化學溶劑等方法，將已經完成背面工藝的超薄晶圓從載體上分離下來，并清洗干凈臨時鍵合膠。

至此，一個完整的、帶有硅通孔、背面凸點的“可堆疊芯片”就制作完成了，下一步就是芯片對晶圓、晶圓對晶圓的精密鍵合流程，從而實現3D集成。

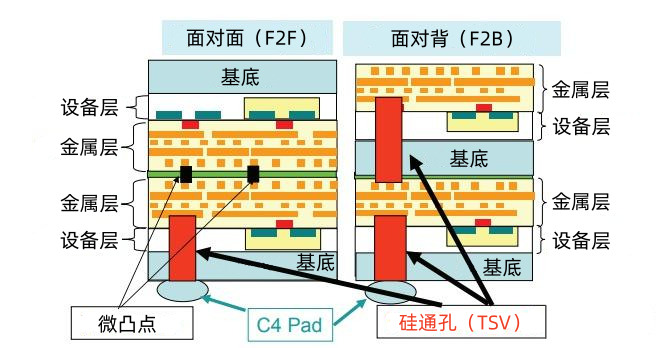

接下來我們就再來講講如何用硅通孔的方式連接芯片，從而組成3D芯片。一共有兩種實現方法：面對面（Face to Face——F2F）和面對背（Face to Back——F2B），如下圖所示：

兩大實現連接的方法以及各自的優缺點：
面對面連接：簡單來說就是把芯片的金屬層相互對準并連接在一起，兩個芯片之間的連線非常短。針對面對面連接，優缺點非常明顯：
優點：得益于非常短的互連距離，可以實現更快的信號傳輸和更低的功耗，適用于需要高速數據傳輸?shù)母咝阅苡?jì)算或大帶寬通信等。
缺點：對對準技術的精確度要求很高，需要把金屬層對準才能確保電路能夠正常連接；且因?yàn)榻饘賹颖粖A在里面，導致堆積的熱量難以散發。

面對背連接：將芯片的基底朝下，像壘積木一樣一層一層疊加起來，用硅通孔實現層間的垂直連接。
優點：不同于面對面需要對準金屬線那樣的高精度對準技術要求，面對背只需要對準硅通孔的孔就行了；另外堆積的熱量能夠更好地散發。
缺點：信號通過硅通孔傳輸，勢必會帶來更長的信號傳輸延遲和更高的功耗，而且制造工藝也因?yàn)楣柰椎木壒识兊酶訌?fù)雜，提高了制造成本。

在實際生產中，面對背的連接更容易做一些，應用也更為廣泛。
