一、行業背景與項目概況

食品加工行業是民生領域核心產業，隨著《食品工業數字化轉型行動計劃》推進，企業對生產全流程的實時監控、數據追溯、集中管控需求日益迫切。某河北省邯鄲市館陶縣食品加工企業（糕點/烘焙品類），現有一條年產500噸的糕點生產線，核心控制設備為歐姆龍NX1P系列PLC，承擔配料配比、溫度調節、設備啟停等關鍵工序管控，配套1臺工業觸摸屏實現本地操作，同時需接入上位機完成生產數據匯總、報表生成及遠程運維。

該項目核心訴求明確：一是解決PLC與觸摸屏、上位機的協議兼容問題，實現數據互通；二是適配食品車間潮濕、粉塵多、電磁干擾強的環境，保障通訊穩定；三是低成本改造，不影響現有生產連續性，快速實現智能化升級。

二、核心痛點分析

協議異構，數據孤島：歐姆龍NX1P PLC采用專用FINS協議，僅配備RS232/485串口接口；工業觸摸屏支持Modbus RTU協議，上位機適配Modbus TCP協議。三種設備協議標準不統一，無法直接建立通訊連接，生產數據無法跨設備共享，形成“信息孤島”，無法滿足車間集中管控需求。

串口通訊局限性顯著：原有串口通訊存在傳輸距離短（≤15米）、抗干擾能力弱、數據傳輸速率低（≤115.2kbps）等缺陷，在食品車間潮濕環境中易出現信號衰減、通訊中斷，每月平均發生3-4次通訊故障，每次故障導致生產停機1-2小時，嚴重影響生產效率與產品一致性。

改造成本與工期約束：若直接替換PLC或觸摸屏，需投入高額設備采購成本，且需重新編程、調試，工期長達15-20天，無法滿足企業“降本增效、連續生產”的核心訴求，亟需低成本、短周期的通訊改造方案。

三、方案選型與實施過程

3.1 核心選型依據

3.2 實施步驟

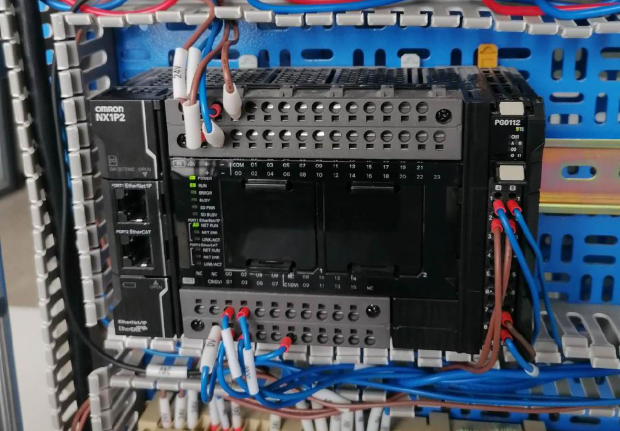

硬件部署：在PLC旁的工業控制柜內安裝遠創智控YC8000-CJ以太網模塊，模塊RS232/485串口與歐姆龍NX1P PLC串口接口對接，以太網口分別連接觸摸屏和上位機，采用工業屏蔽網線布線，傳輸距離拓展至100米以上，規避信號衰減問題。

軟件配置：通過遠創智控專用配置軟件，將模塊與上位機、觸摸屏設置為同一網段；配置協議轉換參數，通過串口轉以太網功能，將PLC的FINS協議轉換為以太網兼容協議；通過以太網轉換器功能，適配觸摸屏Modbus RTU協議；通過以太網橋接器功能，實現PLC與上位機的Modbus TCP協議雙向通訊，無需修改PLC、觸摸屏及上位機原有程序。

調試運行：調試周期1.5天，重點測試通訊延遲（目標≤20ms）、數據傳輸穩定性、異常報警功能。調試過程中保持生產線運行，僅在停機間隙完成接線與配置，實現零停機改造。

四、技術架構與硬件配置

4.1 技術架構設計

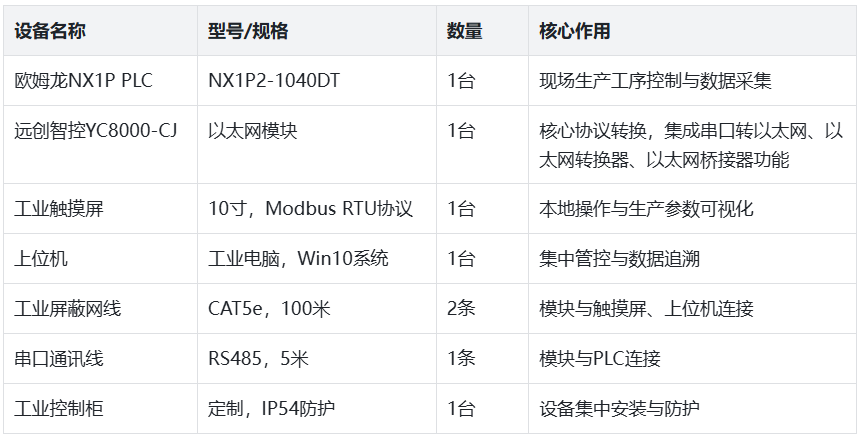

4.2 硬件配置清單

五、網關核心功能介紹

遠創智控YC8000-CJ以太網模塊是本次方案的核心載體，依托三大核心功能解決通訊痛點：

串口轉以太網：將歐姆龍NX1P PLC的串口信號轉換為以太網信號，突破傳輸距離與速率限制，實現PLC數據的遠距離、高速傳輸，適配食品車間大范圍布線需求。

以太網轉換器：實現FINS協議與Modbus RTU/TCP協議的雙向透明轉換，無需修改原有設備程序，讓不兼容的設備實現“無障礙溝通”，解決協議異構問題。

以太網橋接器：構建PLC、觸摸屏、上位機的橋接通訊網絡，實現多設備并行數據交互，既保證本地操作的實時性，又實現上層系統的集中管控，避免設備間通訊干擾。

六、應用效果前后對比

七、網關未來發展趨勢

多協議深度融合：未來網關將支持更多工業協議（如OPC UA、Profinet、EtherNet/IP），適配食品行業多品牌、多類型設備，實現全場景兼容。

AI智能運維：集成AI算法，實現通訊故障智能預警、遠程診斷與自動修復，降低企業運維成本，提升設備可靠性。

5G+TSN融合：適配5G工業網絡與時間敏感網絡（TSN），實現無線通訊與低時延數據傳輸，適配食品車間柔性生產與移動設備管控需求。

邊緣計算能力增強：集成邊緣計算芯片，在網關端實現數據預處理、分析與決策，減輕上位機負載，提升生產響應速度。

綠色低碳設計：優化模塊功耗，采用環保材質，貼合食品行業“低碳生產”政策要求，延長設備生命周期。

八、總結

本方案針對食品加工行業歐姆龍NX1P PLC與觸摸屏、上位機的通訊痛點，選用遠創智控YC8000-CJ以太網模塊，依托串口轉以太網、以太網轉換器、以太網橋接器三大核心功能，構建了低成本、易部署、高穩定的通訊解決方案。方案無需替換原有設備，僅通過模塊加裝與簡單配置，即可實現多設備跨協議通訊，徹底打破數據孤島，提升了生產穩定性與管控效率，符合食品加工行業“數字化轉型、降本增效”的核心需求。

該方案的成功實施，不僅解決了該食品企業的實際問題，也為同類行業老舊PLC設備的智能化升級提供了可復制、高性價比的參考路徑，助力食品加工行業加速實現數字化、智能化生產轉型。
