MCU（Microcontroller Unit），又稱微控制器或單片機，是把CPU的頻率與規格做適當縮減，并將內存(Memory)、計數器(Timer)、USB、A/D轉換、UART、 PLC、DMA等周邊接口，甚至LCD驅動電路、RTC實時時鐘都整合在單一芯片上，形成芯片級計算機。從而實現終端控制的功能，具有性能高、功耗低、可編程、靈活度高等優點。

有哪些MCU能直接連接CR2032/CR2450紐扣電池？

以紐扣電池給RTC實時時鐘供電為例。

致謝：小魚教你模數電

基于以上思維，能否設計一款MCU，能直接連接CR2032/CR2450紐扣電池？

MCU的VBAT管腳是微控制器中用于連接外部備用電源的專用引腳，在主電源（VDD）正常供電時，VBAT處于待機狀態；當VDD斷電時，VBAT通過外部備用電源（如紐扣電池CR2032或CR2450、可充電鋰電池或超級電容）接管供電，為實時時鐘（RTC）、備份寄存器等關鍵模塊持續供電，確保設備斷電后時間記錄不中斷、關鍵數據不丟失。

有沒有一種可能，就是MCU集成了RTC實時時鐘電路后，把二極管集成后，不可充電的紐扣電池直接連接MCU的VBAT腳？

1

內部電路設計

其工作原理可以分解為以下幾個關鍵部分：

1. 電源切換開關

這是最核心的部件。它是一個模擬電子開關（通常由MOSFET實現），類似一個自動的雙路選擇器。其控制邏輯如下：

當 VDD電壓正常（高于某個閾值，如1.8V）：開關默認連接到 VDD。此時主電源同時為整個芯片和備份域供電，VBAT引腳上的電池幾乎不消耗電流（僅在內部有一個極大的下拉電阻用于檢測）。

當 VDD電壓下降或消失（低于 VBAT電壓）：一個電壓比較器會檢測到這一變化，并產生控制信號，將開關迅速（微秒級）從 VDD切換到 VBAT。此時，備份域完全由外部電池供電。

2. 獨立的備份域

這是一個在物理上與主系統其他部分電源隔離的區域。它包含：

實時時鐘： 包括RTC振蕩器（通常為外部32.768kHz晶振）、分頻器和計數器。這是耗電的主要部分，但優化后電流可低至1μA以下。

備份寄存器： 一小塊特殊的SRAM（通常4-20個字節）。它的電源線只連接到備份域，因此主電源掉電后數據依然能保持。用于保存關鍵的系統狀態、密碼、校準值等。

備份域控制邏輯： 管理對備份寄存器和RTC的訪問。

3. 電源隔離與域間接口

電源隔離： 備份域有獨立的電源軌和地線，在芯片內部與主域隔離，防止噪聲和電流倒灌。

域間數字接口： 主域的CPU需要讀寫RTC和備份寄存器。這個接口是電平移位和同步電路，因為兩邊可能處于不同電壓（VDD可能是3.3V，而 VBAT是3V的電池電壓）。當 VDD掉電后，這個接口被自動禁止，防止電流從備份域漏到主域。

4. 外部電路設計要點

在應用時，PCB設計也至關重要：

VBAT 引腳濾波： 必須在 VBAT引腳附近放置一個大容量的儲能電容（例如1μF - 100μF）。這個電容在主電源掉電、內部開關切換的瞬時，能提供短暫的電流，防止RTC因瞬間斷電而復位。

二極管隔離： 經典設計中，會在 VDD和 VBAT通路上各串聯一個肖特基二極管，防止電流相互倒灌。但現在很多MCU內部已經集成了這些二極管，需根據數據手冊決定是否需要在外部添加。

2

參考代碼

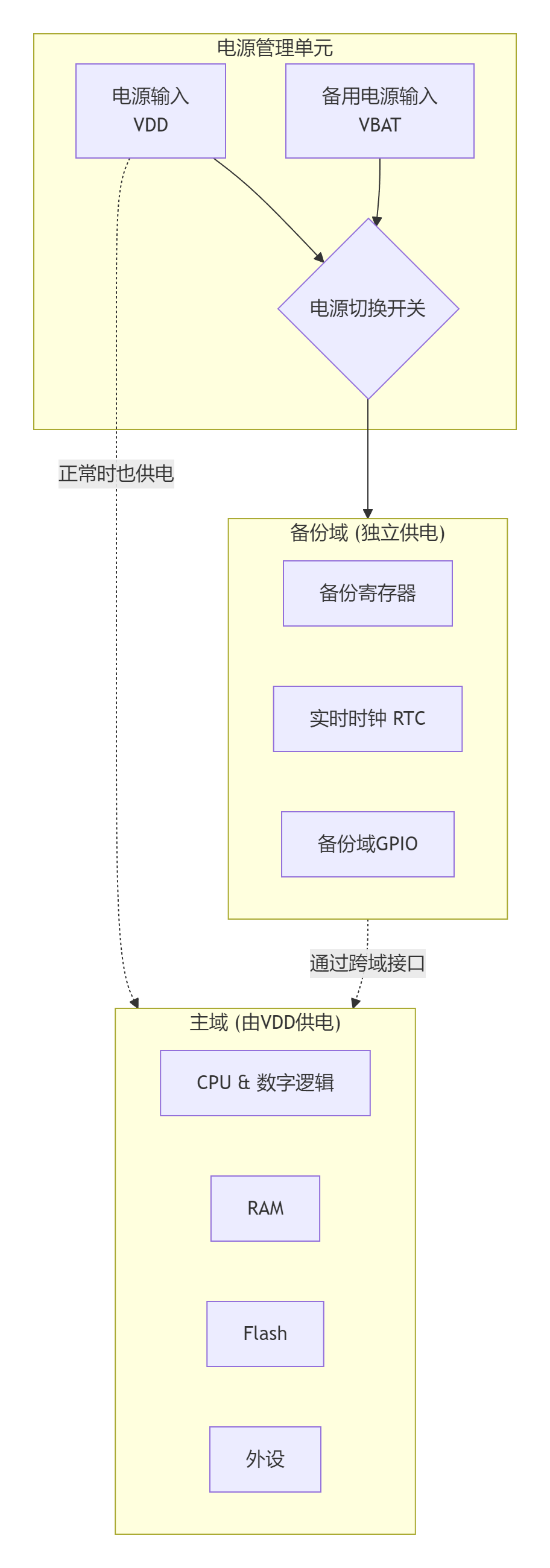

flowchart TD

subgraph Main_Domain [主域 (由VDD供電)]

CPU["CPU & 數字邏輯"]

RAM[RAM]

Flash[Flash]

Periph[外設]

end

subgraph 電源管理單元

VDD["電源輸入
VDD"]

VBAT["備用電源輸入
VBAT"]

切換開關{電源切換開關}

end

subgraph Backup_Domain [備份域 (獨立供電)]

BKP_RAM[備份寄存器]

BKP_RTC[實時時鐘 RTC]

BKP_GPIO[備份域GPIO]

end

VDD --> 切換開關

VBAT --> 切換開關

切換開關 --> Backup_Domain

VDD -.->|正常時也供電| Main_Domain

Backup_Domain -.->|通過跨域接口| Main_Domain

3

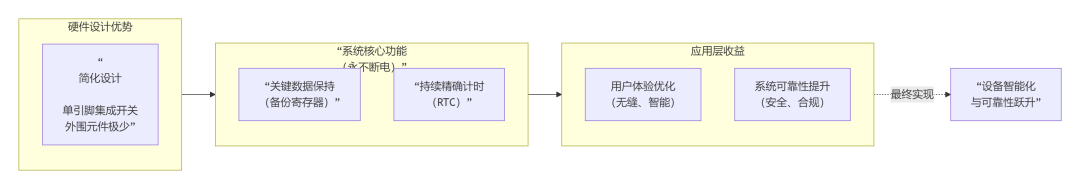

MCU的Vbat腳搭配CR2032/CR2450方案的核心價值

一、 硬件與設計層面的好處

1、極致簡化設計：

“一線供電”： 只需將CR2032/CR2450電池的正極連接到MCU的VBAT引腳，負極接地即可。所有復雜的電源比較、切換、隔離電路都已集成在MCU內部，無需外部MOSFET、比較器或邏輯電路。

元件最少： 通常只需要在VBAT引腳到地之間加一個濾波/儲能電容（如1μF-100μF）和一個可選的反接保護二極管（如果內部沒有集成）。BOM成本和PCB面積占用極低。

2、供電智能無縫切換：

主電源（VDD）上電時，內部電路自動切斷VBAT供電，CR2032/CR245幾乎零耗電，延長其作為“備用”電池的壽命。

主電源掉電時，切換是微秒級自動完成，備份域電壓無毛刺、不間斷，確保RTC不停走，數據不丟失。這個過程完全硬件實現，無需軟件干預，絕對可靠。

3、天生的低功耗優化：

整個備份域（RTC+備份寄存器）是專為超低功耗設計的。當系統由VBAT供電時，MCU其他所有部分都已徹底斷電，整機功耗完全等于備份域的功耗，通?？傻椭?μA以下。

這使得使用一顆容量約225mAh的CR2032電池，理論續航可以達到 20年以上（225mAh / 1μA ≈ 25年），完全滿足產品全生命周期的需求。

二、 系統與功能層面的好處

1、實現“永不斷電”的精準計時：

這是最核心的功能。無論設備是主動關機、電池耗盡，還是從插座上拔下，系統時鐘永遠在走。重新上電后，時間永遠是正確的，無需用戶手動設置或聯網同步。這對于任何需要記錄日志、定時觸發、顯示時間的設備（如智能儀表、醫療設備、門禁、攝像頭）都是剛需。

2、關鍵數據掉電保存：

備份寄存器可以在主電源完全消失的情況下，保存如：

設備唯一ID、序列號、校準參數；

系統運行狀態、上次關機原因；

用戶設置、事件計數、授權信息；

安全相關的密鑰或令牌；

重新上電后，系統能立即恢復到掉電前的狀態，實現“無縫續行”，用戶體驗大幅提升。

3、提高系統可靠性與安全性：

安全審計： 精確記錄每次上電、掉電、重啟的時間戳，便于問題追蹤和事故分析。

防篡改： 在一些安全應用中，可以利用RTC和備份寄存器實現簡單的防拆機機制。如果檢測到設備在未授權的時間段內斷電（VBAT也被移除），則可判定為物理攻擊。

數據完整性： 保證核心參數不因意外斷電而丟失或恢復出廠設置。

4

對比替代方案的優越性

結論：MCU內置VBAT方案，是在成本、復雜度、可靠性、功耗和功能上取得的最佳平衡。

5

重要設計注意事項（充分發揮好處的關鍵）

1、PCB布局： VBAT引腳的儲能電容必須靠近MCU引腳放置，路徑盡量短，以確保在主電源突然斷開時，有足夠電荷完成電源切換，防止RTC短暫失電復位。

2、電池選擇： CR2032/CR245的標稱電壓是3V，而很多MCU的備份域工作電壓范圍是1.6V - 3.6V。當電池電壓隨著使用下降到2.0V以下時，RTC可能工作不穩定。需要根據數據手冊確認最低工作電壓。

3、漏電流管理： 確保VBAT線路上沒有其他元器件的漏電路徑。在PCB制板后，最好實際測量VBAT引腳在僅由電池供電時的電流，確認是否在μA級別。

4、軟件初始化： 上電后，軟件需要檢查RTC域是否因完全失電而復位，并進行相應的初始化或從備份寄存器恢復狀態。

總而言之，MCU的VBAT引腳 + CR2032/CR245的組合，是一個以極小的硬件代價，為設備賦予“記憶”和“時間感知”核心能力的經典設計，是現代嵌入式設備實現智能化、可靠化的基石之一。

6

以MAX706（后綴18）與CR2032直接連接為例

MAX70618是一顆電源監控芯片，CR2032可直接連接，雖不是MCU，但能否給我們一些啟發？

MAX70618與CR2032 是完美匹配的黃金搭檔，無需任何外部二極管或 LDO，直接連接即可。CR2032 的3V電壓正好落在芯片 VBAT 的“舒適區”。

一、硬件連接（極簡方案）

MAX70618 內部已集成理想二極管和電源切換電路，嚴禁在外部串聯二極管，否則會因壓降導致電壓過低。

1. 標準接法

CR2032 正極→ 直接連接 VBAT 引腳

CR2032 負極→ 直接連接 GND

VBAT 引腳→ 對 GND 接 10nF~100nF 去耦電容（必須靠近引腳）

2. 為什么不需要二極管？

防倒灌：MAX70618 內部已有理想二極管，能徹底阻斷主電源向電池反灌電流，保護 CR2032。

壓降紅線：CR2032 標稱 3V，若串聯外部二極管（壓降約 0.3V），實際供給 VBAT 僅 2.7V，接近芯片維持電壓下限（2.0V~2.4V），極易在電池稍虧電時丟數據。

二、關鍵參數匹配度

三、致命誤區與配置

1.嚴禁使用 LIR2032

CR2032是不可充電的鋰錳電池。MAX70618 內部有可選的涓流充電器（Trickle Charger），必須通過寄存器（CHCx）將其關閉（Disable），否則會給 CR2032 充電導致電池發熱、漏液甚至爆炸。

2. 軟件配置（關鍵）

上電初始化時，務必檢查以下寄存器：

CHCx 位：設置為 00（關閉涓流充電）。

VBACKUP：若使用 CR2032，該引腳通常懸空或接地（具體視版本而定，詳查手冊）。

四、PCB 布局建議

電容位置：100nF 電容必須放在離 VBAT 引腳 2mm 以內，否則電源噪聲可能導致 RTC 停振。

走線寬度：電池座到 VBAT 的走線建議 ≥ 20mil，減少線路阻抗帶來的壓降。

7

以MAX706（后綴18）與CR450直接連接為例

同上，CR2450與MAX70618 的搭配邏輯與CR2032 完全一致，直接連接即可。CR2450本質上是CR2032 的“高容量版”，電壓規格（3V）和化學特性（不可充電）均相同，因此硬件連接極簡，軟件配置重點在于關閉充電功能。

一、硬件連接（直接直連）

MAX70618 內部已集成理想二極管，嚴禁在外部串聯二極管或 LDO，否則會因壓降導致電壓過低。

接線方式：CR2450 正極 → VBAT 引腳；負極 → GND。

去耦電容：VBAT 引腳對 GND 必須接 10nF~100nF 電容（靠近引腳放置，否則 RTC 易受干擾）。

防反灌：依靠芯片內部電路，無需外部二極管。

二、軟件配置（關鍵步驟）

CR2450 是不可充電的鋰錳電池，必須關閉 MAX70618 內部的涓流充電器，否則強行充電會導致電池發熱、漏液甚至爆炸。

上電初始化時，必須執行以下配置：

關閉充電：將 Trickle Charger 相關寄存器（如 CHCx）設置為 Disable/00。

狀態確認：讀取寄存器確認充電功能已關閉

三、CR2450 vs CR2032 選型對比

兩者電壓兼容性完全相同，區別僅在于容量和物理尺寸。

選型建議：若 PCB 空間允許且需要極長備份時間（如電表、工業儀表），選 CR2450；若空間緊湊（如穿戴設備），選 CR2032。

四、PCB 布局紅線

電容位置：VBAT 的去耦電容必須緊貼芯片引腳（< 2mm），否則電源噪聲易導致 RTC 停振。

走線寬度：電池座到 VBAT 的走線建議 ≥ 20mil，減少線路阻抗壓降。

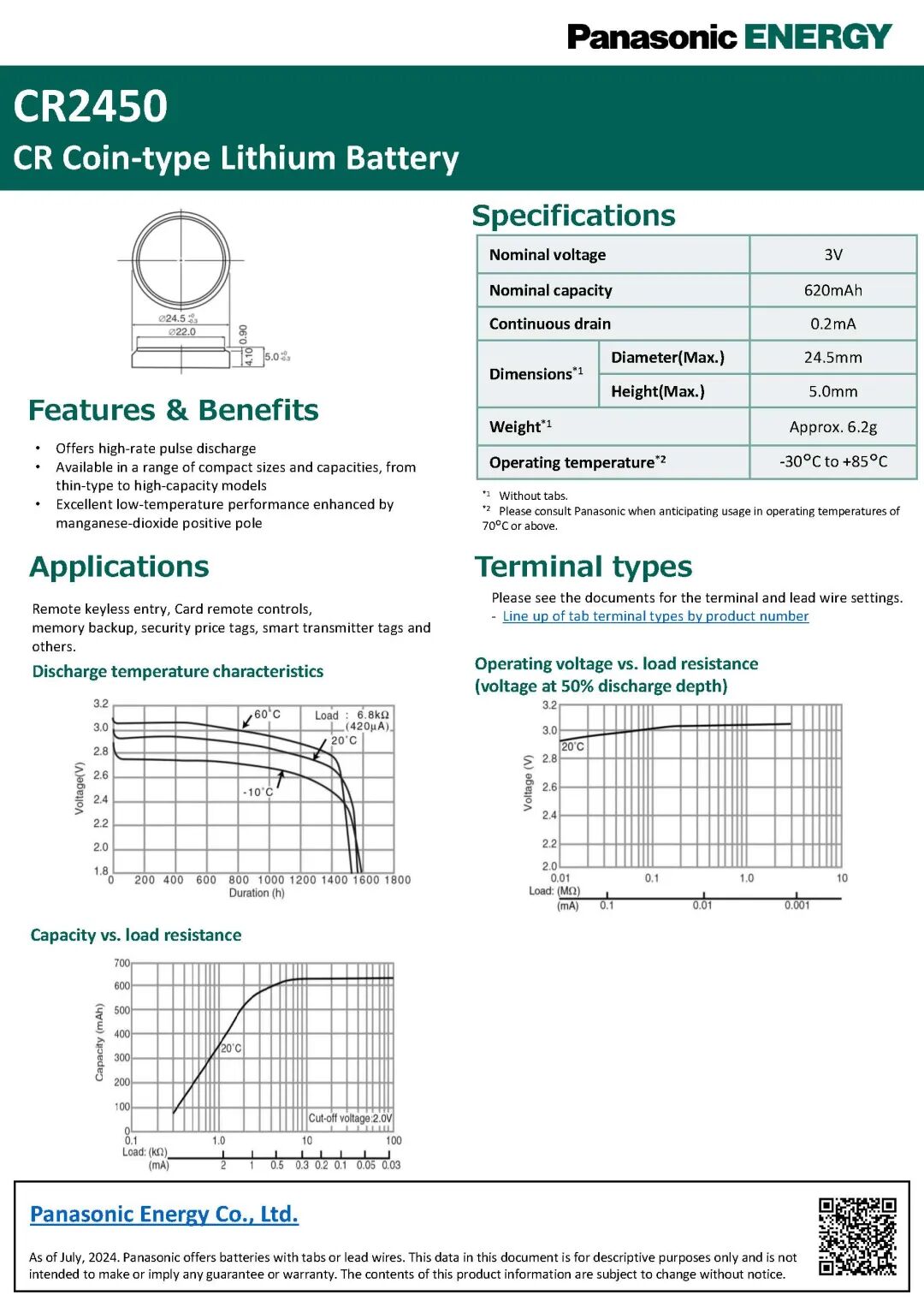

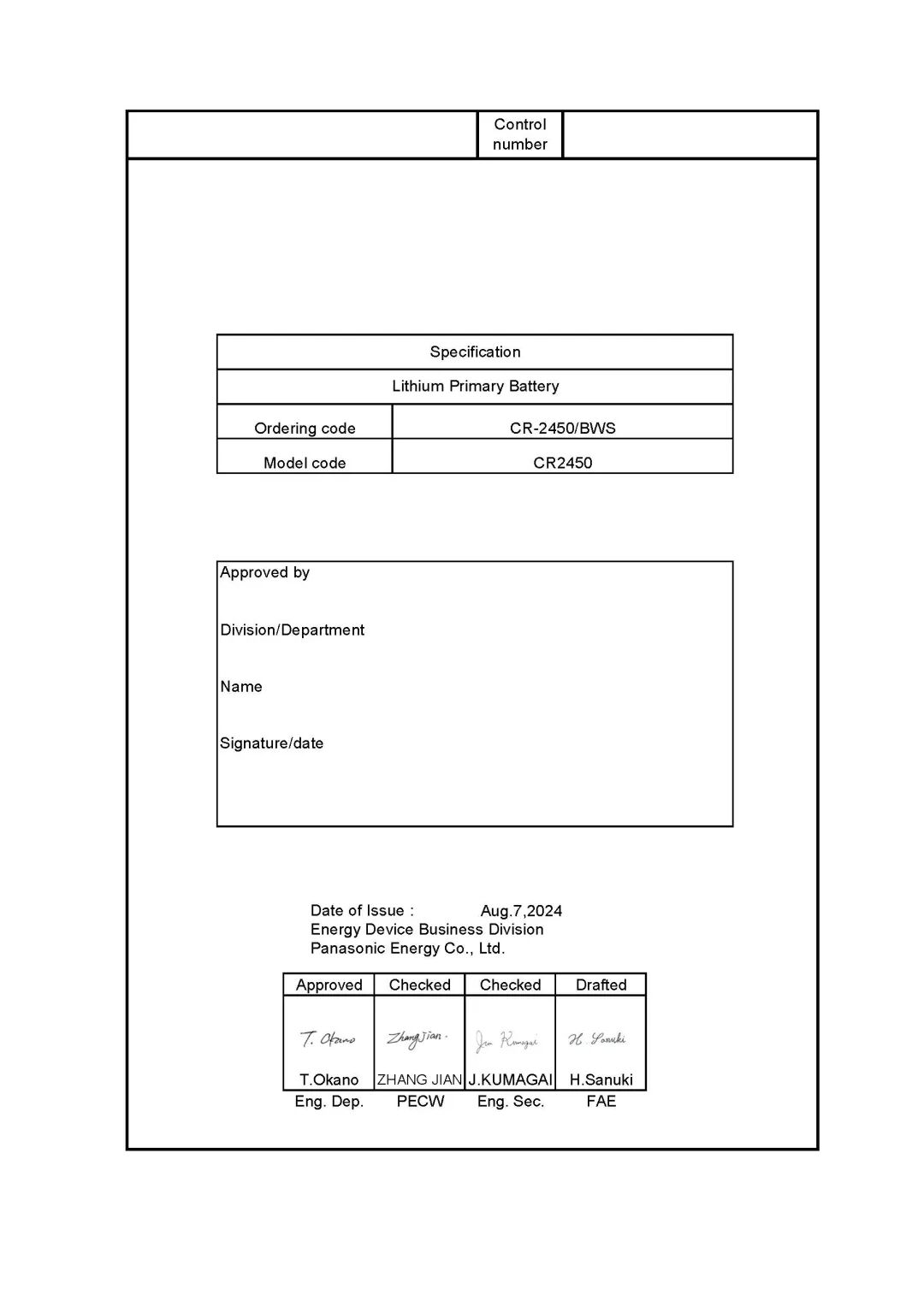

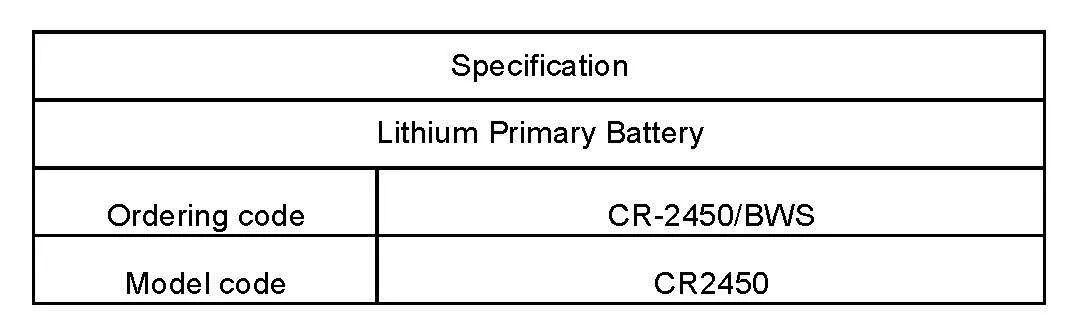

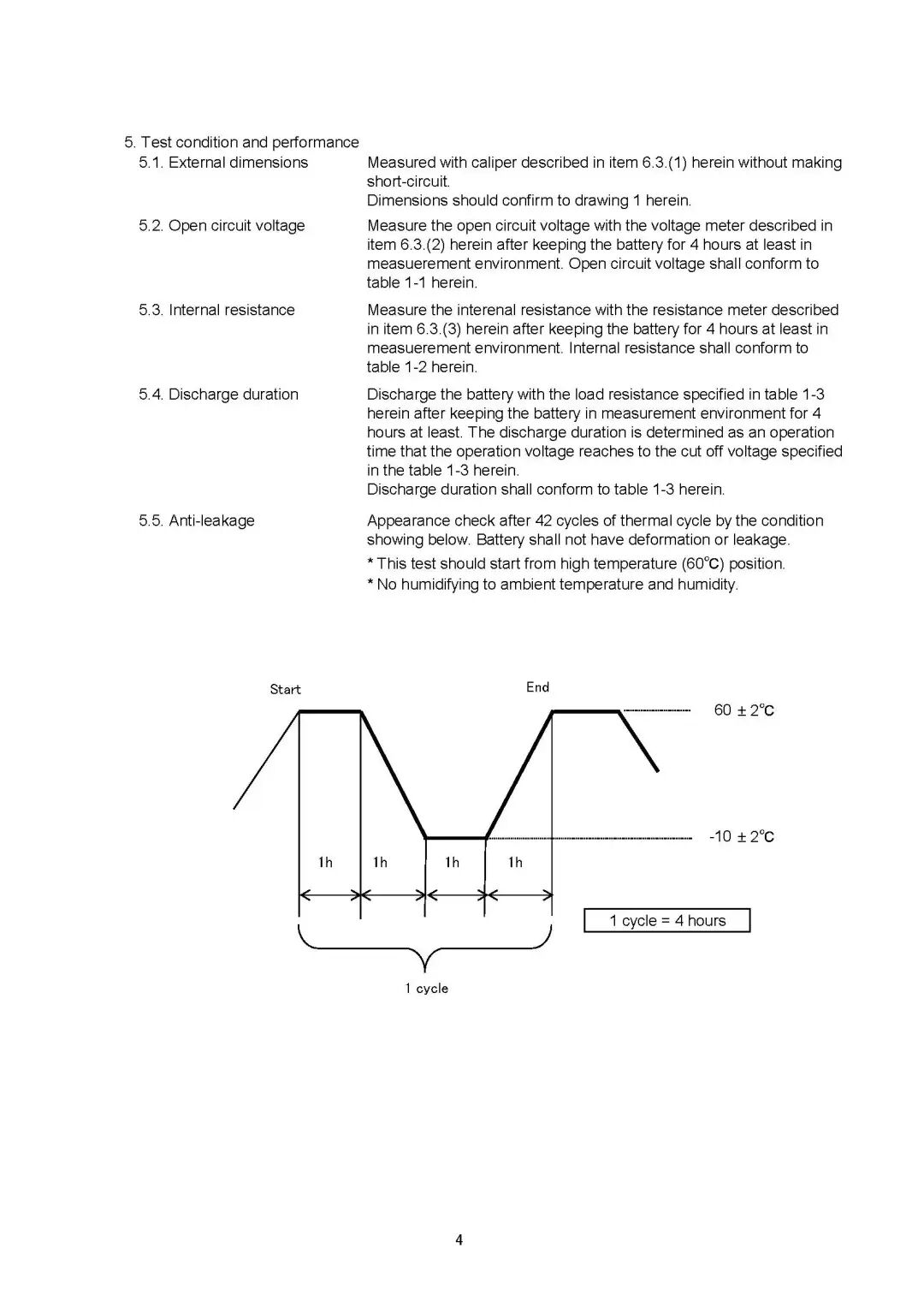

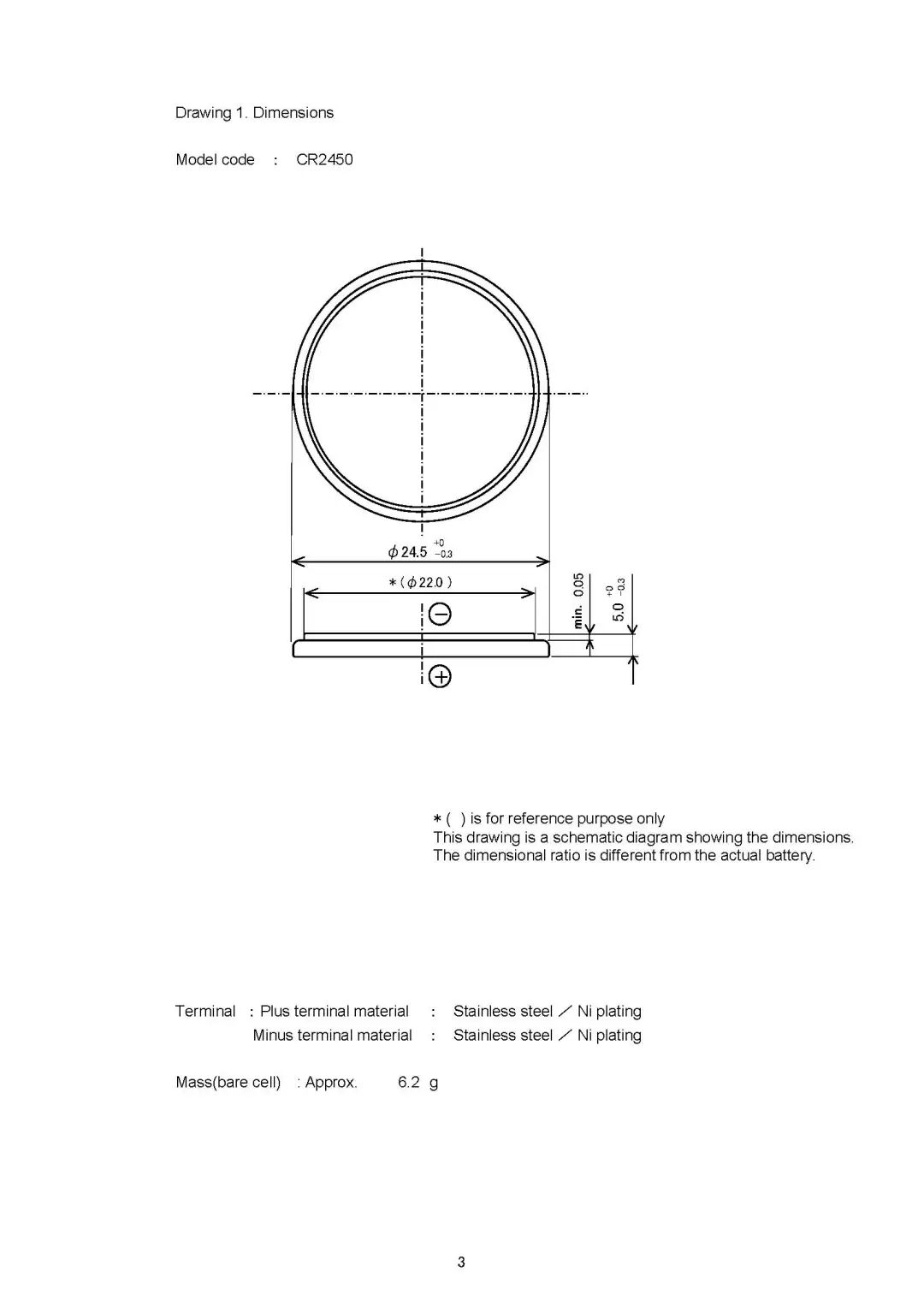

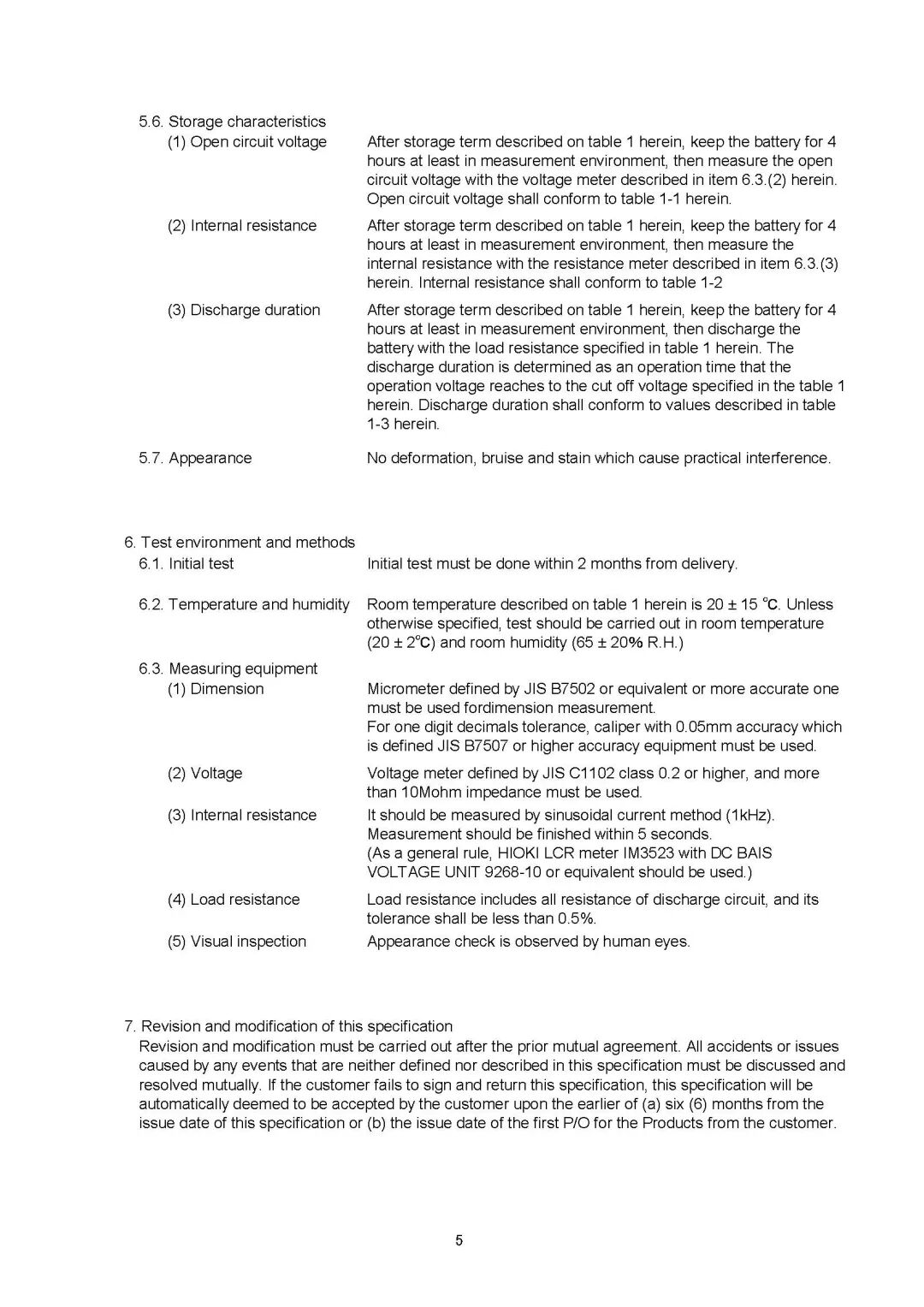

CR-2450縮略版規格書
