【摘要】 背光源是位于液晶顯示器之后的一種光源，液晶顯示器自身并不發光，靠背光源照亮， 因此背光源的功耗、亮度、均勻度等參數都將直接影響到液晶顯示模塊的視覺效果。背光技 術自發展以來被廣泛應用于手機、平板電腦，專業顯示產品如車載顯示器、醫用顯示儀、 工控顯示器等終端產品上。以下將以手機背光測試為例，介紹 ITECH 針對背光源的測 試方案。

手機背光源集成在液晶屏下，用以照亮手機屏幕。主流手機屏幕材質主要分為 TFT,LED,LCD，其中 TFT 和 LCD 都需要手機背光源，且背光源的功耗、使用壽命、發光強 度、均勻度等光電參數直接決定了手機屏幕的品質及使用壽命，下圖為 LCD 材質手機背光 板。

手機背光源電流非常小，一般在毫安級別，所以它對電流的精度要求較高，并且要求紋 波較小，紋波過大會導致背光板的輸出不穩定，會出現閃爍發光不正常的現象。艾德克斯IT6300,IT6800A/B,IT6400 系列線性直流可編程電源具有高分辨率，高精度，低紋波等特性， 可完美滿足手機背光的測試需求。

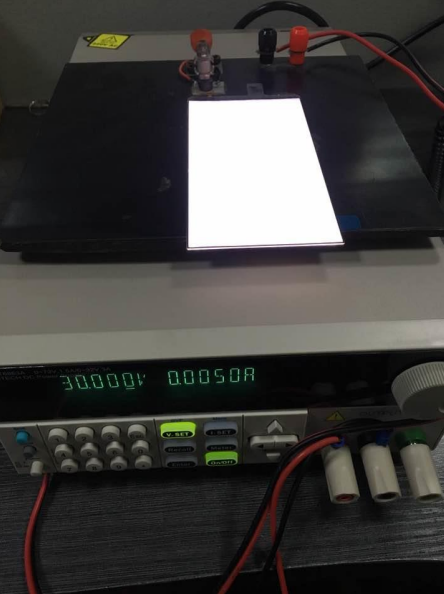

下圖取自某品牌 LCD 材料的手機背光測試實例，使用 IT6863A可編程直流電源進行 點亮測試

如上圖所示，設置 IT6863A 電源電壓 30V，電流 0.005A 通過治具 A 腳接入正極，1 腳 2 腳 G 腳接入負極，打開電源輸出，背光板點亮，可結合外部儀器光度儀測試不同電壓 電流下，背光源的亮度是否合格，亮度的高低對人眼的舒適度有直接影響。
