JY901S 簡介

模塊集成高精度的陀螺儀、加速度計、地磁場傳感器，采用高性能的微處理器和先進的動力學解算與卡爾曼動態濾波算法，能夠快速求解出模塊當前的實時運動姿態。 采用先進的數字濾波技術，能有效降低測量噪聲，提高測量精度。模塊內部集成了姿態解算器，配合動態卡爾曼濾波算法，能夠在動態環境下準確輸出模塊的當前姿態，姿態測量精度靜態 0.05 度，動態 0.1 度，穩定性極高，性能甚至優
于某些專業的傾角儀！ 模塊內部自帶電壓穩定電路，工作電壓 3.3v ~ 5v，引腳電平兼容 3.3V/5V 的嵌入式系統，連接方便。支持串口和 IIC 兩種數字接口。方便用戶選擇最佳的連接方式。串口速率2400bps~921600bps 可調，IIC 接口支持全速 400K 速率。最高 200Hz 數據輸出速率。輸入內容可以任意選擇，輸出速率 0.1～200HZ 可調節。保留 4 路擴展端口，可以分別配置為模擬輸入，數字輸入，數字輸出，PWM 輸出等功能。具備 GPS 連接能力?？山邮芊?NMEA-0183 標準的串口 GPS 數據，形成 GPS-IMU組合導航單元。采用郵票孔鍍金工藝，可嵌入用戶的 PCB 板中。

4 層 PCB 板工藝，更薄、更小、更可靠。

模塊特性

• 電壓：3.3V~5V
• 電流：<25mA
• 測量維度：加速度：3 維，角速度：3 維，磁場：3 維，角度：3 維，氣壓:1 維（JY-901B），GPS：3 維（接 GPS 模塊）。
• 量程：加速度:±2/4/8/16 g（可選），角速度:±250/500/1000/2000 °/s（可選），角度 X、Z 軸±180°，Y 軸±90°。
• 穩定性：加速度：0.01g，角速度 0.05°/s。
• 姿態測量穩定度：0.01°。
• 數據輸出內容：時間、加速度、角速度、角度、磁場、端口狀態、氣壓（JY-901B）、高度（JY-901B）、經緯度（需連接 GPS）、地速（需連接 GPS）。
• 數據輸出頻率 0.1Hz~200Hz。
• 數據接口：串口（TTL 電平，波特率支持 2400、4800、9600（默認）、19200、38400、57600、115200、230400、460800、921600），I2C（最大支持高速 IIC 速率 400K）
• 擴展口功能：模擬輸入（0~VCC）、數字輸入、數字輸出、PWM 輸出（周期 1us-65535us，分辨率 1us）。

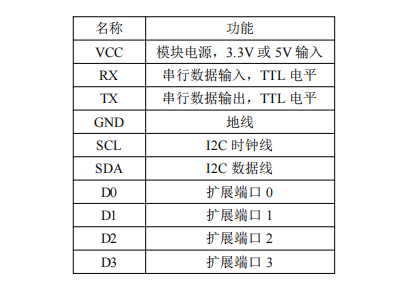

引腳說明

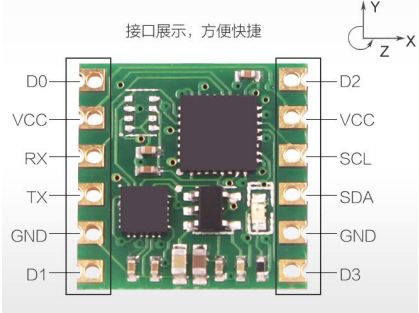

模塊的軸向在上圖的右上方，向右為 X 軸，向上 Y 軸，垂直模塊向外為Z 軸。旋轉的方向按右手法則定義，即右手大拇指指向軸向，四指彎曲的方向即為繞該軸旋轉的方向。X 軸角度即為繞 X 軸旋轉方向的角度，Y 軸角度即為繞 Y 軸旋轉方向的角度，Z 軸角度即為繞 Z 軸旋轉方向的角度。

IIC通訊

模塊有串口通訊和IIC通訊2種方式，這里主要說下IIC通訊方式。
JY-901 模塊可以完全通過 IIC 進行訪問，IIC 通信速率最大支持 400khz，從機地址為為7bit，默認地址為 0x50，可以通過串口指令或者 IIC 寫地址的方式更改。IIC 總線上面可以掛多個 GY-901 模塊，但需提前將模塊的 IIC 地址修改為不同的地址。

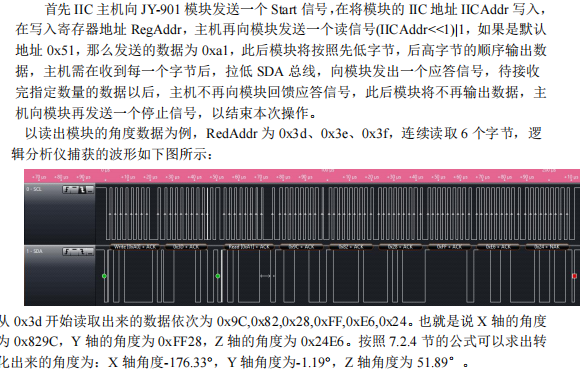

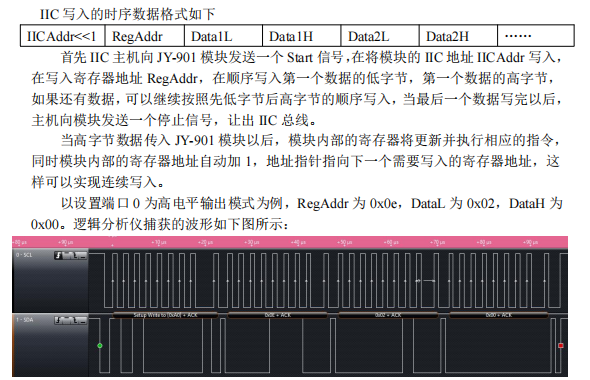

IIC讀寫寄存器代碼示例

//讀取指定設備 指定寄存器的 Lenght個值
u8 IICreadBytes(u8 dev, u8 reg, u8 length, u8 *data){
    u8 count = 0;
	IIC_Start();
	IIC_Send_Byte(dev<
