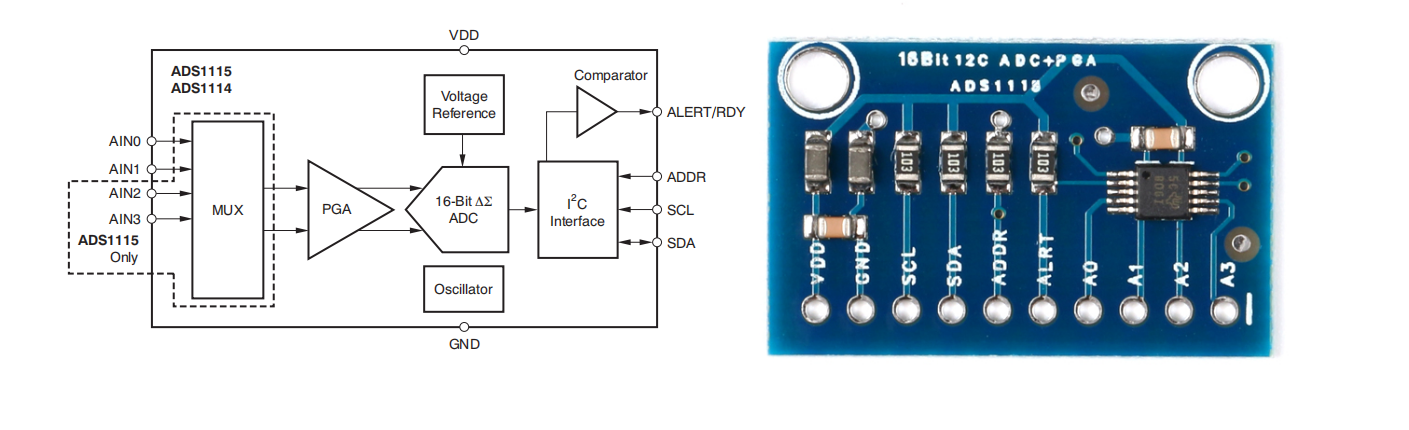

一、ADS1115簡介

ADS1115是高精度模數轉換器，具有16位分辨率。數據通過兼容lIC的串行接口傳輸，可以選擇四個IIC從地址，ads1115單電源工作范圍為2.0V至5.5V。ADS1115可以以每秒860個采樣的速率執行轉換。ADS1115上提供板載PGA，提供從電源到低至±256mV的輸入范圍，允許大小信號都具有輸入多路復用器(MUX)，提供兩個差分或四個單端輸入。

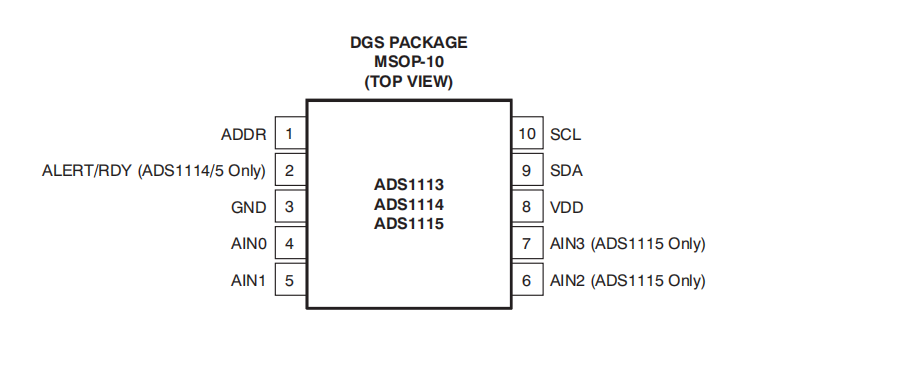

二、引腳功能

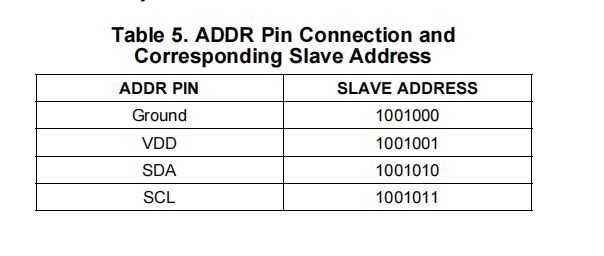

ADS1115引腳ADDR用于設置器件的IIC地址， 該引腳可以連接到GND、VDD、SDA、SCL，從而選擇四個不同的IIC地址。本文使用的模塊ADDR引腳接在GND上，故從機地址為0x90/0x91。

三、功能介紹

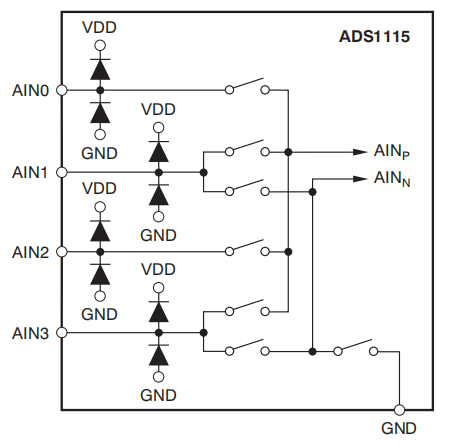

1.MULTIPLEXER

ADS1115包含一個輸入多路復用器，可以測量四個單端或兩個差分信號。另外，AIN0和AlN1與AIN3的測量值可能存在差異。多路復用器由配置寄存器中的3位配置。當測量單端信號時，ADC的負輸入通過多路復用器內的開關連接到GND。

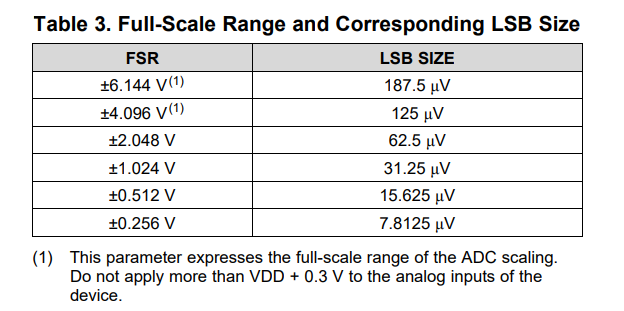

2.量程

量程由配置寄存器 PGA[2:0]位控制

3.數字比較器

ADS1115和ADS1114具有一個可編程的數字比較器，ALERT/RDY引腳可以發出警報。Config寄存器中的COMP_MODE位將比較器配置為傳統比較器或窗口比較器。在傳統的比較器模式中，當轉換數據超過高閾值寄存器(Hi_thresh)中設置的限制時，ALERT/RDY引腳置為有效(默認情況下激活低電平)。然后，只有當轉換數據低于低閾值寄存器(Lo_thresh)中設置的限制時，比較器才會解除操作。在窗口比較器模式下，當轉換數據超過Hi_thresh寄存器值或低于Lo_thresh寄存器值時，ALERT/RDY引腳會斷言。在窗口模式或傳統比較器模式中，比較器都可以配置為在Config寄存器中的COMP_LAT位斷言之后鎖存。這種設置使引腳電平保持不變，即使輸入信號沒有超出閾值寄存器的界限。這個鎖存引腳電平只能通過發出SMBus警報響應或讀取轉換寄存器來清除。ALERT/RDY引腳可以通過配置寄存器中的COMP_POL位配置為高電平或低電平。比較器還可以配置為僅在一組連續讀數超過閾值寄存器(Hi_thresh和Lo_thresh)中設置的閾值后才激活A(yù)LERT/RDY引腳。Config寄存器中的COMP_QUE[1:0]位配置比較器在激活A(yù)LERT/RDY引腳之前等待超過閾值的一個、兩個或四個讀數。COMP_QUE[1:0]位也可以禁用比較器功能，并將ALERT/RDY引腳置于高狀態

提示：本次實驗沒有使用比較器，比較器的相關配置參考配置寄存器的低五位

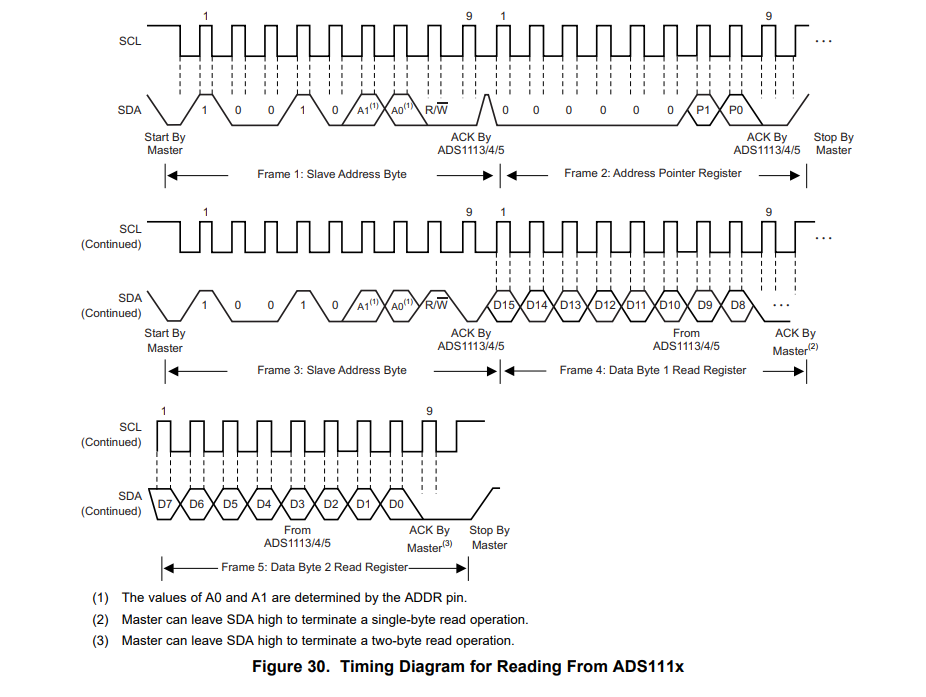

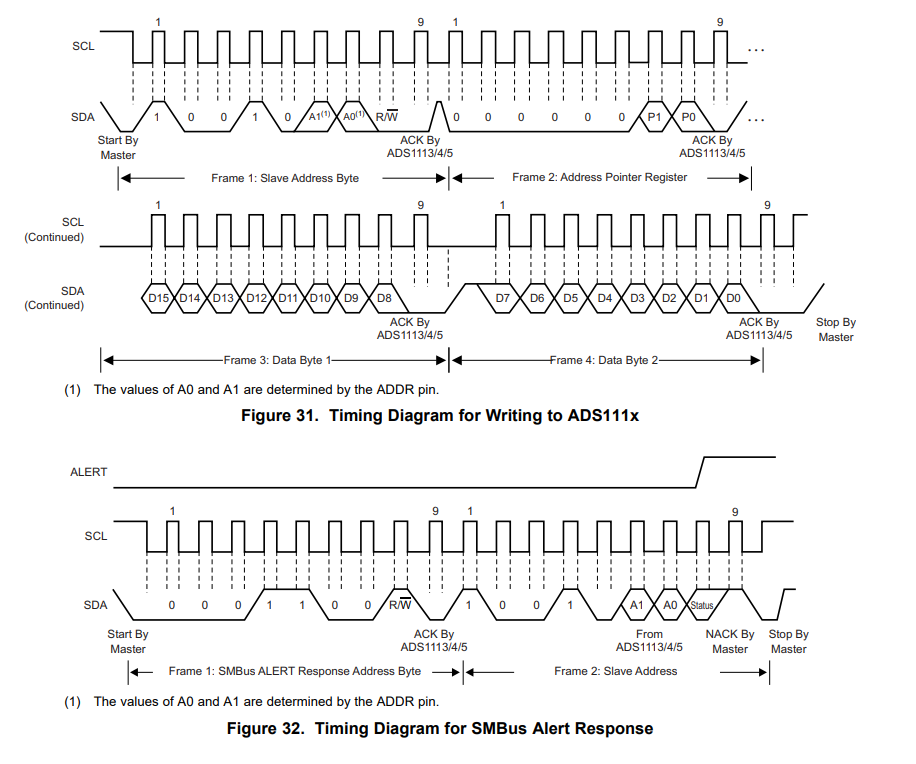

4.寄存器寫入或讀取時序

為了從ADS111x訪問一個特定的寄存器，主機必須首先寫一個合適的值到地址指針寄存器中的地址指針位P[1:0]。地址指針寄存器被直接寫入到從地址字節、低R / W位和成功的從機確認之后。寫入地址指針寄存器后，從機應答，而主機發出STOP或重復的START條件。當從ADS111x讀取時，先前寫入位P[1:0]的值決定了要讀取的寄存器。要改變讀哪個寄存器，必須向P[1:0]寫入一個新值。為了寫一個新值到P[1:0]，主機發出一個低R/W位的從地址字節，后面跟著地址指針寄存器字節。不需要傳輸額外的數據，主機可以發出STOP條件。主服務器現在可以發出START條件，并發送R/W位高的從服務器地址字節開始讀取。

5.數據格式

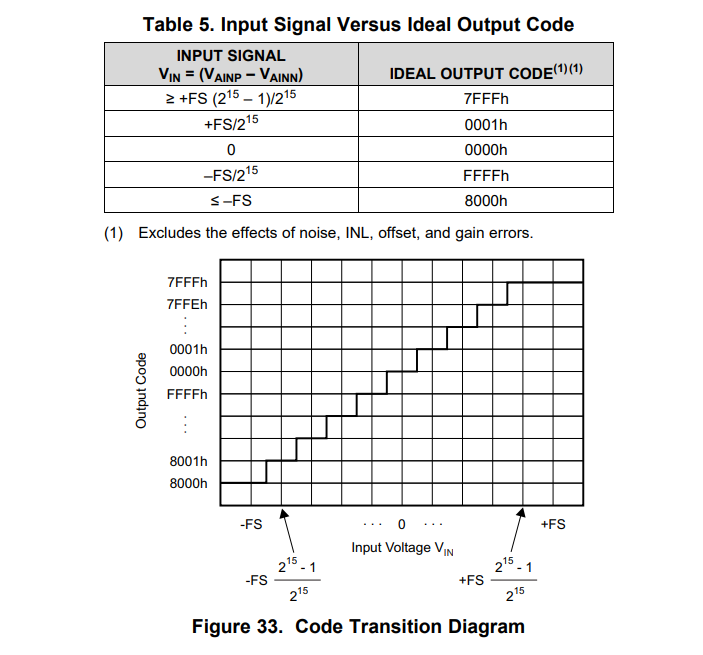

ADS111x提供16位二進制補碼格式的數據。正滿量程(+FS)輸入產生7FFFh的輸出代碼，負滿量程(-FS)輸入產生8000h的輸出代碼。對于超過滿量程的信號，輸出在這些代碼處進行處理。下圖總結了不同輸入信號的理想輸出碼與顯示了代碼轉換與輸入電壓的關系。

四、寄存器介紹

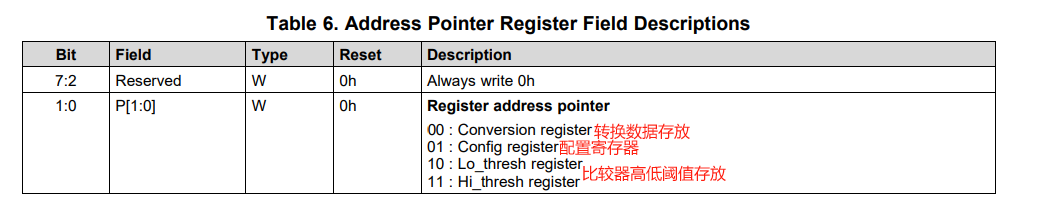

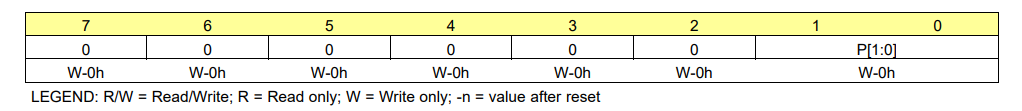

1.地址指針寄存器

ADS1115所有四個寄存器都是通過寫入地址指針寄存器來訪問的

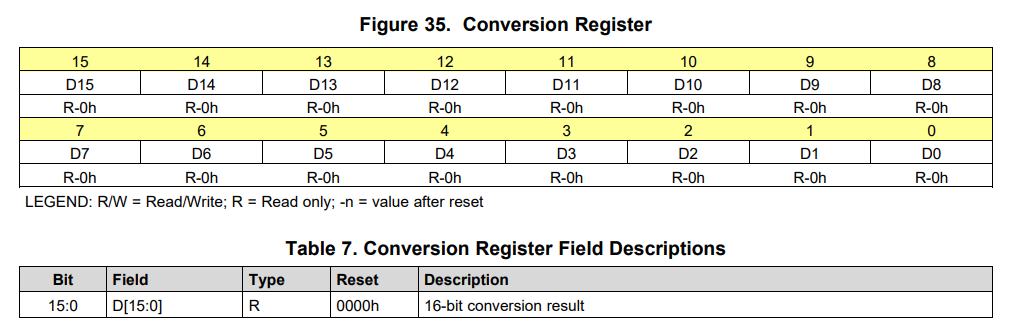

2.轉化數據存放寄存器

16位轉換寄存器以二進制二進制的補碼格式包含最后一次轉換的結果。上電后，轉換寄存器被清除為0，并保持0，直到第一次轉換完成

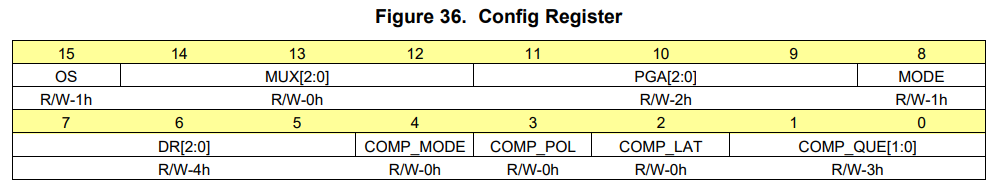

3.配置寄存器

16位配置寄存器用于控制操作模式、輸入選擇、數據速率、滿量程范圍和比較器模式。

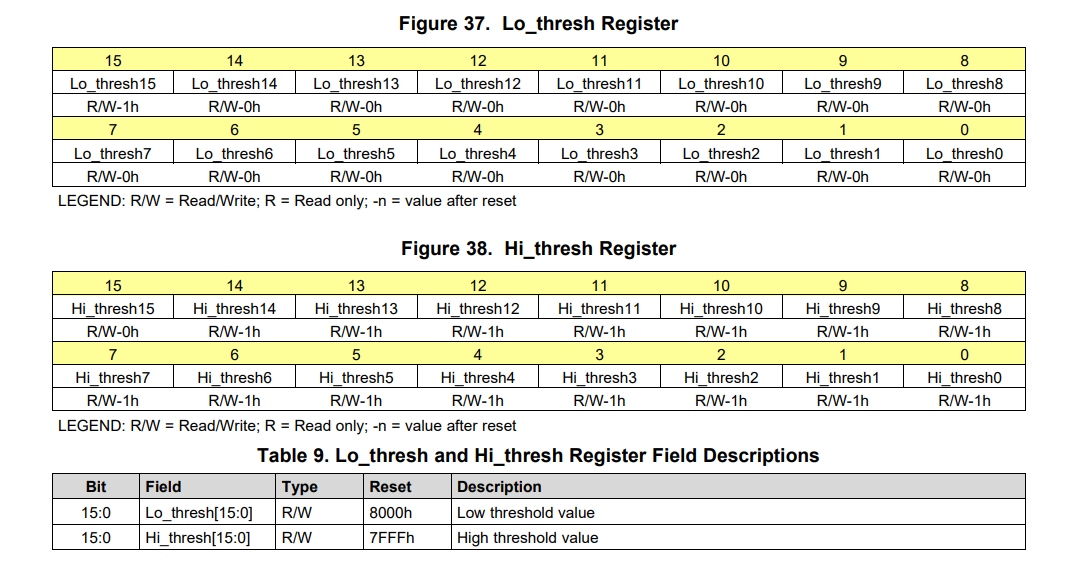

4.比較器高低閾值寄存器

Lo_thresh (P[1:0] = 2h) [reset = 8000h]
Hi_thresh (P[1:0] = 3h) [reset = 7FFFh]
比較器使用的上限和下限閾值以二進制補碼格式存儲在兩個16位寄存器中。所述比較器實現為數字比較器;因此，無論P(yáng)GA設置何時更改，這些寄存器中的值都必須更新。通過將Hi_thresh寄存器MSB設置為1和Lo_thresh寄存器MSB設置為0，可以啟用ALERT/RDY引腳的轉換準備功能。要使用ALERT/RDY引腳的比較器函數，Hi_thresh寄存器值必須始終大于Lo_thresh寄存器值。當設置為RDY模式時，ALERT/RDY引腳在單鏡頭模式下輸出OS位，并在連續轉換模式下提供連續轉換準備脈沖。

五、程序

ADS1115.C

#include < STC89C5xRC.H >
#include < IIC.H >
/*****************寄存器位置*************/
#define REG_Conversion 0x00
#define REG_config		 0x01
#define REG_L_thresh 	 0x02
#define REG_H_thresh 	 0x03


/*****************寄存器EG_Conversion**********/
//存放著16位結果


/*****************寄存器REG_config的位**********/
#define OS 				1 		//操作狀態或單發轉換啟動  （1位）
#define MUX 			0x04 	//輸入多路配置  通道0  （3位）
#define PGA 			0x00	//可編程增益放大器配置  量程 ±6.144  V  （3位）
#define MODE		  0x00	//設備運行方式  連續轉換模式  （1位）
#define DR				0x03  //轉換速率64SPS  （3位）
#define	COMP_MODE	0 		//比較器模式  傳統比較器  （默認）（1位）
#define COMP_POL 	0			//比較器極性  低電平有效  （默認）（1位）
#define COMP_LAT	0 		//鎖存比較器  非鎖存比較器， 置位后ALERT / RDY引腳不鎖存  （默認）（1位）
#define COMP_QUE	0x03 	//比較器置位和禁用  禁用 （默認）（2位）

#define config_MSB (OS < < 7)|(MUX < < 4)|(PGA < < 1)|(MODE)//OS移動到高8位 MUX移動到高7位 PGA移動到高四位 MODE高一位
#define config_LSB (DR < < 5)|(COMP_MODE < < 4)|(COMP_POL < < 3)|(COMP_LAT < < 2)|(COMP_QUE)//DR移動到低8位，COMP_MODE移動到低5位，COMP_POL移動到低4位，COMP_LAT移動到低3位，COMP_QUE最后兩位


/*****************寄存器REG_L_thresh REG_H_thresh值**********/
#define Lo_thresh	0x8000  // 比較器低閾值
#define Hi_thresh 0x7FFF  // 比較器高閾值


void ADS1115_Write()
{
	IIC_Start();
	IIC_SendByte(0x90);
	IIC_ReceiveAck();//沒有對返回的 ACK 做處理
	IIC_SendByte(REG_config);
	IIC_ReceiveAck();
	IIC_SendByte(config_MSB);
	IIC_ReceiveAck();
	IIC_SendByte(config_LSB);
	IIC_ReceiveAck();
  IIC_Stop();
}

float ADS1115_Read()
{
	float ret=0;
	unsigned int ad=0;

	IIC_Start();
	IIC_SendByte(0x90);
	IIC_ReceiveAck();//沒有對返回的 ACK 做處理
	IIC_SendByte(REG_Conversion);
	IIC_ReceiveAck();

	IIC_Start();
	IIC_SendByte(0x90+1);
	IIC_ReceiveAck();
	ad = IIC_ReceiveByte();
	ad = (ad< 8)|IIC_ReceiveByte();
	IIC_SendAck(1);
	IIC_Stop();

	if(ad >0x8000)//如果是負壓
	{
		ret =(float)(((0xFFFF-ad)*6.144)/32768);//分辨率：6.144÷2^15  電壓=分辨率*AD值
	}else
	{
		ret =(float)ad*(6.144/32768);
	}

	return ret;
}

main.C

#include < STC89C5xRC.H >
#include < IIC.H >
#include < uart.H >
#include < ADS1115.H >
#include < delay.H >

//整形數據轉字符數組
void IntToString(unsigned char *str,unsigned int dat)//str 存放字符的數組，dat 整形數據
{
	unsigned char i = 0;
	unsigned int buf[8];
	do { //先轉換成 低位在前的十進制數組 將低位高位互換
		buf[i++] = dat % 10;
		dat /= 10;
	} while (dat > 0);
	while (i-- > 0) //將數組值轉換為 ASCII 碼反向拷貝到接收指針上
	{
			*str++ = buf[i] + '0';
	}
	*str = '?';
}

void main()
{
	unsigned int voltage=0;
	unsigned char arr[8];
	char * P = arr;

	uart_init();//2400
	ADS1115_Write();
	Delay_x_ms(1000);
	while(1)
	{
		voltage = (unsigned int)(ADS1115_Read()*1000);
		IntToString(P,voltage);
		UART_Send(P);
		UART_Send("mV");
		Delay_x_ms(1000);
	}
}

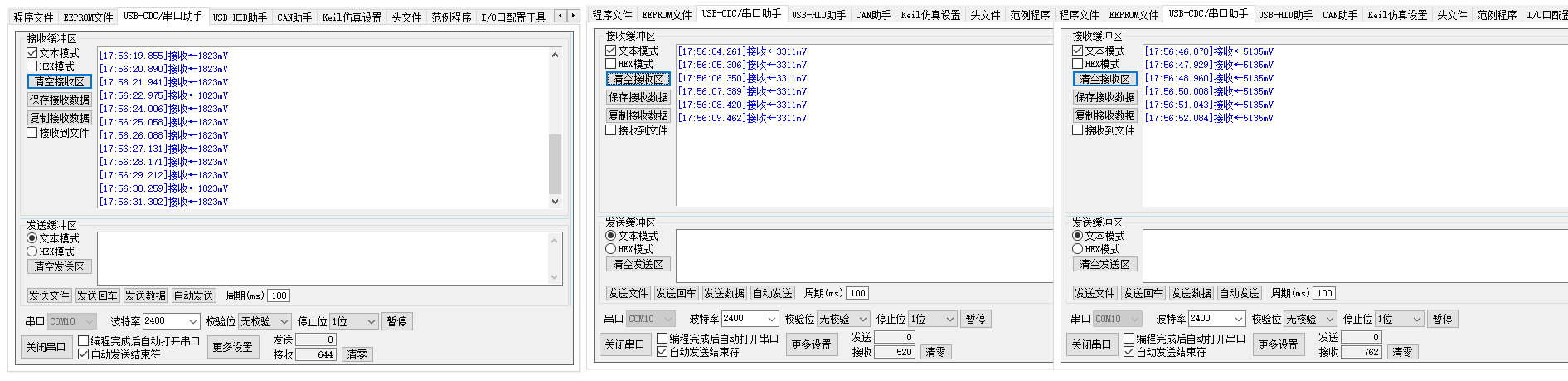

六、實驗現象

AIN0引腳分別輸入 1.8V 3.3V 5V模擬信號
