超聲波模塊介紹

超聲波模塊在電子DIY作品中實現小車避障測距等方面均應用廣泛，在大學生智能車DIY愛好者中尤為顯眼。

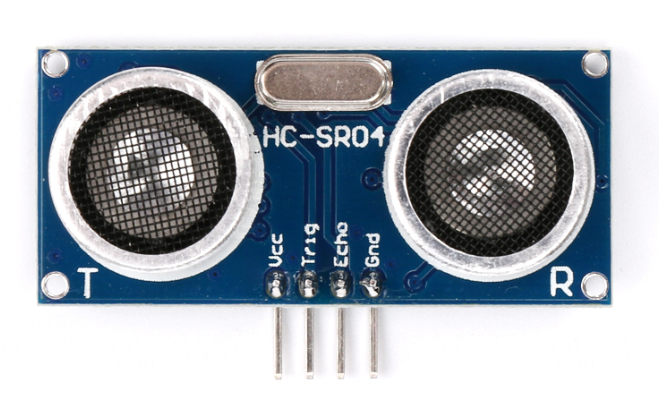

①實物圖

②產品說明

HC-SR04超聲波測距模塊可提供2cm-400cm的非接觸式距離感測功能，測距精度可達3mm，包括發射器、接收器與控制電路，它是一種壓電式傳感器，利用電致伸縮現象而制成。

③電氣參數

④超聲波工作原理

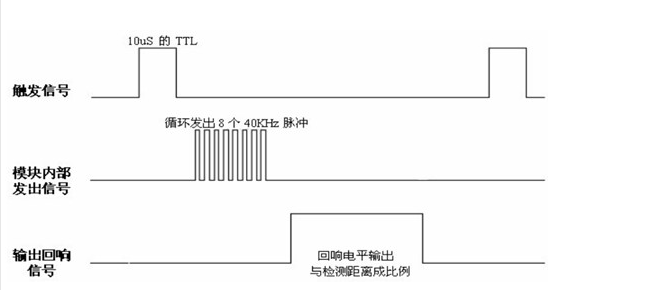

首先我們可以看下面的一張超聲波的時序圖：

圖中我們可以大致看出，要使用HCSR04這個超聲波模組，我們必須先給超聲波發送一個觸發信號，引導超聲波內部循環發出8個40Khz的脈沖然后輸出回響信號引腳上拉為高電平，然后我們利用超聲波回響信號引腳的高電平所得計數時間經過相關運算就可以得到對應的距離，具體公式如下：
測試距離 = （高電平時間聲速（340M/S）/2）= ((float)t/58.0)
這個公式的具體換算過程，大家可以用以前學過的知識進行還算下，最后得到的距離單位是厘米。

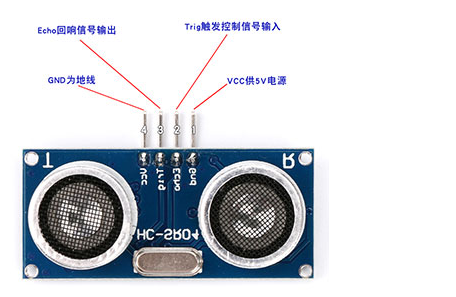

下面放一張超聲波的引腳功能示意圖，能更好的理解HCSR04的具體使用和接線在代碼中：

驅動代碼

之前寫過用51單片機驅動HCSR04在LCD1602上的驅動代碼，這篇文章我使用STM32驅動HCSR04在0.96OLED（使用人數較多并且開源初始化代碼方便移植）上面使用的驅動代碼。

①STM32配置初始化代碼

時鐘和GPIO以及中斷相關配置：

void HCSR04_Init(void)
{
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;     //定義定時器結構體
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    //IO 初始化
    GPIO_InitStructure.GPIO_Pin = HCSR04_TRIG;       	//發送高點平引腳
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;	//推挽輸出
    GPIO_Init(HCSR04_PORT, &GPIO_InitStructure);
    GPIO_ResetBits(HCSR04_PORT,HCSR04_TRIG);

    GPIO_InitStructure.GPIO_Pin = HCSR04_ECHO;    	 //返回電平引腳
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;
    GPIO_Init(HCSR04_PORT, &GPIO_InitStructure);
    GPIO_ResetBits(HCSR04_PORT,HCSR04_ECHO);

	//定時器初始化使用基本定時器3
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);   //打開TIM3定時器時鐘

	TIM_DeInit(TIM3);
	TIM_TimeBaseStructure.TIM_Period = 65535; //(1000-1); //設置在下一個更新時間裝入活動的自動重裝載寄存器周期的值         計數到1000為1ms
	TIM_TimeBaseStructure.TIM_Prescaler =(72-1); //設置用來作為TIMx時鐘頻率除數的預分頻  1M的計時頻率 1US計數
	TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;	//不分頻
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //向上計數模式
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); //根據TIM_TimeBaseInitStruct中指定的參數初始化TIMx的時間基數單位

	TIM_ClearFlag(TIM3, TIM_FLAG_Update);   	//清除更新中斷避免立即產生更新中斷
	TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE);    //啟用計時器更新中斷

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;            	//設置中斷服務
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;  	//主優先級
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;         	//次優先級
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;        		//啟用中斷
	NVIC_Init(&NVIC_InitStructure);

    TIM_Cmd(TIM3,DISABLE);
}

//定時器中斷服務程序
void TIM3_IRQHandler(void)   //TIM3中斷
{
    if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET)  //檢查TIM更新中斷是否發生
    {
         TIM_ClearITPendingBit(TIM3, TIM_IT_Update);  //清除TIM更新中斷標志位
         msHcCount++;
    }
}

①超聲波驅動應用代碼

下面展示寫根據超聲波時序圖可以寫出下面的驅動代碼：

//開始計數
static void StartTimer()        //打開定時器
{
    TIM_SetCounter(TIM3,0);	//清除計數
    msHcCount = 0;
    TIM_Cmd(TIM3, ENABLE);  //啟用TIM3外設
}

static void StopTimer() 	//關閉定時器外設
{
    TIM_Cmd(TIM3, DISABLE); //關閉TIM定時器外設
}

//獲取計時器時間
float GetEchoTimer(void)
{
    u32 t = 0;
    t = msHcCount*1000;			//得到ms
    t += TIM_GetCounter(TIM3);	//得到us
	TIM3- >CNT = 0;  			//將TIM3定時計數器的寄存器清零
	delay_ms(50);
    return t;
}

②超聲波距離計算代碼

//取五次數據平均值，為了使測距所得到的值更加精確可采取多次測距的平均值來使用應用中
float HCSR04GetLength(void)
{
	u32 t = 0;
	int i = 0;
	float lengthTemp = 0;
	float sum = 0;
	float distance;

	for(i=0;i< 5;i++){

		TRIG_SEND = 1;      //發送高電平輸出
		delay_us(20);
		TRIG_SEND = 0;

		while(ECHO_RECEIVE == 0); 	//等待接收高電平輸出
		StartTimer();        	//打開計時器

		while(ECHO_RECEIVE == 1);
		StopTimer();        	//關閉計時器

		t = GetEchoTimer();     //獲取時間,解析度為1US

		lengthTemp = ((float)t/58.2);	//cm
		sum = lengthTemp + sum ;
	}
	distance = 100*sum/5.0;
	return distance;
}

具體測試現象

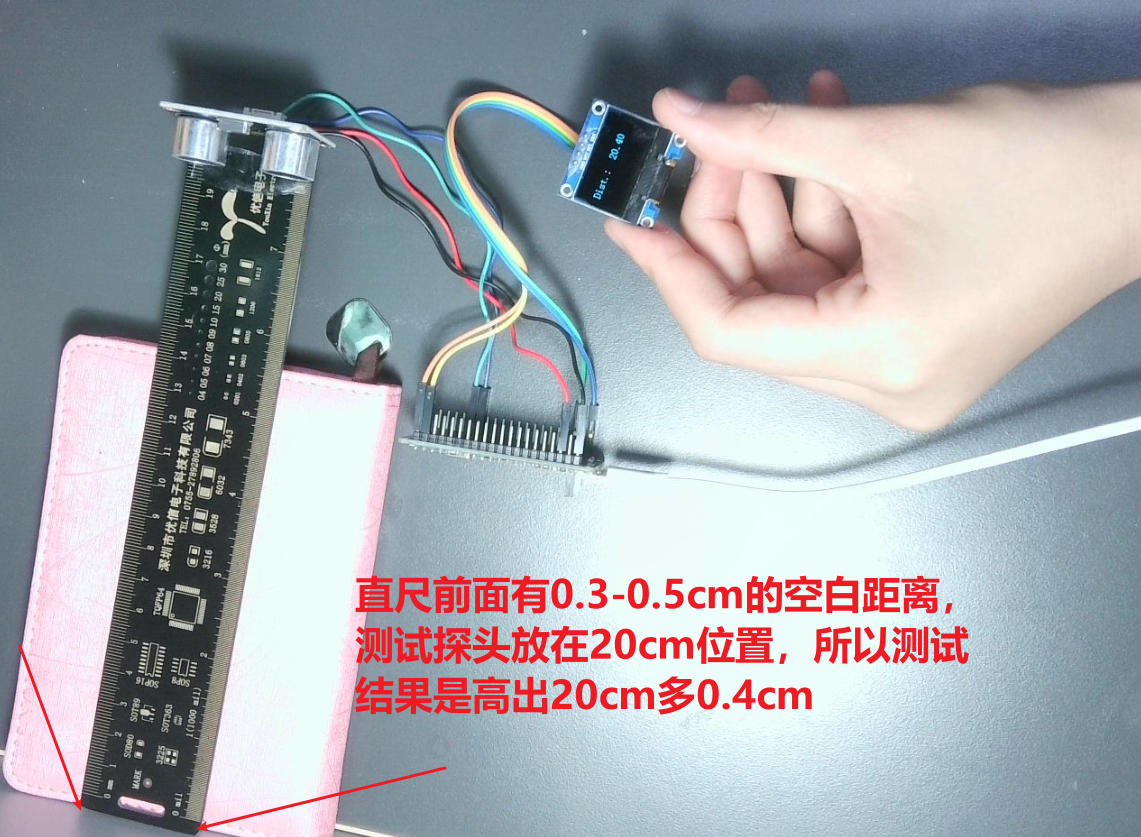

本次使用OLED屏幕顯示超聲波所測距離并顯示如下圖所示：

總結

文章中使用的顯示方式為0.96寸OLED模塊顯示，驅動MCU使用的為STM32F103C8T6，在使用HCSR04的過程中也可以自己根據HCSR04的驅動代碼所得到的距離值去做其他的接口應用，例如做小車，或者其他測距案例均可移植使用，需要完整工程的可下方留言郵箱獲取。
