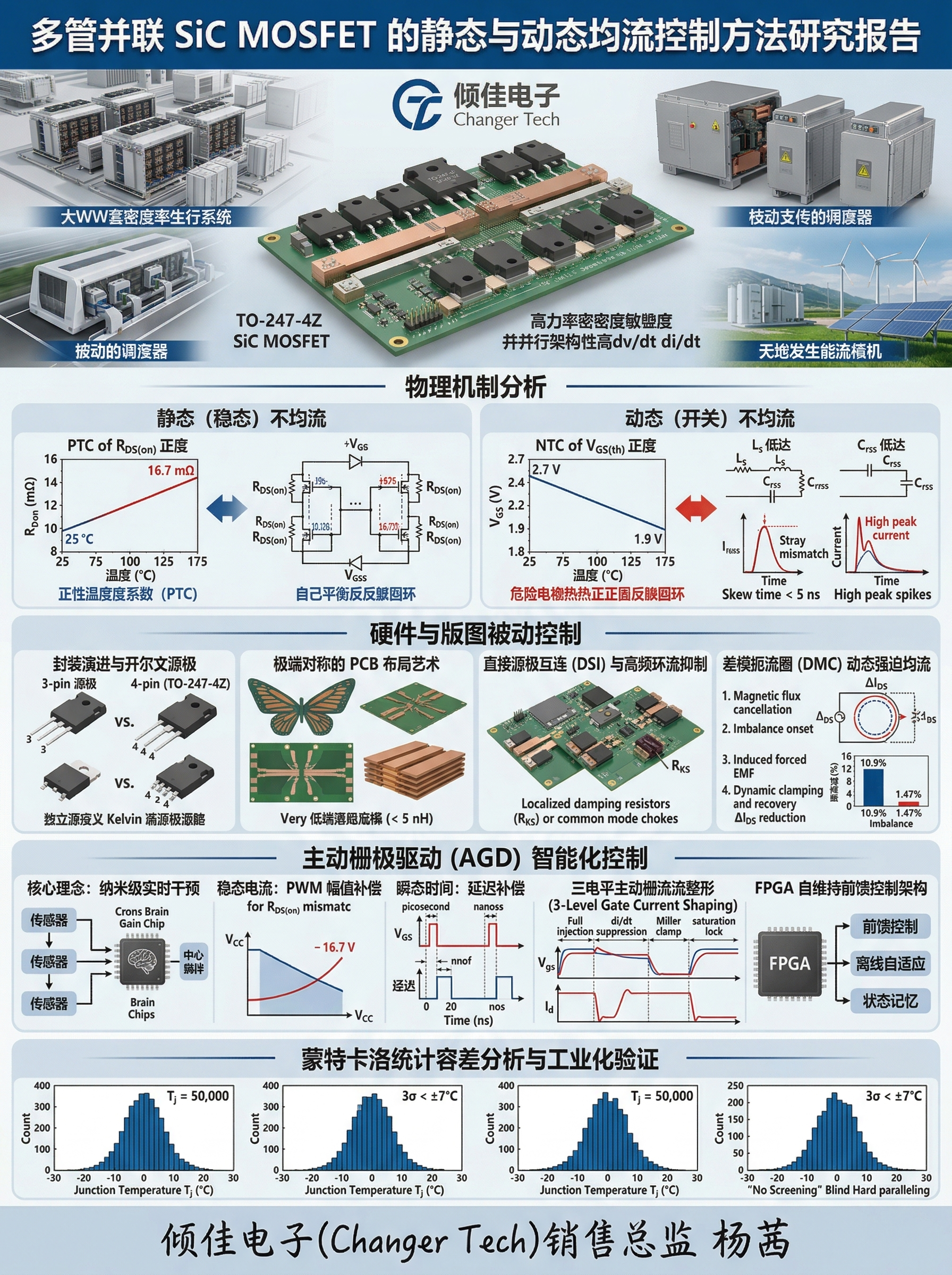

多管并聯 SiC MOSFET 的靜態與動態均流控制方法研究報告

引言與多管并聯的工程背景

在當今的高功率電力電子轉換系統中，包括交通電氣化（如電動汽車牽引逆變器）、大容量可再生能源并網發電、以及兆瓦級儲能基礎設施，對高功率密度和高轉換效率的需求正呈現出指數級的增長趨勢 。碳化硅（Silicon Carbide, SiC）金屬氧化物半導體場效應晶體管（MOSFET）作為寬禁帶（WBG）半導體領域的絕對核心器件，憑借其極高的擊穿電壓、卓越的高溫運行能力以及極低的開關損耗，已逐步取代傳統的硅（Si）絕緣柵雙極型晶體管（IGBT）。與硅基 IGBT 相比，SiC MOSFET 沒有少數載流子復合拖尾電流，且其開關損耗在不同溫度下表現出極高的穩定性，這為其在高頻、高壓環境下的應用奠定了物理基礎 。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，全力推廣BASiC基本半導體SiC碳化硅MOSFET單管和SiC功率模塊！

?傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！
傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！
傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢

然而，受限于當前 SiC 晶圓的制造良率、缺陷密度分布以及單芯片封裝的散熱瓶頸，單顆分立式 SiC MOSFET 的額定電流承載能力往往無法滿足兆瓦級系統的需求 。因此，在工業界和學術界，將多個分立式 SiC MOSFET 或多芯片模塊（Multichip Power Modules）進行直接并聯，已成為提升系統總電流容量、降低傳導損耗并優化熱分布的必由之路 。雖然并聯架構在理論上能夠成倍提升容量，但由于 SiC 器件極快的開關速度（極高的電壓變化率 dv/dt 和電流變化率 di/dt），并聯系統對半導體制造容差和印刷電路板（PCB）布局中的寄生參數表現出了極端的敏感性 。

這種敏感性直接導致了并聯器件之間的電流分配不均（Current Imbalance）。當并聯的各個分支未能均等地承擔負載電流時，承受過大電流的單管將產生嚴重的局部過熱（Hotspots），進而加速器件的老化失效，甚至在極端情況下引發熱失控（Thermal Runaway）。研究表明，并聯 SiC MOSFET 系統的短路耐受能力顯著低于單管的線性縮放預期，其失效往往發生在遠低于理論極限的能量水平下 。因此，深入剖析并聯不均流的物理機制，并開發可靠的靜態與動態均流控制策略，是確保高功率 SiC 轉換器長效可靠運行的核心技術挑戰。

SiC MOSFET 并聯不均流的物理機制分析

并聯系統中的電流分配不均并非單一因素所致，而是由器件內部半導體特性的離散性與外部電路寄生參數的非對稱性共同耦合決定的。工程上通常將這種不均流現象嚴格劃分為穩態條件下的靜態不均流（Static Current Imbalance）與開關瞬態條件下的動態不均流（Dynamic Current Imbalance）。

靜態不均流的主導因素與熱穩定性

在 SiC MOSFET 的導通階段，器件可等效為純電阻特性。此時，靜態電流的分配比例完全由并聯支路中各器件的漏源導通電阻（RDS(on)?）決定。由于半導體制造工藝中的摻雜濃度波動和光刻對準偏差，同一批次甚至同一晶圓上的器件在 RDS(on)? 上也會存在不可避免的離散性 。根據分流定理，導通電阻越小的器件將承載越大的穩態電流。

然而，SiC MOSFET 具有一個對其并聯極其有利的物理特性：其導通電阻 RDS(on)? 呈現出顯著的正溫度系數（Positive Temperature Coefficient, PTC）。當某一并聯支路因初始 RDS(on)? 較低而流過較大電流時，該器件的焦耳熱損耗增加，結溫（Tj?）隨之升高。由于正溫度系數的作用，其導通電阻會隨溫度升高而迅速增大，從而自動將部分電流“擠”向并聯陣列中溫度較低、電阻相對較小的其他器件 。這種固有的負反饋機制賦予了 SiC MOSFET 優異的靜態熱穩定性，使其在穩態電流共享方面比極易發生熱失控的傳統雙極型器件（如 BJT 或特定條件下的 IGBT）具有更高的魯棒性 。

動態不均流的敏感性與正反饋風險

盡管靜態電流可以通過熱耦合與正溫度系數實現自平衡，但動態不均流——即發生在開通（Turn-on）和關斷（Turn-off）瞬態過程中的電流分配差異——則是并聯設計中最危險的隱患。動態電流分配主要受到器件的柵極閾值電壓（VGS(th)?）、跨導（gfs?）以及寄生結電容（如輸入電容 Ciss? 和米勒電容 Crss?）的支配 。

在這些參數中，VGS(th)? 的差異是引發動態不均流的罪魁禍?zhǔn)?。在由同一個驅動信號控制的并聯陣列中，具有較低 VGS(th)? 的器件在開通時會率先達到閾值并導通，在關斷時則會更晚切斷電流。這種時間上的微小錯位（往往在納秒級別）會導致該器件在開關瞬態承受極其巨大的峰值電流沖擊和絕大部分的開關損耗 。與 RDS(on)? 的自穩定特性截然相反，VGS(th)? 呈現出負溫度系數（Negative Temperature Coefficient, NTC）。這意味著，當具有較低 VGS(th)? 的器件因承受過大開關損耗而發熱時，其升高的結溫將促使其 VGS(th)? 進一步下降。這種致命的電熱正反饋循環會使開關時間的錯位不斷惡化，最終導致器件在極短時間內因熱應力集中而損毀 。

此外，器件輸入電容 Ciss? 和跨導 gfs? 的制造公差會改變柵極電壓的充放電速率和漏極電流對柵極電壓的響應靈敏度。即使閾值電壓完全一致，電容較大的器件其柵極電壓上升也會更加緩慢，從而導致其開通延遲，加劇動態電流傾斜 。

電路寄生參數的非對稱性耦合

除了器件本身的固有差異，由 PCB 走線、母排結構和封裝引腳引起的外部寄生參數不對稱，對高頻開關下的動態均流具有決定性影響 。SiC 器件的動態行為受控于其實際有效的柵源電壓 vGS(eff)?，其數學模型可表達為：

vGS(eff)?=Vdrv??Ls?dtdid???Rg?ig?

其中，Vdrv? 為柵極驅動器輸出電壓，Ls? 為共源極寄生電感，id? 為漏極電流，Rg? 為總柵極電阻，ig? 為柵極驅動電流 。

共源極電感（Ls?）是主功率回路與脆弱的柵極驅動回路之間的共享阻抗。在并聯電路中，如果物理布局缺乏絕對對稱性導致 Ls1?=Ls2?，那么在開關瞬態極高的 di/dt 作用下，會在不同的分支中感應出大小不一的負反饋電壓 。例如，在開通期間，具有較大 Ls? 的支路將產生更大的感應反電動勢，嚴重抑制該器件有效柵源電壓的上升，迫使其開通變緩。這不僅導致該器件無法及時分擔負載電流，還會迫使處于并聯網絡中布局較優的其他器件承受超過其設計極限的瞬態涌流 。因此，共源極寄生電感的不匹配被認為是引發動態不均流的最敏感外部因素 。

關鍵器件參數對均流的敏感度分析——基于 BASiC Semiconductor 的工業案例

為了將上述物理機制具象化，本報告對深圳基本半導體（BASiC Semiconductor）最新一代 SiC MOSFET 產品線進行了詳盡的數據提取與溫度依賴性敏感度分析。這些分析揭示了不同電壓等級和封裝技術對電流共享性能的深刻影響。以下為關鍵型號在 25°C 與 175°C 下的核心電學參數匯總與對比。

導通電阻的溫度漂移與靜態均流剛度

從上述詳盡的工業級數據可以看出，不同規格的器件在其穩態導通電阻上均表現出顯著的正溫度系數。以大電流規格的 B3M006C120Y 為例，其導通電阻從室溫的 6mΩ 上升至極端結溫 175°C 下的 10mΩ，增幅達到約 66.7% 。而對于中等功率規格的 B3M011C120Z，電阻從 11mΩ 飆升至 20mΩ，增幅達 81.8% 。這種隨溫度劇烈攀升的電阻特性為并聯應用提供了極強的“靜態均流剛度”。任何試圖在并聯陣列中攫取更多電流的器件，都將面臨自身電阻快速增加的物理屏障，從而被強制將穩態電流回推至系統中較冷的器件中 。

然而，這也對散熱系統的設計提出了嚴苛要求。值得注意的是，基本半導體在多款 TO-247-4 封裝產品（如 B3M011C120Z、B3M013C120Z、B3M010C075Z）中引入了先進的銀燒結（Silver Sintering）工藝 。這種燒結技術從材料層面徹底顛覆了傳統焊料的傳熱瓶頸，極大降低了結殼熱阻（Rth(j?c)?）。例如，B3M010140Y 的結殼熱阻僅為驚人的 0.12K/W 。極低的熱阻不僅縮小了器件的體積，更使得在并聯發生局部靜態微小偏流時，熱量能夠瞬時擴散至公共散熱器，從而確保各并聯管的結溫保持高度一致，進一步削弱穩態電流偏差。

閾值電壓衰減與寄生電容非線性的致命挑戰

相比于令人欣慰的靜態特性，動態參數表現出了極大的風險。所有被分析的 BASiC SiC MOSFET，不論其電壓等級是 750V、1200V 還是 1400V，均呈現出高度一致的 VGS(th)? 熱漂移規律：從 25°C 的 2.7V 銳減至 175°C 下的 1.9V 。這證明了閾值電壓的負溫度系數是 SiC 晶體材料的內稟屬性。0.8V 的下降幅度在 15V 至 18V 的標準驅動電壓下似乎微不足道，但在開啟瞬間的米勒平臺形成前，這 0.8V 的差距足以讓熱管提前數十納秒進入飽和導通區，攫取巨大的開通損耗 。

同時，龐大的寄生電容成為了另一重挑戰。B3M006C120Y 的 Ciss? 高達 12000pF 。在并聯驅動時，驅動器需要提供極高的瞬態柵極電流來為這些巨量電容充電。如果各器件間 Ciss? 存在容差，或者由于 PCB 走線差異導致各個柵極支路的等效電感/電阻不一致，柵源極電壓的充電斜率將發生嚴重分化，直接惡化動態電流共享 。

硬件與版圖層面的被動均流控制策略

面對上述復雜的物理失衡機制，消除源頭上的不對稱性是所有控制策略的基石。在現代高頻電力電子設計中，通過精密的硬件封裝選擇與嚴苛的 PCB 布局規范來實現被動均流，被視為不可逾越的“第一道防線” 。

封裝演進與開爾文源極的引入

傳統的 3 引腳封裝（如 TO-247）將大電流的主功率源極回路與敏感的柵極驅動返回回路共用同一個物理引腳。在極高的 di/dt 下，內部鍵合線的微小寄生電感都會轉化為致命的負反饋電壓。為了從根源上解決這一問題，前述分析的 BASiC SiC MOSFET 均強制采用了 TO-247-4、TO-247PLUS-4 或 TO-247-4NL 等 4 引腳封裝 。

這些 4 引腳封裝額外引出了一個專用的開爾文源極（Kelvin Source，Pin 3）。開爾文源極繞過了器件內部的功率源極（Pin 2）鍵合線，為柵極驅動器提供了一個完全獨立的、免受大電流感應電壓干擾的純凈返回路徑 。這一封裝技術的革新，使得柵極驅動器能夠?qū)⒖刂齐妷簾o損地施加于實際的半導體晶粒上，極大提升了開關速度，并在物理層面上消除了共源極電感造成的動態延遲不均。

極端對稱的 PCB 布局藝術

當選用開爾文封裝后，外部 PCB 的布線成為決定均流性能的唯一幾何變量。正如英飛凌（Infineon）應用筆記中所強調的并聯設計最高準則：“對稱，對稱，再對稱” 。

在柵極驅動網絡的設計中，必須采用嚴格的“樹狀（Tree）”或“蝴蝶翅膀（Butterfly Wings）”拓?fù)浣Y(jié)構，確保從中心驅動芯片到每一個并聯 MOSFET 柵極引腳的 PCB 走線長度、寬度和過孔數量在數學意義上絕對相等 。為了進一步優化，現代設計傾向于采用夾層（Mezzanine）結構，即將柵極驅動 PCB 以垂直正交的方式直接安裝在功率 PCB 的正上方，使得所有門極信號能夠垂直且同步地灌入功率器件，從而將并聯門極之間的時序偏斜（Skew time）壓縮至難以置信的 5ns 以內 。

在功率主回路方面，通過將直流正極（DC+）和負極（DC-）的大面積鋪銅在相鄰的 PCB 內層進行高度重疊，可以形成強烈的磁通相互抵消效應（層壓結構）。這種極限布局技術能夠?qū)喂艿幕芈芳纳姼邢拗圃?19nH，進而使整個并聯陣列的等效回路電感驟降至 <5?nH 。極低的寄生電感不僅有效抑制了關斷時的電壓過沖，更從根本上鏟除了激發并聯高頻振蕩的儲能元件。

直接源極互連（DSI）與高頻環流的抑制

然而，4 引腳封裝的應用也帶來了一個意想不到的并聯悖論。由于各并聯管的開爾文源極最終必須匯聚于同一個驅動器的地電位，這就不可避免地在多個功率源極與多個開爾文源極之間形成了一個閉合的低阻抗寄生網絡 。一旦功率主回路存在微小的不對稱，或者各管的動態開關速度出現毫秒級的差異，極高的 di/dt 差值就會在這些開爾文源極之間感應出電位差，進而驅動出劇烈的高頻破壞性環流（Circulating Currents）。這些猶如“脫韁野馬（teenager electrons）”的環流會輕易熔斷脆弱的開爾文內部鍵合線，或在柵極回路中激發出劇烈的寄生振蕩 。

為了打破這一僵局，直接源極互連（Direct Source Interconnection, DSI）策略被提出 。DSI 的核心在于不增加復雜有源電路的前提下，通過在各器件的開爾文源極引腳處串聯一個經過精確計算的開爾文源極電阻（RKS?），或者在各管的柵源極網絡中單獨放置共模扼流圈（Common Mode Choke）。RKS? 作為局部阻尼元件，能夠有效消耗環流能量并阻斷低阻抗回路，同時確保主驅動信號的完整性 。對于差模信號（正常的柵極驅動信號），共模扼流圈表現出極低的阻抗，不會影響驅動速度；而對于有害的源極間高頻環流（共模噪聲），它則呈現出極高的阻抗墻，從而在不妥協開關速度的前提下，徹底扼殺了門極振蕩的風險 。

差模扼流圈（DMC）的動態強迫均流機制

在某些對成本極其敏感且無法實施高度對稱布局的惡劣工業環境中，單純依賴幾何對稱性往往無法達標。此時，引入差模扼流圈（Differential Mode Choke, DMC）成為一種極其經濟且高效的被動瞬態強迫均流技術 。

在采用一拖多（One-to-Many, O-T-M）單驅動器控制多管的拓?fù)渲?，DMC 通常被交叉串接在并聯支路的源極或漏極之間 。DMC 的均流抑制機制嚴格遵循法拉第電磁感應定律，其工作過程可剖析為四個物理階段 ：

磁通抵消階段： 當并聯支路等效阻抗匹配（Z1?=Z2?），且瞬態電流完全一致（ΔIDS?=0）時，兩股平行的漏極電流在 DMC 內部產生方向相反、大小相等的磁通量。此時 DMC 對主回路呈現近似零的漏感，不影響正常的能量傳輸 。

不平衡萌芽階段： 鑒于驅動時序偏斜或器件閾值電壓的內在漂移，假設支路 2 的導通速度快于支路 1，導致動態電流出現差值（IDS2?>IDS1?，即 ΔIDS?>0），此時并聯支路內部開始形成局部的電流差額環流 。

感應強迫階段： ΔIDS? 的急劇變化瞬間破壞了 DMC 內部的磁平衡。差模電感（LA?）立即響應，在兩條支路中感應出極性相反的強迫反電動勢（EMF）。該電動勢 VA? 與電流偏離率嚴格服從：VA?=LA?dtdΔIDS?? 。

動態鉗位與恢復階段： 感應出的反電動勢 VA? 直接疊加在各支路原有的漏源電壓上，導致導通過快的支路 2 其等效管壓降（VDS2?）被瞬間抬高，從而被動遏制了 IDS2? 的繼續攀升；同時，支路 1 的管壓降（VDS1?）被拉低，迫使其加速導通提取電流 。這一差模耦合反饋將持續作用，直至 ΔIDS? 被強行壓制趨近于零。

DMC 方案的卓越之處在于其完全依賴物理場效應，具備納秒級的“零延遲”瞬態響應能力，且無需任何有源傳感器的輔助 。在最劣化的非對稱布局實驗中，DMC 同樣能保障并聯陣列的瞬態安全 。此外，通過將 DMC 與特殊的柵極阻抗補償網絡（Gate Resistance Compensation）結合使用，研究表明可以將極其惡劣情況下的并聯電流不平衡度從 10.9% 斷崖式壓縮至 1.47%，展現了被動控制技術在此領域的巔峰效能 。

主動?xùn)艠O驅動（AGD）的前沿智能化控制策略

被動均流控制策略雖然在魯棒性和成本控制上占據優勢，但其本質是依靠增加額外的阻抗或感抗來“阻尼”不平衡，這不可避免地會引入額外的無功損耗，且降低了 SiC MOSFET 引以為傲的極限開關速度。隨著數字化控制芯片算力的飛躍，基于主動?xùn)艠O驅動（Active Gate Drive, AGD）的智能化控制架構正逐漸主導高端兆瓦級逆變器的研發前沿 。AGD 的核心哲學是：放棄在功率回路上與龐大的寄生能量硬碰硬，轉而在微弱的柵極驅動信號端進行納米級的實時干預。

穩態電流的 PWM 電壓幅值補償機制

針對由 RDS(on)? 制造公差引起的頑固性靜態不均流，現代 AGD 徹底摒棄了僅靠器件自身正溫度系數進行被動熱妥協的方法，轉而采取直接干預器件導通深度的策略 。

SiC MOSFET 在線性區的導通電阻對其所施加的柵源電壓幅值極其敏感。基于這一物理特性，AGD 控制器會實時監測各并聯分支的穩態通態電流。一旦識別出靜態偏移，AGD 內部的高頻脈寬調制（PWM）模塊將在兩個獨立的柵極供電導軌之間進行動態切換，從而微調特定器件的實際等效驅動電壓（VCC?）。例如，對于承載電流過小的器件，系統會主動將其穩定柵極電壓從常規的 15V 局部推高至 18V，迫使其溝道進一步寬展，從而實質性地降低其 RDS(on)? 以吸引更多的電流匯入。為了保證芯片柵氧層的絕對安全，算法中設置了嚴密的邏輯互鎖：如果欠流管的驅動電壓已被提升至絕緣安全極限（例如安全上限閾值設定為 22V），控制邏輯會瞬間反轉，改為主動降低過流管的 VCC? 幅值，以“削峰填谷”的理念強行抹平靜態電流的極差 。

瞬態時間延遲補償（Delay Compensation）

在解決靜態問題的同時，AGD 對 VGS(th)? 不匹配以及寄生電容偏差引起的動態不均流，采用了極具針對性的時間域操控技術——傳播延遲補償（Time Delay Variation）。

在每一次 PWM 開關指令下達時，高分辨率的數字控制器會通過超高速比較器捕獲各管漏極電流開始抬升的絕對時間戳。對于因閾值電壓較低而過早開啟的 SiC 晶體管，AGD 并不去改變其電壓幅值，而是直接在時間軸上對其數字驅動脈沖施加人為的皮秒（Picosecond）級納秒級延遲 。通過在時間維度上的精準平移，強行干預使得所有并聯管的柵極電壓突破各自的開啟閾值的物理瞬間在納秒尺度上實現完美重合，從根本上消融了不同起步時間導致的巨量瞬態開關損耗畸變 。

三電平主動?xùn)帕髡危?-Level Gate Current Shaping）的閉環執行邏輯

盡管時間延遲補償確保了器件同步“起跑”，但這并不能保證它們在越過閾值后的電流攀升速率（di/dt）和電壓下降速率（dv/dt）完全一致。器件跨導 gfs? 的分散性依然會在關鍵的米勒平臺（Miller Plateau）期間引發嚴重的分流畸變 。為此，研究界攻克了三電平主動?xùn)帕髡渭夹g(shù)，通過在納秒級視窗內向柵極動態注入或抽取電流（Ig?），實現了對開關軌跡的絕對掌控 。

這種深度閉環控制依賴于外圍的高速 di/dt 與 dv/dt 感應探頭對電路狀態進行瞬時狀態機（State Machine）判斷 。以一次完整的智能化開通（Turn-on）事件為例，AGD 執行以下嚴密的四階段邏輯控制 ：

零延遲全速注入階段（t0?→t1?）： 當開通指令下達，外置驅動信號瞬間從負壓斷態電平（VEE?）翻轉至正壓導通電平（VCC?）。此時，為了最小化開啟延遲，AGD 不加任何限制地提供最大柵極激流，促使 Vgs? 以最高速率逼近閾值。

di/dt 主動抑制與軌跡重塑階段（t1?→t2?）： 隨著 Vgs? 沖破閾值，漏極電流 Id? 發生劇烈躍升。此時，感應自共源極寄生電感（LsS?）上的高頻電壓被二極管檢波電路捕獲并輸入比較器。比較器的參考閾值電壓 Vr3? 依據系統安全包絡設定，其數學界限為：

Vr3?=gm?Ciss?Rg?+gm?Ls?LsS?×(VCC??Vth?)?×R8?+R9?R9??

一旦檢測信號超越此閾值，意味著 di/dt 過于劇烈且可能導致非對稱涌流，邏輯門即刻觸發旁路網絡，主動將注入柵極的電流由 Ig? 驟降至 (Ig??Ig1?)。柵極電荷供給的“饑餓”狀態迫使 Ciss? 充電速率大幅放緩，如同給失控的跑車施加了精確的“點剎”，強制限制電流超調并拉平與并聯鄰居的軌跡 。

米勒平臺有源鉗位階段（t2?→t3?）： 器件跨入極度敏感的米勒平臺區，漏源電壓 Vds? 開始快速崩塌。此時內部反向傳輸電容（Cgd?）放電引發的位移電流極易誘發致命的門極振蕩。AGD 在此階段啟動恒流鉗位算法，將門極電壓強行錨定于米勒特征電壓（Vmiller?），即精確控制供流速率為 Ig?=Rg?VCC??Vmiller?? 。這種強制的恒流抽取手段完全熨平了電壓下降沿的鋸齒波，將產生 EMI 的根源徹底抹除。

深度飽和鎖定階段（t3?→t4?）： 當 Vds? 完全下降至穩態導通壓降范圍，系統判斷開通瞬態徹底結束。AGD 立刻解除所有電流限制電路，重新灌入最大穩態驅動電流，確保器件以最低的 RDS(on)? 穩固地鎖定在深度飽和區 。

在關斷（Turn-off）瞬態的電壓爬升階段，邏輯則完全逆向運作。當 dVds?/dt 檢測器偵測到電壓正以破壞性斜率飆升時，推挽式注入電路會向正在放電的柵極中“逆向注射”一脈沖的正向小電流，主動延緩米勒電容的放電進程，從而像彈簧般柔性吸收掉過電壓尖峰 。通過上述閉環邏輯對每一顆并聯芯片的波形進行獨立“雕刻”，動態不均流在波形的根源處被徹底肢解 。

基于 FPGA 的自維持前饋控制架構（Self-Sustaining Digital Algorithm）

傳統的基于純模擬運算放大器的 AGD 雖然理念先進，但始終無法擺脫模擬電路固有的傳遞延遲陷阱 。當檢測到電流偏差再通過模擬反饋去調節柵極時，由于 SiC 器件的開關速度已經處于 100 納秒以內，模擬反饋往往在瞬態事件結束之后才姍姍來遲，導致控制失效。

為突破這一性能天花板，基于現場可編程邏輯門陣列（FPGA）的開放環前饋（Open-loop Feedforward）與離線自適應閉環相融合的智能架構成為了終極解決方案 。系統通過極其廉價但帶寬高超的比較器精確抓取每次開關瞬間的微小偏差與時延 ，然后將數據送入 FPGA 的高速運算核心。

FPGA 并不謀求在當前的開關周期內“救火”，而是利用極快的時間片解析算法，離線計算出下一周期需要施加的靜態 VCC? 幅值調整量與動態納秒延遲時間 。通過主從控制拓?fù)洌∕aster-Slave Topology），算法始終將其中一顆表現居中的 MOSFET 錨定為“主基準（Master）”，而將其他所有并聯器件作為“從屬（Slave）”不斷對其驅動脈沖施加微擾 。經過數十個高頻周期的迭代逼近后，系統即可完美收斂于絕對均流狀態。

更為關鍵的是，這種智能算法具備狀態記憶（Self-Sustaining）功能 。一旦系統收斂，F(xiàn)PGA 會將該并聯陣列的獨特驅動補償矩陣固化寫入非易失性存儲器。當轉換器經歷停機并在未來再次啟動時，系統會直接在首個開關周期調用該補償矩陣，從第一毫秒起就展現出完美的電流分享特性，徹底規避了啟動瞬間因器件尚未進入閉環控制而遭受過流摧毀的致命風險 。

蒙特卡洛統計容差分析與工業化量產可行性驗證

雖然上述由 FPGA 驅動的 AGD 智能控制系統代表了電力電子的前沿藝術，但由于成本、體積和固件可靠性的制約，在對成本極度敏感的大規模商業量產（如低成本光伏逆變器）中，仍大量依賴被動均流與硬并聯（Hard Paralleling）設計。這就引出了一個嚴峻的工程質詢：在不剔除異常公差器件（免篩選、No Screening）的前提下，基于高度對稱版圖的盲并聯方案，能否經受住真實工業生產線的器件離散性考驗？

為了給出確鑿的回答，以英飛凌（Infineon）為代表的行業巨頭引入了蒙特卡洛統計分析法（Monte Carlo Statistical Analysis）對設計進行了終極拷問 。工程師以 6 mΩ, 1200V 的典型 SiC 模塊為樣本池，根據半導體晶圓代工廠實際的制程測試數據，建立了反映器件 RDS(on)? 與開關損耗自然正態分布的統計學模型 。

隨機數生成器模擬流水線上的盲抓取動作，從分布庫中隨機挑選四個模塊構成一組并聯單元 。計算引擎隨即依據分配給每個模塊的具體參數計算其分流比例。由于 SiC MOSFET 的導通與開關損耗與結溫深度耦合，分析系統引入了復雜的熱-電迭代循環機制（Iterative Thermal-Electrical Loop），不僅計算瞬間損耗，更實時推演熱量在散熱器上的擴散過程，直到求出穩態熱平衡點 。

通過執行高達 50,000 次隨機組合并聯的壓力模擬驗證，數據給出了令人振奮的結論：只要 PCB 物理布線的環路電感嚴格控制在 5nH 以內，并消除驅動時序的非對稱誤差，即便使用參數離散度超過 10% 的非匹配管進行野蠻的硬并聯，SiC 器件極其優異的 RDS(on)? 正溫度系數也足以將 3-Sigma (3σ) 概率區間內的最高溫度極差死死封印在 ±7°C 的安全裕度之內 。這在數據層面宣告了：只要基礎物理硬件設計遵循了極限對稱美學，并配合良好的同步整流（Synchronous Rectification）策略，即使是在良莠不齊的量產器件堆中盲選，被動并聯架構依然具有無可辯駁的商業量產可行性與熱安全性 。

結論與未來展望

將多個高壓、高速碳化硅（SiC）MOSFET 進行并聯以突破功率密度的極限，是推動全球能源轉型的關鍵支撐技術。然而，不同于傳統硅基 IGBT，SiC MOSFET 的極速開關特性與其內在特有的負溫度系數閾值電壓（VGS(th)?）猶如一把雙刃劍，使得其并聯系統對電流極度敏感且極易產生足以撕裂器件的動態不均流。

通過上述深度的理論推演與工業級數據的全方位剖析，并聯 SiC MOSFET 的均流控制正在向兩個截然不同卻又互相輝映的維度演進。在追求高性價比和極致物理可靠性的工業通用場景下，“被動硬防守”依然是主流。借助 TO-247-4 開爾文源極封裝、精巧的蝴蝶型夾層極低寄生電感 PCB 版圖，輔以能夠被動扼殺高頻環流與瞬態偏流的差模扼流圈（DMC）及直接源極互連（DSI）技術，被動設計在不增加任何硅基成本的前提下，利用物理場域的自然法則實現了令人敬畏的熱平衡。蒙特卡洛 50,000 次的大數據驗證，更是為其大規模盲測免篩的量產能力背書。

而在追求極致功率密度與毫秒級高頻響應的航空航天及尖端牽引逆變器領域，“主動數字進攻”正成為無可替代的王者?；诂F(xiàn)場可編程邏輯門陣列（FPGA）構筑的智能主動?xùn)艠O驅動（AGD）體系，徹底顛覆了傳統的阻尼妥協理念。它通過精準重塑納秒級的充放電軌跡，以前饋的時間延遲注入和動態的 PWM 靜態補償，將并聯網絡的容差在數字邏輯的降維打擊下化為無形。不僅如此，具備狀態記憶與自維持閉環的自愈算法，更賦予了電力電子轉換器真正的“大腦”，使其無論面臨何種器件衰老與離散度，均能始終如一地輸出平滑的能量流。

展望未來，隨著寬禁帶半導體制造工藝向更微小的節點下探以及良率的穩步爬升，器件先天的離散性將逐漸收斂。然而，隨著開關頻率向兆赫茲（MHz）領域繼續沖刺，寄生參數對均流的解構作用將更為兇猛。將高帶寬、全數字化的 AGD 控制核與電流傳感網絡直接集成封入單一驅動 IC，甚至與 SiC 晶圓進行三維異構封裝，必將成為徹底攻克多管并聯均流世紀難題的終極路徑，進而引領全球電力電子產業邁向一個無損、致密、智能的嶄新紀元。
