英集芯IP5387是一款應用于新國標移動電源，充電寶等方案的移動電源管理SOC芯片，集成大部分主流快充協議，同步雙向升降壓系統提供140W輸入/輸出功率。內置充電控制邏輯，支持 1~6 節串聯電池組。提供USB-C×2輸入輸出、USB-C/A×1輸入輸出、USB-C/A×1輸出等多種接口組合。任意單口均可實現快充。內置32位MCU，提供強大的處理能力和靈活的配置選項。采用QFN52封裝，集成DCDC驅動和路徑管驅動，有效減小整體方案的尺寸，降低BOM成本。

一、廣泛兼容，支持多種快充協議
英集芯IP5387在快充協議支持方面涵蓋較廣。其輸入/輸出快充協議包括PD3.2、UFCS、FCP、AFC、SCP等，輸出快充協議則包括QC2.0、QC3.0、QC3+。芯片集成了USB Power Delivery（PD3.2）協議，支持兩路獨立PD3.2輸入輸出協議，可兼容多數主流品牌手機的快充要求。對于支持相應快充協議的手機或電子設備，搭載IP5387的移動電源可實現快速充電，提高了使用的便利性和通用性。

二、多接口靈活配置，支持快充

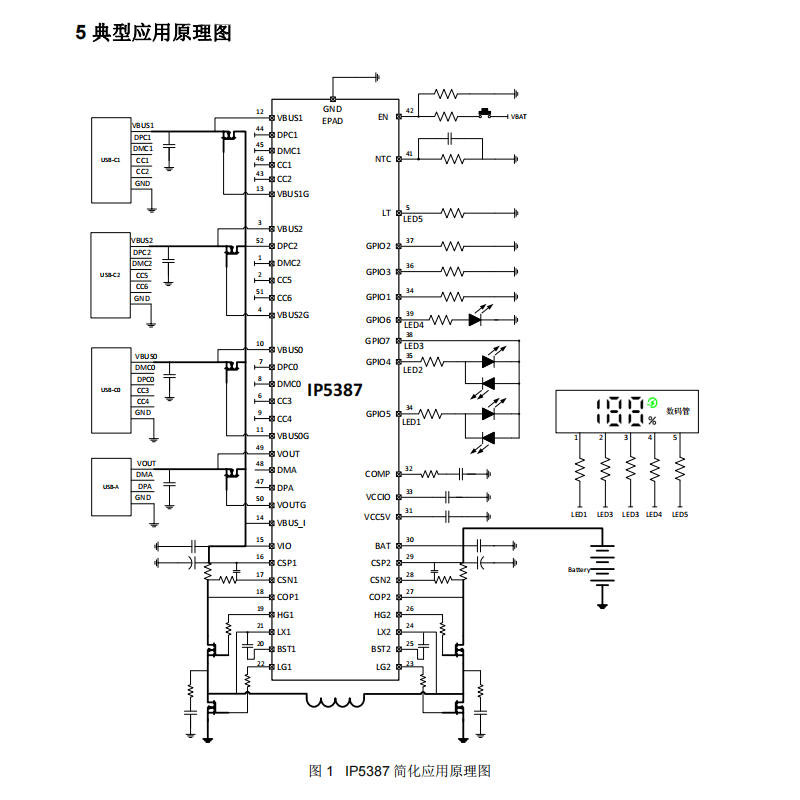

為適應不同設備和應用場景，IP5387支持多個USB接口。包括VBUS0、VBUS1、VBUS2，這些接口既支持USB-C輸入輸出，也支持USB-A輸出；另有VOUT接口，支持USB-C線纜輸出或USB-A輸出。各個接口均支持快充功能，用戶在使用時無需區分特定快充接口，為手機、平板電腦等設備充電均可實現快速充電。

三、高集成度，功能配置

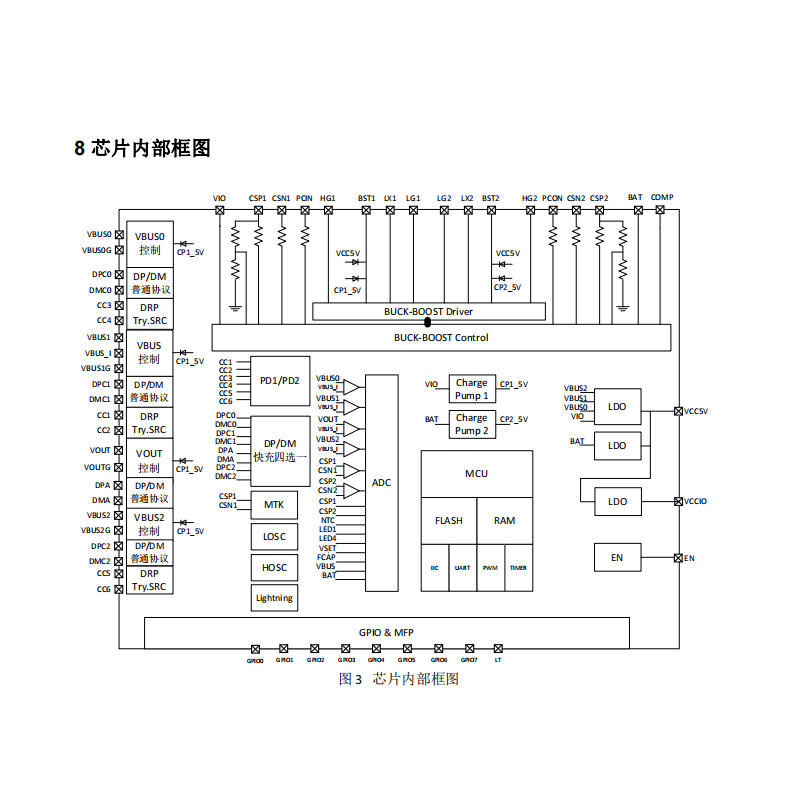

IP5387集成了1路雙向升降壓PWM控制驅動和4路路徑NMOS控制驅動，有助于簡化電路設計，提高系統穩定性和可靠性。在電量顯示方面，內置14bit ADC和庫倫電量計，支持1燈、2燈、4燈LED電量顯示以及188數碼管電量顯示，并支持電池容量PIN選，可幫助用戶了解移動電源的剩余電量。
此外，該芯片還配備了32位MCU，具有6K RAM和128K FLASH，最多支持19路GPIO功能，其中5路GPIO具備ADC功能，并支持兩路獨立的I2C，主從機可選。MCU及接口資源為開發者提供了設計靈活性，可滿足多種應用需求。

四、充電與放電規格
在充電與放電規格方面，IP5387具備充電電流自適應功能，可根據輸入電壓自動調節充電電流，并識別充電協議，輸入功率最大可達140W。電池充滿電壓可在4V - 26.4V之間以10mV/step調節，支持1至6節串聯電池組，適用于不同容量和電壓需求的移動電源設計。
放電方面，輸出功率最大同樣為140W，采用同步升降壓開關系統，支持線補（125mV/2A），可為設備提供穩定的電力輸出。

五、多重保護，注重安全
安全是電源管理芯片的重要考量因素之一，IP5387在保護方面設計了多種機制。它具備輸入過壓、欠壓保護，輸出過流、過壓、短路保護，電池過充、過放保護，芯片過溫保護以及電池溫度NTC保護等功能。這些保護機制有助于避免因異常情況導致的設備損壞或安全事故。
同時，該芯片還具備ESD防護功能，ESD可達4KV，輸入引腳（含CC、DP、DM）耐壓30V，有助于抵御靜電和過壓沖擊，提高芯片的可靠性。

六、低功耗與智能管理
在功耗控制方面，IP5387待機電流典型值為50μA，超低功耗模式電流典型值為15μA，有助于降低移動電源在待機狀態下的能耗，延長設備續航。
此外，該芯片具備智能識別功能，可自動檢測手機的插入和拔出，并識別負載情況。當負載較輕時，自動進入待機模式以減少能耗；在快充狀態下，可提供相應指示，便于用戶了解充電狀態。

七、封裝尺寸與BOM

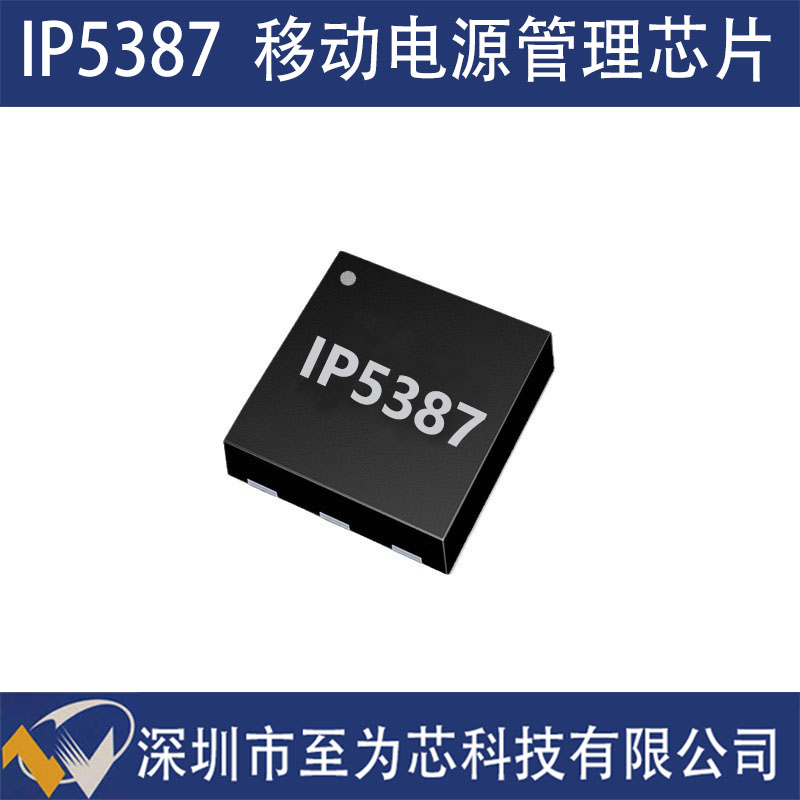

IP5387采用QFN52封裝，尺寸為6mm × 6mm，0.4Pitch，較小的封裝有助于減小電路板面積，便于產品輕薄設計。同時，該芯片集成了DCDC驅動、路徑管驅動及MCU等功能，有助于減小整體方案尺寸，降低BOM成本，為開發者提供一種成本效益較高的選擇。
英集芯IP5387支持多種快充協議和多接口快充，具有高集成度、充電與放電規格、多重保護機制、低功耗智能管理以及小尺寸封裝和精簡BOM等特點，可用于移動電源、便攜式儲能電源、手機、平板電腦及電動工具等應用領域。該芯片旨在為用戶提供便捷、高效、安全的使用體驗，同時為開發者提供一種靈活、經濟的設計方案。
