共模正式推出全新一代同步降壓直流 / 直流電源模塊 GM6403，以 “寬壓兼容、高效節能” 核心優勢，為多領域高端應用提供更優解，可替代TI 的LMZM33603、LMZM33602等芯片。

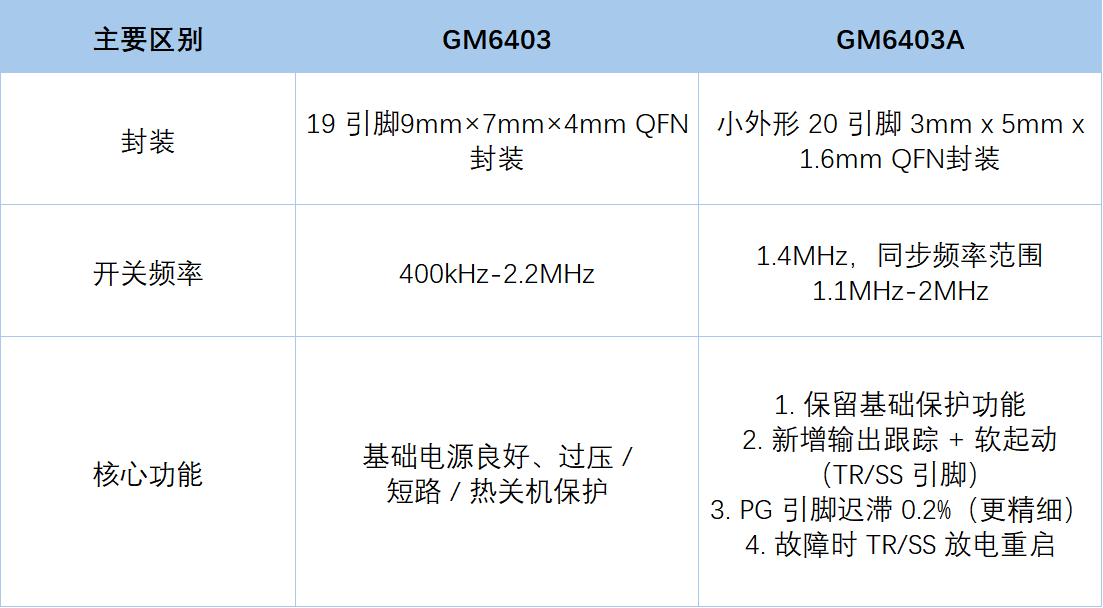

上周發布的高效率、超小型、全集成同步降壓電源模塊GM6403A，與今天推出的GM6403，主要區別如下：

一、GM6403產品介紹

GM6403 是一個高效的同步 3A 降壓直流/直流電源模塊，內部集成了開關管、電感以及無源器件。在 3.4V 至 42V 的寬輸入電壓條件下，仍能達到很好的輸入電壓調整率和負載調整率。

該電源模塊使用 400kHz 的默認固定開關頻率(可配置為最高 2.2MHz 的開關頻率)，進行內部補償?shù)姆逯?a href="http://m.brongaenegriffin.com/tags/電流/" target="_blank">電流模式控制，實現了快速的瞬態響應。高度集成的模組，降低了客戶的設計和制造風險，并縮短了客戶產品研發的周期。準確的使能門限可采用 EN 引腳設定。其他功能包括外部時鐘同步、電源良好、輸出過壓保護、短路保護、熱關 機等。

該電源模塊采用 9mm × 7mm × 4mm 19 引腳 QFN 封裝，可輕松焊接到印刷電路板上，并可實現緊湊的低厚度負載點設計，是給各種應用供電的絕佳器件。

二、產品特性

• 寬輸入電壓：3.4V 至 42V
• 輸出電壓：低至 1V,高至 20V
• 連續輸出電流：3A
• 效率高達 95%
• 電感集成
• 可調開關頻率：400kHz 至 2.2MHz
• 支持與外部時鐘同步
• 電源良好功能

三、產品應用

• 工業領域
• 醫療領域
• 智能電網與能源
• 工廠和樓宇自動化
• 國防

四、核心優勢

1.超高集成度，極簡 BOM

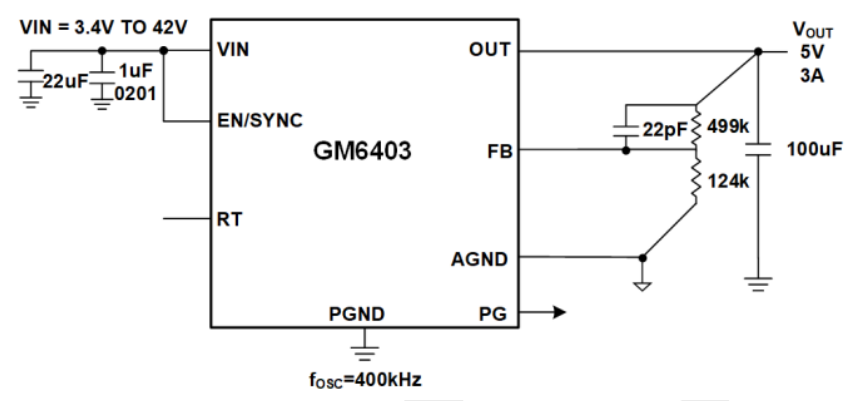

內部集成功率 MOSFET、電感、補償網絡及 bootstrap 電容，僅需外接輸入 / 輸出電容與兩顆反饋電阻即可工作，實現 “零磁性設計”，大幅簡化電路設計、降低制造風險并縮短研發周期。

2.寬壓兼容，多場景適配

輸入電壓覆蓋 3.4V 至 42V，兼容5V/12V/24V/36V等多類供電系統；輸出電壓高至 20V。

3.高效低耗，性能優異

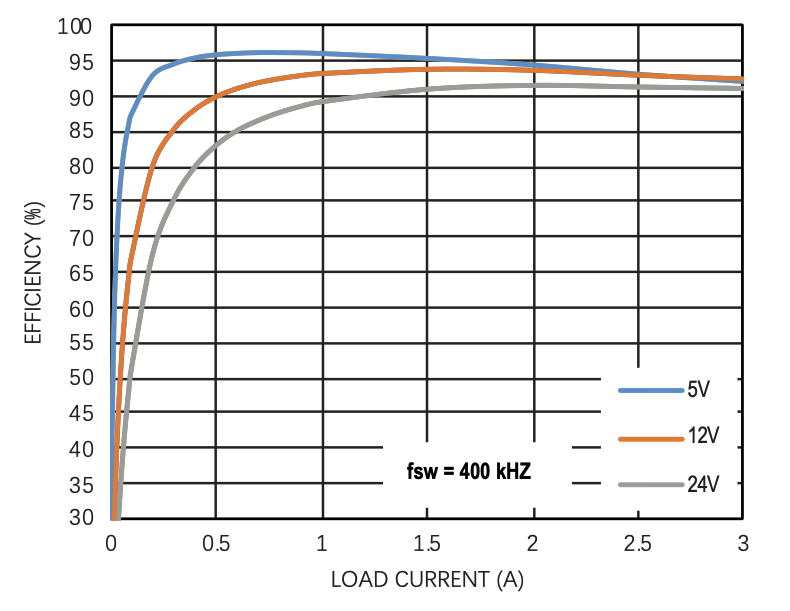

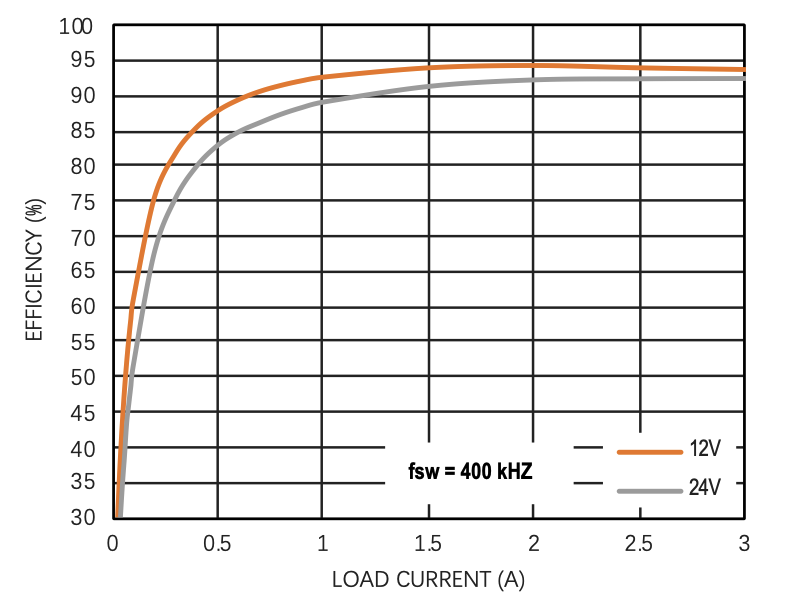

峰值轉換效率達96%，典型工況效率95%；400kHz固定開關頻率配合峰值電流模式控制，實現快速瞬態響應，兼顧能效與供電穩定性，輕載模式靜態電流低至 2μA。

4.高集成高可靠

采用 9mm×7mm×4mm 19 引腳 QFN 封裝，體積較同功率分立方案縮小 40%+；內置輸出過壓、短路、熱關機及電源良好檢測等多重防護，結溫范圍 - 40℃至 + 125℃，極端環境下穩定運行。

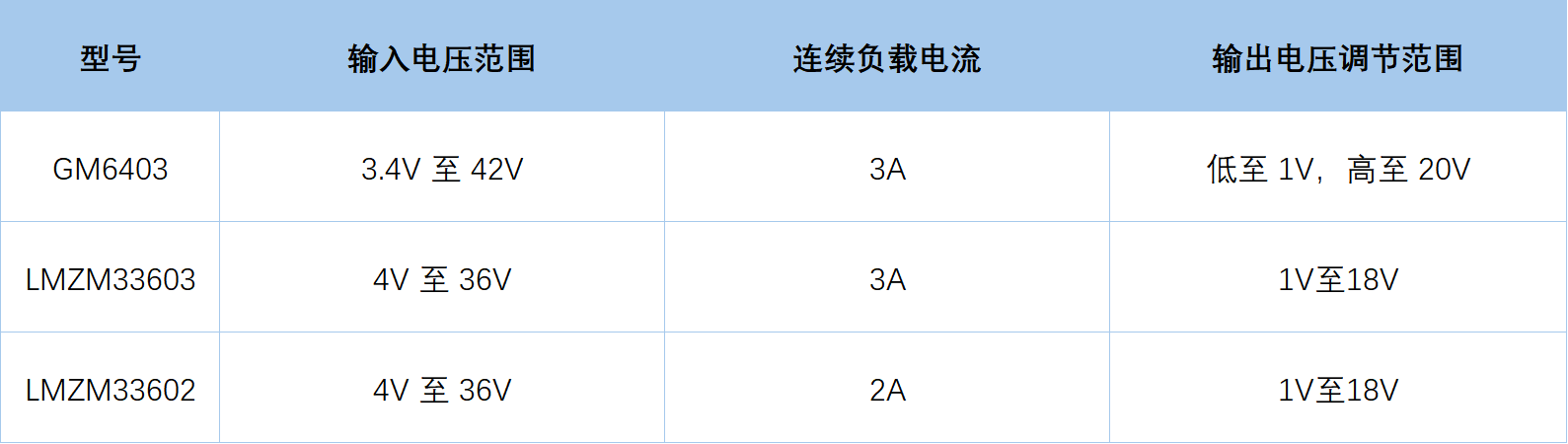

五、pin to pin 可替換 產品

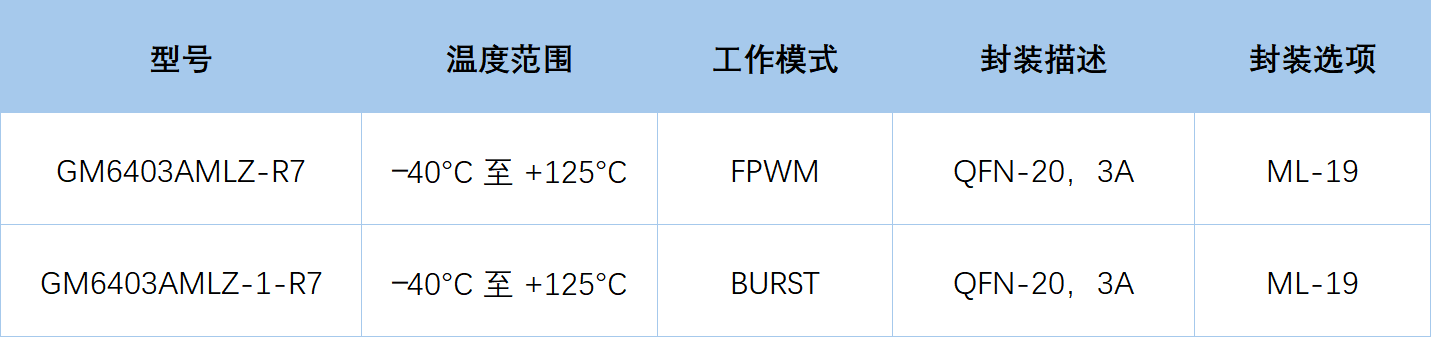

六、訂購指南

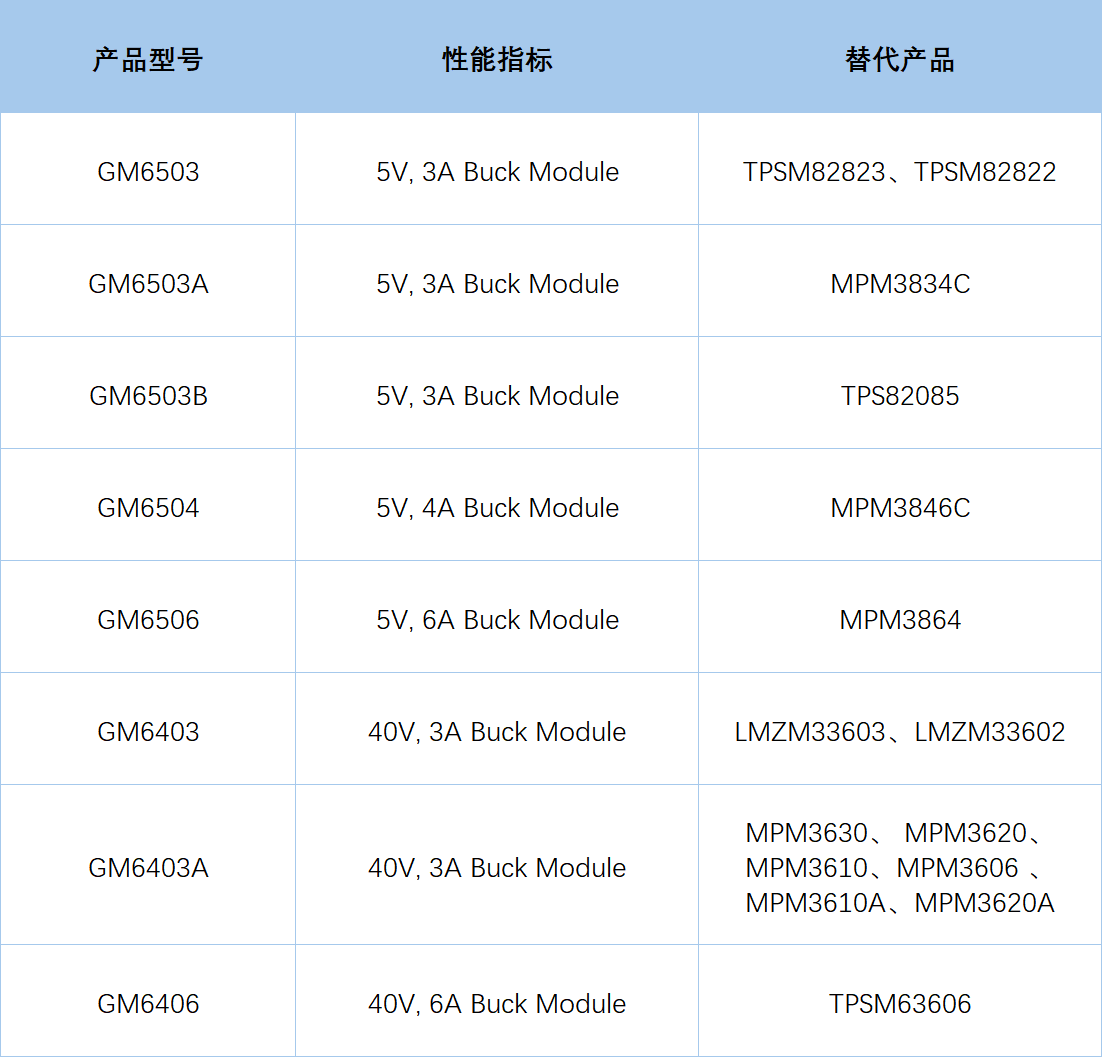

七、共模電源模組系列介紹

想提前了解更多內容，歡迎關注“共模半導體”微信公眾號~
