1. 方案簡介

本方案將演示如何利用EASY-EAI-Nano-TB以及MIPI-CSI攝像頭制作一個【網絡攝像頭(IPCamera)】：兩路MIPI-CSI攝像頭分別單獨輸出兩路流。

1.1 接線示意圖

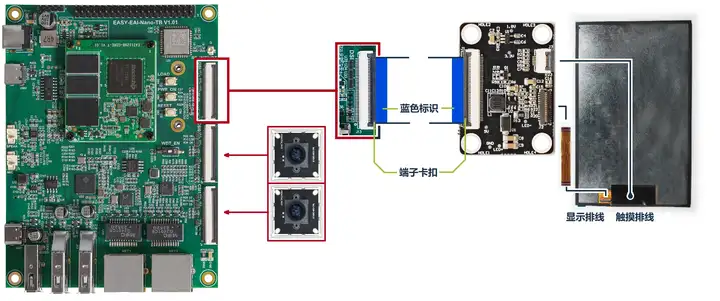

攝像頭與板卡連接：

* 接線必須在斷電時進行操作。

* 采用反向線連接IMX415攝像頭與Cmaera1接口。（注意：用錯線會燒壞攝像頭或者核心板，因此在接線時務必要小心。）

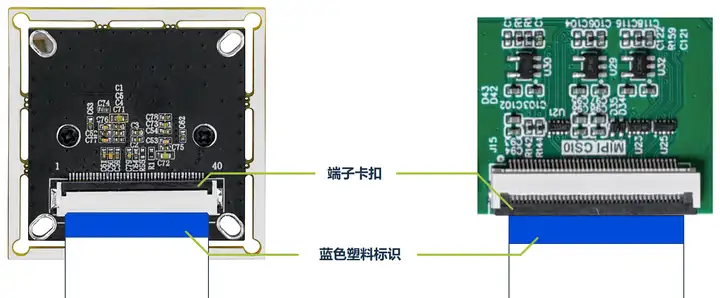

* 接線端子卡扣與FPC線的藍色塑料標識必須位于同一側。如下圖所示。

EASY EAI Nano-TB默認搭配IMX415單目攝像頭。同時配有一根0.5mm間距的40pin FPC反向線。

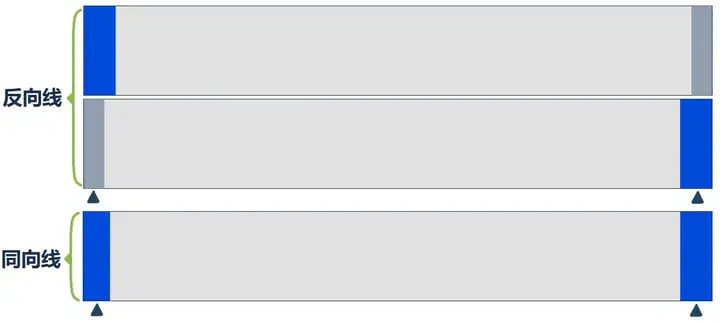

反向線：兩端的藍色標識不在同一側面。

同向線：兩端的藍色標識處于同一側面。

2. 快速上手

2.1 開發環境準備

如果您初次閱讀此文檔，請閱讀《入門指南/開發環境準備/Easy-Eai編譯環境準備與更新》，并按照其相關的操作，進行編譯環境的部署。

在PC端Ubuntu系統中執行run腳本，進入EASY-EAI編譯環境，具體如下所示。

cd ~/develop_environment ./run.sh 2204

2.2 源碼下載以及例程編譯

在EASY-EAI編譯環境下創建存放源碼倉庫的管理目錄：

cd /opt mkdir EASY-EAI-Toolkit cd EASY-EAI-Toolkit

通過git工具，在管理目錄內克隆遠程倉庫

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-1126B.git

注：

* 此處可能會因網絡原因造成卡頓，請耐心等待。

* 如果實在要在gitHub網頁上下載，也要把整個倉庫下載下來，不能單獨下載本實例對應的目錄。

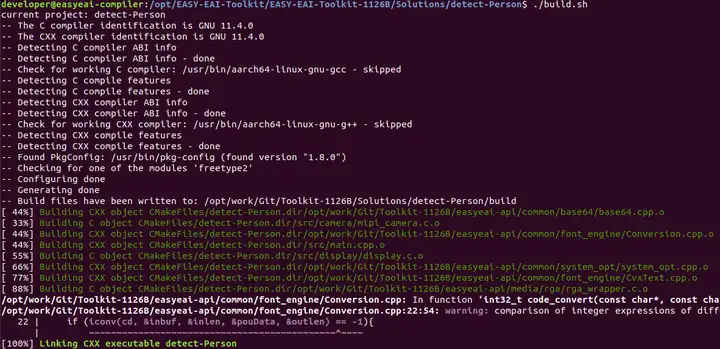

進入到對應的例程目錄執行編譯操作，具體命令如下所示：

cd EASY-EAI-Toolkit-1126B/Solutions/detect-Person ./build.sh

注：

* 由于依賴庫部署在板卡上，因此交叉編譯過程中必須保持/mnt掛載。

2.3 模型部署

要想開發實例能夠順利執行，還需要先下載人員檢測算法模型。

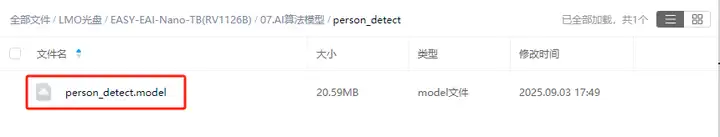

百度網盤鏈接為：https://pan.baidu.com/s/1ds5ffznYnhtj1S6cXvjdVg?pwd=1234 （提取碼：1234 ）。

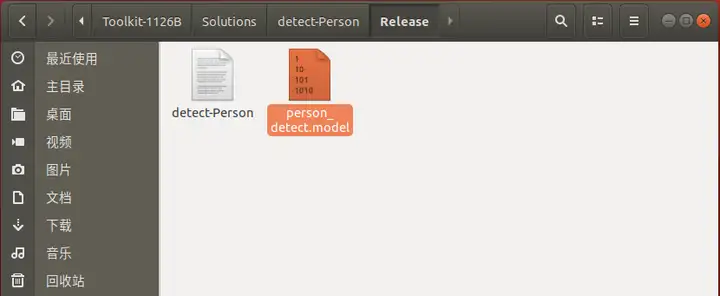

同時需要把下載的人臉檢測算法模型復制粘貼到Release/目錄：

再執行一次編譯（這次要帶上cpres，代表把資源文件也拷過去板卡）：

./build.sh cpres

2.4 例程運行

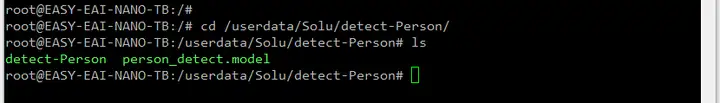

通過串口調試或ssh調試，進入板卡后臺，定位到例程部署的位置，如下所示：

cd /userdata/Solu/detect-Person

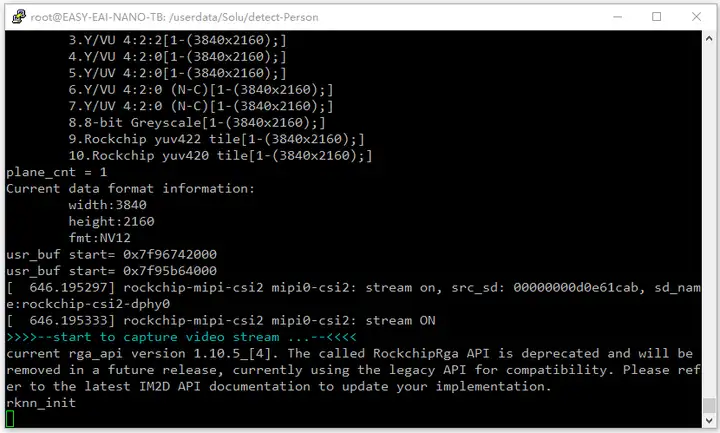

運行例程命令如下所示。

./detect-Person 23

屏幕顯示效果如下：

3. 代碼解析

方案主邏輯代碼位于：EASY-EAI-Toolkit-1126B/Solution/detect-Person/src/main.cpp。代碼實現主要通過調用我司的easyeai-api庫快速實現人員檢測功能，代碼主體分為主線程和算法

3.1 組件庫組成

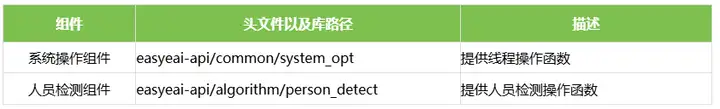

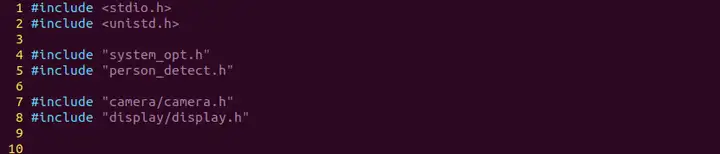

要實現人員檢測功能，需要使用到easyeai-api庫的以下組件，如下所示。

模組信息如下所示。

這些組件通過CMakeLists.txt編譯進工程，具體請看后續章節。

3.2 邏輯框圖

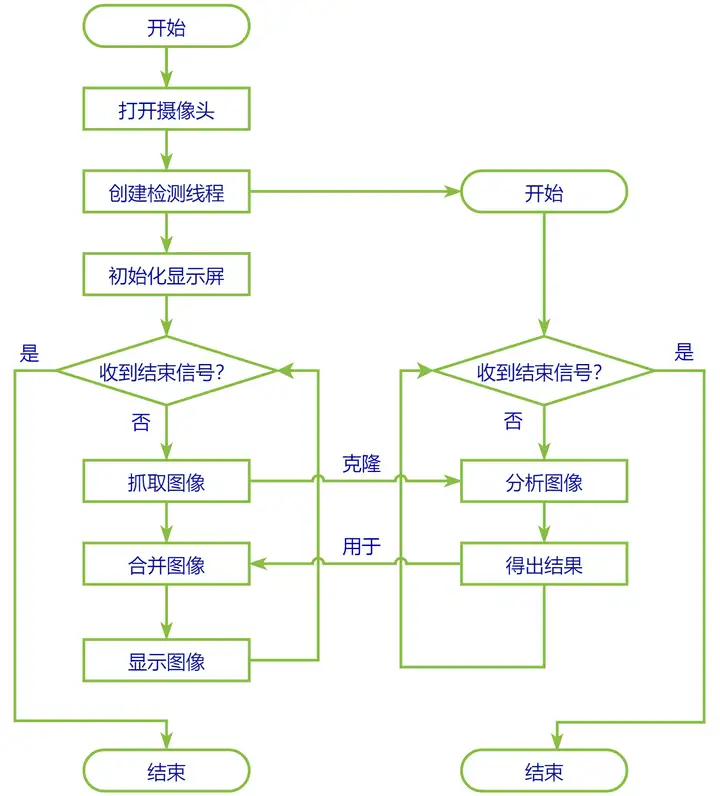

項目的整體邏輯框圖如下所示。

3.3 主線程

主線程處理的業務有：

l 初始化外設；

l 創建算法分析子線程；

l 抓圖發送給到子線程；

l 抓圖、顯示；

本處附上主要的邏輯功能代碼，其他輔助的、校驗型的代碼先忽略。

初始化顯示屏，如下所示。

// 1.初始化顯示屏 int width, height; if (disp_init(&width, &height) < 0) { fprintf(stderr, "DRM初始化失敗\n"); return -1;

組件初始化操作如下，本處調用mipi攝像頭。

// 2.打開攝像頭 #define CAMERA_WIDTH 1920 #define CAMERA_HEIGHT 1080 #define IMGRATIO 3 #define IMAGE_SIZE (CAMERA_WIDTH*CAMERA_HEIGHT*IMGRATIO) int cameraIndex = atoi(argv[1]); ret = mipicamera_init(cameraIndex, CAMERA_WIDTH, CAMERA_HEIGHT, 0); if (ret) { printf("error: %s, %d\n", __func__, __LINE__); goto exit3; } pbuf = (char *)malloc(IMAGE_SIZE); if (!pbuf) { printf("error: %s, %d\n", __func__, __LINE__); ret = -1; goto exit2; }

創建線程斥鎖以及線程，如下所示。

// 3.創建識別線程，以及圖像互斥鎖 pthread_mutex_init(&img_lock, NULL); pResult = (Result_t *)malloc(sizeof(Result_t)); memset(pResult, 0, sizeof(Result_t)); if(0 != CreateNormalThread(detect_thread_entry, pResult, &mTid)){ free(pResult); }

抓取圖像，調用clone操作。

// 4.1、取流 pthread_mutex_lock(&img_lock); ret = mipicamera_getframe(cameraIndex, pbuf); if(ret) { printf("error: %s, %d\n", __func__, __LINE__); pthread_mutex_unlock(&img_lock); continue; } algorithm_image = Mat(CAMERA_HEIGHT, CAMERA_WIDTH, CV_8UC3, pbuf); image = algorithm_image.clone(); pthread_mutex_unlock(&img_lock);

調用顯示圖像，將分析的目標位置通過Result標記出來。

// 4.2、顯示 char text[256]; for (int i = 0; i < Result.algoRes[0].resNumber; i++) { detect_result_t *det_result = &(Result.algoRes[0].detect_Group.results[i]); if( det_result->prop < 0.4) { continue; } // 標出識別目標框 sprintf(text, "%s %.1f%%", det_result->name, det_result->prop * 100); printf("%s @ (%d %d %d %d) %f\n", det_result->name, det_result->box.left, det_result->box.top, det_result->box.right, det_result->box.bottom, det_result->prop); int x1 = det_result->box.left; int y1 = det_result->box.top; int x2 = det_result->box.right; int y2 = det_result->box.bottom; // 標出識別目標定位標記 /* rectangle(image, cv::Point(x1, y1), cv::Point(x2, y2), cv::Scalar(255, 0, 0, 255), 3); putText(image, text, cv::Point(x1, y1 + 12), cv::FONT_HERSHEY_SIMPLEX, 0.5, cv::Scalar(0, 0, 0)); */ plot_one_box(image, x1, x2, y1, y2, text, i%10); } disp_commit(image.data, CAMERA_WIDTH, CAMERA_HEIGHT, HAL_TRANSFORM_ROT_270);

3.4 算法分析子線程

算法分析子線程，主要完成以下操作：

l 延時監測是否圖像緩沖區是否為空；

l 不為空時，證明主函數已發送圖像數據過來，線程執行圖像獲取操作；

l 調用人員分析函數；

l 記錄目標框的數據，用于后續圖像合成操作；

延時監測是否有圖像，操作如下所示。

if(algorithm_image.empty()) { usleep(5); continue; }

獲取圖像操作如下所示。

pthread_mutex_lock(&img_lock); image = algorithm_image.clone(); pthread_mutex_unlock(&img_lock);

調用人員檢測函數，算法得到的目標結果記錄于pResult的algoRes[0]成員內，如下所示。

// 算法分析 ret = person_detect_run(ctx, image, &pResult->algoRes[0].detect_Group);

4. 開發指南

4.1 Toolkit倉庫介紹

4.2 示例文件&目錄結構

4.2.1 開發實例介紹

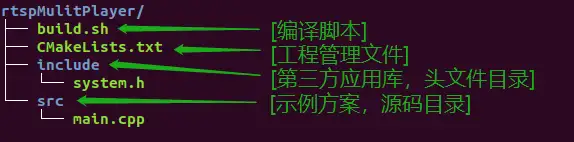

每個開發實例就是一個獨立的項目，項目使用cmake構建自動編譯部署。一個最簡單的項目至少要包含以下元素：build.sh、CMakeLists.txt、main.c，如下所示。

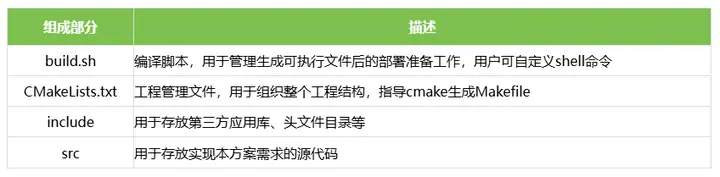

具體介紹如下所示。

4.2.2 可拓展的目錄

可拓展的目錄是指：開發過程中增加某些功能模塊，功能代碼。增加模式分為兩種：

l 增加已編譯的第三方庫，在include、libs目錄內添加頭文件和庫文件；

l 增加用戶自定義的功能模塊，推薦在src目錄內增加；

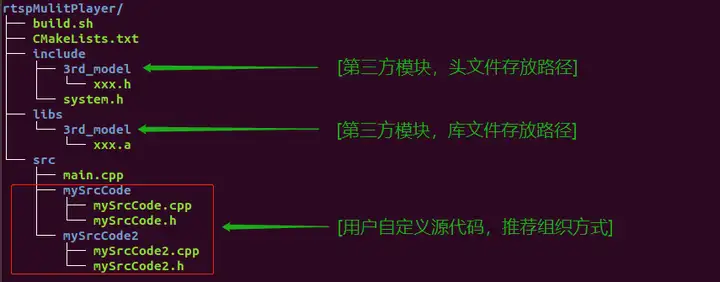

具體情況如下所示，第三方模塊相關的文件由include/3rd_model/xxx.h、libs/3rd_model/xxx.a。自定義的功能模塊為src/mySrcCode、src/mySrcCode2。

4.3 CMakeLists.txt文件解析

4.3.1 編譯環境配置部分：

第一部分為配置部分，配置部分如下所示。（獲取當前方案目錄、配置工具鏈、提取方案名稱）：

配置信息如下所示。

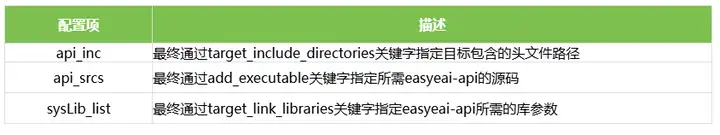

4.3.2 easyeai-api配置部分

第二部分是引入我司的功能組件庫（針對當前方案進行：配置EASY EAI API頭文件目錄${XXX_INCLUDE_DIRS}、源碼文件目錄${XXX_SOURCE_DIRS}以及所依賴的庫參數${XXX_LIBS}）：

配置信息如下所示。

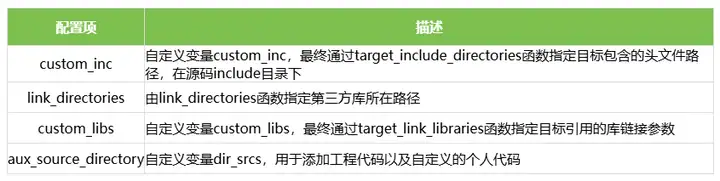

4.3.3 第三方庫配置部分

第三部分配置第三方的庫（針對當前方案進行：配置第三方頭文件目錄、庫文件目錄、配置第三方庫鏈接參數以及配置源碼目錄）：

配置信息如下所示。

例如添加個人庫的目錄組成方式如下所示。

aux_source_directory的修改方式為：

aux_source_directory(./src ./src/mySrcCode ./src/mySrcCode2 dir_srcs)

或

aux_source_directory(./src dir_srcs) aux_source_directory(./src/mySrcCode dir_srcs) aux_source_directory(./src/mySrcCode2 dir_srcs)

4.3.4 本方案配置部分

第四部分配置項目的編譯信息，內容如下所示：

配置項如下所示。

4.4 build.sh編譯腳本：

4.4.1 路徑定位部分

第一部分用于提取目錄用于編譯操作，內容如下所示：（進入build.sh腳本所在目錄，并且提取當前目錄絕對路徑，提取當前目錄名稱）

4.4.2 清除編譯部分

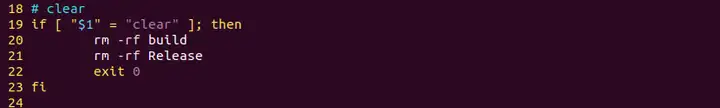

第二部分清除操作，清除目錄為build、Release，內容如下所示：（執行build.sh腳本時，帶入了參數“clear”，則清空編譯輸出）

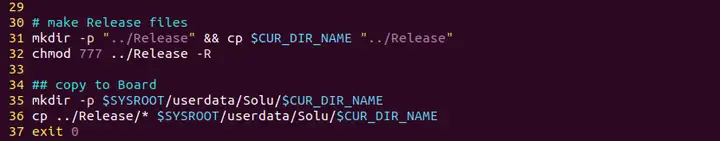

4.4.3 編譯操作

第三部分，編譯直接調用cmake，內容如下所示：（重新編譯，成部署目錄，并把資源自動部署進板卡）
