許多客戶朋友在拿到濱松的光電二極管PD之后，都會擔心產品是否完好，基本參數是否符合規格書的描述。雖然濱松的所有產品都有嚴格的出廠檢測，但是小編今天還是給大家出一篇關于濱松光電二極管PD的測試方法，可以自行、方便地對光電二極管PD的暗電流和光靈敏度進行測試。

一、快速測試光電二極管PD是否完好

拿到光電二極管PD后，有一個非常簡單的方法，可以快速測試光電二極管PD是否正常?？梢灾苯釉谑覂?nèi)照明下，使用萬用表來快速測試PD是否正常。在室內照明下，PD的短路電流一般為幾個uA;開路電壓一般為零點幾伏的水平。

可直接將萬用表表筆接上PD引腳，部分測試圖片如下：

以S1337-66BR為例，萬用表測試結果如下：

·通過這些數據可辨別，光電二極管的陰陽極;

·隨著入射光強變大，正向電阻越大，反向電阻越小;

·二極管的正向電壓不隨光強改變。

二、光電二極管PD暗電流的測試方法

光電二極管PD的暗電流測試，最重要的是將光電二極管PD進行避光，如暗室、暗箱、遮光布等。由于光電二極管PD的暗電流在pA量級，超出萬用表的電流量程，因此需要使用精度更高的皮安電流表進行測量，我們使用的電流表型號為Keithley 6487。

為了測試方便起見，對S1337-66BR進行避光封裝，如圖所示：

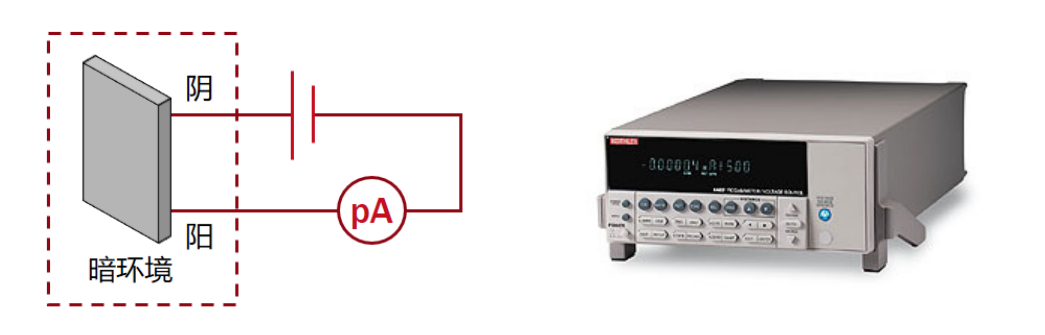

測試示意圖如下：

給光電二極管PD的陰極供正電，陽極電流輸入電流表，可以手動調整電壓值，也可以通過控制程序進行自動電壓設置，電流輸出，以下是產品手冊和實測結果對比圖，兩者基本符合：

三、光電二極管PD光靈敏度的測試方法

光電二極管PD的光靈敏度是指，在特定波長下，光電流與入射光輻射能通量的比值，單位為A/W。

測量光靈敏度的關鍵點在于需要知道入射光的絕對功率，這里我們使用的是光功率計(newport 918D)。以532 nm波長為例，測試在532 nm波長下的光靈敏度，使用的光源為532 nm激光器。

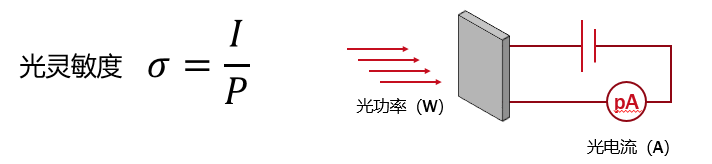

通過光纖連接激光器出口，另一端正對光功率計探頭光敏面，注意出射光斑要小于感光面，通過光功率計測量激光器輸出功率，相同條件下，測量光電二極管輸出電流大小，即可得到光靈敏度值。測試示意圖如下：

在532 nm的波長下，S1337-66BR系列的光靈敏度典型值為0.33 A/W，實測結果為0.32 A/W，同產品手冊數據吻合。

四、不同光強、偏壓下，光電二極管PD的光靈敏度是否會不同?

經過測試，給定不同的激光功率，在光電二極管輸出飽和前，光靈敏度不隨光強變化，測試數據如下：

經過測試，在光電二極管輸出飽和前，給定相同光強，通過改變光電二極管的反向偏壓值0至5 V，輸出光電流不變，光靈敏度不隨偏壓變化。
