一、開發環境和燒錄工具安裝

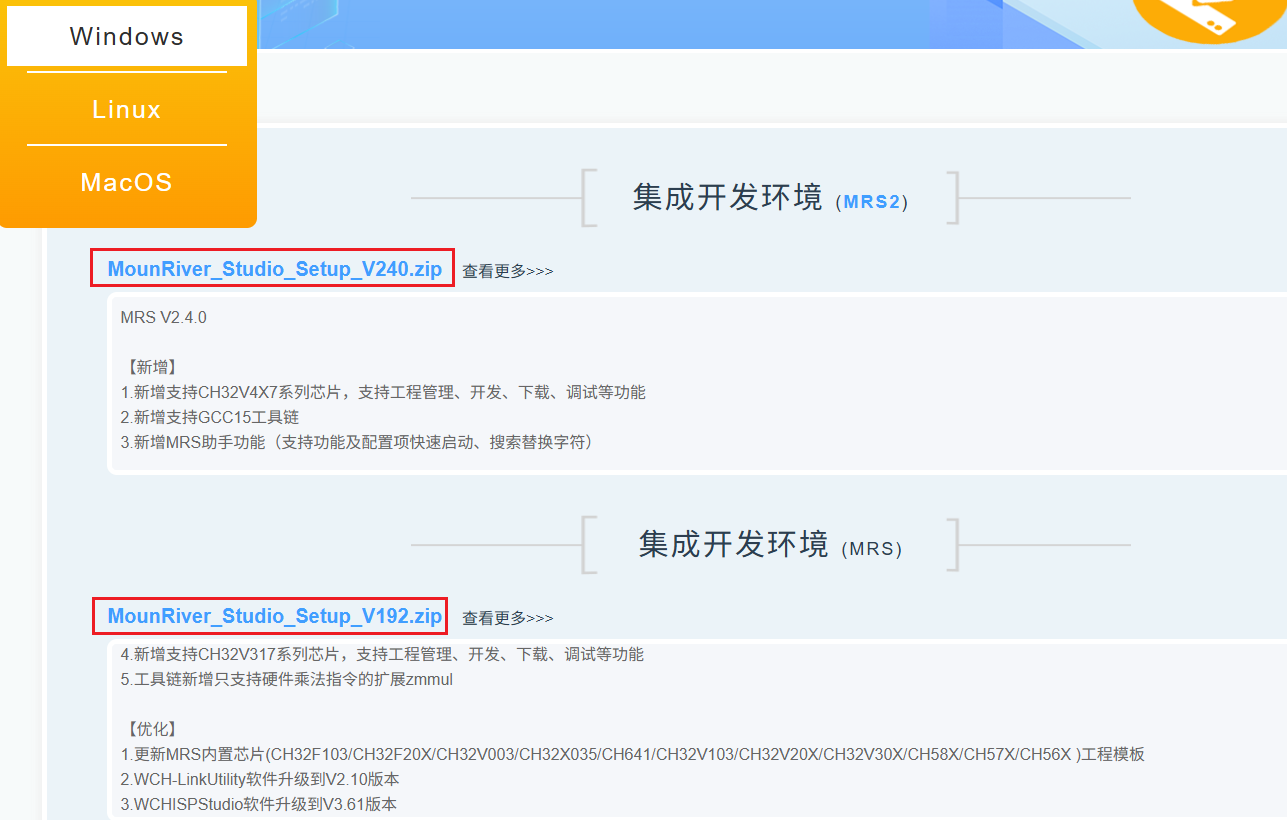

1. 開發環境安裝：[https://www.mounriver.com/download]
   根據系統選擇對應的安裝包，文章以Win系統為例，MRS2是MRS的升級，安裝MRS2就行。

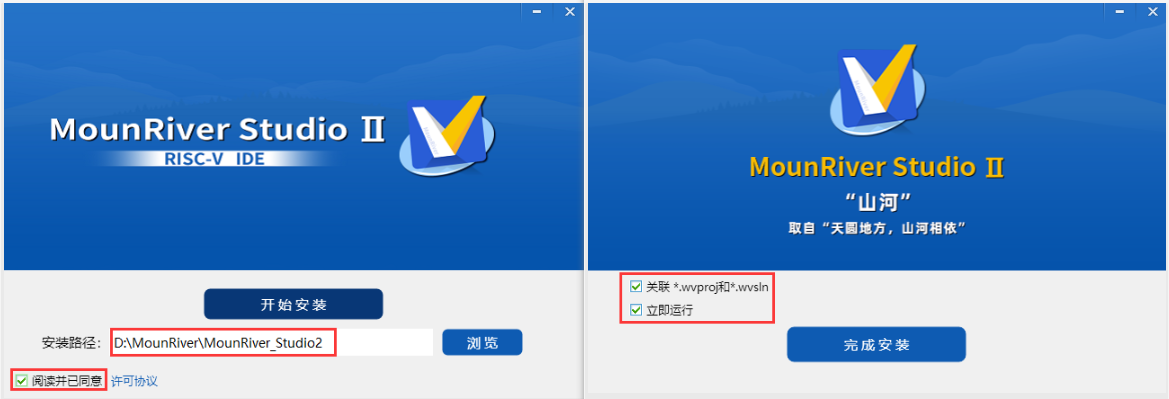

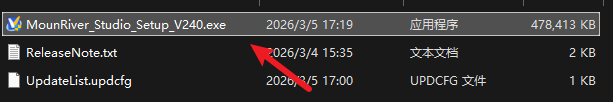

下載完后解壓，雙擊安裝，安裝目錄看個人選擇，其他默認，然后點擊完成安裝。

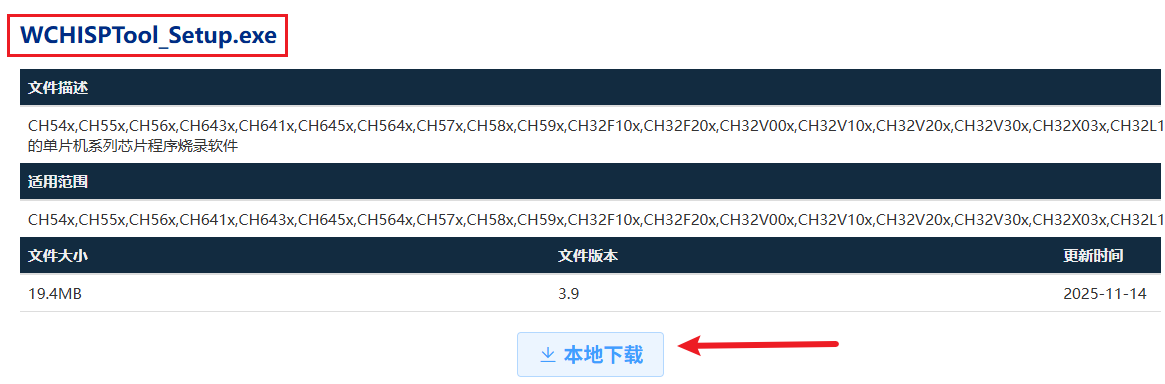

2. 下載工具安裝：[https://www.wch.cn/downloads/WCHISPTool_Setup_exe.html]
   下載完后雙擊打開，一直點擊下一步安裝就行。


二、軟件配置與編譯例程

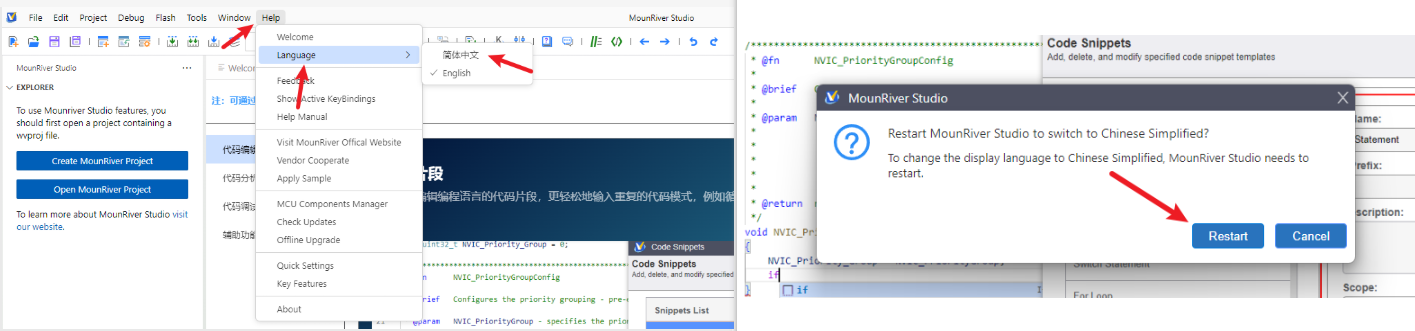

1. 打開軟件，設置中文界面

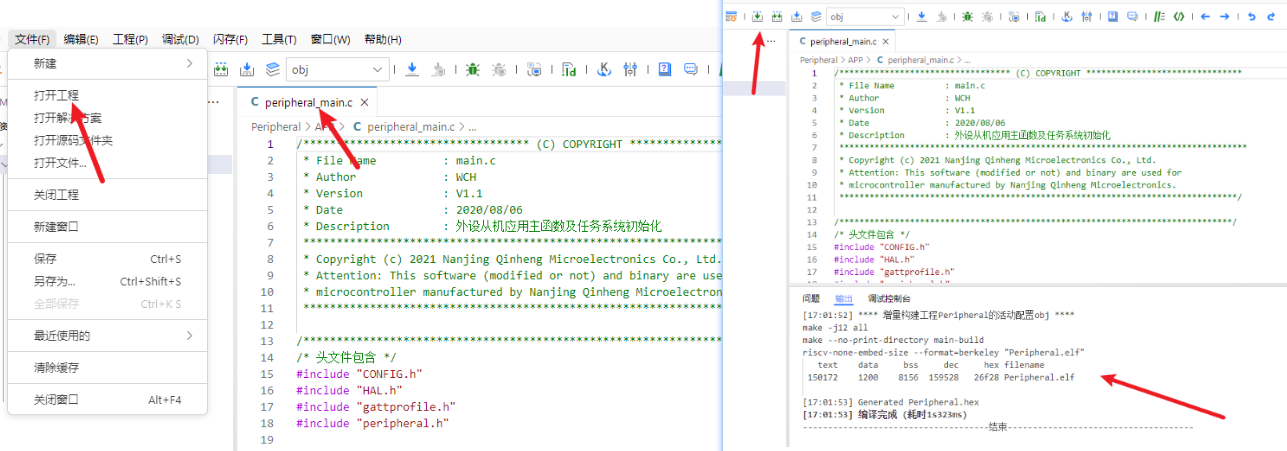

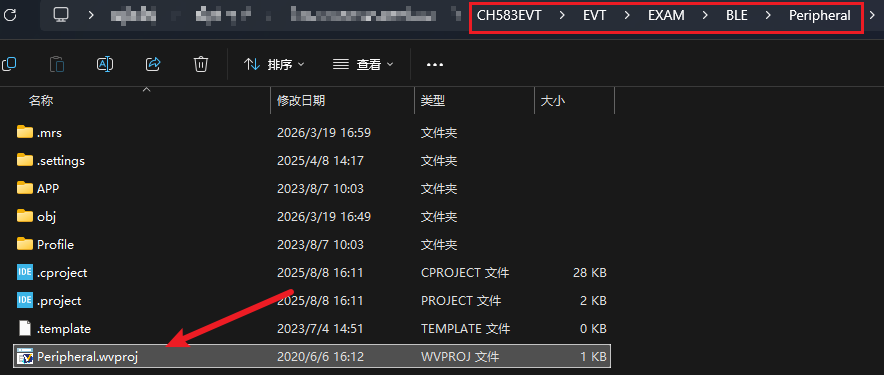

2. 打開工程，找到對應藍牙例程，打開例程然后編譯例程，編譯完后obj文件夾里會生成一個Peripheral.hex文件。


三、程序燒錄

WCH的藍牙芯片CH57x/CH58x大部分是支持串口燒錄、USB燒錄，打開燒錄工具。
一、使用USB下載方式：

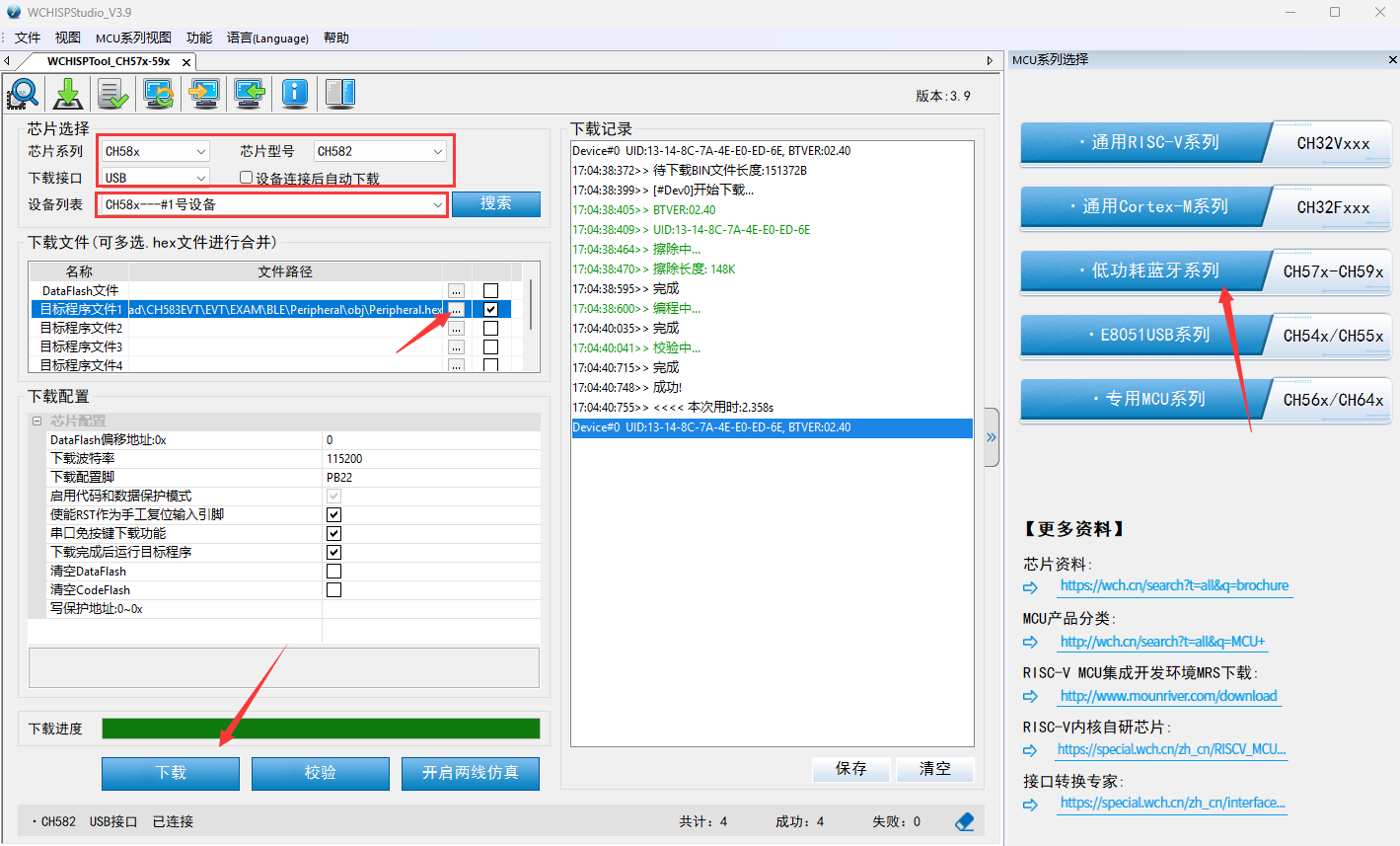

1. 先選擇MCU系列，選擇好芯片型號和下載接口，然后按著Boot鍵，再插USB上電，設備列表會識別到一個設備。如果沒有識別到識別，重新斷電按Boot鍵上電。
2. 找到下載文件中的目標程序文件，打開剛才生成的Peripheral.hex文件，然后點擊下載即可。


二、使用串口下載

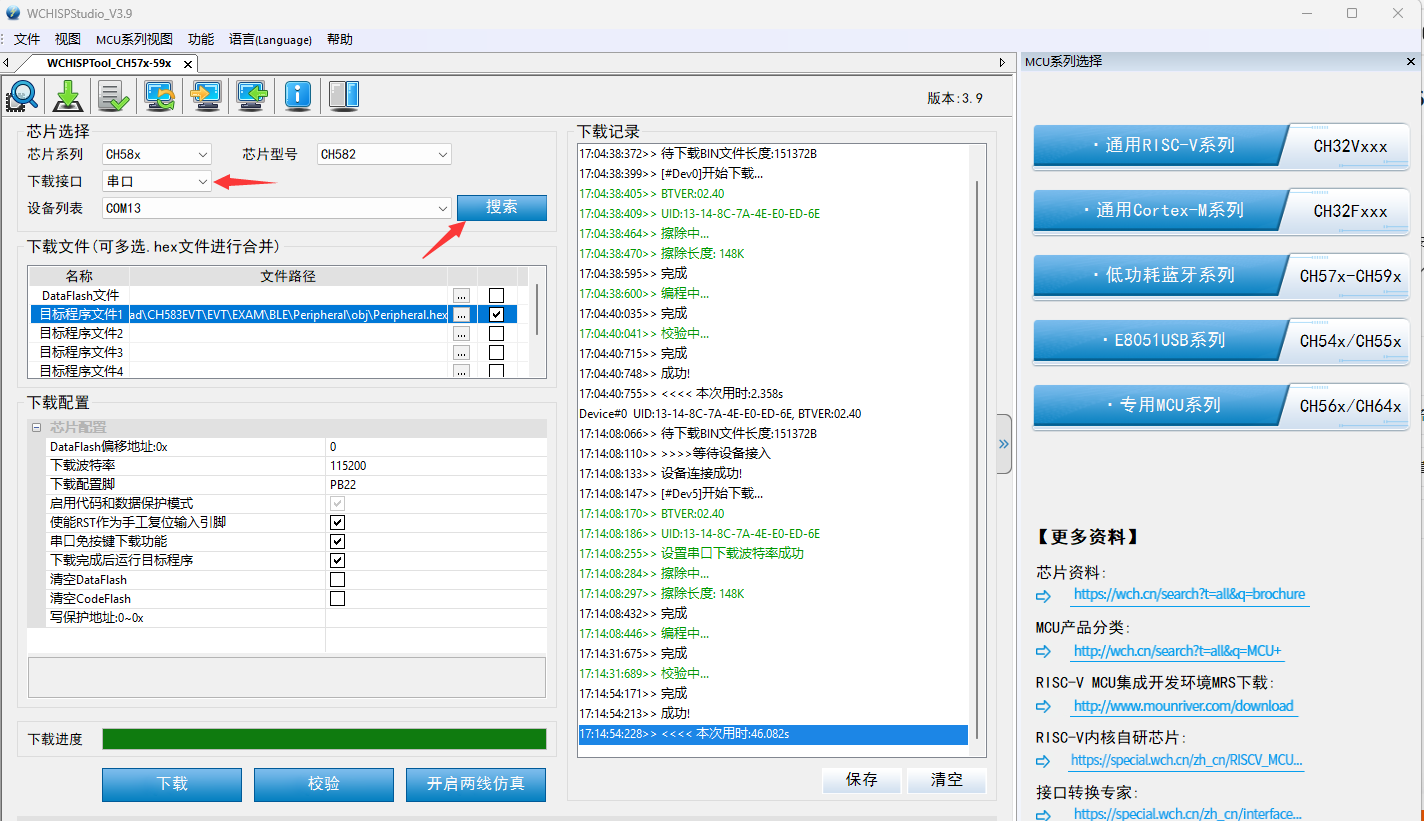

1. 將VCC，GND，TX，RX連接好，TX接PA8，RX接PA9，然后點擊搜索設備列表，找到對應端口號，再點擊下載。
2. 下載記錄那里會顯示等待設備接入，然后拔插下VCC開始下載。


三、例程效果演示

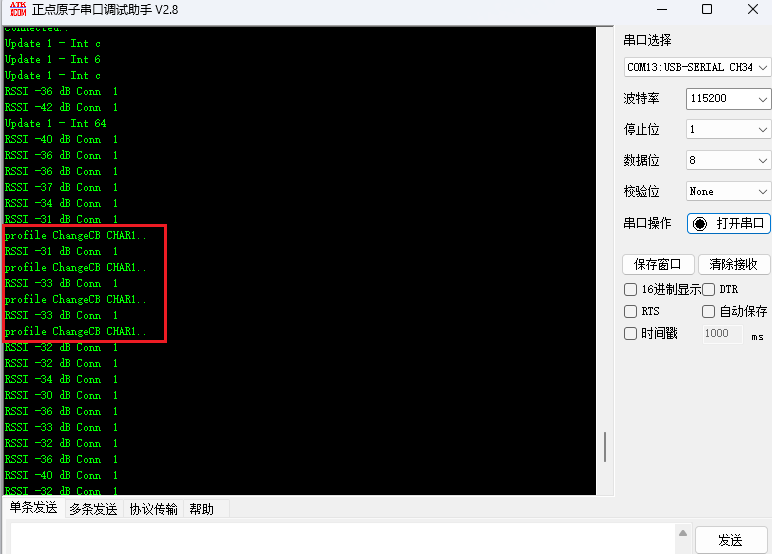

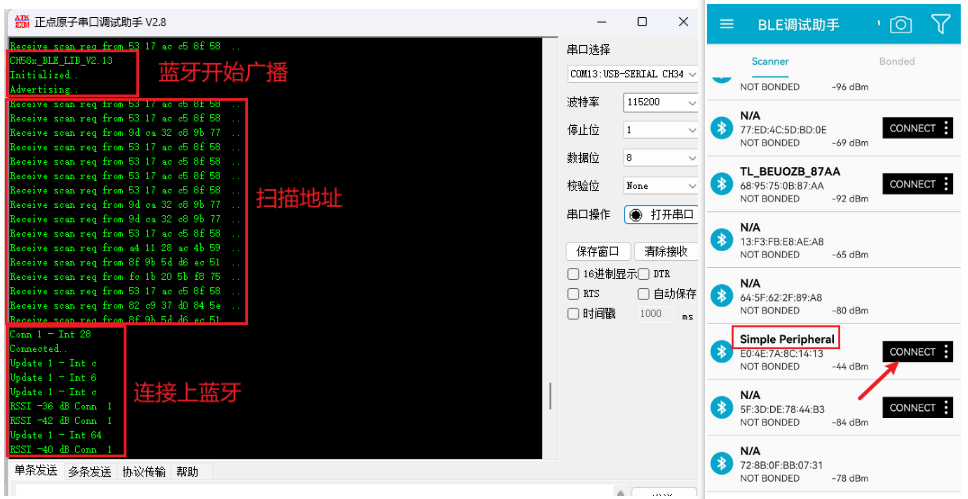

1. 接USB轉TTL，打開串口助手，串口會一直返回信息。
2. 手機安裝BLE APP：[https://www.wch.cn/downloads/BLEAssist_ZIP.html]

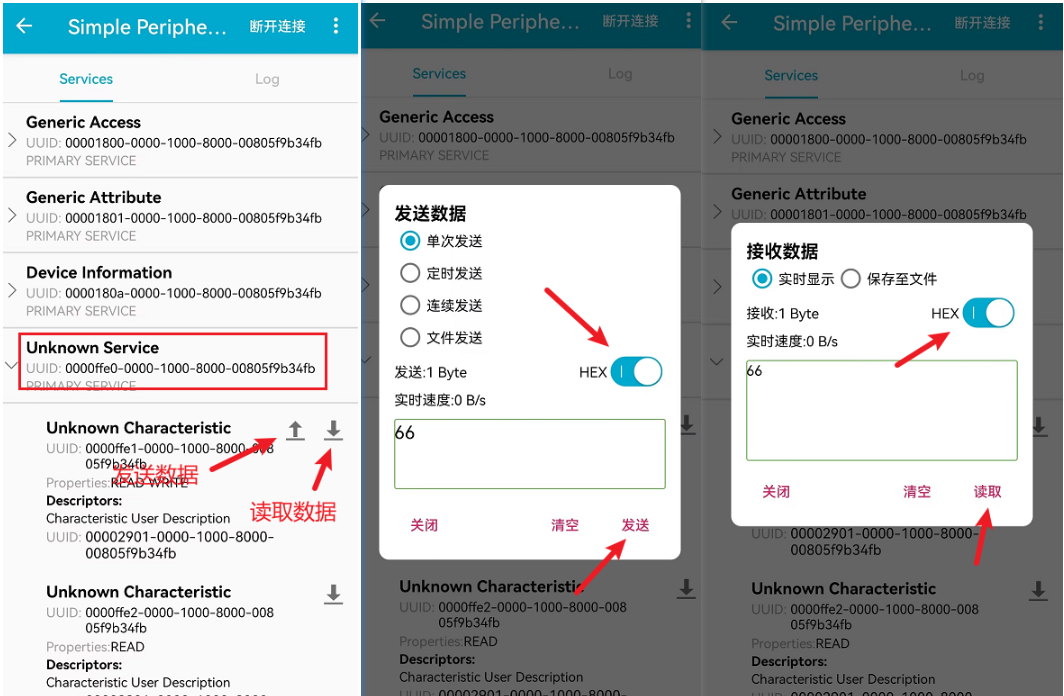

3. 打開APP，找到Simple Peripheral，然后連接。

4. 收發數據，例程只能收發單字節的十六進制數據，且程序沒有對接收數據的處理，只能在APP發送和讀取數據，串口助手收發不了數據，但APP發送數據，串口助手會有提示。


四、燒錄程序異常分析

1. 不識別USB口
   ①?zèng)]有將boot腳接地
   ②boot腳被無意間替換成pb11(一般沒有特殊需求不要替換成此引腳)。
   ③typec線中不包含數據傳輸，只是用來充電的線。
2. 識別的usb設備有警告
   ①缺少usb驅動。
   ②usb線存在短路或usb引腳接了上拉或者下拉。
3. 串口免按鍵下載處于等待設備接入
   ①?zèng)]有按照上述的操作步驟操作。
   ②usb轉串口工具有問題，可以換個usb轉串口試試。
   ③串口線接觸不良好。
