在半導體封裝領域，鍵合引線是芯片與外部電路連接的關鍵，其可靠性直接決定了整個器件的壽命。然而，很多生產商可能會忽略一個問題，就是鍵合引線的存儲老化。本文科準測控小編就給大家詳細講解鍵合引線存儲老化的原理、標準和管控方法，并給出實用建議，為有需要的朋友提供參考。

圖片源自網絡

一、什么是鍵合引線存儲老化？

工廠通常會集中采購引線并存放數周至2 年，然而，存放時間越久，隨著金屬內應力釋放、晶粒長大，會導致引線的拉斷力下降、延伸率波動，直接引發鍵合斷線、虛焊、良率暴跌。這種現象被稱為鍵合引線的存儲老化。

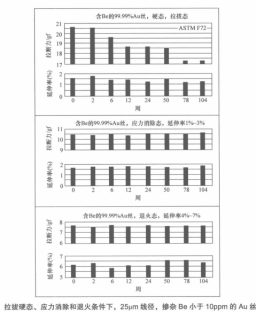

根據ASTM（美國材料與試驗協會）在20世紀80年代中期進行的一項系統性研究，25μm（1mil）線徑的金絲和鋁絲在22.8℃±1.6℃環境中存放兩年，其性能確實發生了顯著變化。

二、硬態引線：前6周最關鍵！

研究發現，硬態、拉拔態的鍵合引線在生產后的6周內，拉斷力會快速下降5%~15%。所以，如果您使用的是硬態引線，且?guī)齑鏁r間超過一個半月，那么鍵合工藝的穩定性可能大打折扣，這也是為什么很多制造商通常在引線到貨后一周或一個月內即用完，就是為了避開老化窗口期。但對于小批量、多品種的生產商來說，這個細節容易被忽視。

三、應力消除態和退火態：更安全的選擇

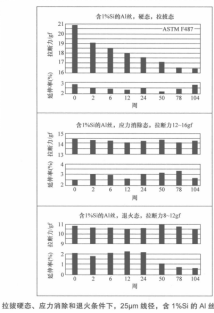

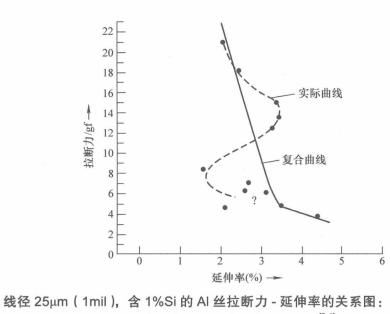

相比之下，應力消除態和退火態的鋁絲和金絲表現更加穩定。在整個兩年的測試周期內，它們的拉斷力始終保持在規定范圍內。以含1%硅的鋁絲為例，雖然延伸率在存儲期間可能升高或降低，但整體仍處于行業標準的極限范圍內。而且，到測試周期結束時，大部分參數會恢復到中間值。

四、存儲環境：室溫恒定是關鍵

還有一點需要關注：鍵合引線必須存放在幾乎恒定的室溫環境中，同時需要避免譬如陽光直射、開門通風導致的溫度波動，也不能靠近熱源（如加熱設備、散熱器）。即使是經過ASTM認證的引線，如果存儲環境失控，老化特性也會大打折扣。

五、為什么仍有廠商堅持6個月報廢？

盡管研究證實退火態引線可安全使用長達2年，但不少廠商仍然會將存儲超過6個月的引線直接報廢。原因主要有兩點：

1. 環境不可控：實際倉儲條件很難做到2年內恒定室溫
2. 新型合金缺乏老化數據：現代金絲添加了更高含量（高達1%）的穩定元素，其長期老化特性尚未經過跨廠商的系統驗證

六、如何精準把控鍵合引線的可靠性？

鍵合引線不管是存儲了3個月、6個月還是2年，也不管是金絲、鋁絲，還是粗細線徑（從25μm到500μm以上），只有通過實際測試才能獲得最可靠的判斷依據。推拉力測試機可以對鍵合引線進行精準的拉斷力測試、焊點推力測試和焊球剪切力測試，幫助量化老化影響，優化報廢策略，保障工藝穩定，滿足體系審核。

七、實用建議總結

綜上，科準測控小編為工程師們總結了幾點實用的建議：

1. 優先選用應力消除態或退火態引線，避免硬態引線的快速衰減風險
2. 嚴格控制存儲環境，做到恒溫、避光、遠離熱源
3. 建立引線批次管理制度，對超過6個月的庫存進行復測
4. 配備推拉力測試機，定期抽檢存儲中及啟用前的引線，用數據說話
5. 關注ASTM標準更新，如F72（金合金）和F487（鋁硅絲）

以上就是科準測控小編為您介紹的鍵合引線存儲老化的原理、標準與實用管控方法。如果您正在為鍵合工藝穩定性發愁，或者想更精準地把控引線來料與庫存質量，歡迎聯系我們，獲取專業的推拉力測試解決方案。
