碳化硅（SiC）憑借其優異的材料特性，在服務器、工業電源等關鍵領域掀起技術變革浪潮。本教程聚焦 SiC 尤其是 SiC JFET 系列器件，從碳化硅如何重構電源設計邏輯出發，剖析其在工業與服務器電源場景的應用價值。

我們已經介紹了碳化硅如何革新電源設計、工業與服務器電源。

三種替代 Si 和 SiC MOSFET的方案。

SiC Cascode JFET的動態特性、SiC Combo JFET的應用靈活性。

本文將介紹利用 SiC CJFET替代超結 MOSFET以及開關電源應用。

1利用 SiC CJFET替代超結 MOSFET

安森美與競品對比

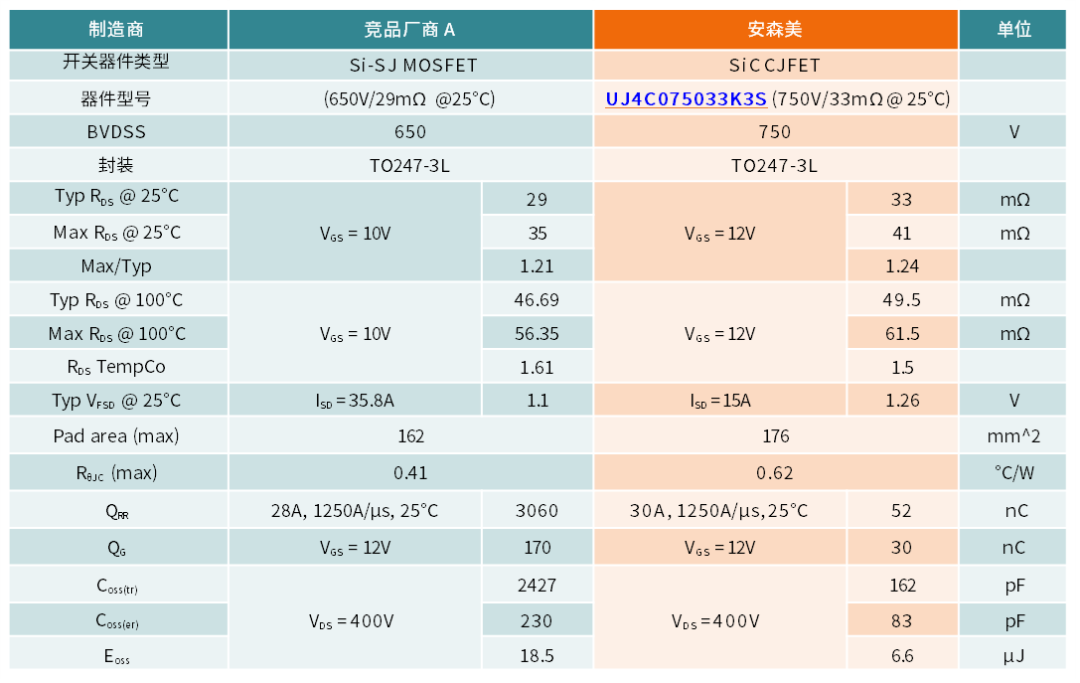

本表對比了安森美EliteSiC CJFET 器件 UJ4C075033K3S 與某競品廠商的Si超結（SJ） MOSFET 的關鍵特性。其中，UJ4C075033K3S 在25°C 下的額定值為 750 V，33 mΩ； 而競品Si SJ MOSFET 在25°C 下的額定值為 650 V，29 mΩ。在此對比中，該 CJFET 的反向恢復電荷 QRR降低至 1/60，柵極電荷 QG降低至 1/6，反向傳輸電容 COSS(tr)降低至 1/10。

最大限度降低反向傳輸電容

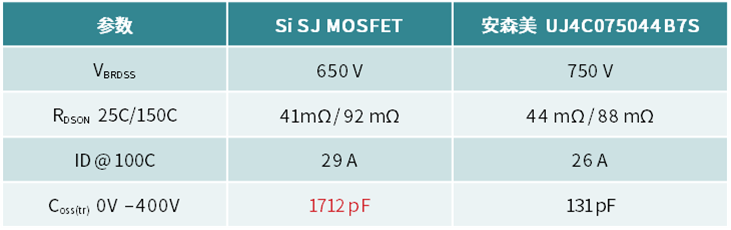

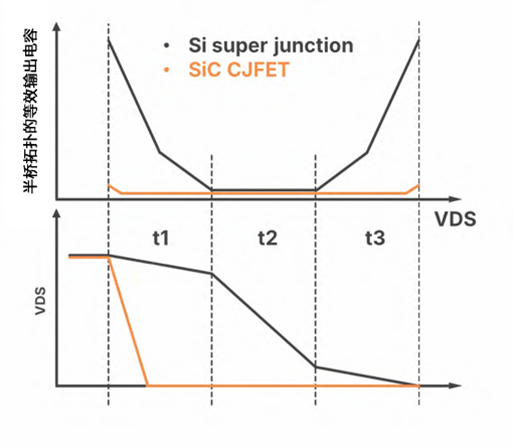

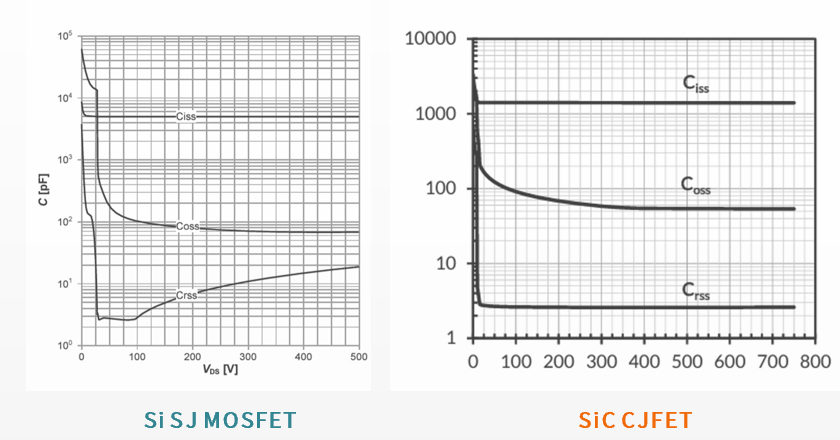

SiC CJFET 與 Si SJ MOSFET 之間最顯著的差異在于電容特性與裸片尺寸。在安森美 UJ4C075044B7S CJFET 與某競品 Si SJ MOSFET 的對比中，盡管 CJFET 的阻斷電壓 VBRDSS高出 100V，且兩者的導通電阻 RDS(on)額定值相近，但 SJ MOSFET 的反向傳輸電容 COSS(tr)卻高出 13倍 以上。這一差異源于 SJ MOSFET在低壓范圍內表現出的非線性特性，如下圖所示。CJFET 的電壓轉換時間遠短于SJ MOSFET 。在采用半橋整流拓?fù)洌ǘ侨珮颍┑碾娫聪到y(tǒng)中，CJFET 能始終實現顯著更快的開關速度。

降低導通損耗，縮短死區時間

在用 SiC CJFET替代 Si SJ MOSFET 時，安森美建議通過調整死區時間（dead time）或在 CJFET 上增加緩沖電容，以有效管理因死區引起的導通損耗。尤其在較高開關頻率下，死區時間帶來的影響會變得更加顯著。

對于CJFET而言，從檢測到電流反向到JFET溝道完全導通通常存在延遲。舉例來說：若死區時間為 100 ns，而開關頻率為 100 kHz，則開關周期為 10 μs，此時死區僅占周期的 1%，該延遲影響相對較小。然而，若開關頻率提升至 1 MHz，開關周期將縮短至 1 μs，死區時間便占整個周期的 10%，其影響不可忽視。

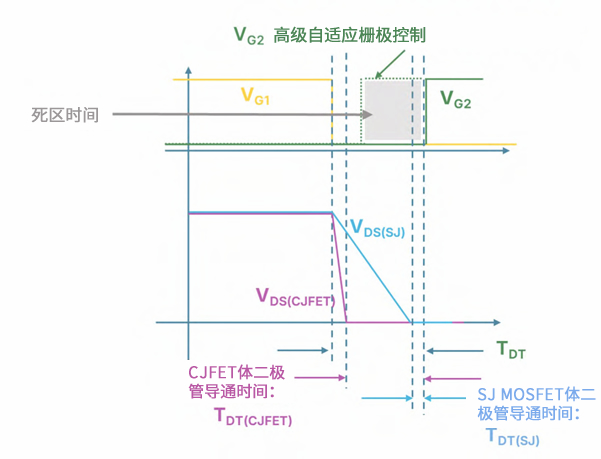

在相同死區時間下，相較于 Si SJ MOSFET，SiC CJFET 的漏源電壓 VDS 放電速度更快，導致其體二極管在剩余死區時間內持續導通。假設 CJFET 剩余死區時間 TDT(CJFET)為 0.2 μs，體二極管正向壓降 VFD為 1.2 V，開關頻率 FSW為 100 kHz，開關電流 IC 為 10 A，則全橋拓?fù)渲杏墒Ｓ嗨绤^(qū)引起的功率損耗 PDT可通過以下公式計算：

在此案例中，計算得出的損耗為0.96W。然而，通過對柵極應用Adaptive Gate Control, 在死區時間內提前提升 VG2，讓 VDS(CJFET) 降至 0V 的瞬間開通。即可使該部分損耗趨近于零。這一效果可通過觀測 VDS與 VGS的輸出波形加以驗證。

死區時間越長，體二極管導通損耗的持續時間也越長。通過縮短 CJFET 的死區時間，或?yàn)槠湓黾泳彌_電容以匹配 Si SJ MOSFET 的 COSS ，可有效改善此問題。

消除反向恢復失效風險

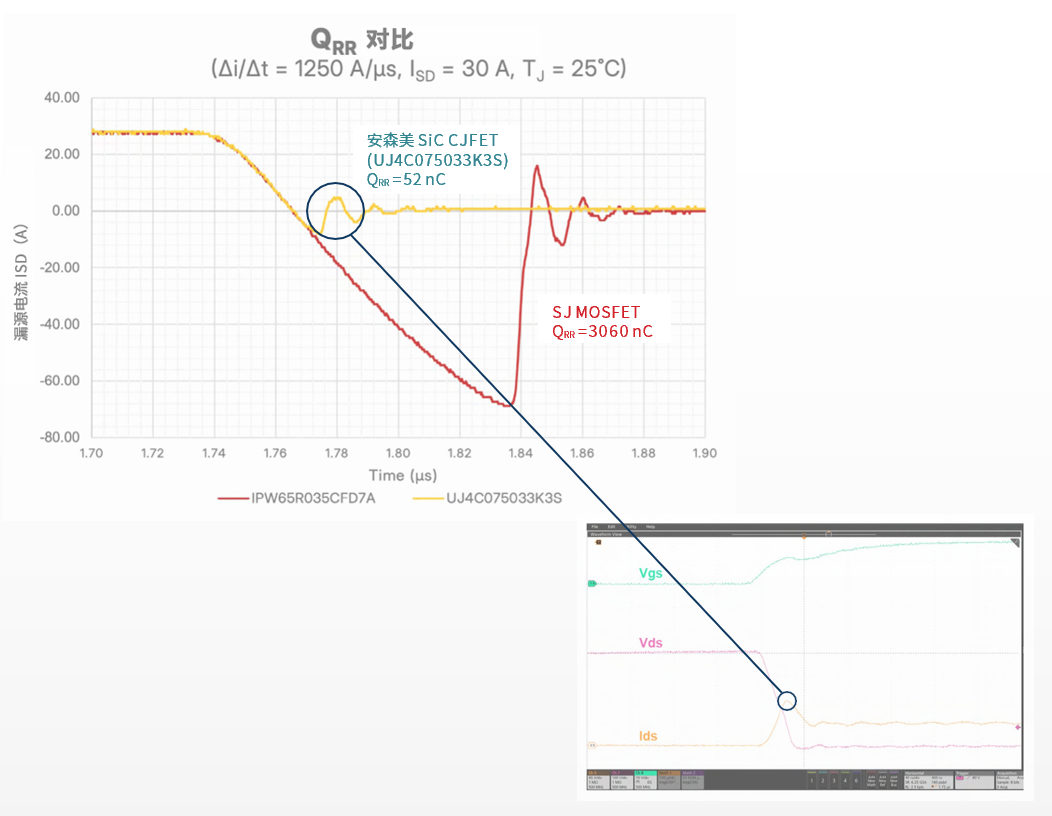

在對比 SiC CJFET與Si SJ MOSFET時，當兩者具有相同的電流變化率（ Δi/Δt ）并在相同的結溫（ TJ= 25°C ）下工作，安森美UJ4C075033K3S CJFET 的反向恢復電荷（ QRR）最多可比后者低 60 倍 。更小的反向恢復電荷意味著更高效率、更低噪聲與更優的電磁兼容性。此外，CJFET在反向恢復過程中沒有導致器件失效的風險，可顯著提升系統整體穩健性。

2開關電源應用

適用于任何電壓等級的高能效表現

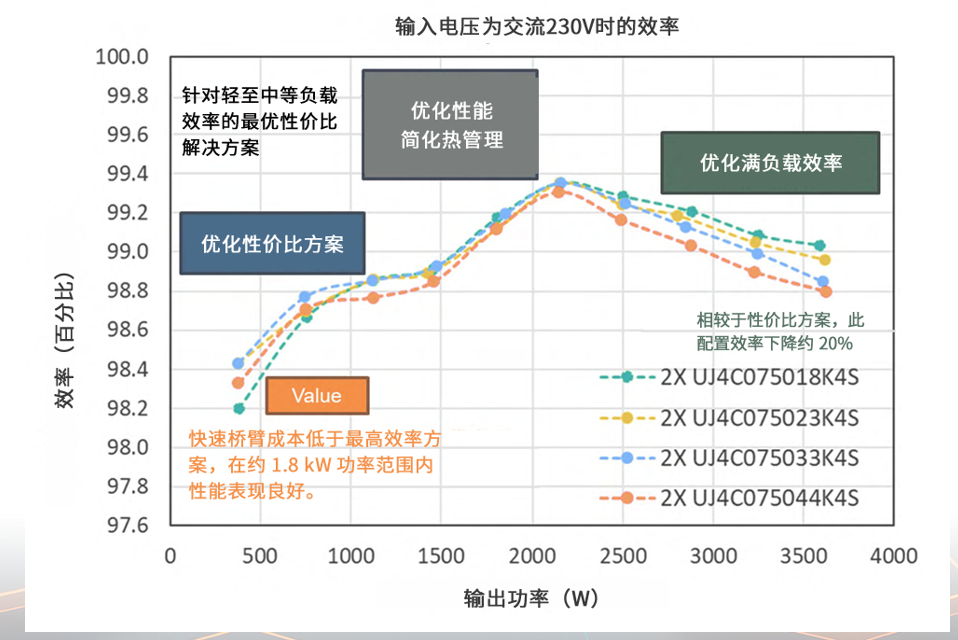

為展示CJFET在電源快速開關需求下的性能，我們測試了四款不同的安森美 CJFET 器件在3.6 kW圖騰柱功率因數校正 (TPPFC) 硬開關拓?fù)渲械男?。所有被測CJFET在半負載條件下均實現了超過99% 的峰值效率。

同步整流 (SR) 技術

同步整流的實現，首先在于用可控的場效應晶體管（FET）替代諧振型電源轉換器中通常在初級側（有時也在次級側）使用的二極管。由于這些 FET 的開關時序可以更直接地控制，轉換器輸出的直流波形能夠更準確地匹配負載所需的電壓和頻率。

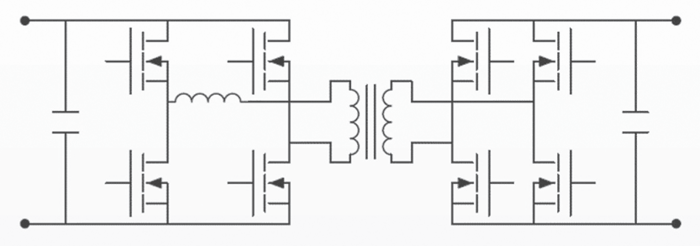

全橋移相有源橋零電壓轉換拓?fù)?/p>

以這種在 AC-DC 應用中日益普及的電路拓?fù)錇槔核型ǔＪ褂枚O管的開關位置均被場效應晶體管替代?！癦VT”代表零電壓轉換，該技術巧妙利用了主變壓器的漏電感與開關的輸出電容——這些通常被視為寄生元件的特性——并將其轉化為優勢。

例如，在標準全橋拓?fù)渲兄糜诔跫?jí)側外部的漏電感，現在可集成至內部。它在實現相同功能的同時，大幅縮減了占用空間。

通過有源橋移相控制，脈寬調制（PWM）可轉換為固定開關頻率的工作模式，這使控制實現更為簡便，同時降低了開關對擊穿電壓的耐壓要求。電磁干擾頻譜也更為集中，使系統在整個寬輸出電壓范圍內均能實現穩定且高效率的運行。

零電壓開關（ZVS）

從電氣工程師的角度來看，全橋功率轉換過程的一大優勢在于它能夠?qū)崿F(xiàn)軟開關。嚴格來說，ZVS 并非一種刻意設計的技術手段，而更像是一種可被巧妙利用的物理現象。它通過功率轉換器的諧振網絡（或稱“諧振腔”）得以實現。

典型的零電壓開關會利用電容和電感構成一個諧振電路（即“諧振腔”）。而在實際應用中，常以變壓器固有的勵磁電流作為便捷的替代?？梢园堰@個勵磁電流看作一種振蕩信號，它能夠在PFC電路中 MOSFET（或 CJFET）兩端電壓為零（或極低）時，將器件導通。

波形整形的核心思想是：在輸入電壓處于波峰或波谷時導通或關斷輸出開關，而諧振所產生的自然振蕩，恰好為這種基于電感特性的開關動作提供了理想時序。

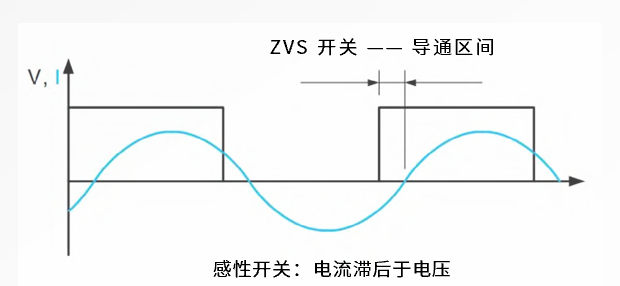

該電流被有意設置為相位滯后于諧振網絡的電壓，正是這種滯后引發了諧振，從而觸發場效應晶體管導通（并促使其他開關按序關斷）。在此過程中，開關損耗得以有效避免，EMI 噪聲也顯著降低。

高頻電源的五個轉換級

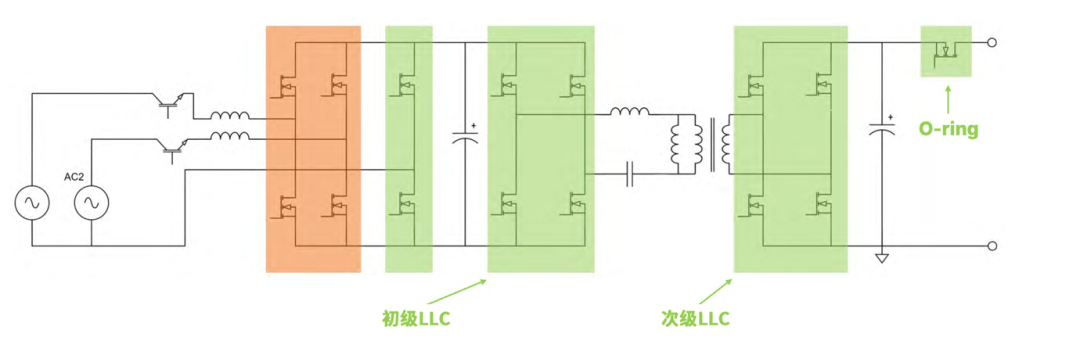

這是前文介紹的圖騰柱PFC完整電路圖。這種全"無橋式"拓?fù)浣Y(jié)構包含五個功率轉換級。最左側為硬開關，其余四個均采用軟開關技術。從左至右，每個同步整流轉換級的電路結構逐級簡化。

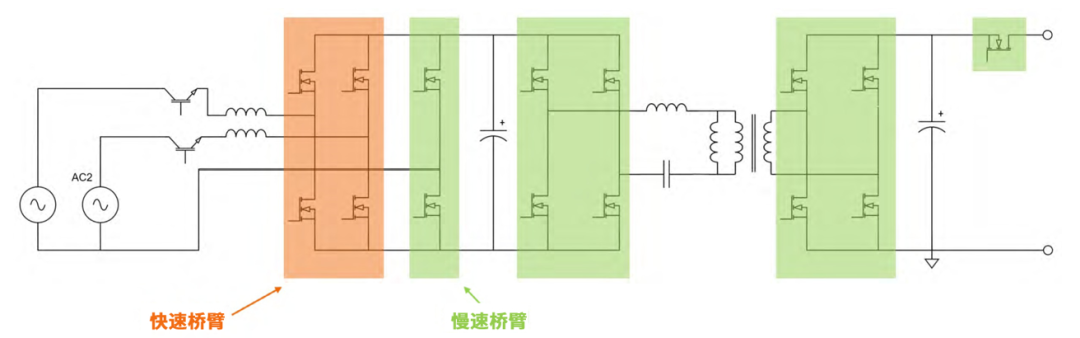

對于“快速橋臂”（即硬開關），圖騰柱PFC需搭配RC緩沖器使用CJFET。若PCB布局空間受限無法容納此元件，則 SiC MOSFET 可能成為唯一選擇。否則，若考慮 CJFET 配合 RC 緩沖電路所能實現的性能特性，CJFET 將是更優方案。

對于"慢速橋臂"（即同步整流器件），其核心要求是具備低導通電阻RDS(on)，因此CJFET是最佳選擇。

對于位于中間的初級 LLC 轉換級（因其緊鄰兩個電感L和一個電容C而得名），導通損耗是主要損耗因素。在高開關頻率下，關斷開關損耗是另一個關鍵參數，因?yàn)?LLC 作為一種零電壓開關（ZVS）拓?fù)?，不存在?dǎo)通損耗。CJFET 在配置緩沖器后已展現出極低的關斷能量損耗Eoff，因此是初級 LLC 轉換級的最佳選擇。

隨后的次級 LLC 轉換級以及最右側的 O-Ring 級可用于 400 V 輸出電壓的設計中。對于此類高壓應用，低導通電阻 RDS(on)和低輸出電容 COSS 至關重要，這使得 CJFET 在整個次級側相比 SiC MOSFET 或 Si SJ MOSFET 更具優勢。

未完待續，我們將介紹CJFET通常需要配置緩沖電路的原因等。
