一款低成本、易集成、免算法的聲源定位硬件方案 —— AR1105 六向音源定位追蹤模組。它用3 顆數字麥就能實現 360° 圓周 6 方向精準尋向，不用寫復雜算法、不用配 SDK，接上電就能用，非常適合智能硬件、機器人、安防、會議等快速落地項目。

一、AR1105 是什么？核心亮點先看

AR1105 是一款DSP 硬件級聲源定位模組，專為快速音源尋向 + 音頻同步輸出設計，對比傳統 4–6 麥陣列，優勢非常明顯：

• 極簡麥陣：僅需3 顆間距 10mm 數字麥，等邊三角形排布，體積更小、一致性更好
• 6 方向精準定位：360° 均分0°/60°/120°/180°/240°/300°，每 60° 一檔，實時輸出高電平 IO
• 硬件免開發：無代碼、無 SDK、無上位機，MCU 直接讀 IO 電平判方向
• 雙路音頻輸出：同步輸出模擬 MIC OUT與I2S 數字音頻，可直接進后級語音系統
• 小體積易焊接：37mm×26mm，半孔焊盤 + 排針兼容，直焊或轉接板都行
• 低功耗穩定：4–6.5V 供電，工作電流28–31mA，工業溫寬 **-20~+85℃**

一句話總結：它把聲源定位算法全封在 DSP 里，你只需要供電、接麥、讀 IO。

二、核心功能與工作原理

1. 核心功能

六向?qū)崟r聲源追蹤模組上電后持續刷新聲源角度，對應方向 IO 口輸出3.3V 高電平，MCU 一讀就知道聲音來自哪一側。

同步音頻拾取輸出不只是定位，還能把陣列拾音處理后輸出：

• 模擬：MIC OUT（10kΩ，最大 1Vrms）
• 數字：標準 I2S（16kHz/16bit，主模式）兩路同時輸出，按需二選一。

1. 外圍簡潔、易集成

• 自帶 3.3V 給數字麥供電
• 時鐘 714kHz 低功耗
• 拾音距離10cm–200cm（配 - 29dBFS 麥）

2. 工作原理（通俗版）

3 顆數字麥按等邊三角形、間距 10mm布局→聲音到達各麥存在時間差 / 相位差→內置 DSP 實時計算出聲源方位→6 路 IO 按角度輸出高電平→同時輸出模擬 / 數字音頻。

全程硬件閉環，不占主控資源。

三、電氣與接口關鍵參數（開發必看）

1. 關鍵電氣指標

• 供電：DC 4V–6.5V（推薦 5V）
• 工作電流：28–31mA
• 定位：6 方向，60° 等分
• 邏輯高：3.3V，IO 高有效
• 音頻：模擬 10kΩ/1Vrms；I2S 16k/16bit
• 工作溫濕度：-20~+85℃，RH＜90%

2. 核心接口（精簡版）

注意：MIC0 可并 2 麥，左右聲道可配置。

四、典型應用場景（全覆蓋）

AR1105 的低成本 + 免開發特性，讓它能快速塞進各種智能硬件里：

1. 智能機器人 / 玩具機器人

• 循聲搖頭、聲源跟隨、人聲交互
• 聽到聲音自動轉向說話人，提升互動感

2. 智能小車 / 循聲導航車

• 聲源自動尋路、報警聲追蹤、語音引導避障
• 適合競賽、教育機器人、演示項目

3. 安防監控：智能搖頭攝像頭

• 聲音觸發轉動、異常聲響定位、語音聯動抓拍
• 不用 PIR，靠聲音就能 “看過去”

4. 視頻會議 / 通話設備

• 發言人方向追蹤、區域拾音、多人間切換
• 配合云臺實現 “鏡頭跟著人走”

5. 工業工控 / 監聽設備

• 設備異響定位、機房噪聲監測、遠距離拾音
• 無接觸判斷故障聲源位置

6. 語音交互與錄音設備

• 遠場人聲定向拾取、降噪前的方向提純
• 提升 ASR 在混響 / 噪聲環境下的準確率

五、快速上手：最小系統怎么接？

1. 必備物料

• AR1105 模組 ×1
• 數字麥 ×3（推薦 - 26/-29dBFS，一致性 ±1dBFS）
• 5V 電源（USB 5V 即可）
• 主控 MCU（STM32/Arduino/ESP32 都行）

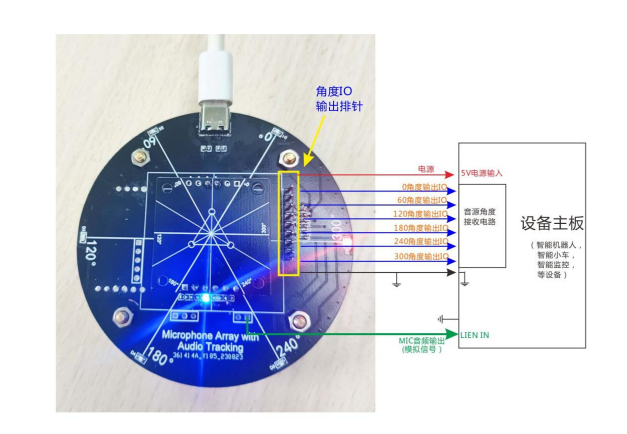

2. 接線步驟

1. 3 顆數字麥間距 10mm 等邊三角排布
2. 數據 / 時鐘接模組 21–24 腳
3. 模組 1 腳 + 5V，2 腳 GND
4. 方向 IO（3–8 腳）接 MCU GPIO
5. 音頻按需接 MIC OUT 或 I2S

3. 上電測試

• 啟動 7–9 秒：紅燈→藍燈
• 在周圍不同方向發聲，對應角度 LED/IO 會同步觸發

六、開發避坑要點（實戰總結）

1. 麥間距必須 10mm，否則定位精度大幅下降
2. 優先選進聲孔在底部的數字麥，PCB 開孔保證共面
3. 音頻只做拾取不做降噪 / 消回音，后端需加處理
4. 角度可自定義 0 點，60° 均分即可
5. 不用改固件、不用算法，IO 直讀最穩
